Type de produit	Distributeur audio/vidéo modulaire 2 fils
Marque	Hager
Modèle	RED622X
Fonctions principales	Dérivation, distribution, couplage du câble bus vidéo ; terminaison des raccordements inutilisés
Tension de service	24 V=
Indice de protection	IP20
Humidité relative	0 à 65 % (sans condensation)
Température de fonctionnement	-5 à +45 °C
Température de stockage / transport	-20 à +60 °C
Atténuation du distributeur	3 dB
Dimensions (modèle rail DIN)	17,5 x 94 x 58 mm (1 module)
Dimensions (modèle à encastrer)	51 x 42 x 16 mm
Type de bornes	Quickconnect
Diamètre de conducteur max.	0,8 mm
Installation	Réservée aux électriciens qualifiés ; respect des normes TBTS
Matériau du boîtier	Plastique (estimation)
Entretien et nettoyage	Aucun entretien spécifique ; nettoyer avec un chiffon sec
Sécurité	Ne pas ouvrir ; installation hors tension
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur ; contacter un professionnel en cas de panne
Informations générales	Notice incluse ; téléchargement gratuit disponible

FOIRE AUX QUESTIONS - RED622X HAGER

Quel est le rôle d'un distributeur audio/vidéo modulaire ?

Il permet la dérivation, la distribution ou le couplage du câble bus vidéo dans une installation audio/vidéo 2 fils.

Quelle est la tension d'alimentation nécessaire ?

L'appareil fonctionne sous une tension de service de 24 V=.

Comment raccorder les bornes X/X et X1/X1 ?

Les bornes X1/X1 servent à la dérivation du câble principal, tandis que les bornes X/X sont utilisées pour le bouclage du câble principal. Référez-vous au schéma de la notice.

Que faire des raccordements inutilisés ?

Les raccordements non utilisés (X/X) doivent être fermés par l'enfichage d'une terminaison (résistance terminale) pour assurer le bon fonctionnement du bus.

Comment installer plusieurs distributeurs en cascade ?

Pour plus de 4 entrées/sorties, montez les distributeurs en cascade : les sorties des premiers sont reliées aux entrées des suivants. Les atténuations s'additionnent.

Quelle est l'atténuation du modèle RED622X ?

Le distributeur 2 postes RED622X a une atténuation de 3 dB.

Quelles sont les dimensions du RED622X en version rail DIN ?

En version rail DIN, il mesure 17,5 x 94 x 58 mm (1 module). Une version à encastrer existe également (51 x 42 x 16 mm).

Puis-je utiliser ce distributeur en extérieur ?

Non, l'indice de protection IP20 le destine à un usage en intérieur sec. Évitez l'humidité excessive et les températures hors de la plage -5 à +45 °C.

Est-il compatible avec les platines de rue et stations d'étage ?

Oui, il est conçu pour le couplage entre platines de rue, stations d'étage, d'allée et d'appartement dans un système audio/vidéo 2 fils.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord le câblage et les terminaisons. Si le problème persiste, contactez un électricien qualifié. L'appareil ne contient aucune pièce réparable par l'utilisateur.

MODE D'EMPLOI RED622X HAGER

RED61..X, RED62..X
AUDIO/VIDEO Distributeur modulaire/encastré 2 fils

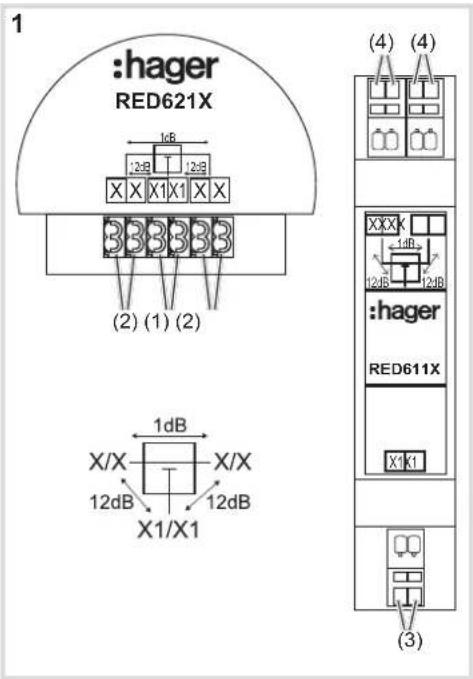

Description de l'appareil (images 1, 2 et 3)

hager RED621X 1dB 12dB 12dB X X X1 X1 X X 3 3 3 3 3 (2) (1) (2) 1dB X/X 12dB X1/X1 (hager RED611X 4) (4) 1dB 12dB 12dB hager X1 K1 (3)

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriens qualifiés.

Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Veuillez observer les prescriptions et les normes en vigueur pour les circuits électriques TBTS lors de l'installation et de la pose des câbles.

Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur final.

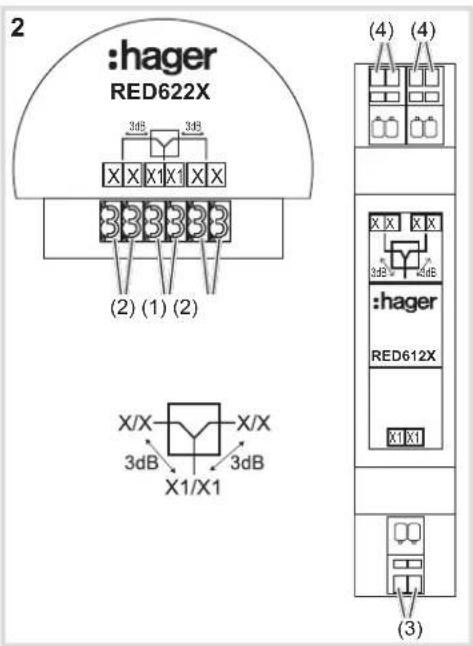

hager RED622X 3dB 3dB X X X1 X1 X X 3B 3B 3B 3B (2) (1) (2) X/X X/X 3dB 3dB X1/X1 (hager RED612X) X1 X1 (4) (4) 3dB 3dB X X X 3dB X1 X1 (3)

3

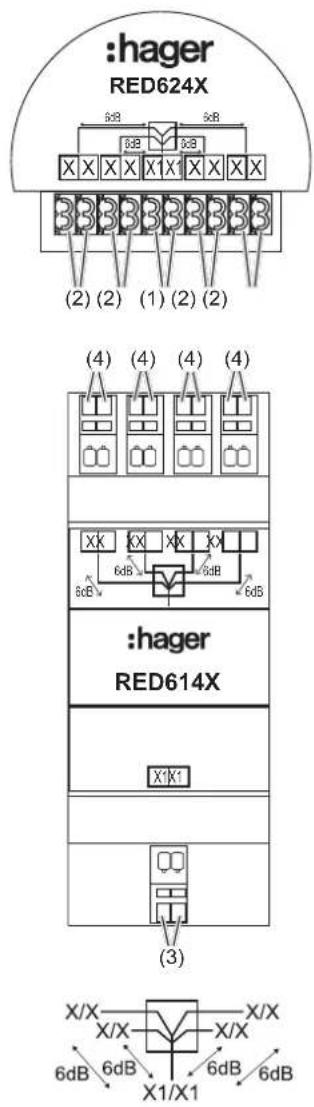

:hager RED624X 6x8 6x8 6x8 6x8 X X X X X X X X X (2) (2) (1) (2) (2) (4) (4) (4) (4) XK XK XK 6dB 6dB 6dB hager RED614X X1X1 (3) X/X X/X X/X 6dB 6dB 6dB 6dB X1/X1

Fonction

Des distributeurs vidéo sont utilisés pour la dérivation, la distribution ou le couplage du câble bus vidéo.

Raccordement

Distributeur/déflecteur

(1)(3) Bornes de raccordement X1/X1
- Dérivation du câble principal à 2 fils

(2)(4) Bornes de raccordement X/X

- Câble principal à 2 fils bouclé

Distributeur 2 et 4 sortie

(1)(3) Bornes de raccordement X1/X1
- Entrée si utilisée comme distributeur
- Sortie si utilisée comme coupleur

(2)(4) Bornes de raccordement X/X
- Entrée si utilisée comme distributeur
- Sortie si utilisée comme coupleur

Utilisation	Distributeur/déflecteur	Distributeur2 postes	Distributeur4 postes
Distributeur (dérivation)
Dérivation de la ligne
Couplage
Des platines de rues, et stations d’étage, d’allée et d’appartement

Terminaison (résistance terminale)

Les raccordements non utilisés (X/X) doivent être fermés par l'enfichage d'une terminaison.

1. Appuyer 2. Enficher

Image 4 : Bornes de raccordement rail DIN

Enficher X X

Image 5 : Bornes de raccordement à encastrer


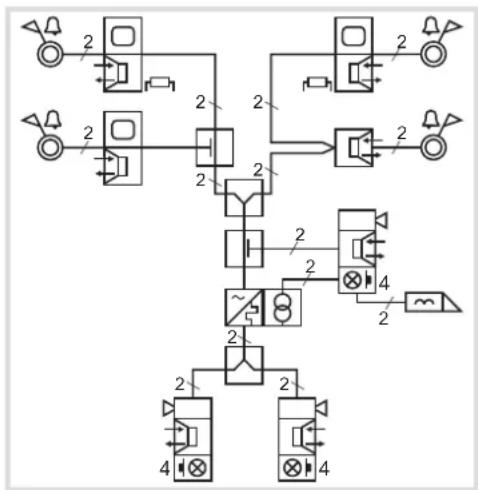

Image 6: Distribution et couplage avec distributeurs

Pour plus de 4 entrées ou sorties, les distributeurs vidéo sont montés en cascade. Les sorties des premiers distributeurs vidéo sont reliées aux entrées des autres distributeurs vidéo (figure 7). Les atténuations des distributeurs vidéo s'additionnent dans ce cas.

Image 7: 2 fils – distributeur en cascade

Pour le calcul de l'atténuation et la mesure de la résistance de boucle, voir l'alimentation de ligne bus dans le mode d'emploi.

Caractéristiques techniques

Tension de service 24 V=

Indice de protection IP20

Humidité relative 0 ... 65 % (aucune condensation)

Température de fonctionnement -5 ... +45 °C

Température de stockage / transport -20 ... +60 °C

Bornes de raccordement Bornes Quickconnect

Diamètre de conducteur max. 0,8 mm

Distributeur/déflecteur RED611X, RED621X

Atténuation de transmission 1 dB

Atténuation du câble 12 dB

Dimensions l x h x p

Appareil à encastrer 51 x 42 x 16 mm

Appareil rail DIN 17,5 x 94 x 58 mm, 1 module

Distributeur 2 postes RED612X, RED622X

Atténuation du distributeur 3 dB

Appareil à encastrer 51 x 42 x 16 mm

Appareil rail DIN 17,5 x 94 x 58 mm, 1 module

Distributeur 4 postes RED614X, RED624X

Atténuation du distributeur 6 dB

Appareil à encastrer 51 x 42 x 16 mm

Appareil rail DIN 35 x 94 x 58 mm, 2 modules
