RED612X - Distributeur audio/vidéo modulaire HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Distributeur audio/vidéo modulaire 2 fils
Marque	Hager
Modèle	RED612X
Tension de service	24 V=
Indice de protection	IP20
Température de fonctionnement	-5 ... +45 °C
Température de stockage	-20 ... +60 °C
Humidité relative	0 ... 65 % (sans condensation)
Bornes de raccordement	Bornes Quickconnect, diamètre conducteur max. 0,8 mm
Atténuation du distributeur	3 dB
Dimensions (appareil à encastrer)	51 x 42 x 16 mm
Dimensions (appareil rail DIN)	17,5 x 94 x 58 mm, 1 module
Nombre de sorties	2 postes
Fonctions principales	Distribution, dérivation, couplage du câble bus vidéo
Sécurité	Installation et montage réservés aux électriciens qualifiés ; respect des normes TBTS
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Pièces détachées	Terminaisons pour raccordements inutilisés (réf. non fournie)
Réparabilité	Appareil non réparable par l'utilisateur ; contacter un professionnel

FOIRE AUX QUESTIONS - RED612X HAGER

Quelle est la fonction du RED612X ?

Le RED612X est un distributeur audio/vidéo modulaire 2 fils utilisé pour la dérivation, la distribution ou le couplage du câble bus vidéo.

Quel type de bornes de raccordement possède le RED612X ?

Il est équipé de bornes Quickconnect acceptant des conducteurs d'un diamètre maximal de 0,8 mm.

Quelle est l'atténuation du distributeur RED612X ?

L'atténuation du distributeur est de 3 dB.

Quelles sont les dimensions du RED612X en version rail DIN ?

En version rail DIN, il mesure 17,5 x 94 x 58 mm et occupe 1 module.

Comment installer le RED612X ?

L'installation doit être réalisée par un électricien qualifié en respectant les normes TBTS. Les raccordements inutilisés doivent être fermés avec une terminaison.

Peut-on utiliser le RED612X comme coupleur ?

Oui, il peut être utilisé comme coupleur en raccordant les entrées/sorties selon le schéma de la notice.

Quelle est la tension d'alimentation nécessaire ?

La tension de service est de 24 V=.

Comment nettoyer le RED612X ?

Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs ou de solvants.

Que faire des raccordements non utilisés ?

Ils doivent être fermés par l'enfichage d'une terminaison pour assurer le bon fonctionnement du bus.

Est-il possible de cascader plusieurs RED612X ?

Oui, pour plus de 2 sorties, on peut monter les distributeurs en cascade ; les atténuations s'additionnent alors.

MODE D'EMPLOI RED612X HAGER

FR
AUDIO/VIDEO Distributeur modulaire/encastré 2 fils
Description de l'appareil (images 1, 2 et 3)

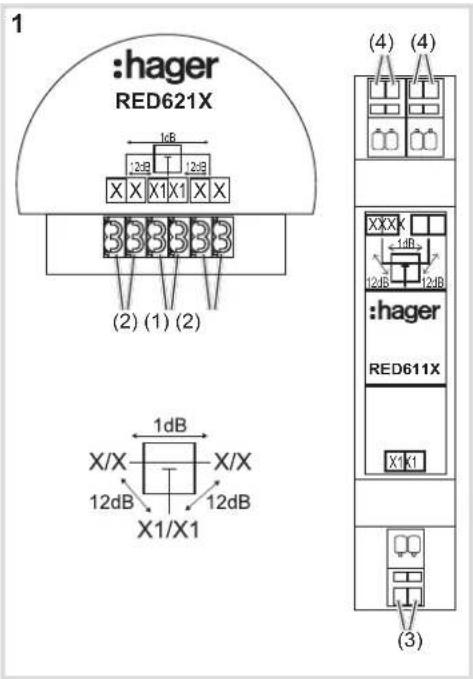

1 :hager RED621X (2) (1) (2) (4) (4) XXX 1dB 12dB 12dB :hager RED611X X1X1 1dB X/X X/X 12dB 12dB X1/X1 (3)

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriens qualifiés.

Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Veuillez observer les prescriptions et les normes en vigueur pour les circuits électriques TBTS lors de l'installation et de la pose des câbles.

Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur final.

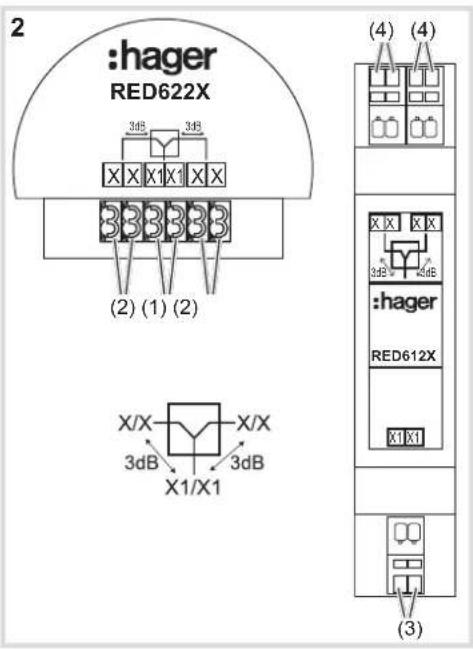

2 :hager RED622X (2) (1) (2) X/X X/X 3dB 3dB X1/X1 (4) (4) :hager RED612X X1 X1 (3)

3

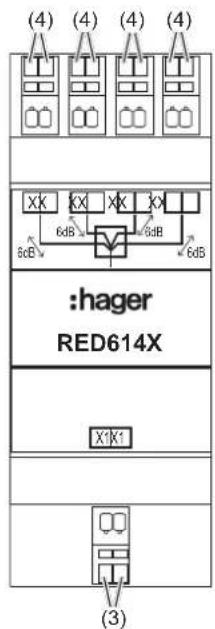

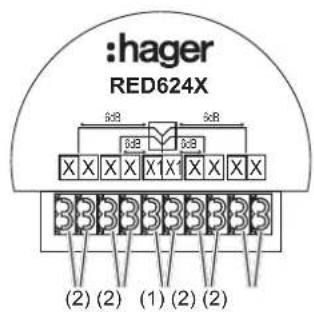

:hager RED624X 68 68 38 38 X X X X X X X X 33 33 33 33 33 33 (2) (2) (1) (2) (2)

(4) (4) (4) (4) XX XX XX 6dB 6dB 6dB 6dB :hager RED614X X1K1 (3)

Fonction

Des distributeurs vidéo sont utilisés pour la dérivation, la distribution ou le couplage du câble bus vidéo.

Raccordement

Distributeur/déflecteur

(1)(3) Bornes de raccordement X1/X1
- Dérivation du câble principal à 2 fils

(2)(4) Bornes de raccordement X/X

- Câble principal à 2 fils bouclé

Distributeur 2 et 4 sortie

(1)(3) Bornes de raccordement X1/X1
- Entrée si utilisée comme distributeur
- Sortie si utilisée comme coupleur

(2)(4) Bornes de raccordement X/X
- Entrée si utilisée comme distributeur
- Sortie si utilisée comme coupleur

Utilisation	Distributeur/déflecteur	Distributeur2 postes	Distributeur4 postes
Distributeur (dérivation)
Dérivation de la ligne
Couplage
Des platines de rues, et stations d’étage, d’allée et d’appartement

Terminaison (résistance terminale)

Les raccordements non utilisés (X/X) doivent être fermés par l'enfichage d'une terminaison.

1. Appuyer 2. Enficher

Image 4 : Bornes de raccordement rail DIN

Enficher X X

Image 5 : Bornes de raccordement à encastrer


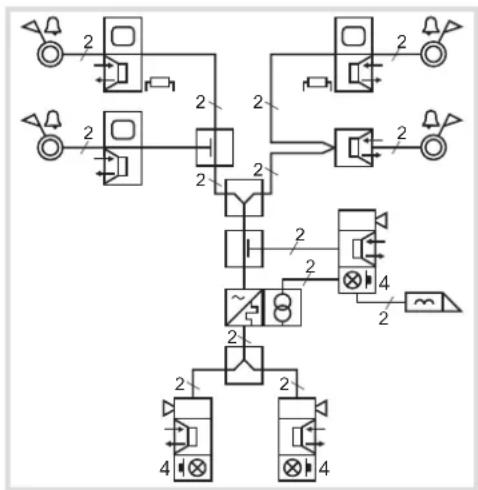

Image 6: Distribution et couplage avec distributeurs

Pour plus de 4 entrées ou sorties, les distributeurs vidéo sont montés en cascade. Les sorties des premiers distributeurs vidéo sont reliées aux entrées des autres distributeurs vidéo (figure 7). Les atténuations des distributeurs vidéo s'additionnent dans ce cas.

Image 7: 2 fils – distributeur en cascade

Pour le calcul de l'atténuation et la mesure de la résistance de boucle, voir l'alimentation de ligne bus dans le mode d'emploi.

Caractéristiques techniques

Tension de service 24 V=

Indice de protection IP20

Humidité relative 0 ... 65 % (aucune condensation)

Température de fonctionnement -5 ... +45 °C

Température de stockage / transport -20 ... +60 °C

Bornes de raccordement Bornes Quickconnect

Diamètre de conducteur max. 0,8 mm

Distributeur/déflecteur RED611X, RED621X

Atténuation de transmission 1 dB

Atténuation du câble 12 dB

Dimensions l x h x p

Appareil à encastrer 51 x 42 x 16 mm

Appareil rail DIN 17,5 x 94 x 58 mm, 1 module

Distributeur 2 postes RED612X, RED622X

Atténuation du distributeur 3 dB

Appareil à encastrer 51 x 42 x 16 mm

Appareil rail DIN 17,5 x 94 x 58 mm, 1 module

Distributeur 4 postes RED614X, RED624X

Atténuation du distributeur 6 dB

Appareil à encastrer 51 x 42 x 16 mm

Appareil rail DIN 35 x 94 x 58 mm, 2 modules
