| Type de produit | Distributeur audio/vidéo modulaire 2 fils |
| Modèle | RED614X (Hager) |
| Application | Dérivation, distribution et couplage du câble bus vidéo |
| Nombre de sorties | 4 sorties (distributeur 4 postes) |
| Alimentation | 24 V= (TBTS) |
| Atténuation du distributeur | 6 dB |
| Atténuation de transmission | 1 dB (pour les modèles RED611X/RED621X) |
| Indice de protection | IP20 |
| Température de fonctionnement | -5 °C à +45 °C |
| Température de stockage | -20 °C à +60 °C |
| Humidité relative | 0 à 65 % (sans condensation) |
| Dimensions (appareil à encastrer) | 51 x 42 x 16 mm |
| Dimensions (appareil rail DIN) | 35 x 94 x 58 mm (2 modules) |
| Poids (estimé) | Environ 0,1 kg |
| Bornes de raccordement | Bornes Quickconnect, diamètre conducteur max. 0,8 mm |
| Montage | Encastré ou sur rail DIN |
| Sécurité | Installation par électricien qualifié, respect des normes TBTS |
| Entretien | Aucun entretien spécifique. Nettoyer avec un chiffon sec. |
| Pièces détachées / Réparabilité | Terminaisons (résistances terminales) pour raccordements inutilisés. Réparation par professionnel. |
| Homologations | Conforme aux normes en vigueur (TBTS) |
| Garantie | 2 ans (garantie légale) |
FOIRE AUX QUESTIONS - RED614X HAGER
Questions des utilisateurs sur RED614X HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Distributeur audio/vidéo modulaire au format PDF gratuitement ! Retrouvez votre notice RED614X - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RED614X de la marque HAGER.
MODE D'EMPLOI RED614X HAGER
RED61..X, RED62..X
AUDIO/VIDEO Distributeur modulaire/encastré 2 fils

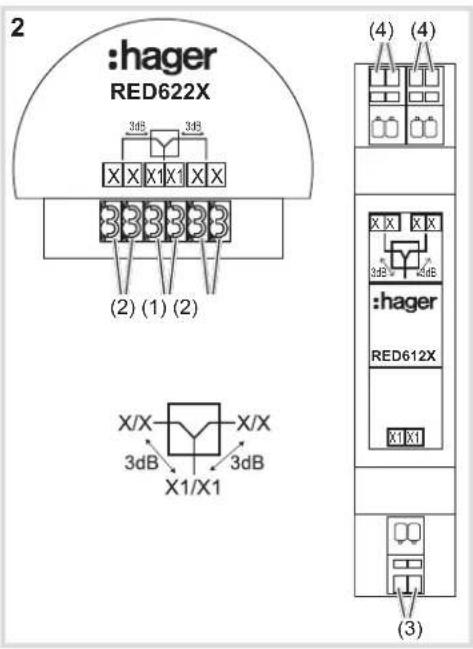

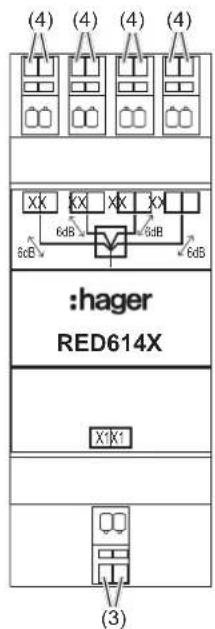

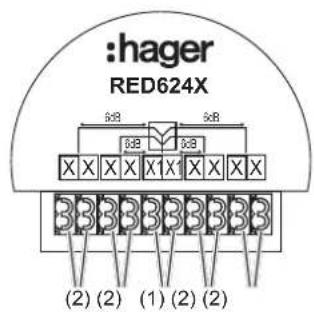

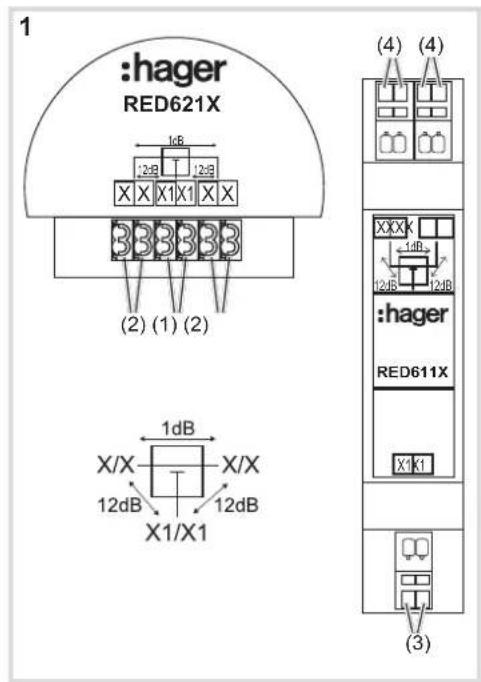

Description de l'appareil (images 1, 2 et 3)

Consignes de sécurité
L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriens qualifiés.
Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.
Veuillez observer les prescriptions et les normes en vigueur pour les circuits électriques TBTS lors de l'installation et de la pose des câbles.
Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur final.

3



Fonction
Des distributeurs vidéo sont utilisés pour la dérivation, la distribution ou le couplage du câble bus vidéo.
Raccordement
Distributeur/déflecteur
(1)(3) Bornes de raccordement X1/X1
- Dérivation du câble principal à 2 fils
(2)(4) Bornes de raccordement X/X
- Câble principal à 2 fils bouclé
Distributeur 2 et 4 sortie
(1)(3) Bornes de raccordement X1/X1
- Entrée si utilisée comme distributeur
- Sortie si utilisée comme coupleur
(2)(4) Bornes de raccordement X/X
- Entrée si utilisée comme distributeur
- Sortie si utilisée comme coupleur
| Utilisation | Distributeur/déflecteur | Distributeur2 postes | Distributeur4 postes |
| Distributeur (dérivation) | |||
| Dérivation de la ligne | |||
| Couplage | |||
| Des platines de rues, et stations d’étage, d’allée et d’appartement |
Terminaison (résistance terminale)
Les raccordements non utilisés (X/X) doivent être fermés par l'enfichage d'une terminaison.

Image 4 : Bornes de raccordement rail DIN

Image 5 : Bornes de raccordement à encastrer


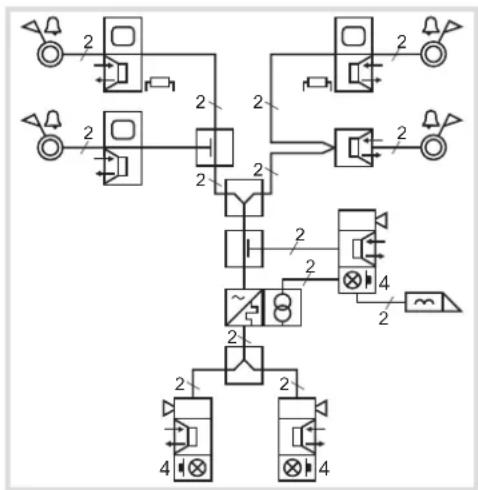

Image 6: Distribution et couplage avec distributeurs
Pour plus de 4 entrées ou sorties, les distributeurs vidéo sont montés en cascade. Les sorties des premiers distributeurs vidéo sont reliées aux entrées des autres distributeurs vidéo (figure 7). Les atténuations des distributeurs vidéo s'additionnent dans ce cas.
Image 7: 2 fils – distributeur en cascade
Pour le calcul de l'atténuation et la mesure de la résistance de boucle, voir l'alimentation de ligne bus dans le mode d'emploi.
Caractéristiques techniques
Tension de service 24 V=
Indice de protection IP20
Humidité relative 0 ... 65 % (aucune condensation)
Température de fonctionnement -5 ... +45 °C
Température de stockage / transport -20 ... +60 °C
Bornes de raccordement Bornes Quickconnect
Diamètre de conducteur max. 0,8 mm
Distributeur/déflecteur RED611X, RED621X
Atténuation de transmission 1 dB
Atténuation du câble 12 dB
Dimensions l x h x p
Appareil à encastrer 51 x 42 x 16 mm
Appareil rail DIN 17,5 x 94 x 58 mm, 1 module
Distributeur 2 postes RED612X, RED622X
Atténuation du distributeur 3 dB
Appareil à encastrer 51 x 42 x 16 mm
Appareil rail DIN 17,5 x 94 x 58 mm, 1 module
Distributeur 4 postes RED614X, RED624X
Atténuation du distributeur 6 dB
Appareil à encastrer 51 x 42 x 16 mm
Appareil rail DIN 35 x 94 x 58 mm, 2 modules
