RLD414X - Système d'alarme HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sirène intérieure sans fil avec notification vocale
Marque	Hager
Modèle	RLD414X
Alimentation	Bloc d'alimentation secteur 230V avec batterie de secours intégrée
Fonctions principales	Notification vocale, apprentissage radio, test de portée radio, autoprotection anti-ouverture et anti-arrachement
Puissance sonore	Élevée (non précisée en dB dans la notice)
Portée radio	Testable avant fixation ; respecter une distance minimale de 2 m entre produits
Dimensions approximatives du socle	Dégagement nécessaire : 6 cm à gauche, 4 cm au-dessus, 18 cm en dessous
Poids	Environ 350 g (estimation)
Matériau	Plastique résistant (non spécifié)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Autoprotection anti-ouverture et anti-arrachement ; pas d'accès aux zones internes au-delà des instructions
Pièces détachées et réparabilité	Vis et chevilles non fournies ; aucune pièce détachée disponible ; garantie annulée si ouverture non autorisée
Informations générales	Conforme à la directive RE-D 2014/53/EU ; déclaration UE disponible sur www.hager.com
Assistance technique	Tél. [phone] (appel non surtaxé) ; support en ligne sur www.hager.fr/support-technique

FOIRE AUX QUESTIONS - RLD414X HAGER

Comment installer la sirène RLD414X ?

Suivez les étapes de la notice : ouvrez le boîtier, branchez le bloc d'alimentation, effectuez l'apprentissage avec la centrale, choisissez un emplacement en hauteur à plus de 2 m des autres produits, testez la portée radio, fixez le socle avec la rondelle d'autoprotection, puis verrouillez la sirène.

Comment appairer la sirène avec la centrale d'alarme ?

Mettez la centrale et la sirène en mode installation. Sur la centrale, composez 2 # # puis # 3 # # avec le code maître (0000) ou installateur (1111). Sur la sirène, appuyez brièvement sur la touche '0', puis maintenez 'Off' jusqu'à la réponse de la centrale. Un bip confirme l'apprentissage.

Quel est le code installateur par défaut ?

Le code installateur par défaut est 1111. Le code maître par défaut est 0000.

Que faire si la sirène ne réagit pas après la mise sous tension ?

Déconnectez le bloc d'alimentation, attendez 2 minutes, puis rebranchez-le. La sirène doit émettre un bip long. Si le problème persiste, vérifiez la manipulation.

Comment tester la portée radio avant de fixer la sirène ?

Maintenez appuyé sur la touche '0' de la sirène. La centrale énonce 'test sirène n°' et la sirène émet un bip. Si le test est bon, fixez la sirène ; sinon, déplacez-la.

Quels sont les précautions d'installation concernant l'autoprotection ?

La rondelle d'autoprotection située au dos du socle doit être détachée et utilisée lors de la fixation pour répondre aux exigences NF&A2P. Elle déclenche une alarme en cas d'arrachement.

Puis-je fixer la sirène sur une paroi métallique ?

Non, ne fixez jamais la sirène sur une paroi métallique car cela perturberait la communication radio.

Comment nettoyer la sirène ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Que faire en cas de déclenchement intempestif lors des essais ?

La puissance sonore peut causer des troubles d'audition. Prenez les précautions nécessaires, comme porter des protections auditives ou vous éloigner lors des tests.

Où trouver l'assistance technique pour ce produit ?

Contactez l'assistance technique Hager au 0 969 390 713 (appel non surtaxé) ou consultez le support en ligne sur www.hager.fr/support-technique.

MODE D'EMPLOI RLD414X HAGER

notice d'installation rapide - p. 2

Sirène intérieure avec notification vocale, sepio radio

1.1 Outillage nécessaire....2
1.2 Ouverture et alimentation .... 3

1. Apprentissage .... 5

2. Pose 5

3.1 Choix de l'emplacement.... 5
3.2 Test de la portée radio 6
3.3 Fixation....6

1. Passage en mode utilisation et essai réel 9

1. Préparation

1.1 Outillage nécessaire

1.2 Ouverture et alimentation

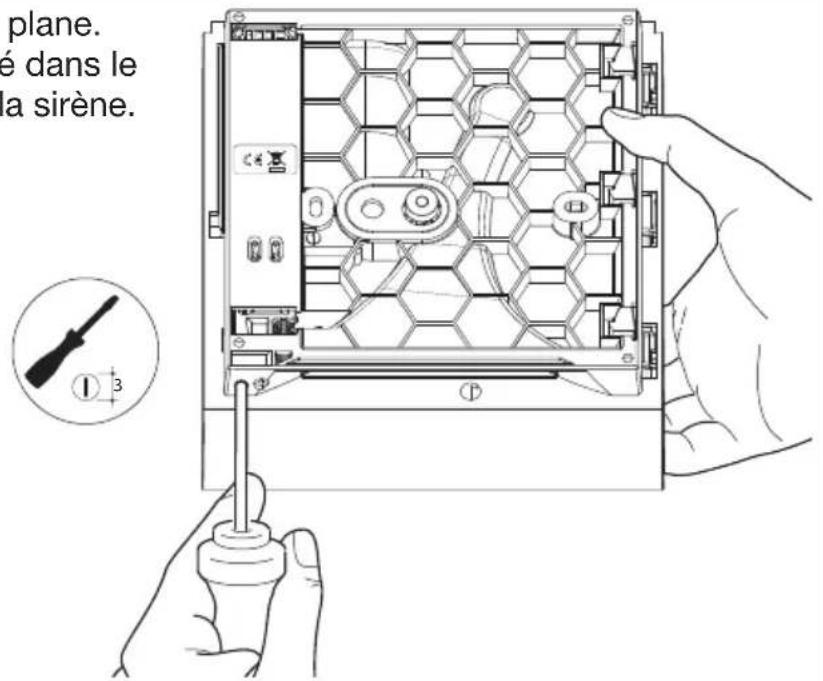

1. Poser la sirène sur une surface plane. Introduire un tournevis non isolé dans le socle et le pousser pour ouvrir la sirène.

1. Ôter le socle en l'inclinant de 45° (A) et en le tirant vers le bas (B).

1. Vignette de garantie Ne pas décoller la vignette. Elle vous sera nécessaire pour toute demande de garantie.

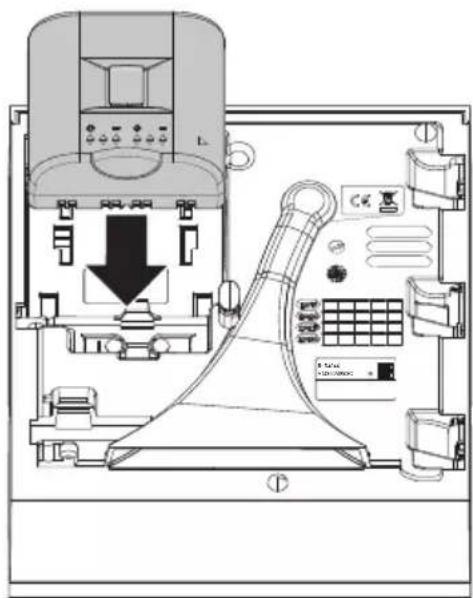

1. Positionner le bloc d'alimentation, sur les rails de guidage.

Le glisser vers le bas jusqu'en butée afin de le verrouiller.

A la mise sous tension, la sirène émet un bip long et passe automatiquement en mode installation (son autoprotection est inactive).

ATTENTION : si la sirène ne réagit pas comme prévu :

• déconnecter le bloc d'alimentation,
• attendre 2 min,
• brancher de nouveau le bloc d'alimentation,
• vérifier l'émission correcte de la sirène.

Pour enlever le bloc d'alimentation, appuyer sur la touche de déverrouillage et le glisser vers le haut.

L'apprentissage permet d'établir la reconnaissance de la sirène par la centrale.

L'apprentissage de la sirène doit s'effectuer centrale et sirène en mode installation, dans le cas contraire, composer sur le clavier de la centrale :

code maître (usine : 0000) code installateur (usine : 1111)

ATTENTION

• Lors de l'apprentissage, il est inutile de placer le produit à apprendre à proximité de la centrale, au contraire nous vous conseillons de vous éloigner quelque peu (placer le produit à au moins 2 m de la centrale).
• Le n° de la sirène est attribué par la centrale lors de l'apprentissage.

Séquence d'apprentissage de la sirène :

ATTENTION : la centrale et la sirène signalent une erreur de manipulation par 3 bips courts ; dans ce cas, reprendre la phase d'apprentissage à son début.

3. Pose

3.1 Choix de l'emplacement

ATTENTION : respecter une distance d'au moins 2 mètres entre chaque produit, excepté entre deux détecteurs.

La sirène doit être placée de préférence :

• en hauteur,
• loin de sources éventuelles de perturbation électrique (compteur électrique, coffret téléphonique...).

Ne jamais fixer la sirène sur une paroi métallique.

3.2 Test de la portée radio

Avant de fixer la sirène, se positionner à l'endroit envisagé puis procéder à un test de portée radio. Si le test est bon, fixer la sirène sinon, la déplacer.

1. Maintenir appuyé sur la touche "0".

1. La centrale énonce :

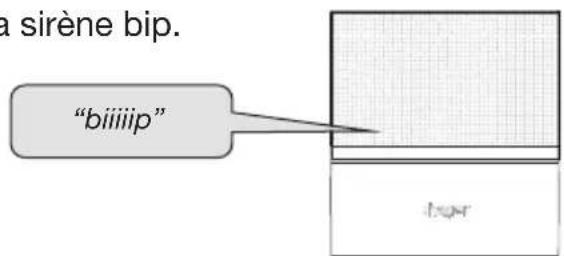

1. La sirène bip.

1. Détacher la rondelle d'autoprotection située au dos du socle et la conserver pour l'étape 3.

1. Pour permettre l'ouverture ou le verrouillage de la sirène, prévoir un dégagement de :

2. 6 cm à gauche,

3. 4 cm au-dessus,
4. 18 cm en dessous du socle.

Repérer les 3 points de fixation et percer à l'aide d'un foret adapté.

1. Fixer le socle en 3 points en utilisant la rondelle d'autoprotection détachée à l'étape 1.

Utiliser des vis et des chevilles adaptées (vis VBA ∅ 4 x 40 tête plate ∅ 8 / CP CBL Z 4 x 40 / CP CBL H 4 x 40). Les vis et les chevilles ne sont pas fournies.

Pour répondre aux exigences NF&A2P, la rondelle d'autoprotection doit être positionnée.

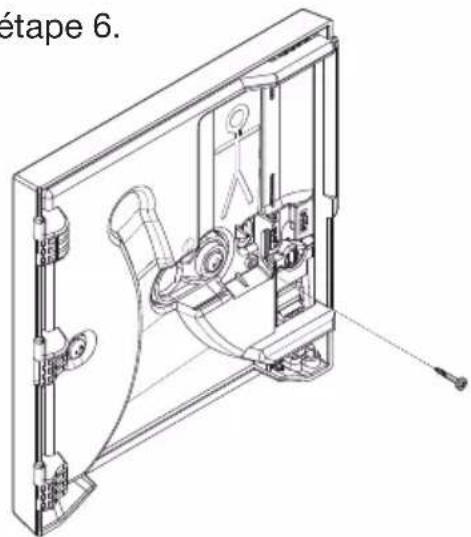

1. Retirer la vis de fermeture et la conserver pour l'étape 6.

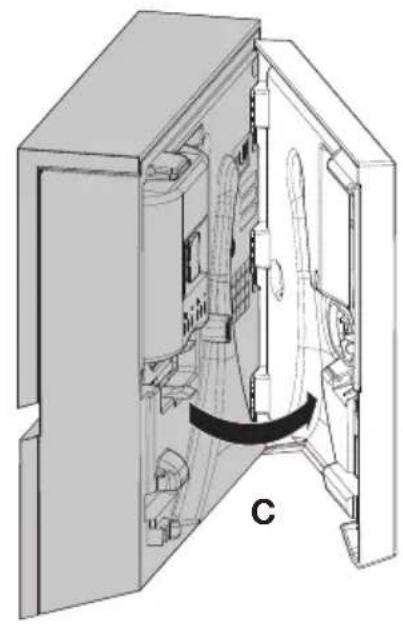

1. Positionner la sirène à 45° par rapport au socle (A). Placer les gonds du socle dans les charnières (B). Fermer la sirène (C).

1. Verrouiller la sirène à l'aide de la vis retirée à l'étape 4.

4. Passage en mode utilisation et essai réel

1. Passer le système en mode utilisation en composant sur le clavier ou sur la centrale :

code installateur (usine : 1111)

1. Se reporter au chapitre Essai réel de la notice d'installation rapide de la centrale d'alarme.

ATTENTION : la puissance sonore de la sirène peut occasionner des troubles d'audition, prendre les précautions nécessaires lors des essais de déclenchement.

VOTRE SIRENE EST MAINTENANT OPÉRATIONNELLE. LES INFORMATIONS RELATIVES A LA MAINTENANCE AINSI QUE DES FONCTIONS OPTIONELLES SONT DISPONIBLES DANS LA NOTICE D'INSTALLATION COMPLÉMENTAIRE.

Recommendations

Tout accès aux zones internes, au-delà des zones décrites dans la présente notice sont à proscrire et annulent la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être dommageables aux parties et/ou aux composants électroniques. Ces produits ont été définis afin de ne pas avoir à y accéder dans le cadre de la mise en œuvre et des opérations de maintenance du produit.

Des vidéos d'aide à l'installation et un support technique en ligne sont disponibles sur www.hager.fr/support-technique

Pour toutes questions lors de l'installation du système ou avant tout retour de matériel, contactez l'assistance technique :

APPEL NON SURTAXE

Une équipe de techniciens qualifiés vous indiquera la procédure à suivre la mieux adaptée à votre cas.

www.hager.fr

Par la présente, Hager Security SAS déclare que l'équipement radioélectrique, référence RLD414X est conforme aux exigences de la directive RE-D 2014/53/EU. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet : www.hager.com

Document non contractuel, soumis à modifications sans préavis.
