Type de produit	Borne de recharge pour véhicule électrique
Marque	Hager
Modèle	XEV427
Dimensions (H x L x P)	765 x 355 x 202 mm
Poids	30 kg
Alimentation électrique	230 V / 400 V (triphasé) +/- 10%, 50 Hz +/- 1%
Puissance de charge maximale	7 kW (monophasé) / 22 kW (triphasé) à 32 A
Indice de protection	IP54 - IK10
Température de fonctionnement	-25 °C à +40 °C
Humidité de fonctionnement	5 % à 95 %
Classe de protection électrique	Classe 1
Installation	Montage mural, réservé à un installateur électricien qualifié
Normes applicables	Directives TBTS et normes d'installation nationales
Conformité	Union Européenne et Suisse
Accessoires fournis	Clé USB contenant la documentation complète
Entretien et nettoyage	Consulter le manuel de maintenance fourni avec la borne
Garantie constructeur	Se référer aux conditions générales de vente Hager

FOIRE AUX QUESTIONS - XEV427 HAGER

Quelle est la différence entre les versions monophasée et triphasée du XEV427 ?

La version monophasée délivre jusqu'à 7 kW (32 A), tandis que la version triphasée peut atteindre 22 kW (32 A). Le choix dépend de votre installation électrique et de la puissance de charge souhaitée.

Puis-je installer moi-même la borne XEV427 ?

Non, l'installation doit être réalisée exclusivement par un installateur électricien qualifié, conformément aux normes en vigueur et aux règles TBTS.

Quelle est la protection de la borne contre les intempéries ?

L'indice de protection est IP54 (étanche aux poussières et aux projections d'eau) et IK10 (résistance aux chocs mécaniques).

Comment obtenir le manuel d'installation complet ?

Le manuel complet se trouve sur la clé USB fournie avec la borne et sur le site internet Hager de votre pays.

Quelle est la température de fonctionnement autorisée ?

La borne fonctionne de -25 °C à +40 °C et supporte une humidité relative de 5 % à 95 %.

La borne XEV427 est-elle compatible avec tous les véhicules électriques ?

Oui, elle est compatible avec tous les véhicules équipés d'une prise de type Type 2 (norme européenne).

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord le manuel de maintenance fourni. Si le problème persiste, contactez un installateur agréé Hager ou le service client Hager.

Puis-je utiliser un câble de recharge autre que celui fourni ?

Il est recommandé d'utiliser un câble conforme à la norme IEC 62196 et adapté à la puissance de la borne. Utilisez un câble de qualité pour éviter tout risque.

Comment éliminer la borne en fin de vie ?

Ne la jetez pas avec les déchets ménagers. Rapportez-la à un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) ou contactez votre distributeur.

La borne est-elle équipée d'une fonction de gestion de charge ?

Oui, la borne Hager witty park intègre des fonctionnalités de pilotage et de connexion aux serveurs via la clé USB, permettant une gestion optimisée de la recharge.

MODE D'EMPLOI XEV427 HAGER

FR Montage Mural avec XEV427

Hager witty park XEV6xx

1. Précautions initiales

Avant tout montage d'une borne de recharge veuillez vous référer au manuel de maintenance. Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Respecter les règles d'installation TBTS.

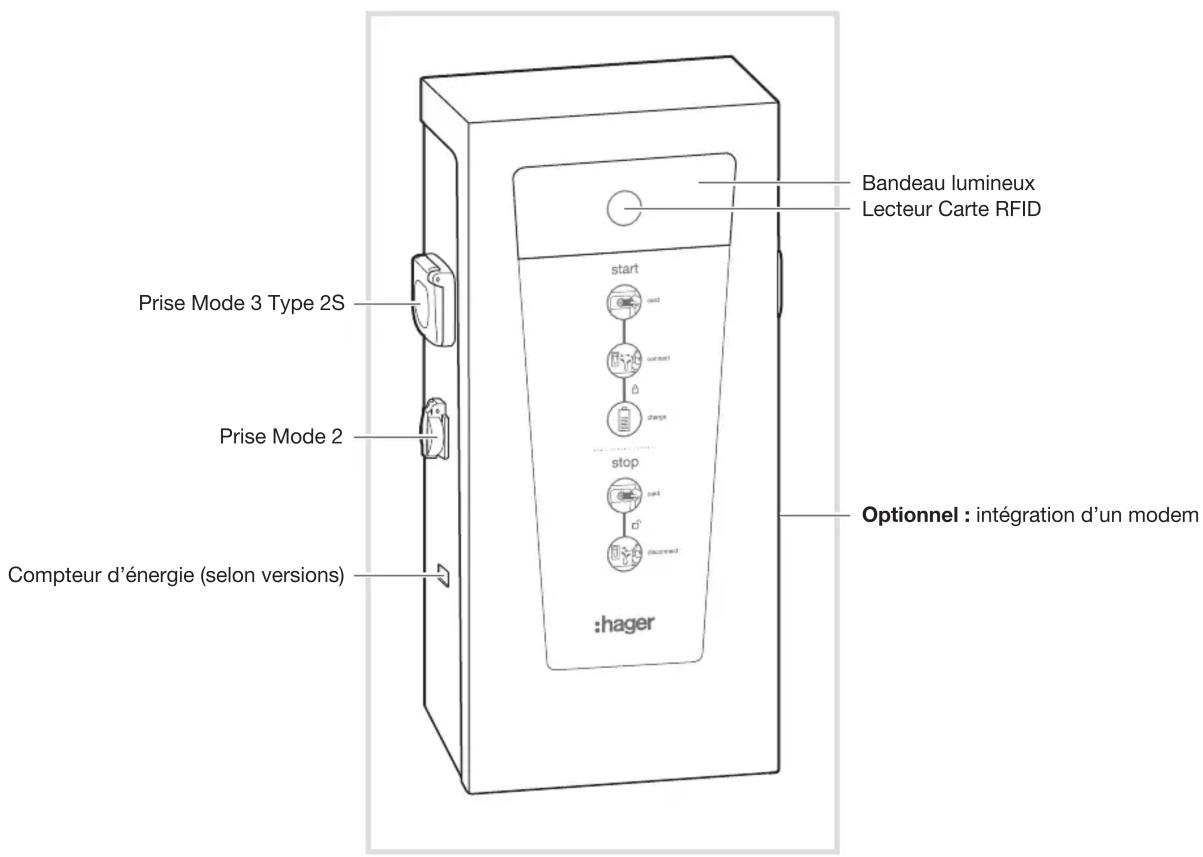

2. Description générale

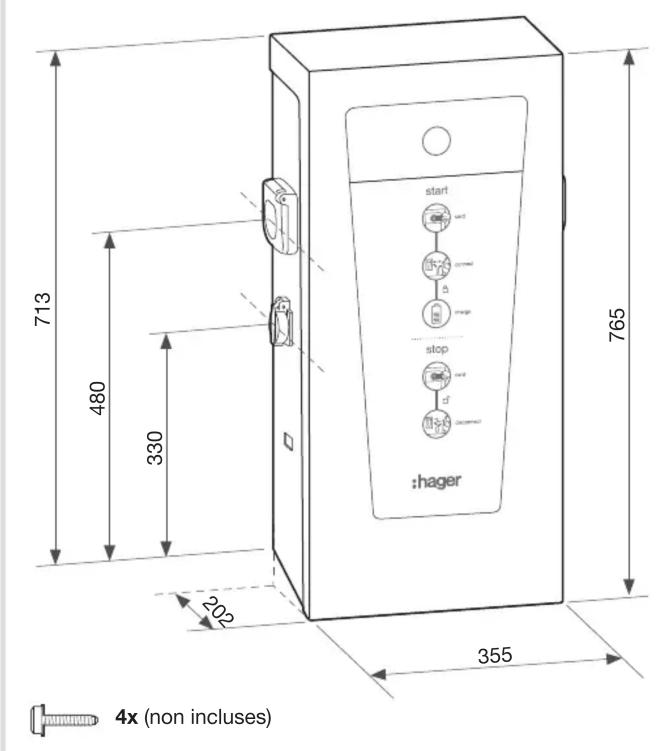

Montage mural avec XEV427

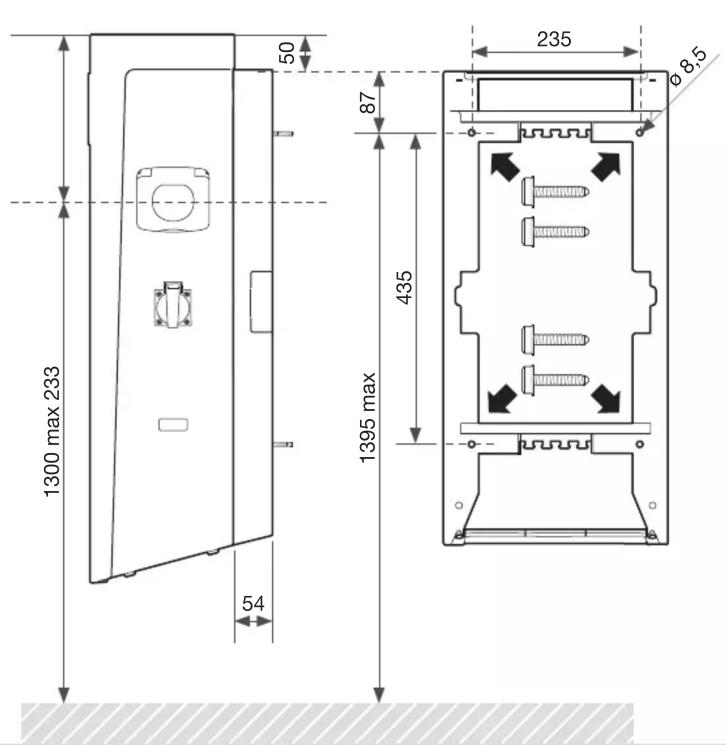

Schémas de perçage mural avec espace câblage arrière XEV427

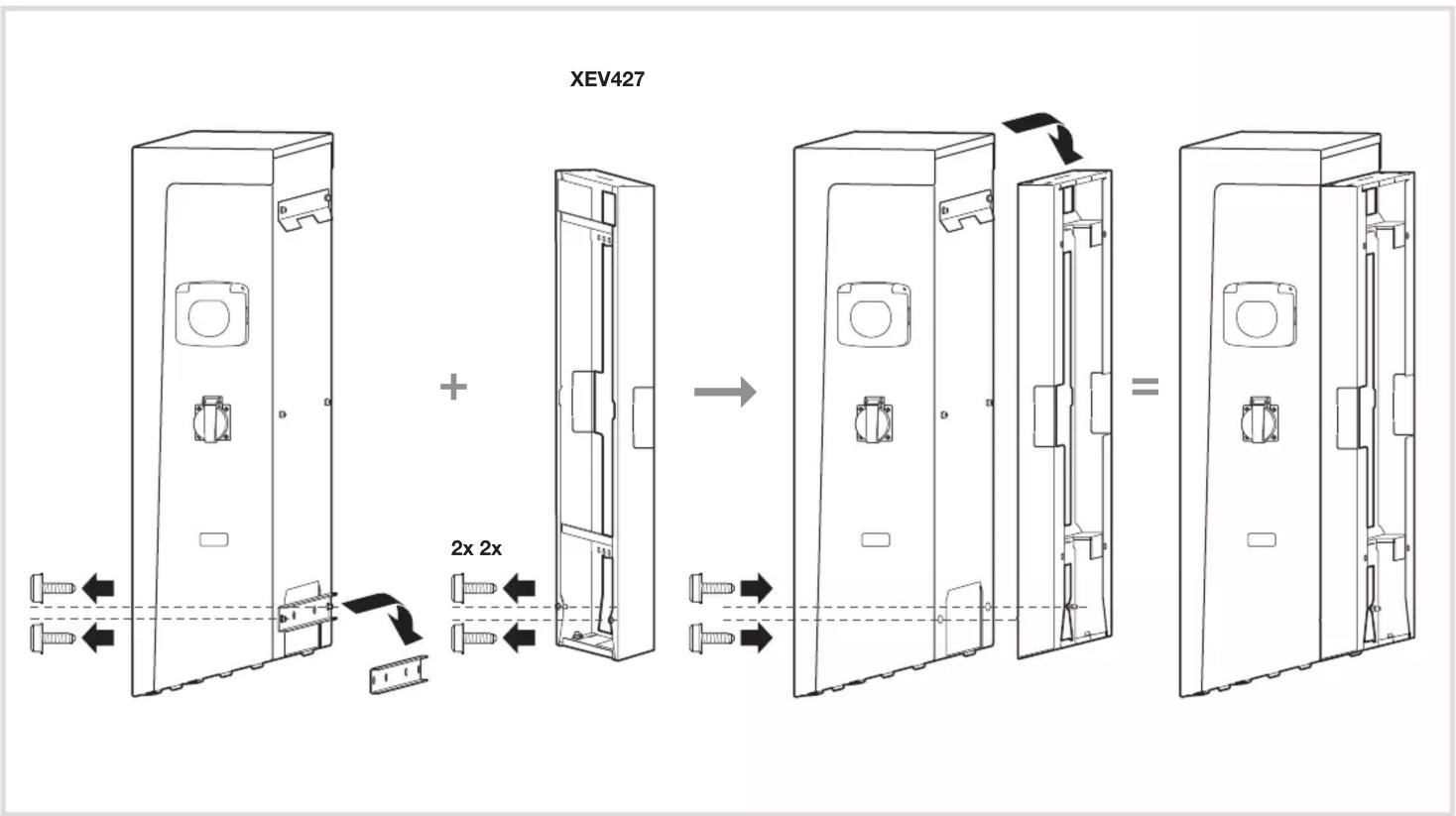

Montage du support de fixation

3. Données techniques

Conditions environnementales
Température -25°C à + 40°C
Humidité 5% à 95%
Protection IP 54 – IK 10
Caractéristiques électriques
Tension 230V / 400V (3-phase Version) +/- 10%
Fréquence 50 Hz +/- 1%
Puissance de charge maximum 32A - 7kW (1-phase Version) / 32A - 22kW (3-phase Version)
Classe de protection électrique Classe 1
Caractéristique mécaniques
Poids 30 kg
Hauteur 765 mm
Largeur 355 mm
Profondeur 202 mm

4. Précautions de montage

Avant tout montage d'une borne de recharge veuillez vous référer au manuel de maintenance. Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Respecter les règles d'installation TBTS.

Toutes les informations relatives à l'installation (montage, branchement électrique et paramétrage), à la connexion aux serveurs ainsi qu'à l'utilisation et à la maintenance des bornes sont présentes dans la clé USB fournie avec les bornes et sur le site internet Hager de votre pays.

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€) et en Suisse
