MY Twin Fix D - Support d'écran Novus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support d'écran double (Twin) pour moniteur
Marque	Novus
Modèle	MY Twin Fix D
Compatibilité VESA	75x75 mm et 100x100 mm
Charge maximale par écran	6 kg
Nombre d'écrans supportés	2
Matériau	Acier, plastique
Couleur	Noir
Fixation	Sur bureau (serre-joint, œillet) ou sur mur (plaque murale)
Plage d'extension du bras	500 - 800 mm
Inclinaison	±2°
Rotation	90°
Pivotement	360°
Gestion des câbles	Intégrée (chemins de câbles)
Hauteur minimale du moniteur	14 mm
Épaisseur du bureau recommandée	14-40 mm (serre-joint)
Diamètre de perçage (œillet)	Ø12 mm à Ø50 mm
Dimensions du bras	Env. 500 x 150 x 60 mm
Poids du support	Env. 2,5 kg
Alimentation	Aucune (mécanique)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; vérifier la fixation régulièrement
Pièces détachées	Vis de montage, rondelles, embouts de câble (inclus)
Garantie	2 ans (selon législation)

FOIRE AUX QUESTIONS - MY Twin Fix D Novus

Comment installer le support MY Twin Fix D sur un bureau ?

Suivez les étapes du manuel : fixez la base au bureau à l'aide du serre-joint ou de l'œillet, assemblez les bras et fixez les écrans via les plaques VESA. Serrez toutes les vis correctement.

Quelles sont les compatibilités VESA de ce support ?

Le support est compatible avec les normes VESA 75x75 mm et 100x100 mm, les plus courantes pour les moniteurs.

Quel est le poids maximal supporté par écran ?

Chaque bras peut supporter jusqu'à 6 kg. Ne dépassez pas cette limite pour garantir la sécurité.

Puis-je utiliser ce support pour un moniteur incurvé ?

Oui, à condition que le moniteur respecte les normes VESA et ne dépasse pas 6 kg. La fixation se fait par les points VESA standards.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme, une clé Allen (généralement fournie) et éventuellement une perceuse pour le montage sur œillet. Le manuel liste les outils requis.

Le support permet-il de pivoter les écrans en mode portrait ?

Oui, grâce à la rotation à 90°, vous pouvez passer en orientation portrait ou paysage.

Comment ajuster l'inclinaison du moniteur ?

Desserrez légèrement les vis de l'articulation, réglez l'angle (±2°) et resserrez. Ne forcez pas au-delà de la butée.

Y a-t-il un système de gestion des câbles ?

Oui, les bras intègrent des clips ou chemins de câbles pour dissimuler les fils et garder un aspect propre.

Puis-je monter ce support sur un mur en placoplâtre ?

Oui, mais utilisez des chevilles adaptées au placo (type Molly) et assurez-vous que le mur supporte le poids total (écrans + support).

Que faire si le support se desserre après quelques semaines ?

Vérifiez tous les points de fixation (vis de la base, articulations, plaques VESA) et resserrez-les. Utilisez du frein-filet si nécessaire.

MODE D'EMPLOI MY Twin Fix D Novus

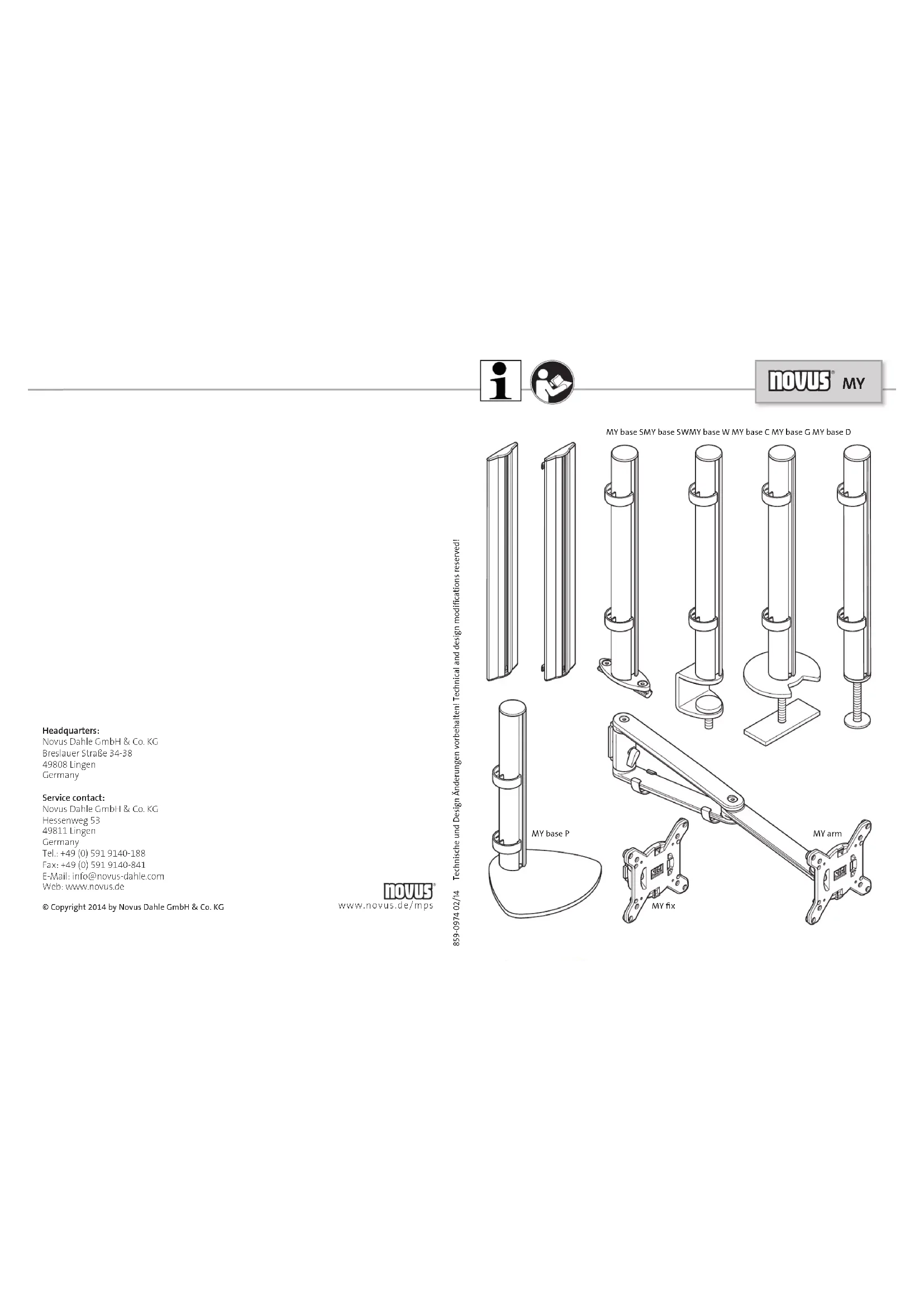

novus

MY

Headquarters:

Novus Dahle GmbH & Co. KG

Breslauer Straße 34-38

49808 Lingen

Germany

Service contact:

Novus Dahle GmbH & Co. KG

Hessenweg 53

49811 Lingen

Germany

Tel.: [phone]

Fax: [phone]

E Mail: [e-mail]

Web: www.novus.de

© Copyright 2014 by Novus Dahle GmbH & Co. KG

859-0974 02/14 Technische und Design Änderungen vorbehalten! Technical and design modifications reserved!

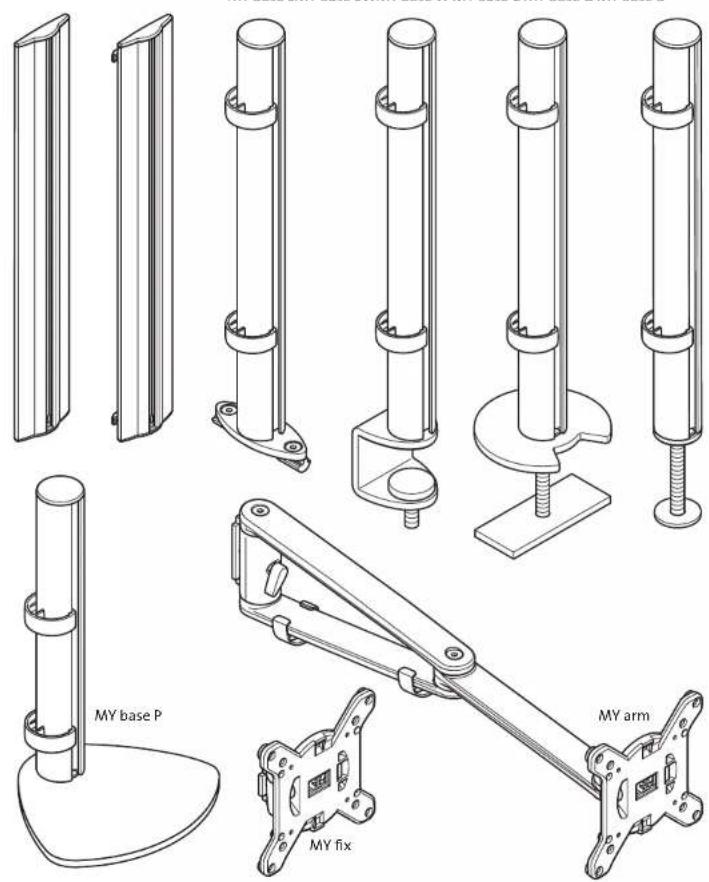

MY base P MY fix MY arm

NOVUS

www.novus.de/mps

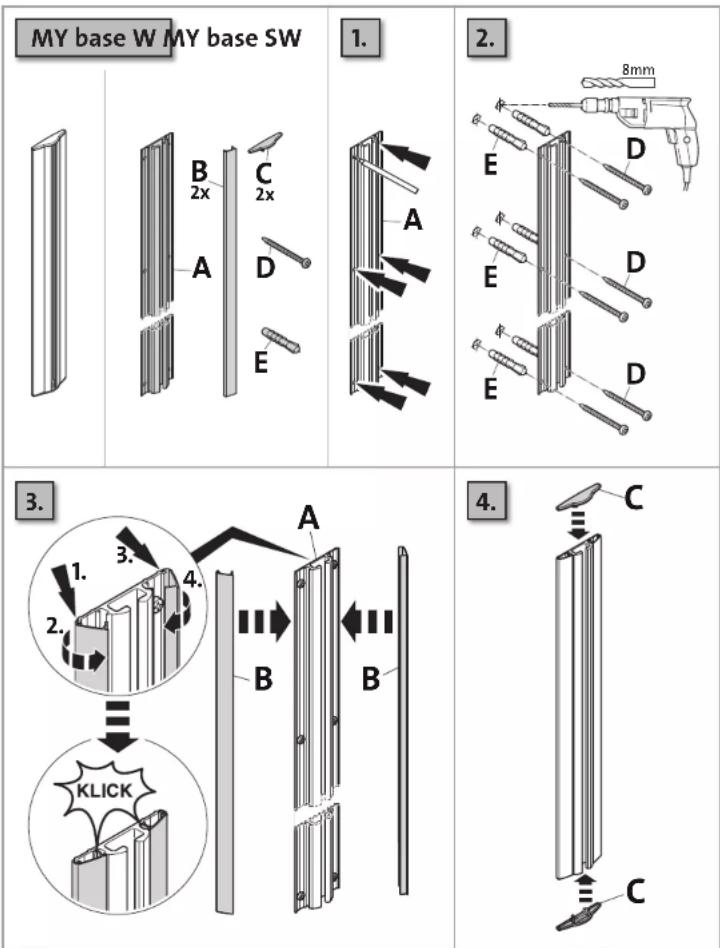

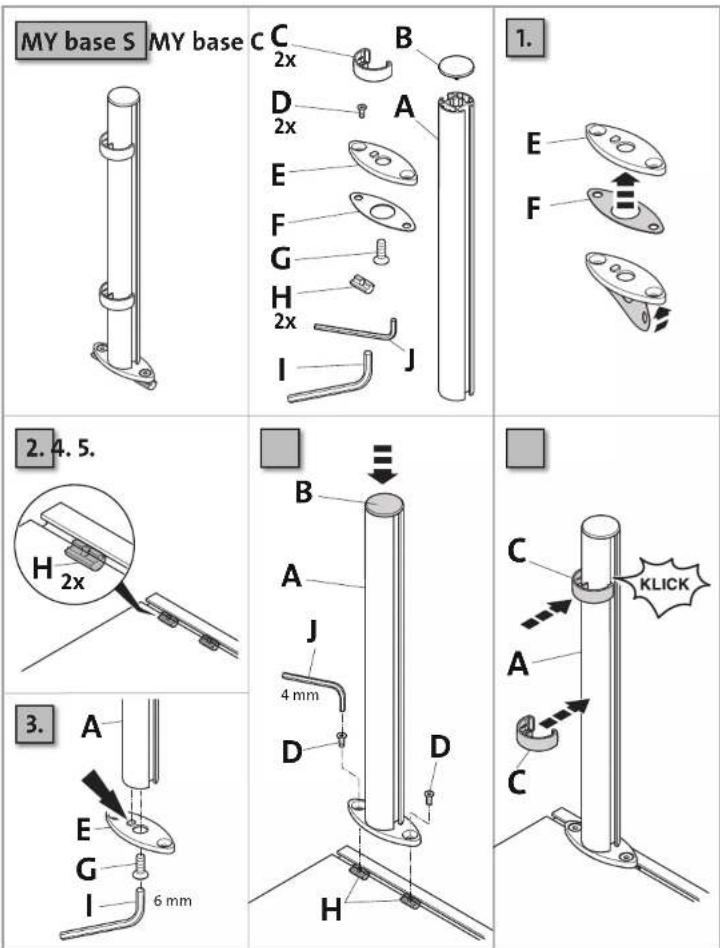

MY base SMY base SWMY base W MY base C MY base G MY base D

Pure mechanical component diagram without any text, numbers, or symbols

C 2x B A D E F G H I

1.2. E F E

A E G H 6 mm

3.4.5. A D

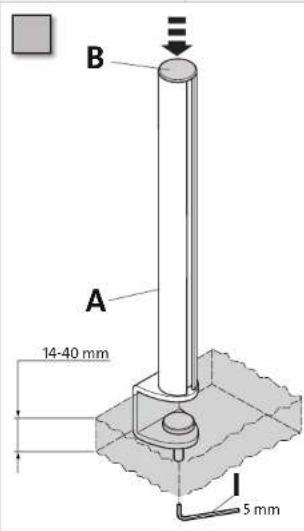

B A 14-40 mm 5 mm

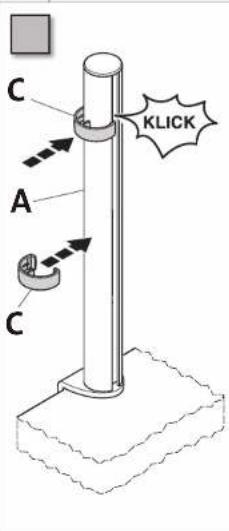

C A C Klick

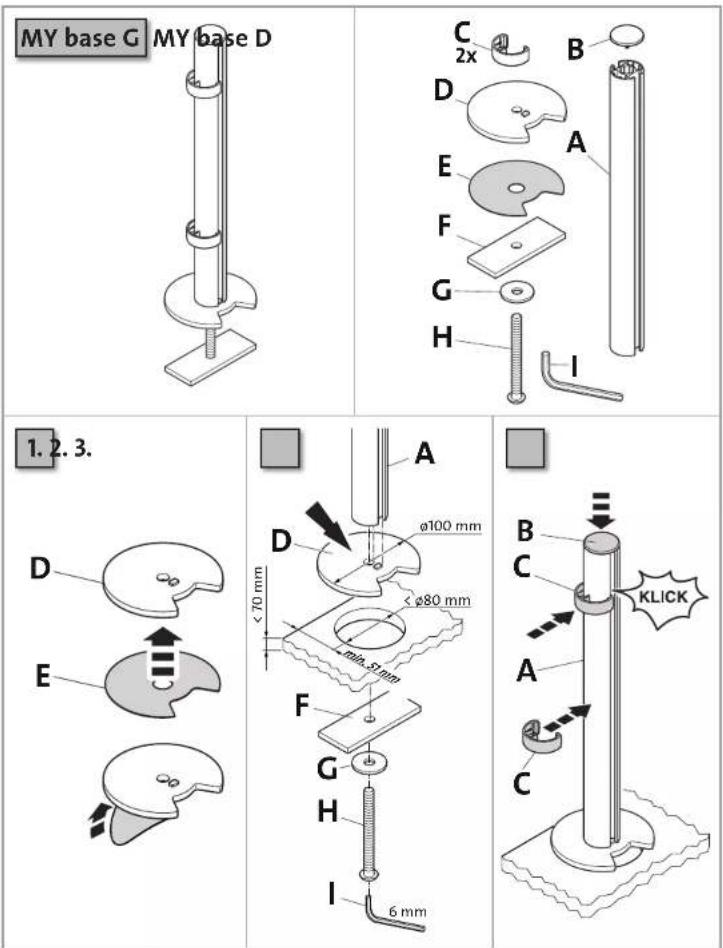

MY base G MY base D C 2x B D A E F G H I 1. 2. 3. D E <70 mm φ100 mm φ80 mm 4mm x1 mm F G H I 6 mm B C KLICK A C

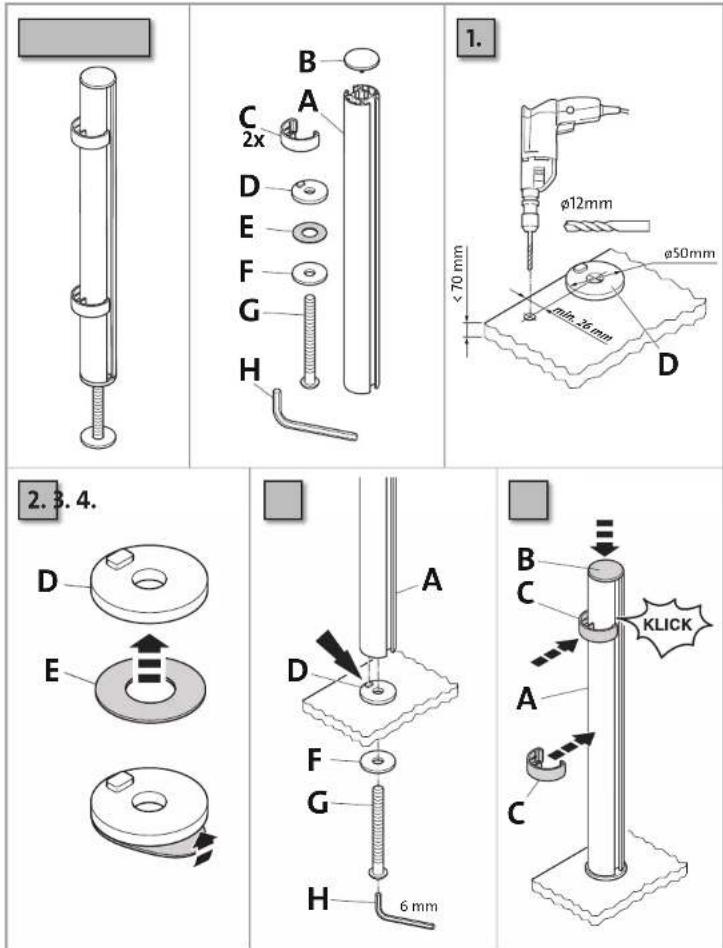

B C 2x D E F G H 1. φ12mm φ50mm <70 mm D 2.3.4. D E A D F G H 6 mm B C KLICK A C

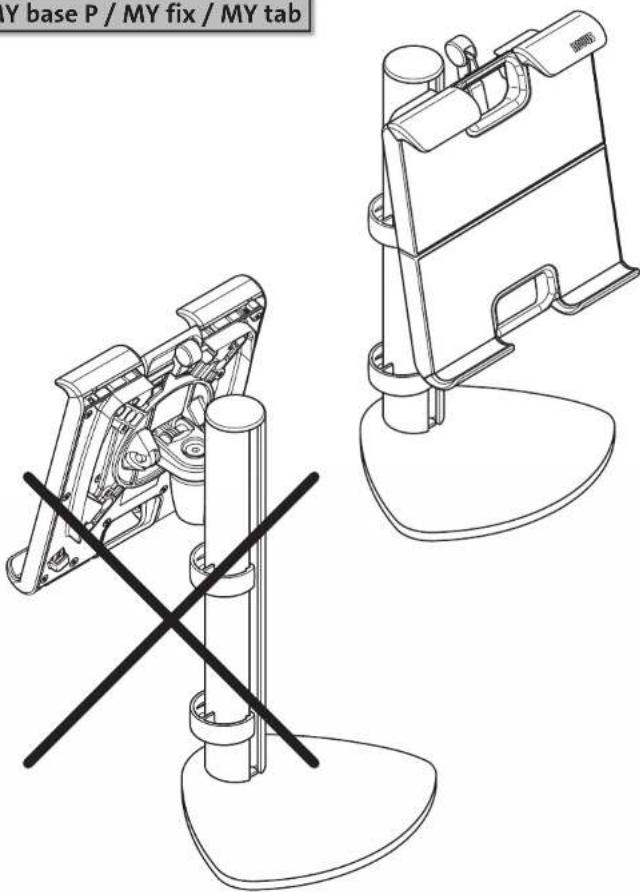

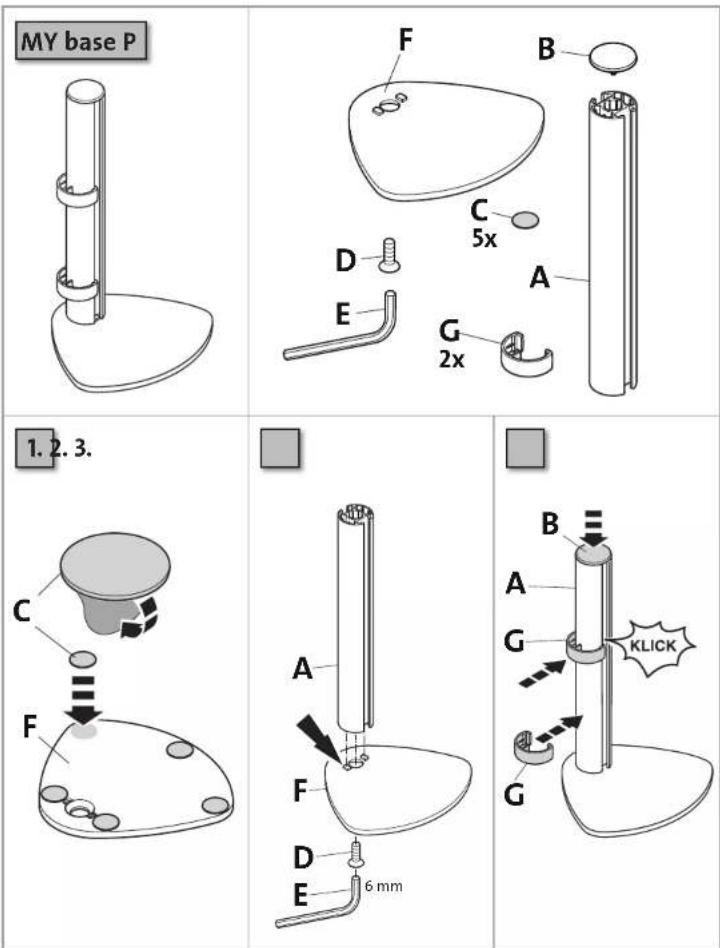

MY base P / MY fix / MY tab

MY base P / MY fix / MY tab

B 2x C 2x D 4x A E 4x 1. D E

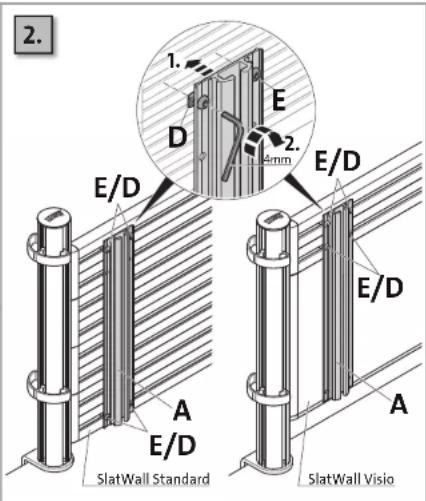

2. 1. E D 2. 4mm E/D E/D A E/D A SlatWall Standard SlatWall Visio

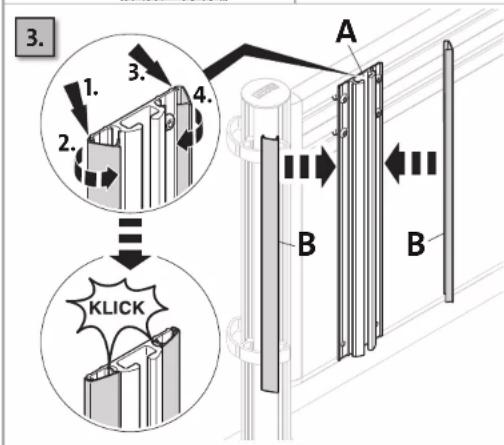

3. 1. 2. 3. 4. A B B KLICK

4. C C

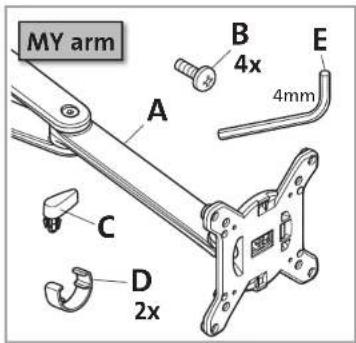

MY arm A B 4x E 4mm C D 2x

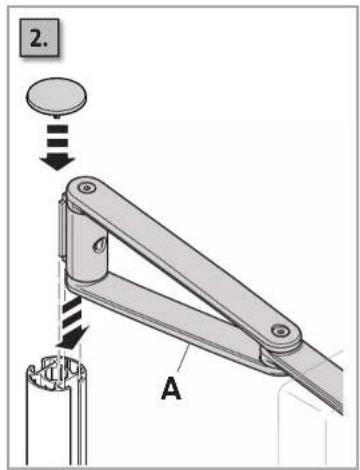

2. A

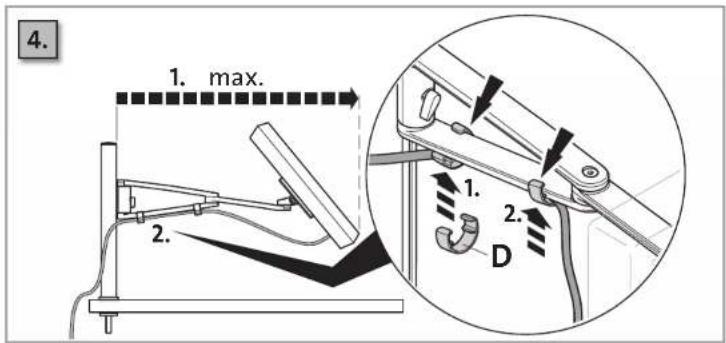

4. 1. max. 2. 1. 2. D

1. 75/100 STANDARD A B A 75 mm B 100 mm max. kg NOVUS MY max. 0 kg

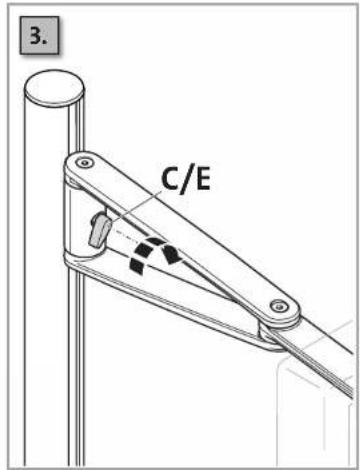

3. C/E

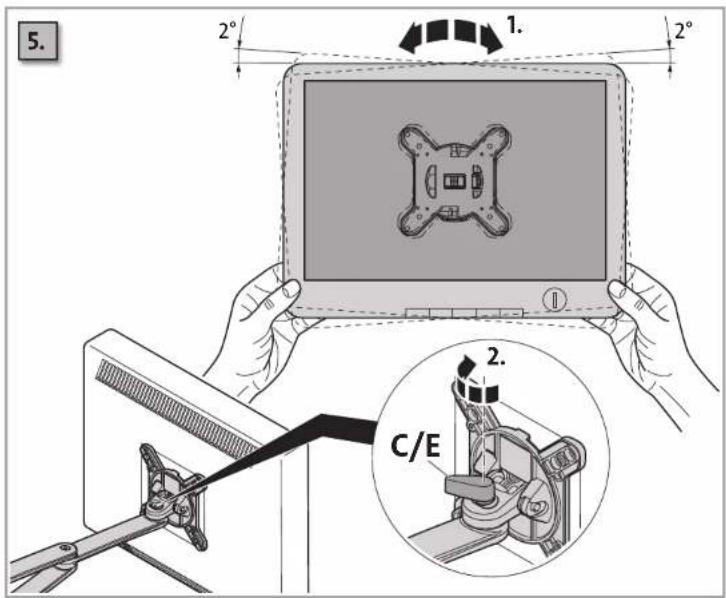

5. 2° 1. 2° C/E 2.

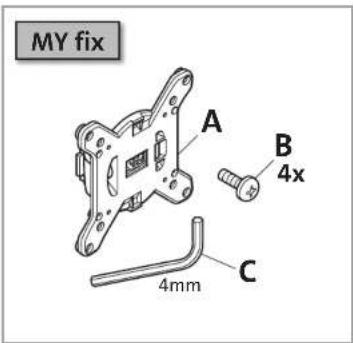

MY fix A B 4x C 4mm

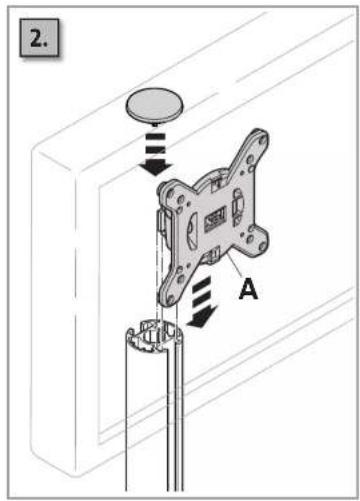

2.

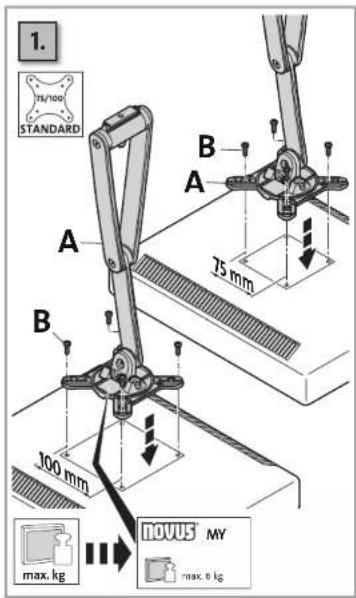

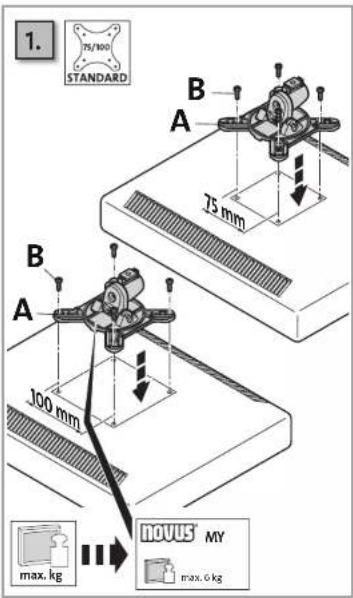

1. 75/100 STANDARD A B 75 mm B A 100 mm max. kg NOVUS MY max. 6 kg

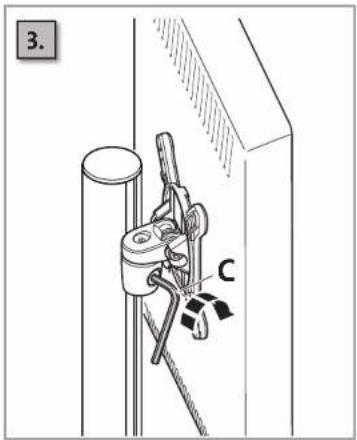

3.

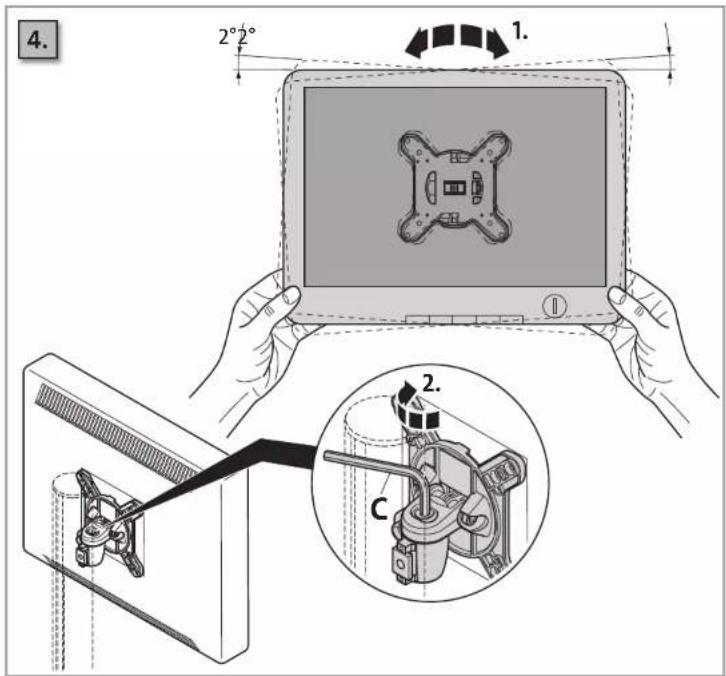

4. 2° 2° 1. 2. C

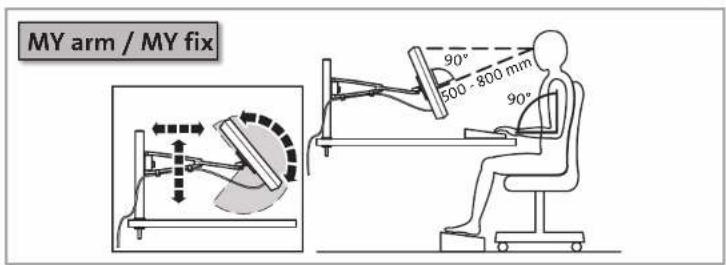

MY arm / MY fix 90° 500 - 800 mm 90°

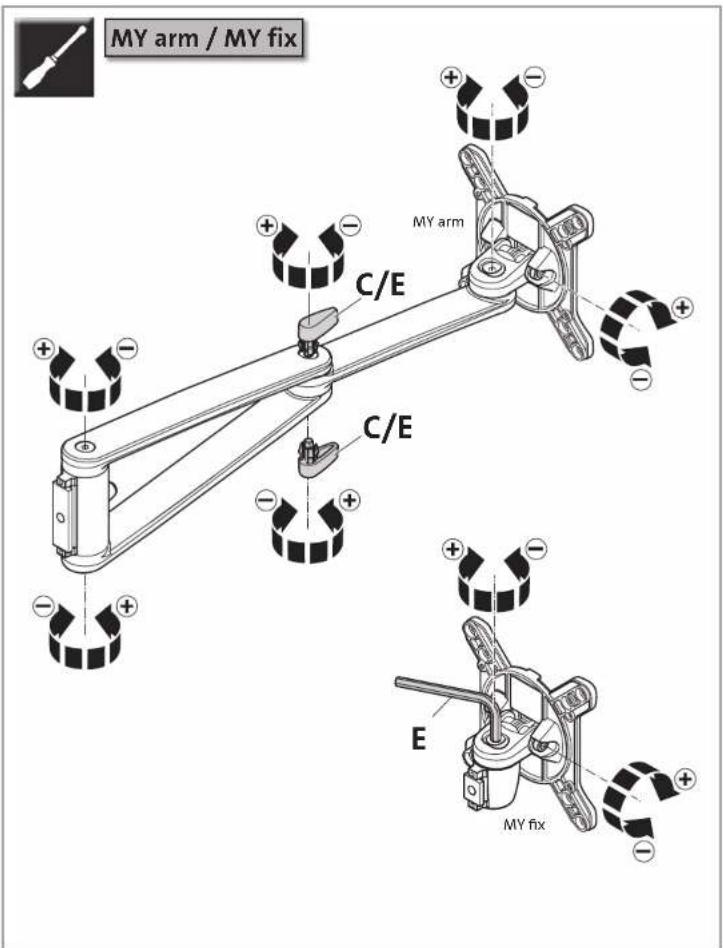

MY arm / MY fix C/E MY arm C/E E MY fix
