MY One G - Support d'écran Novus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support d'écran
Marque	Novus
Modèle	MY One G
Charge maximale	6 kg
Compatibilité VESA	75 x 75 mm et 100 x 100 mm
Matériaux	Acier, aluminium et plastique
Dimensions du bras	Longueur : 500 à 800 mm
Rotation de l'écran	90° (paysage/portrait)
Inclinaison	+/- 2° (réglable)
Pivotement	90° gauche/droite
Type de montage	Sur bureau (serre-joint ou fixation traversante)
Diamètre de la base	Environ 100 mm
Épaisseur de bureau compatible	14 à 40 mm (serre-joint), jusqu'à 70 mm (traversant)
Poids de l'ensemble	Environ 2 kg (bras + base)
Alimentation	Aucune (support mécanique)
Fonctions principales	Bras articulé, gestion des câbles intégrée (non visible), réglage en hauteur, rotation, inclinaison
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ou légèrement humide. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale de 6 kg. Vérifier régulièrement la fixation.
Pièces détachées et réparabilité	Bras, bases et accessoires disponibles séparément. Réparable par un professionnel.
Informations générales	Fabriqué par Novus Dahle GmbH & Co. KG, Allemagne. Notice incluse.

FOIRE AUX QUESTIONS - MY One G Novus

Quel poids maximal peut supporter le support MY One G ?

Le support MY One G est conçu pour une charge maximale de 6 kg. Ne jamais dépasser cette limite pour éviter tout risque de chute.

Mon écran est-il compatible avec le MY One G ?

Vérifiez que votre écran possède une fixation VESA aux normes 75x75 mm ou 100x100 mm. Le support est compatible avec ces deux standards.

Comment installer le support sur mon bureau ?

Deux méthodes sont possibles : par serre-joint (pour une épaisseur de bureau de 14 à 40 mm) ou par fixation traversante (pour une épaisseur jusqu'à 70 mm). Suivez les étapes illustrées dans la notice.

Puis-je faire pivoter mon écran en mode portrait ?

Oui, le bras permet une rotation de l'écran de 90°, ce qui vous permet de passer en orientation portrait ou paysage selon vos besoins.

Comment ajuster l'inclinaison de l'écran ?

L'inclinaison se règle manuellement en exerçant une légère pression sur l'écran. Le support offre une plage de +/- 2°.

Y a-t-il un système de gestion des câbles ?

Oui, le bras MY One G intègre un système de gestion des câbles qui permet de dissimuler les fils le long du bras pour un aspect plus propre.

Quel est le diamètre de la base de mon support ?

Le diamètre de la base est d'environ 100 mm. Veillez à ce que votre bureau dispose d'un espace suffisant pour la fixation.

Le support est-il livré avec les vis de montage ?

Oui, le kit comprend les vis nécessaires pour la fixation VESA et le montage sur bureau. Toutefois, vérifiez la compatibilité avec la visserie de votre écran.

Comment nettoyer le support ?

Utilisez un chiffon doux, sec ou légèrement humide. Évitez les produits nettoyants agressifs ou abrasifs qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées (bras, bases, kits de montage) sont disponibles auprès de votre revendeur ou directement chez Novus. Contactez le service client via [e-mail].

MODE D'EMPLOI MY One G Novus

novus

MY

Headquarters:

Novus Dahle GmbH & Co. KG

Breslauer Straße 34-38

49808 Lingen

Germany

Service contact:

Novus Dahle GmbH & Co. KG

Hessenweg 53

49811 Lingen

Germany

Tel.: [phone]

Fax: [phone]

E Mail: [e-mail]

Web: www.novus.de

© Copyright 2014 by Novus Dahle GmbH & Co. KG

859-0974 02/14 Technische und Design Änderungen vorbehalten! Technical and design modifications reserved!

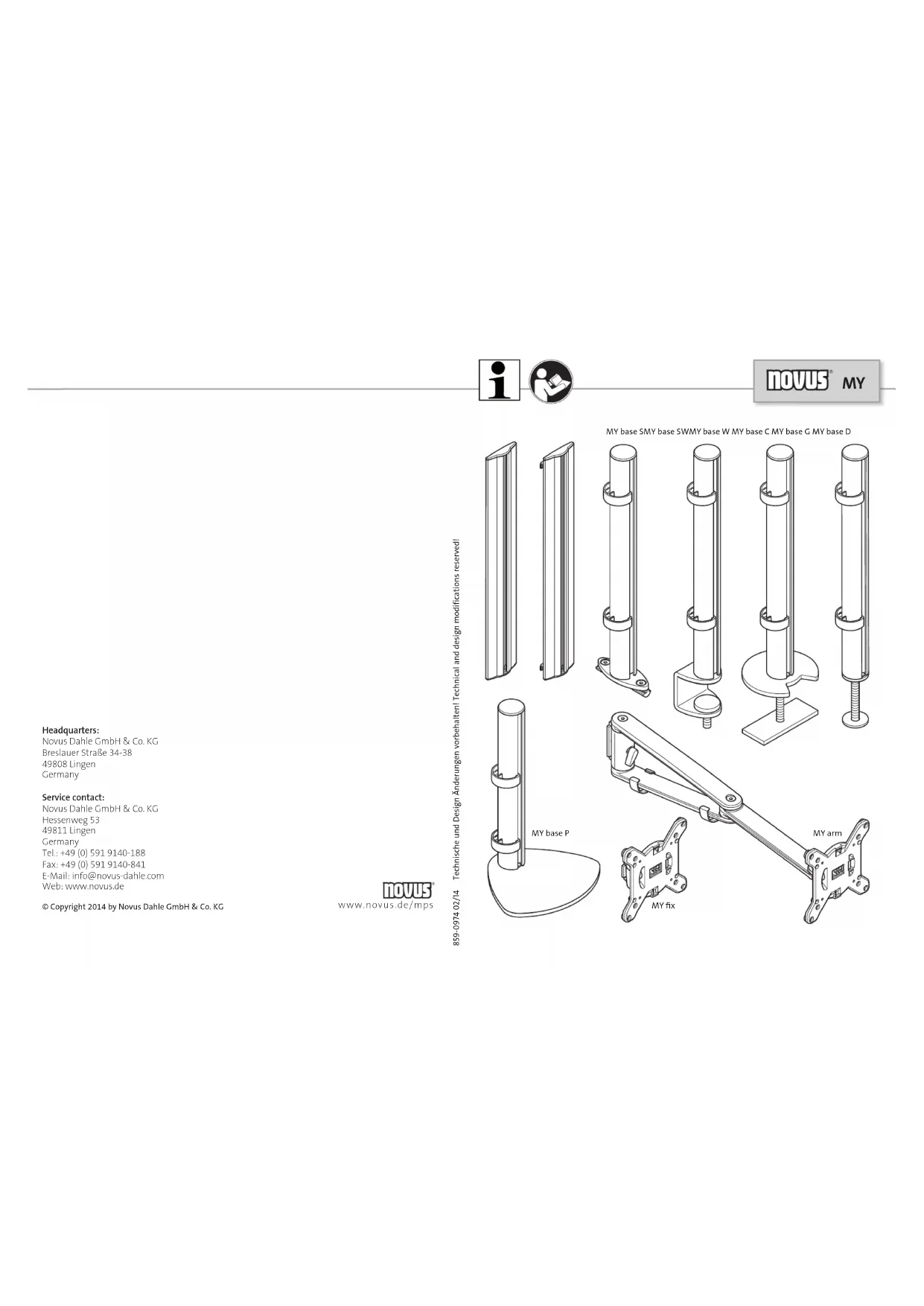

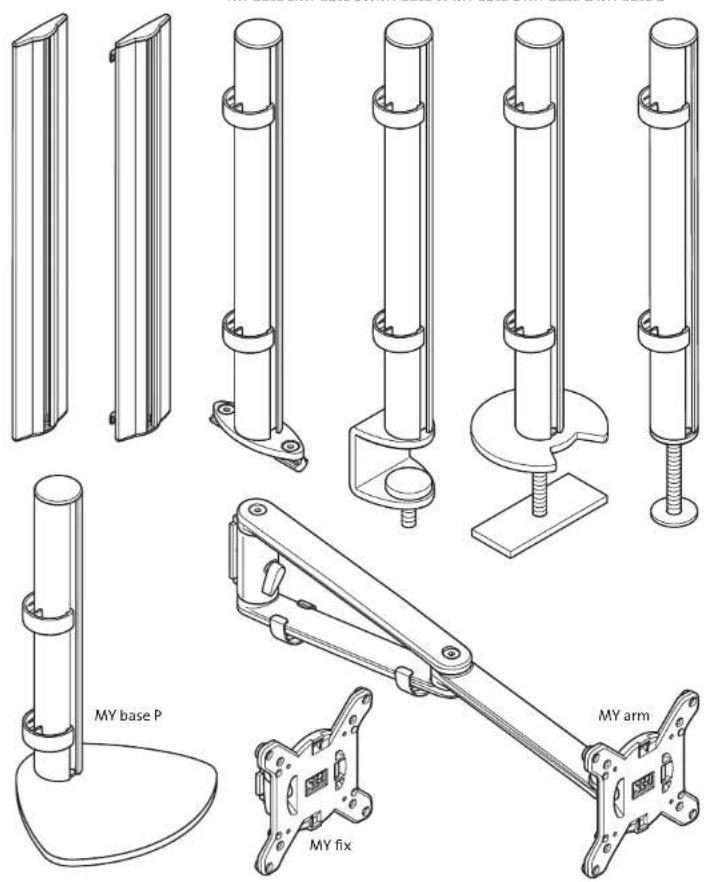

MY base P MY fix MY arm

NOVUS

www.novus.de/mps

MY base SMY base SWMY base W MY base C MY base G MY base D

Technical line drawing of a vertical cylindrical component with mounting base (no text or symbols)

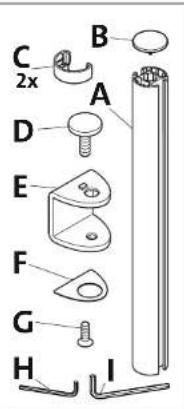

C 2x B A D E F G H I

1. 2. E F E

A E G H 6 mm

3.4.5. A D

B A 14-40 mm I 5 mm

C A C KLICK

MY base G MY base D C 2x B D E A F G H I 1. 2. 3. D E <70 mm φ100 mm <φ80 mm Lmm 51 mm F G H I 6 mm B C KLICK A C

1. B C 2x D E F G H φ12mm ø50mm mln 26 mm D 2.3.4. D E A D F G H 6 mm B C KLICK A C

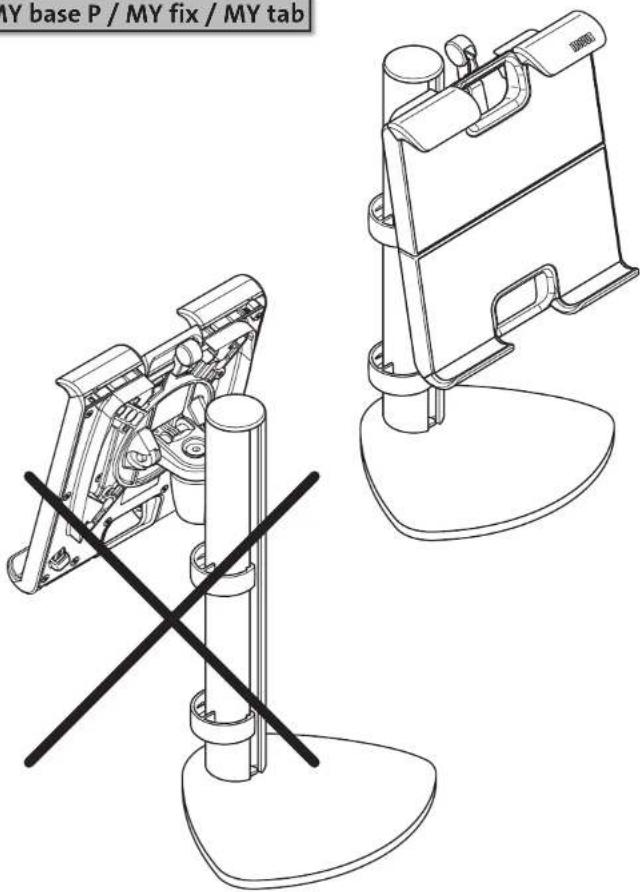

MY base P / MY fix / MY tab

MY base P / MY fix / MY tab

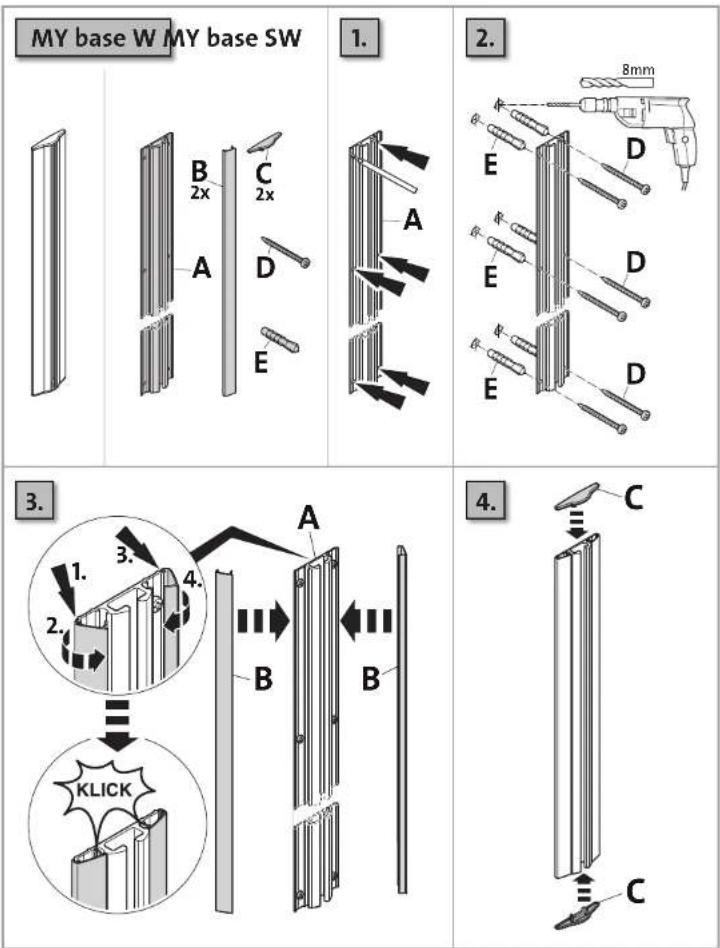

MY base W MY base SW 1. 2. 3. 4. 5. 6. 7. 8mm A B C D E E E E A B 3. 4. 5. 6. 7. 8mm A B C KLICK

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100.

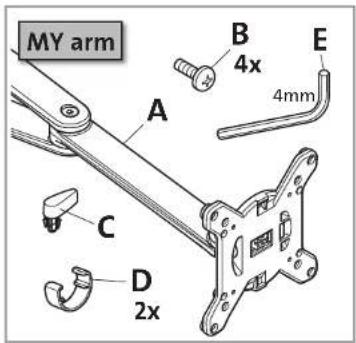

MY arm A B 4x E 4mm C D 2x

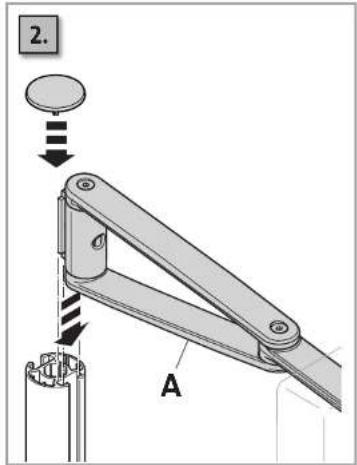

2. A

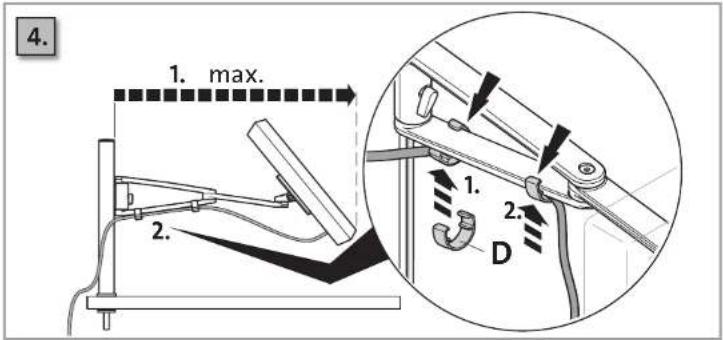

4. 1. max. 2. 1. 2. D

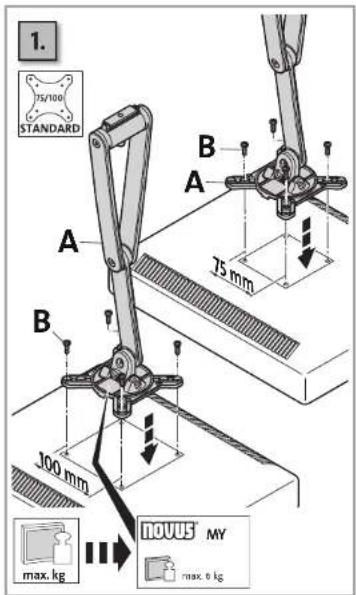

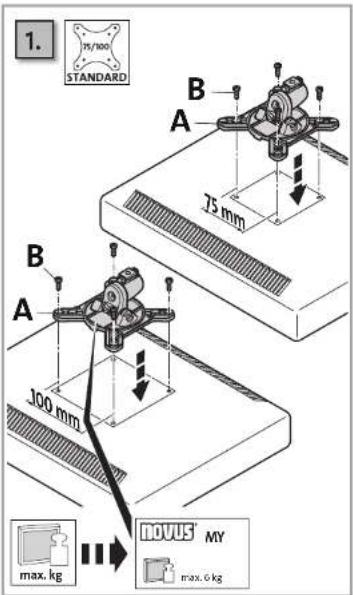

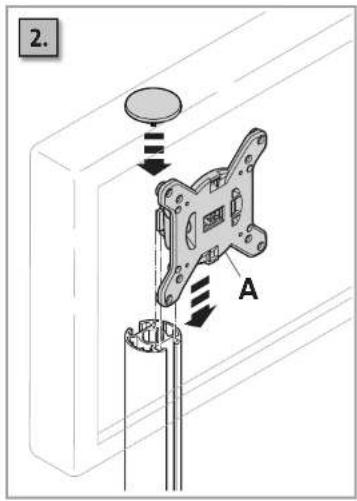

1. 75/100 STANDARD A B A 75 mm B J00 mm max. kg NOVUS MY max. 6 kg

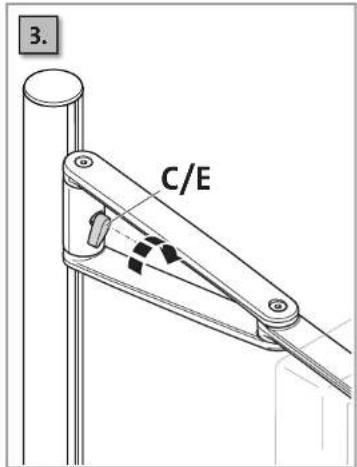

3. C/E

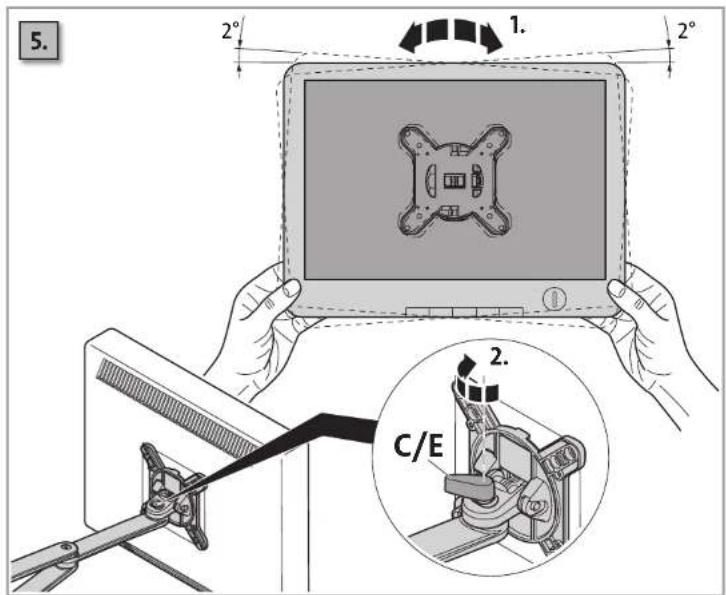

5. 2° 1. 2° C/E 2.

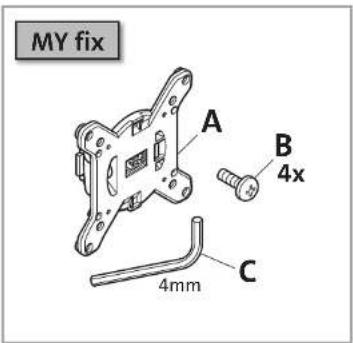

MY fix A B 4x C 4mm

2. A

1. 75/100 STANDARD A B 75 mm B A 100 mm max. kg movus MY max. 6 kg

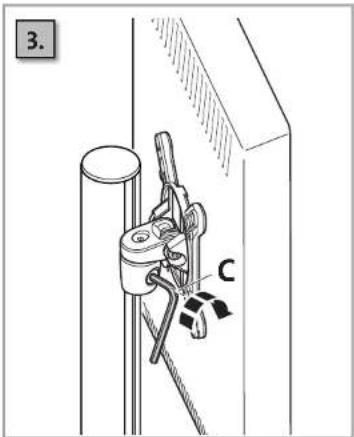

3.

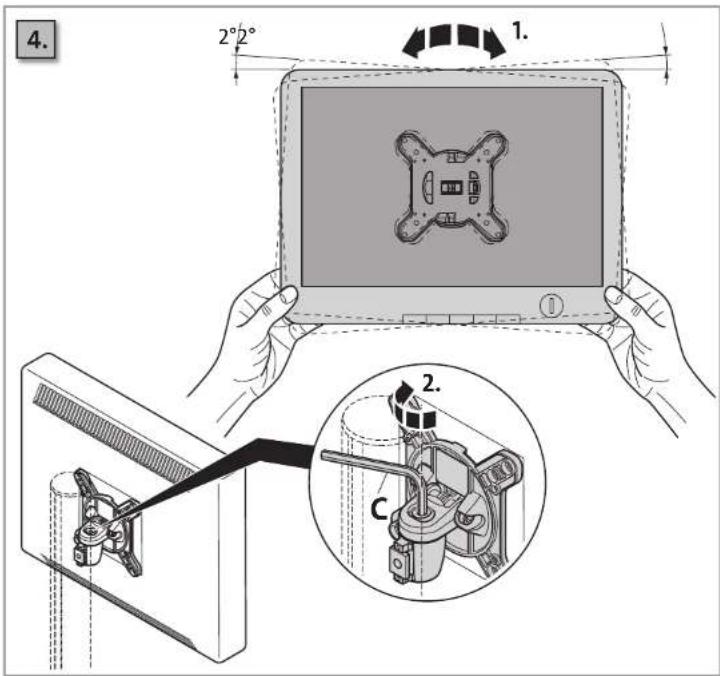

4. 2°2° 1. 2. C.

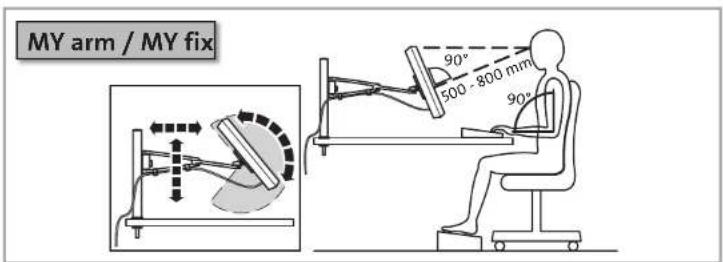

MY arm / MY fix 90° 500 - 800 mm 90°

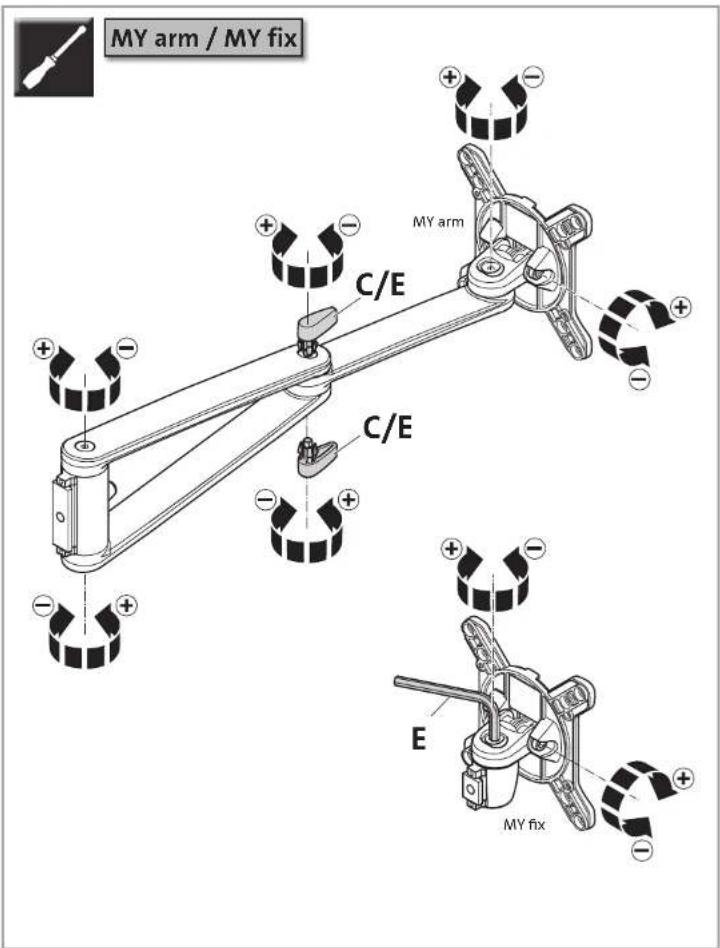

MY arm / MY fix C/E MY arm C/E E MY fix
