Type de produit	Support d'écran mural ou de bureau
Marque	Novus
Modèle	MY One Plus D
Charge maximale	6 kg (pour MY fix)
Compatibilité VESA	75 x 75 mm et 100 x 100 mm
Diamètre de pied (si applicable)	Jusqu'à 100 mm
Plage d'épaisseur de bureau (pour fixation par serre-joint)	14-40 mm
Inclinaison	± 2° (pour MY fix et MY arm)
Rotation	90° (pour MY arm)
Distance de déploiement (pour MY arm)	500 - 800 mm
Matériaux	Acier et plastique
Contenu du coffret	Bras, base, plaque VESA, vis, chevilles, clé Allen
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Garantie	2 ans
Pays d'origine	Allemagne

FOIRE AUX QUESTIONS - MY One Plus D Novus

Quel est le poids maximal supporté par le support MY One Plus D ?

Le poids maximal supporté est de 6 kg pour la fixation MY fix. Pour les autres configurations, veuillez vous référer à la notice.

Le support est-il compatible avec mon écran ?

Le support est compatible avec les écrans ayant une norme VESA 75x75 mm ou 100x100 mm. Vérifiez les dimensions au dos de votre écran.

Comment fixer le support sur un bureau ?

Utilisez la base adaptée (MY base P, MY base S, etc.) et suivez les instructions de montage. Pour un bureau, la fixation par serre-joint nécessite une épaisseur de 14-40 mm.

Puis-je incliner l'écran ?

Oui, l'inclinaison est réglable de ±2° sur les bras MY fix et MY arm.

Comment ajuster la tension du bras articulé ?

La tension se règle à l'aide de la clé Allen fournie. Reportez-vous au schéma de la notice pour localiser la vis de réglage.

Le support peut-il pivoter ?

Le bras MY arm permet une rotation de 90°. Pour les autres configurations, la rotation peut être limitée.

Quels outils sont fournis ?

Le coffret contient une clé Allen de 4 mm et 5 mm, ainsi que les vis et chevilles nécessaires.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs.

Où trouver les pièces de rechange ?

Contactez le service après-vente Novus au [phone] ou par email à [e-mail].

Le support est-il garanti ?

Oui, la garantie est de 2 ans contre tout défaut de fabrication.

MODE D'EMPLOI MY One Plus D Novus

novus

MY

Headquarters:

Novus Dahle GmbH & Co. KG

Breslauer Straße 34-38

49808 Lingen

Germany

Service contact:

Novus Dahle GmbH & Co. KG

Hessenweg 53

49811 Lingen

Germany

Tel.: [phone]

Fax: [phone]

E Mail: [e-mail]

Web: www.novus.de

© Copyright 2014 by Novus Dahle GmbH & Co. KG

859-0974 02/14 Technische und Design Änderungen vorbehalten! Technical and design modifications reserved!

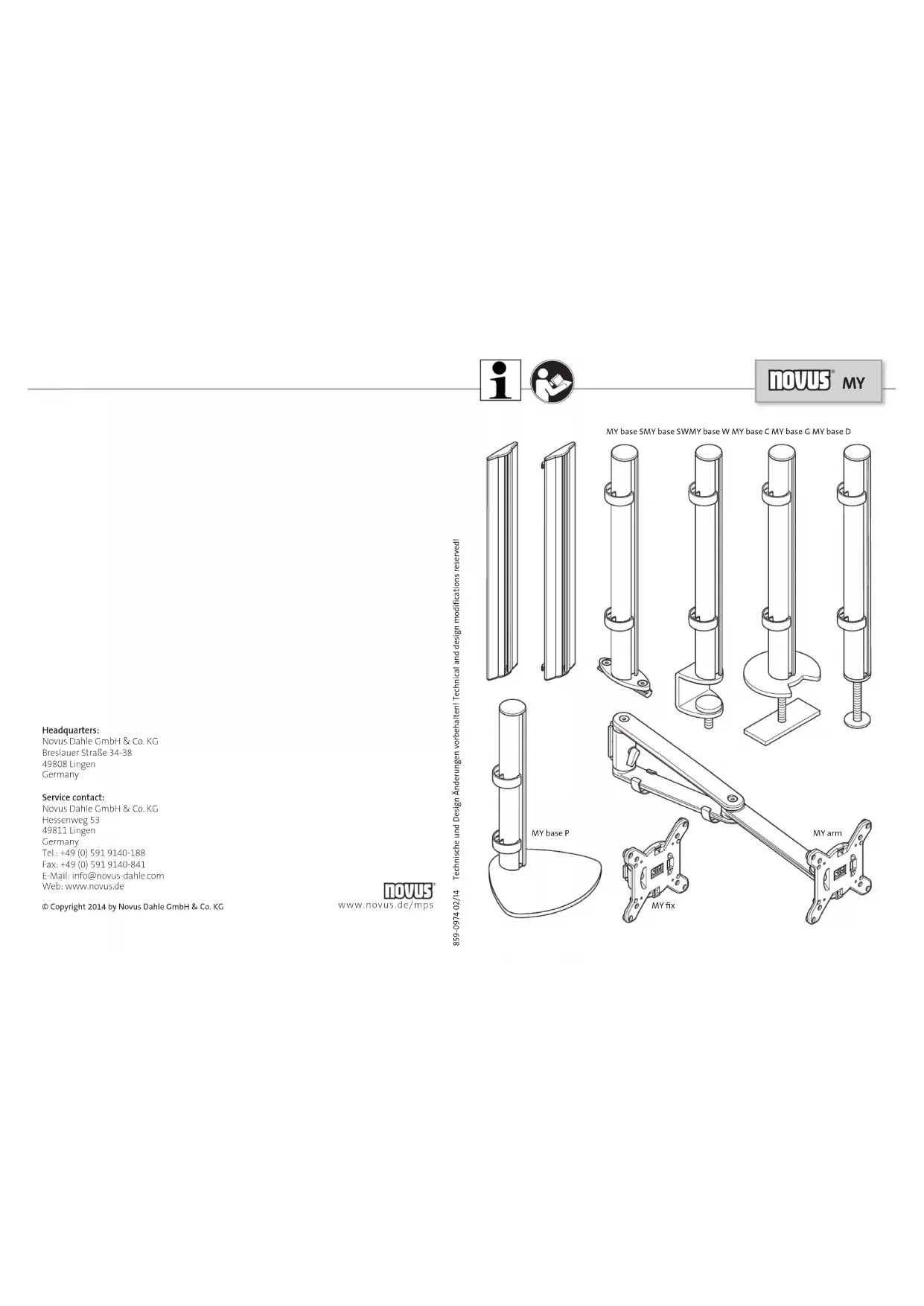

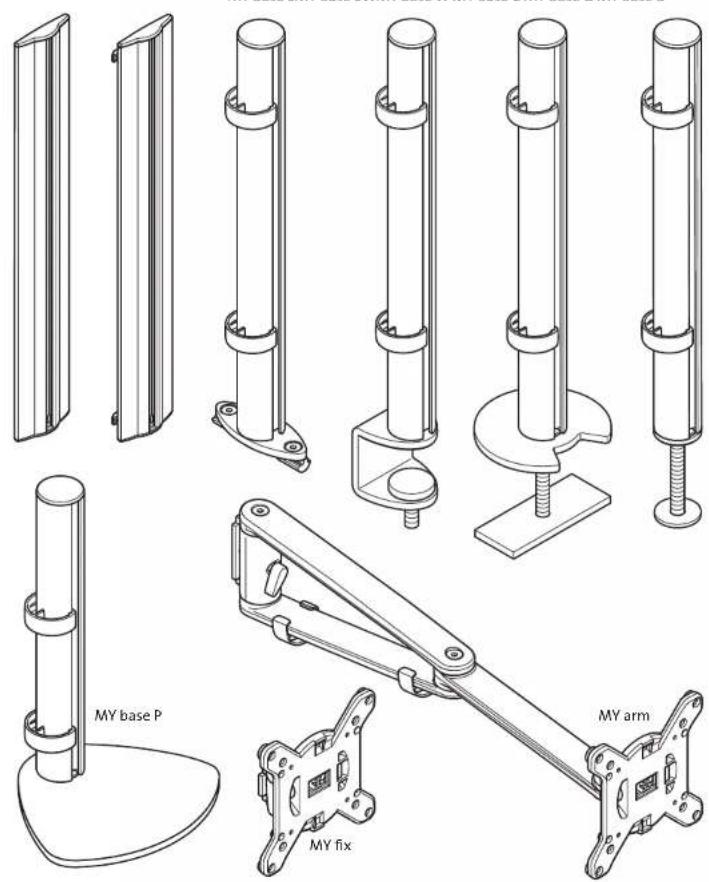

MY base P MY fix MY arm

novus

www.novus.de/mps

MY base SMY base SWMY base W MY base C MY base G MY base D

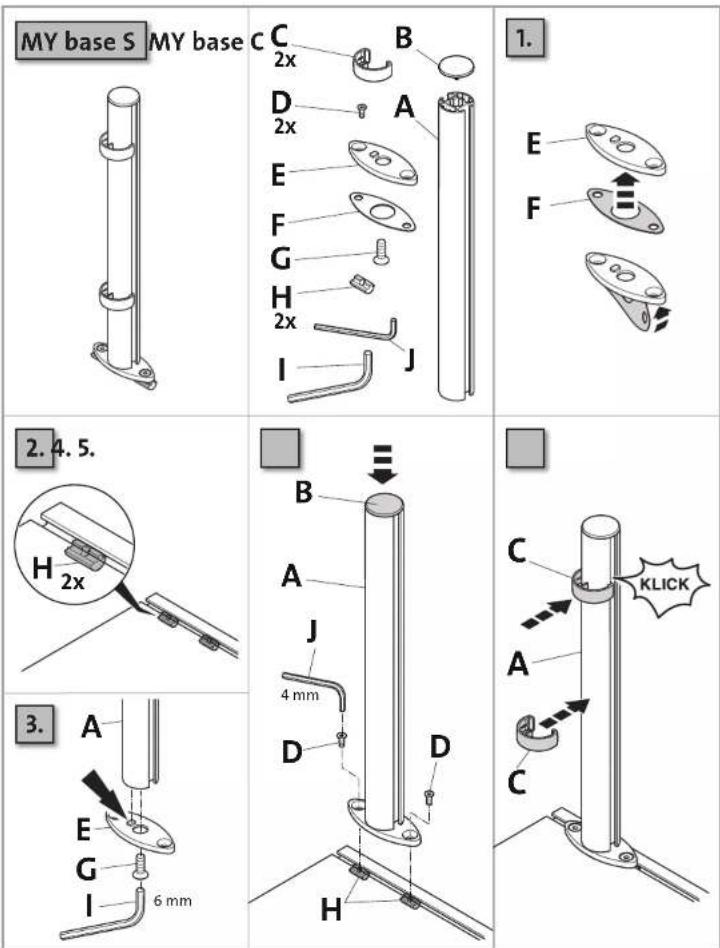

MY base S MY base C 2x C B D A 2x E F G H 2x I J 1. E F 2. 4. 5. H 2x 3. A E G 6 mm B A J 4 mm D D H C KLICK A C

C 2x B A D E F G H I 1. 2. E F E A E G 6 mm 3. 4. 5. A D B A 14-40 mm I 5 mm C KLICK A C

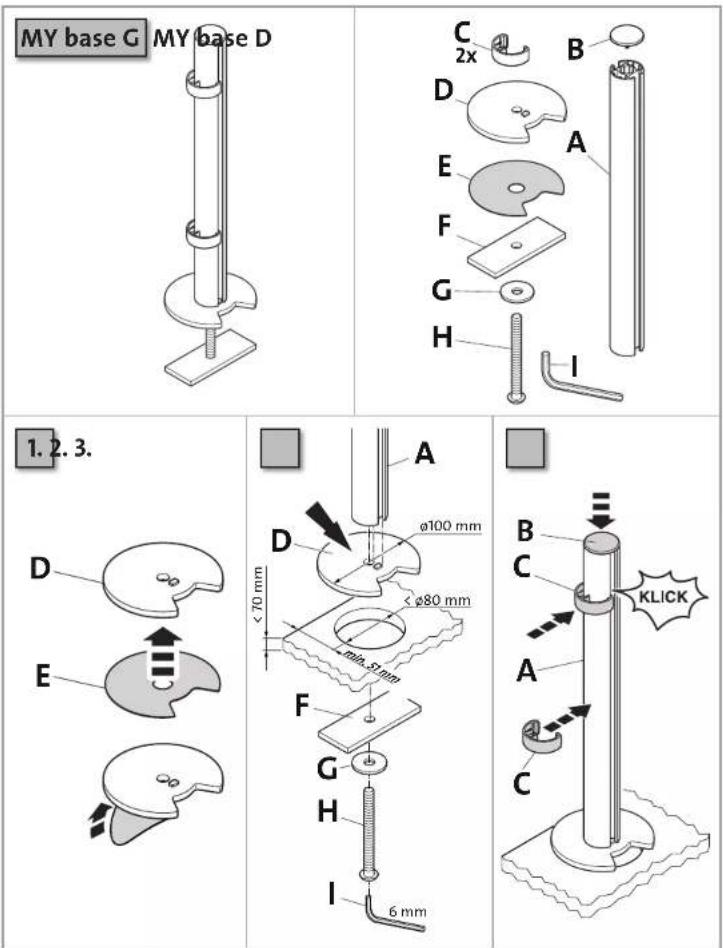

MY base G MY base D C 2x B D A E F G H I 1. 2. 3. D E <70 mm φ100 mm <φ80 mm 4mm x1 mm F G H I 6 mm B C KLICK A C

B A C 2x D E F G H 1. φ12mm φ50mm <70 mm D 2.3.4. D E A D F G H 6 mm B C KLICK A C

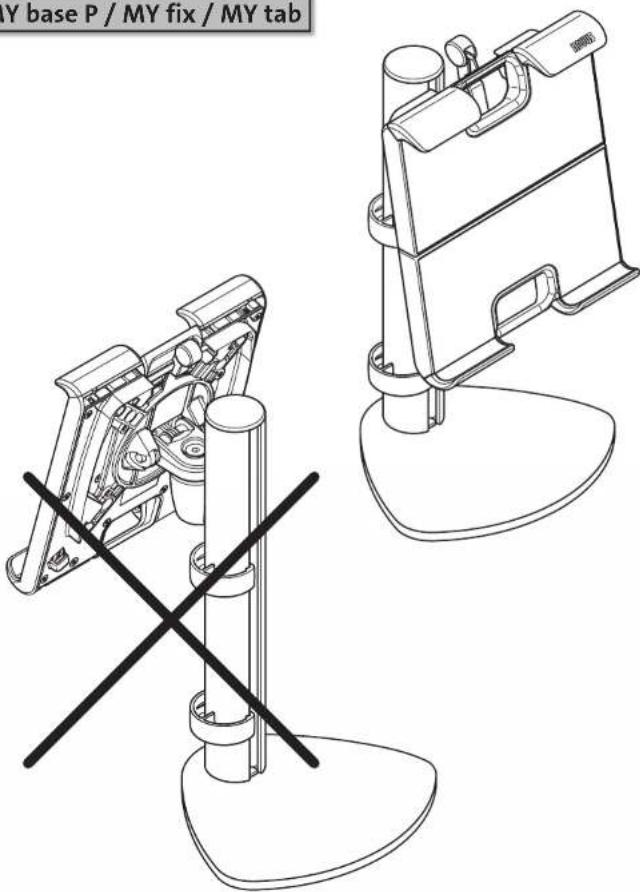

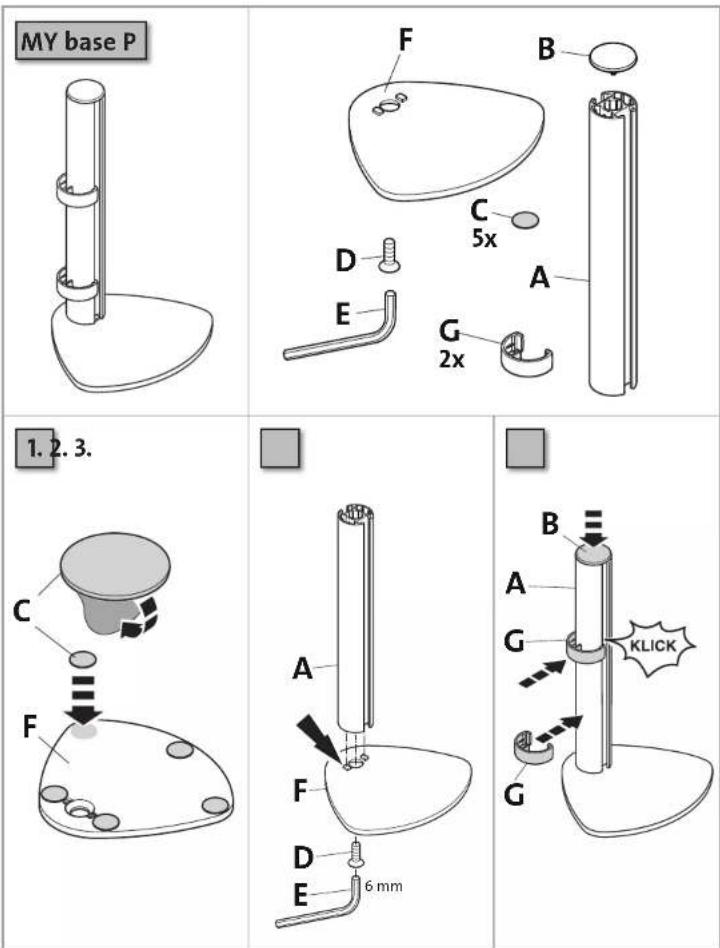

MY base P / MY fix / MY tab

MY base P / MY fix / MY tab

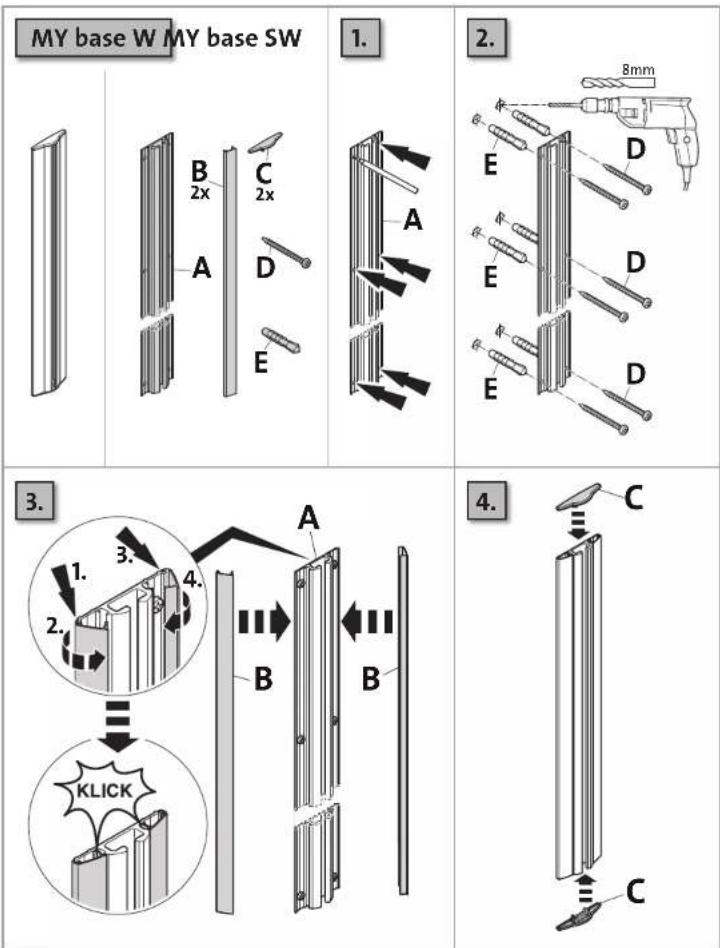

MY base W MY base SW 1. 2. 3. 4. 5. 6. 7. 8mm A B C D E E E E A B 3. 4. 5. 6. 7. 8mm A B C KLICK

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100.

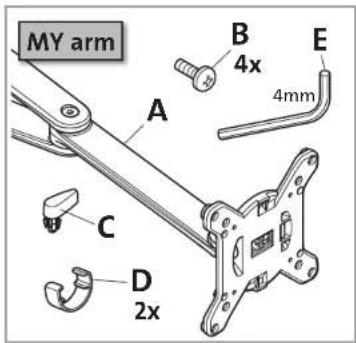

MY arm A B 4x E 4mm C D 2x

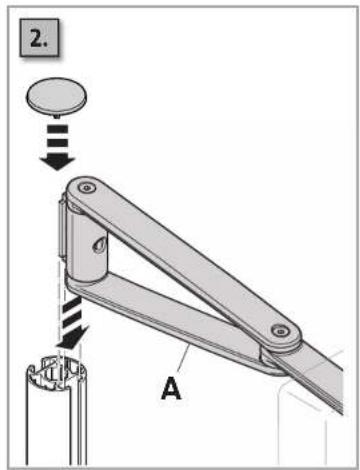

2. A

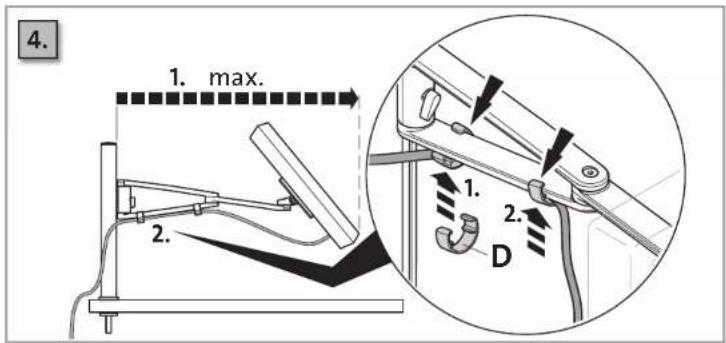

4. 1. max. 2. 1. 2. D

1. 75/100 STANDARD A B A 75 mm B 100 mm max. kg NOVUS MY max. 0 kg

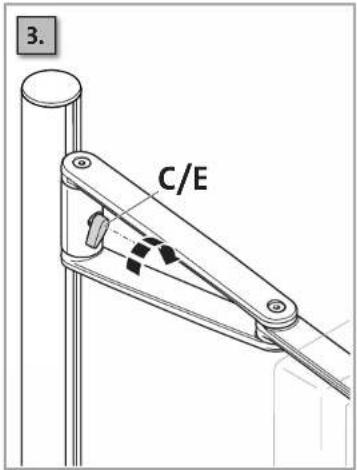

3. C/E

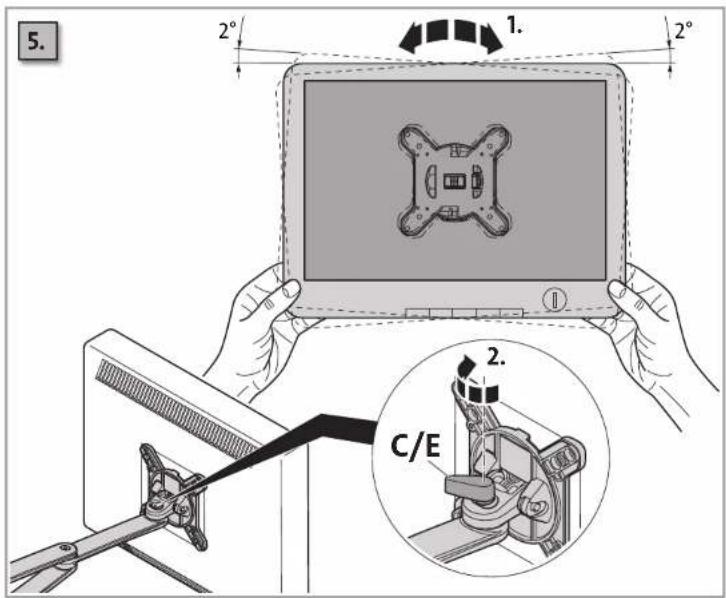

5. 2° 1. 2° C/E 2.

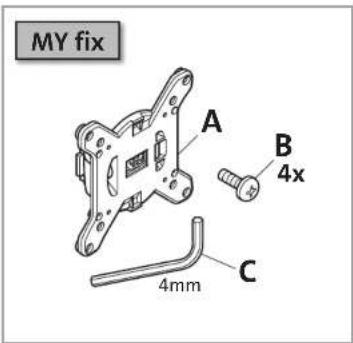

MY fix A B 4x C 4mm

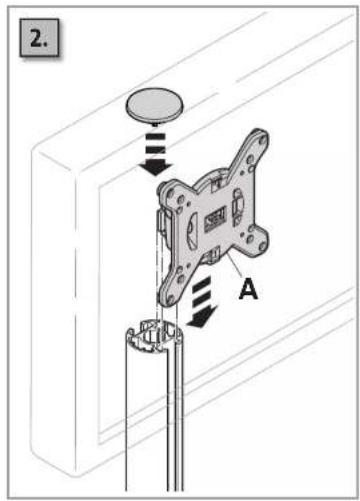

2.

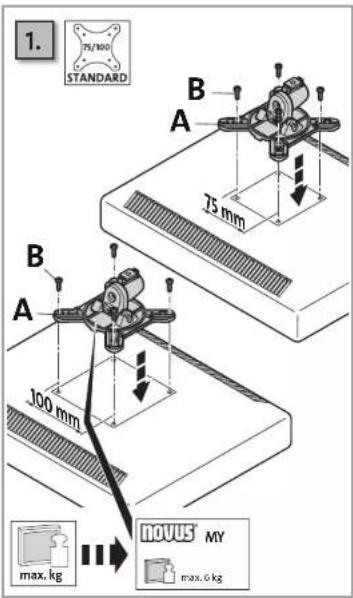

1. 75/100 STANDARD A B 75 mm B A 100 mm max. kg NOVUS MY max. 6 kg

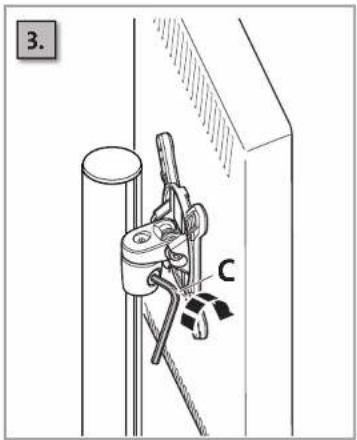

3.

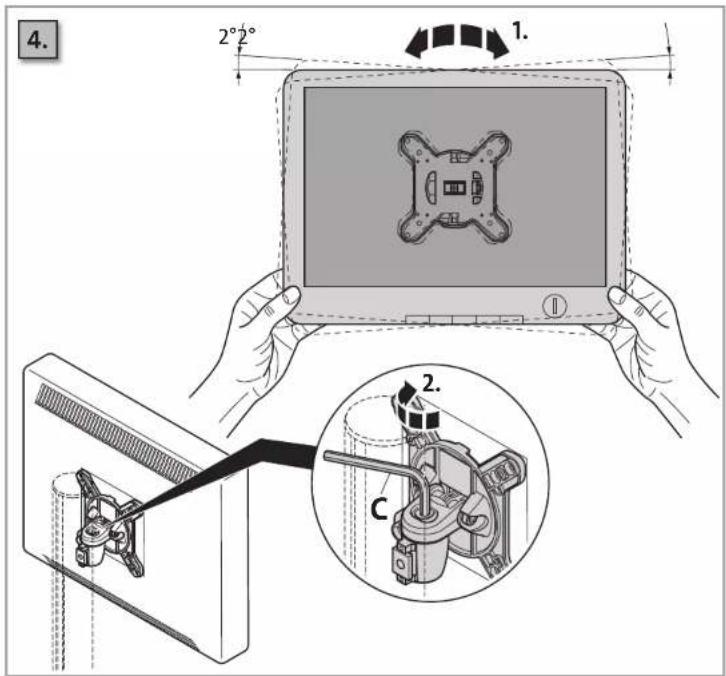

4. 2° 2° 1. 2. C

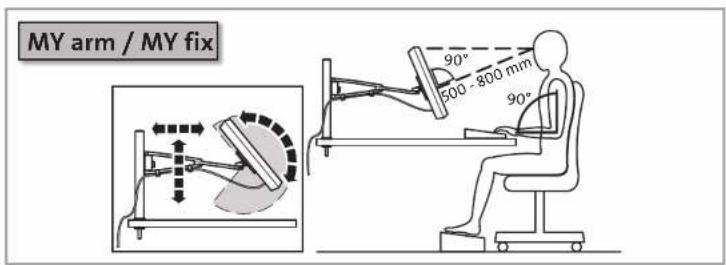

MY arm / MY fix 90° 500 - 800 mm 90°

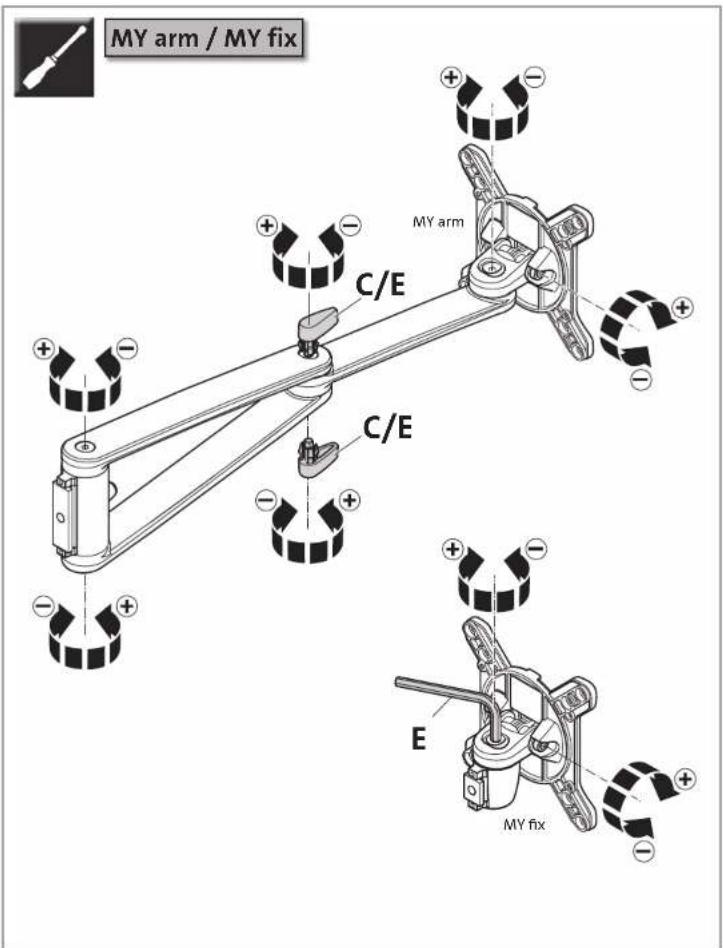

MY arm / MY fix C/E MY arm C/E E MY fix
