30475.B - Détecteur de mouvement Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de présence à infrarouges passifs
Marque	Vimar
Modèle	30475.B
Alimentation	BUS 29 V
Consommation	10 mA
Portée maximale	10 m
Portée typique	8 m
Angle de détection horizontal	112°
Angle de détection vertical min	36°
Nombre de niveaux de détection	4
Capteur crépusculaire	Oui, réglable de 0 à 100 %
Temporisation d'activation	10 à 250 s
Retard d'activation	0 à 62 s
Seuil d'impulsions PIR	1 à 10 impulsions
Largeur d'impulsions	0,125 à 8,000 s
Seuil tamper	0 à 15
Type de connexion	Bus TP
Compatibilité	Système By-me Plus
Nombre de blocs fonctionnels	1 (max. 4 groupes par bloc)
Indicateurs LED	Verte (détection), Rouge (tamper/configuration)
Format	2 modules
Installation	Par personnel qualifié, conforme aux normes en vigueur
Réglementation	REACH, DEEE

FOIRE AUX QUESTIONS - 30475.B Vimar

Comment installer le détecteur de mouvement Vimar 30475.B ?

L'installation doit être confiée à un personnel qualifié et exécutée conformément aux dispositions régissant l'installation du matériel électrique en vigueur dans le pays concerné. Le détecteur se monte sur un rail DIN ou dans une boîte d'encastrement (selon la gamme). Assurez-vous de respecter les distances de détection et d'éviter les obstructions.

Comment régler le seuil de luminosité ?

Le seuil de luminosité se règle de 0 à 100 % via le système By-me Plus. Une valeur de 100 % signifie que le détecteur n'intervient qu'en noir absolu, tandis qu'une valeur plus basse permet une intervention à des niveaux de luminosité plus élevés. Les paramètres par défaut sont à 100 %.

Comment configurer la durée d'activation ?

La durée d'activation se paramètre entre 10 et 250 secondes. Pendant cette période, le détecteur vérifie s'il y a des mouvements supplémentaires. Si un mouvement est détecté, un nouveau message est envoyé à l'actionneur associé à la fin de l'intervalle, indépendamment du réglage de luminosité.

Que signifie le clignotement de la LED verte ?

La LED verte clignote à chaque détection de présence lorsque le dispositif est actif (installation anti-effraction désinsérée ou absente). Cela indique que le capteur PIR a détecté un mouvement.

Que signifie le clignotement de la LED rouge ?

La LED rouge clignote en cas d'alarme tamper (ouverture du boîtier). Elle reste fixe pendant la configuration (appui sur le bouton de configuration).

Quels sont les paramètres par défaut du détecteur ?

Les paramètres par défaut sont : seuil tamper = 0, retard activation = 0 s, seuil luminosité = 100 %, seuil impulsions PIR = 3, largeur impulsions = 0,375 s.

Comment modifier le nombre d'impulsions PIR ?

Le nombre d'impulsions PIR se règle de 1 à 10 via le système By-me Plus. Une valeur plus élevée réduit les fausses détections en nécessitant plusieurs impulsions successives pour déclencher. La valeur par défaut est 3.

Peut-on utiliser ce détecteur avec un système d'alarme ?

Oui, ce détecteur est conçu pour fonctionner avec le système By-me Plus de Vimar, qui peut intégrer des fonctions d'alarme. Il envoie un message ON sur détection de mouvement et condition de luminosité.

Quelle est la portée de détection ?

La portée maximale est de 10 m (8 m typique) avec un angle de détection horizontal de 112° et vertical minimal de 36°. La détection est volumétrique sur 4 niveaux.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour dépoussiérer le détecteur. Évitez les produits chimiques ou abrasifs qui pourraient endommager le boîtier ou le capteur. Ne jamais utiliser de liquide directement sur l'appareil.

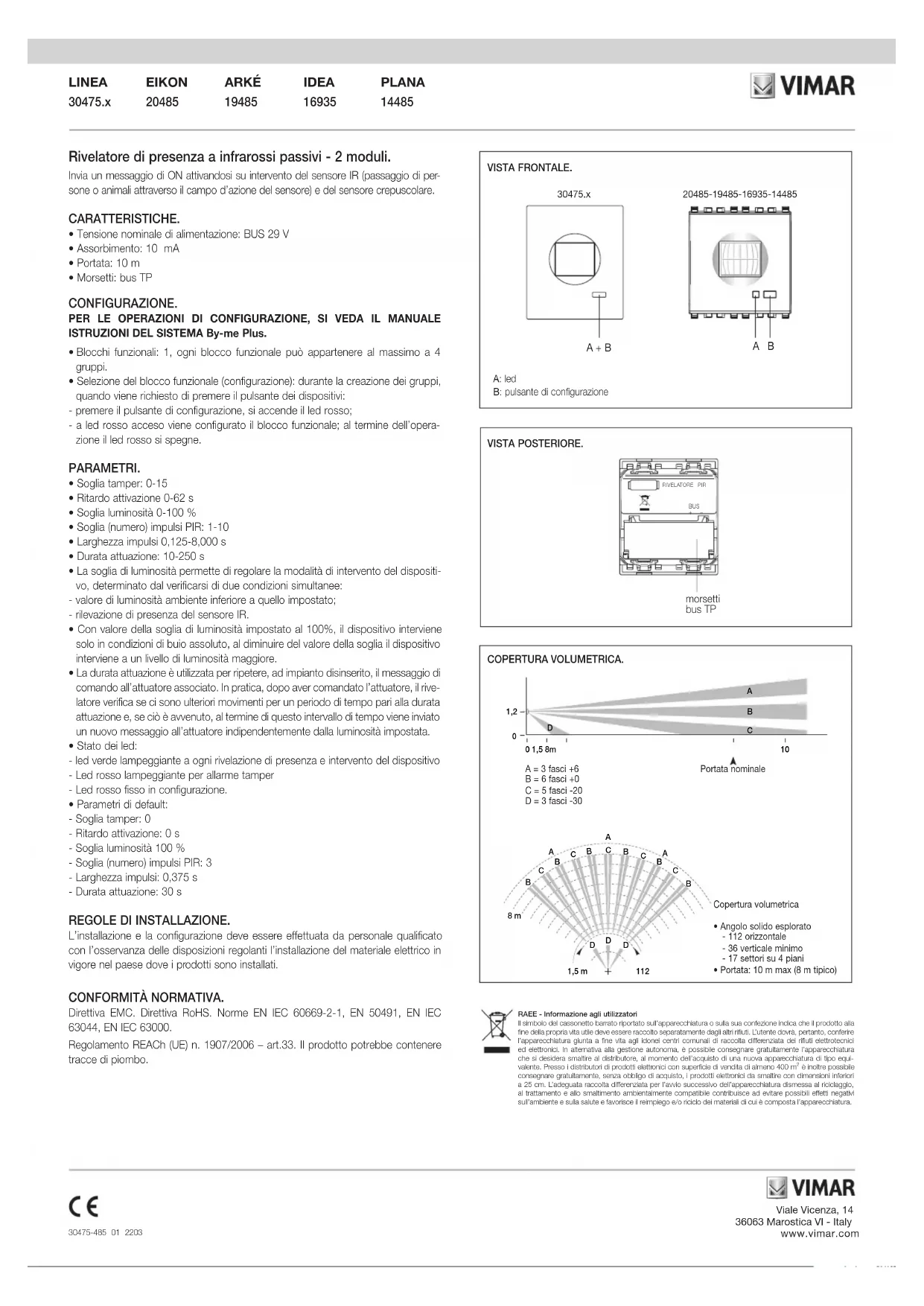

MODE D'EMPLOI 30475.B Vimar

Détecteur de présence à infrarouges passifs - 2 modules.

Envoie un message de ON en s'activant sur intervention du capteur IR (passage de personnes ou animaux dans le champ d'action du capteur) et du capteur crépusculaire.

CARACTÉRISTIQUES.

• Tension nominale d'alimentation : BUS 29 V
- Absorption: 10mA
- Capacité : 10 m
- Bornes : bus TP

CONFIGURATION.

POUR LES OPÉRATIONS DE CONFIGURATION, CONSULTER LE MANUEL D'INSTRUCTIONS DU SYSTÈME By-me Plus.

• Blocs fonctionnels : 1, chaque bloc peut appartenir au maximum à 4 groupes.
• Sélection du bloc fonctionnel (configuration) : pendant la création des groupes, lorsque l'app demande d'appuyer sur le bouton des dispositifs :
• appuyer sur le bouton de configuration ; la led rouge s'allume ;
• lorsque la led rouge est allumée, l'app configure le bloc fonctionnel ; à la fin de l'opération, la led rouge s'éteint.

PARAMÈTRES.

• seuil tamper : 0-15
  • retard activation 0-62 s
  • seuil luminosité 0-100 %
  • seuil (nombre) impulsions PIR : 1-10
  • largeur impulsions 0,125-8.000 s
  • durée d'activation: 10-250 s

- Le seuil de luminosité permet de régier la modalité d'intervention du dispositif, déterminé par la vérification de deux conditions simultanées :

- valeur de luminosité milieu inférieure à celle programmée ;

- détection de présence du capteur IR.

- Avec une valeur du seuil de luminosité introduit à 100%, le dispositif n'intervient que dans des conditions de noir absolu ; avec la diminution du seuil, le dispositif intervient à un niveau de luminosité supérieur.

- La durée d'activation en œuvre est utilisé pour répéter, le système est désarmé, le message de commande à l'actionneur associé. En pratique, après avoir commandé l'actionneur, le détecteur vérifie s'il existe des mouvements supplémentaires pour une période de temps égale à la durée de mise en œuvre et, si cela se produit, à la fin de cet intervalle de temps va envoyer un nouveau message à l'actionneur de manière indépendante le réglage de luminosité.

• Etat des led :
• led verte clignotante à chaque relevé de présence et intervention du dispositif (avec installation anti-effraction désinsérée ou absente)
• led rouge clignotante pour pour alarme tamper
• led rouge fixe en configuration.
• Paramètres par défaut :
• Seuil tamper : 0
• Retard activation : 0 s
• Seuil luminosité 100 %
• Seuil (nombre) impulsions PIR: 3
• Largeur impulsions : 0,375 s.

RÈGLES D'INSTALLATION.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

VUE FRONTALE.

Couverture volumétrique
- Angle solid de détection:
- 112 horizontal
- 36 min. vertical
- secteurs en 4 niveaux
• Portée: 10 m max (8 m typique)

DEEE - Informations pour les utilisateurs

Le symbole du caisson campé, là ou il est reporté sur l'appareil ou l'emballage. Indique que le produit en fin de vie doit être collecte séparément des autres d'ochets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions intérieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil on fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les offsets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composée.
