30529.B - Détecteur de mouvement Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement double technologie (IR passif + micro-ondes)
Marque	Vimar
Modèle	30529.B
Alimentation	12 Vcc SELV ±25%
Absorption maximale	28 mA (15 mA en veille)
Température de fonctionnement	-10 °C à +40 °C
Fréquence micro-ondes	24,125 GHz à 16 dBm
Indice de sécurité	2 (EN 50131-2-4)
Classe environnementale	II (EN 50131-2-4)
Protection anti-sabotage	Oui, antivandalisme intégré (contre l'ouverture)
Portée de détection	Environ 6 m (angle 90°, hauteur 1,2 m)
Angle de détection	90° (horizontal)
Hauteur d'installation recommandée	1,2 m (encastré) ou 2,1 m (saillie avec support art. 00802)
Nombre de modules	2 modules
Compatibilité centrales	Vimar 03800, 03801, 03802
Sorties	Alarme (A), Effraction (T), Masquage (M), EOL
Entrées	Alimentation +12 V, - (GND), SET (statut installation)
Fonctions principales	Détection AND/OR, détection masquage, temporisation, seuil crépusculaire, led de signalisation configurable
Utilisation	Intérieur, systèmes d'alarme et éclairage temporisé (automatismes)
Certification	IMQ (sécurité) pour installation encastrée
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs ou solvants
Sécurité	Respecter les normes d'installation électrique en vigueur ; alimentation SELV
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente Vimar
Poids (estimé)	Environ 100 g

FOIRE AUX QUESTIONS - 30529.B Vimar

Comment installer le détecteur 30529.B ?

Installez le détecteur à l'intérieur, à 1,2 m du sol pour une installation encastrée (support 2 modules) ou à 2,1 m en saillie avec le support art. 00802 (non certifié IMQ). Évitez les sources de chaleur, la lumière directe et les objets métalliques devant le capteur. Utilisez des câbles blindés, longueur max 100 m.

Comment régler la sensibilité du détecteur ?

La sensibilité micro-ondes se règle via le potentiomètre TR1 (tourner ∪ pour augmenter, ∩ pour diminuer). La sensibilité infrarouge se règle via le dip-switch DS1-1 : ON = haute, OFF = normale. La sensibilité maximale micro-ondes correspond à la zone du diagramme ; la minimale réduit la portée à environ 1 m.

Comment fonctionne la double technologie ?

Le détecteur combine un capteur infrarouge passif (PIR) et un capteur micro-ondes. En mode AND par défaut, les deux capteurs doivent détecter un mouvement pour déclencher une alarme. En cas de masquage, le détecteur peut basculer automatiquement en logique OR. En mode désinséré, seul le PIR est actif.

Que faire si la led reste toujours allumée ?

Vérifiez la tension d'alimentation : elle doit être de 12 Vcc SELV ±25%. Si la tension est correcte, la led allumée en continu peut indiquer un défaut. Consultez la notice pour les tests.

Comment connecter le détecteur à une centrale By-alarm Plus ?

Branchez l'alimentation sur les bornes + et -. La borne SET se connecte à une sortie AUX configurée pour le statut secteur (inséré/désinséré). Les sorties A, T, M et EOL se connectent aux bornes T de la centrale selon le type d'équilibrage souhaité (simple, double ou triple). Utilisez les cavaliers J1, J2, J3 pour configurer les résistances d'équilibrage.

Comment utiliser le détecteur pour commander un éclairage temporisé ?

En mode désinséré (entrée SET au niveau haut), le détecteur peut commander la sortie alarme (A) en fonction de la détection PIR et du seuil crépusculaire (réglé par TR2). La durée d'activation se règle via DS2-1 : OFF = 20 s, ON = 60 s. La sortie s'ouvre 4 secondes lors de chaque détection.

Comment désactiver le capteur micro-ondes ?

Le capteur micro-ondes est automatiquement désactivé lorsque l'entrée SET est au niveau haut (installation désinsérée). Pour le désactiver en mode inséré, vous pouvez configurer la centrale pour couper l'alimentation du détecteur via une sortie AUX ou utiliser un relais externe. Voir les schémas de connexion dans la notice.

Quelle est la portée de détection du détecteur ?

La portée maximale est d'environ 6 mètres au centre (angle 0°) selon le diagramme de couverture, avec un angle de détection horizontal de 90°. La portée réelle dépend de la sensibilité réglée et de l'environnement.

Comment configurer la led de signalisation ?

Utilisez le dip-switch DS1-2 : ON = led activée, OFF = led désactivée. Lorsqu'elle est activée, la led s'allume en cas de détection en mode désinséré, et en cas d'alarme en mode inséré (reste allumée 30 s après désinsertion). En mode désinséré avec led désactivée, elle reste éteinte.

Que faire en cas de fausses alarmes fréquentes ?

Vérifiez les sources possibles : animaux domestiques, variations de température, objets en mouvement (rideaux). Réduisez la sensibilité micro-ondes et/ou infrarouge. Assurez-vous que le détecteur n'est pas exposé à des courants d'air chaud ou à la lumière directe. Évitez d'installer deux détecteurs proches ou avec des zones de couverture qui se chevauchent.

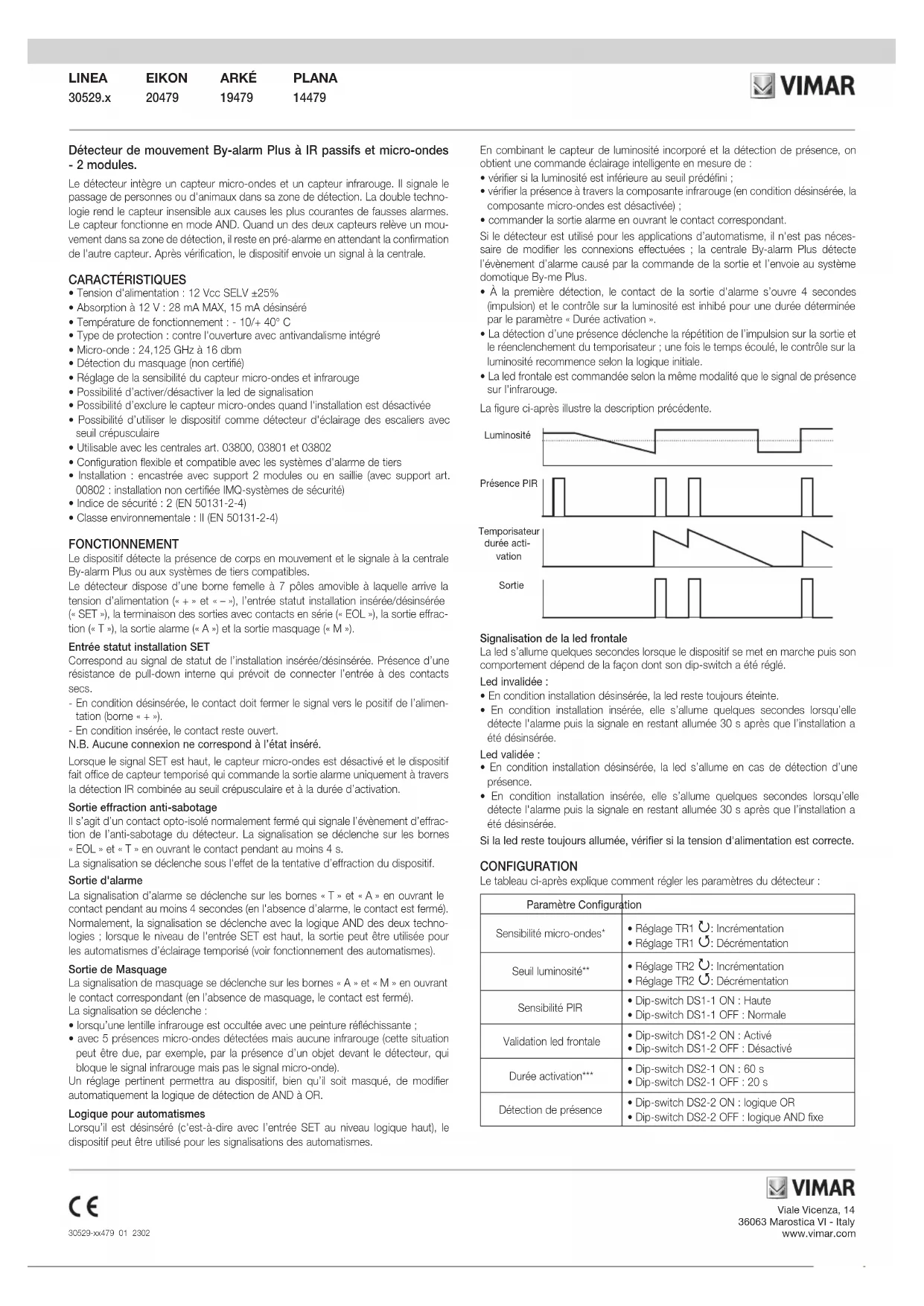

MODE D'EMPLOI 30529.B Vimar

Détecteur de mouvement By-alarm Plus à IR passifs et micro-ondes - 2 modules.

Le détecteur intègre un capteur micro-ondes et un capteur infrarouge. Il signale le passage de personnes ou d'animaux dans sa zone de détection. La double technologie rend le capteur insensible aux causes les plus courantes de fausses alarmes. Le capteur fonctionne en mode AND. Quand un des deux capteurs relève un mouvement dans sa zone de détection, il reste en pré-alarme en attendant la confirmation de l'autre capteur. Après vérification, le dispositif envoie un signal à la centrale.

CARACTÉRISTIQUES

• Tension d'alimentation : 12 Vcc SELV ±25%
- Absorption à 12 V : 28 mA MAX, 15 mA désinséré
- Température de fonctionnement : - 10/+ 40° C
- Type de protection : contre l'ouverture avec antivandalisme intégré
- Micro-onde : 24,125 GHz à 16 dbm
• Détection du masquage (non certifié)
- Réglage de la sensibilité du capteur micro-ondes et infrarouge
- Possibilité d'activer/désactiver la led de signalisation
- Possibilité d'exclure le capteur micro-ondes quand l'installation est désactivée
- Possibilité d'utiliser le dispositif comme détecteur d'éclairage des escaliers avec seuil crépusculaire
- Utilisable avec les centrales art. 03800, 03801 et 03802
- Configuration flexible et compatible avec les systèmes d'alarme de tiers
- Installation : encastrée avec support 2 modules ou en saillie (avec support art. 00802 : installation non certifiée IMQ-systèmes de sécurité)
- Indice de sécurité : 2 (EN 50131-2-4)
- Classe environnementale : II (EN 50131-2-4)

FONCTIONNEMENT

Le dispositif détecte la présence de corps en mouvement et le signale à la centrale By-alarm Plus ou aux systèmes de tiers compatibles.

Le détecteur dispose d'une borne femelle à 7 pôles amovible à laquelle arrive la tension d'alimentation (« + » et « - »), l'entrée statut installation insérée/désinsérée (« SET »), la terminaison des sorties avec contacts en série (« EOL »), la sortie effraction (« T »), la sortie alarme (« A ») et la sortie masquage (« M »).

Entrée statut installation SET

Correspond au signal de statut de l'installation insérée/désinsérée. Présence d'une résistance de pull-down interne qui prévoit de connecter l'entrée à des contacts secs.

- En condition désinsérée, le contact doit fermer le signal vers le positif de l'alimentation (borne « + »).

- En condition insérée, le contact reste ouvert.

N.B. Aucune connexion ne correspond à l'état inséré.

Lorsque le signal SET est haut, le capteur micro-ondes est désactivé et le dispositif fait office de capteur temporisé qui commande la sortie alarme uniquement à travers la détection IR combinée au seuil crépusculaire et à la durée d'activation.

Il s'agit d'un contact opto-isolé normalement fermé qui signale l'évènement d'effraction de l'anti-sabotage du détecteur. La signalisation se déclenche sur les bornes « EOL » et « T » en ouvrant le contact pendant au moins 4 s.

La signalisation se déclenche sous l'effet de la tentative d'effraction du dispositif.

Sortie d'alarme

La signalisation d'alarme se déclenche sur les bornes « T » et « A » en ouvrant le contact pendant au moins 4 secondes (en l'absence d'alarme, le contact est fermé). Normalement, la signalisation se déclenche avec la logique AND des deux technologies ; lorsque le niveau de l'entrée SET est haut, la sortie peut être utilisée pour les automatismes d'éclairage temporisé (voir fonctionnement des automatismes).

Sortie de Masquage

La signalisation de masquage se déclenche sur les bornes « A » et « M » en ouvrant le contact correspondant (en l'absence de masquage, le contact est fermé).

La signalisation se déclenche :

- lorsqu'une lentille infrarouge est occultée avec une peinture réfléchissante ;

- avec 5 présences micro-ondes détectées mais aucune infrarouge (cette situation peut être due, par exemple, par la présence d'un objet devant le détecteur, qui bloque le signal infrarouge mais pas le signal micro-onde).

Un réglage pertinent permettra au dispositif, bien qu'il soit masqué, de modifier automatiquement la logique de détection de AND à OR.

Logique pour automatismes

Lorsqu'il est désinséré (c'est-à-dire avec l'entrée SET au niveau logique haut), le dispositif peut être utilisé pour les signalisations des automatismes.

En combinant le capteur de luminosité incorporé et la détection de présence, on obtient une commande éclairage intelligente en mesure de :

• vérifier si la luminosité est inférieure au seuil prédéfini ;
• vérifier la présence à travers la composante infrarouge (en condition désinsérée, la composante micro-ondes est désactivée) ;
• commander la sortie alarme en ouvrant le contact correspondant.

Si le détecteur est utilisé pour les applications d'automatisme, il n'est pas nécessaire de modifier les connexions effectuées ; la centrale By-alarm Plus détecte l'évènement d'alarme causé par la commande de la sortie et l'envoie au système domotique By-me Plus.

• À la première détection, le contact de la sortie d'alarme s'ouvre 4 secondes (impulsion) et le contrôle sur la luminosité est inhibé pour une durée déterminée par le paramètre « Durée activation ».
• La détection d'une présence déclenche la répétition de l'impulsion sur la sortie et le réenclenchement du temporisateur ; une fois le temps écoulé, le contrôle sur la luminosité recommence selon la logique initiale.
• La led frontale est commandée selon la même modalité que le signal de présence sur l'infrarouge.

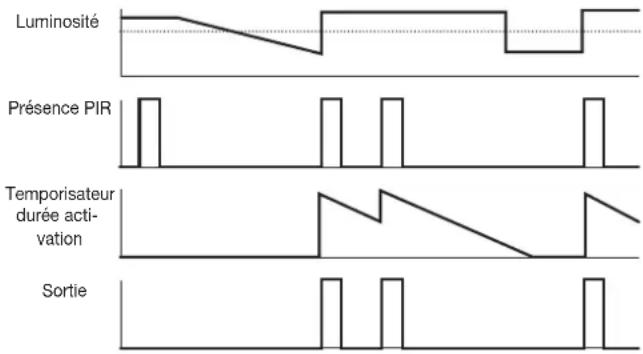

La figure ci-après illustre la description précédente.

Luminosité Présence PIR Temporisateur durée activ- ation Sortie

Signalisation de la led frontale

La led s'allume quelques secondes lorsque le dispositif se met en marche puis son comportement dépend de la façon dont son dip-switch a été réglé.

Led invalidée :

• En condition installation désinsérée, la led reste toujours éteinte.
• En condition installation insérée, elle s'allume quelques secondes lorsqu'elle détecte l'alarme puis la signale en restant allumée 30 s après que l'installation a été désinsérée.

Led validée :

- En condition installation désinsérée, la led s'allume en cas de détection d'une présence.

- En condition installation insérée, elle s'allume quelques secondes lorsqu'elle détecte l'alarme puis la signale en restant allumée 30 s après que l'installation a été désinsérée.

Si la led reste toujours allumée, vérifier si la tension d'alimentation est correcte.

CONFIGURATION

Le tableau ci-après explique comment régler les paramètres du détecteur :

Paramètre Configuration
Sensibilité micro-ondes*	Réglage TR1 ∪: IncrémentationRéglage TR1 ∪: Décrémentation
Seuil luminosité**	Réglage TR2 ∪: IncrémentationRéglage TR2 ∪: Décrémentation
Sensibilité PIR	Dip-switch DS1-1 ON : HauteDip-switch DS1-1 OFF : Normale
Validation led frontale	Dip-switch DS1-2 ON : ActivéDip-switch DS1-2 OFF : Désactivé
Durée activation***	Dip-switch DS2-1 ON : 60 sDip-switch DS2-1 OFF : 20 s
Détection de présence	Dip-switch DS2-2 ON : logique ORDip-switch DS2-2 OFF : logique AND fixe

* Le capteur à micro-ondes peut également détecter le mouvement à travers les murs ; il est donc nécessaire de régler la sensibilité en fonction de l'environnement dans lequel l'on se trouve. La sensibilité maximale correspond à la zone indiquée sur le diagramme de couverture ; la sensibilité minimale correspond à une zone de forme analogue, mais limitée à 1 m env.
** Le seuil crépusculaire est utilisé pour détecter une présence dans les applications d'automatismes (commande d'un éclairage temporisé en condition désinsérée).
*** S'utilise durant la détection d'une présence dans les applications d'automatismes.

Configuration des sorties

Pour simplifier l'installation, le détecteur renferme une résistance d'équilibrage dont la valeur est adaptée pour être utilisée avec les centrales 03800, 03801 et 03802. La figure ci-dessous illustre le schéma de contact de la sortie et la connexion avec la résistance interne d'équilibrage.

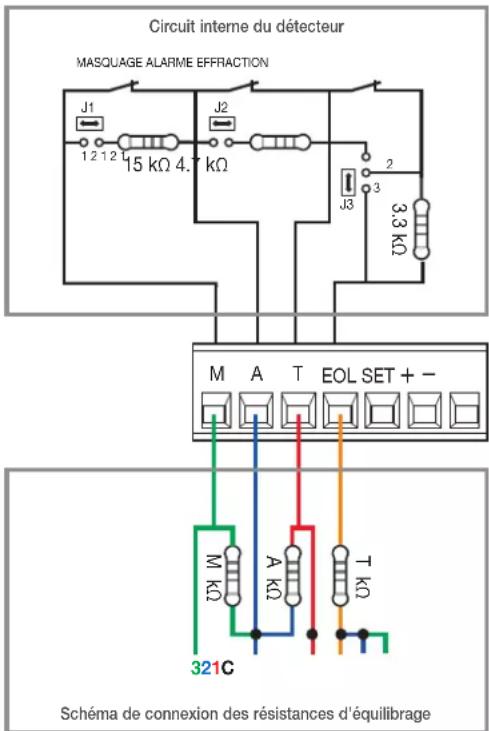

Circuit interne du détecteur MASQUAGE ALARME EFFRACTION J1 1 2 1 2 15 kΩ 4.7 kΩ J2 3 J3 2 3,3 kΩ M A T EOL SET + - M kΩ A kΩ T kΩ 321C Schéma de connexion des résistances d'équilibrage

• Pour la sortie Effraction (T), la résistance est insérée en série au contact.
• Pour la sortie Alarme (A), la résistance est insérée parallèlement au contact.
• Pour la sortie Masquage (M), la résistance est reliée parallèlement au contact correspondant.

Si des valeurs de résistance différentes sont nécessaires, il est possible d'exclure la résistance interne en intervenant sur le pontage Cavalier correspondant et de relier extérieurement en série la résistance appropriée, en ayant soin de reproduire la même connexion (voir la partie inférieure de la figure ci-dessus).

Le tableau ci-après illustre le mode de réglage de chaque résistance interne d'équilibrage.

Description Options
Résistance interne pour simple équilibrage	Cavalier J3 sur 1-2 : Exclusion contact EffractionCavalier J3 sur 2-3 : Résistance exclue (court-circuitée)
Résistance interne pour double équilibrage	Cavalier J2 sur 1-2 : InséréeCavalier J2 sur 2-3 : Exclue (ouverte)
Résistance interne pour triple équilibrage	Cavalier J1 sur 1-2 : InséréeCavalier J1 sur 2-3 : Exclue (ouverte)

La charge maximale pilotable avec la sortie Anti-sabotage correspond à 250 mA 24 V résistifs.

BRANCHEMENTS

• Les connexions filaires de l'installation anti-intrusion sont fixées sur un connecteur femelle amovible (qui facilite la pose) qui s'enclenche sur le connecteur mâle à l'arrière du dispositif. Relier le blindage du câble uniquement sur la centrale, avec le conducteur négatif de l'alimentation.
• Séparer l'alimentation de la sirène de celle des détecteurs.
• S'assurer que les entrées de la centrale ont été configurées correctement, avec la même signification que les sorties du dispositif.
• L'entrée SET détermine la logique de fonctionnement du dispositif. Le secteur d'appartenance du détecteur doit avoir été attribué à la sortie de la centrale (connectée à SET).
• Sur les centrales By-alarm Plus 03800, 03801 et 03802, il est possible d'utiliser une des sorties AUX disponibles, convenablement configurée (consulter le manuel de programmation)
• Sur les modules d'extension 03808 et 03819, il est possible d'utiliser la sortie AUX disponible, convenablement configurée. Dans l'alternative, il est possible d'utiliser une borne E/S convenablement configurée (consulter le manuel de programmation), à l'aide du relais 03809.

CONSIGNES D'INSTALLATION

• L'installation doit être réalisée conformément aux dispositions qui régissent la pose du matériel électrique en vigueur dans le pays concerné.
• Installer à l'écart de toute source de chaleur et de la lumière directe.
• Ne pas installer 2 capteurs proches l'un de l'autre ou dont les zones de couverture se surmontent.
• Installer en des points où le champ de détection n'est géné par aucun objet.
• À la mise en marche, le détecteur procède à un self test de 120 s au terme duquel il entre en service.
• Si le détecteur est installé dans des boîtes d'encastrement, pour garantir la protection contre l'ouverture et l'arrachement, utiliser exclusivement des supports à 2 modules fixés par les 2 vis anti-effraction comprises avec le détecteur. Dans ce cas, pour démonter le détecteur, il faudra utiliser un tournevis pour intervenir sur les 4 dents de fixation.
• Les objets métalliques posés devant le détecteur peuvent réduire sa sensibilité. Éviter d'installer le détecteur derrière des grilles, des profilés, des bords, des grillages et des étagères en métal.
• Ne pas installer le détecteur sur une cloison mobile ou pouvant subir des chocs ou des vibrations.
• Ne pas installer le détecteur contre l'antenne GSM.
• Le capteur double technologie est un dispositif d'intérieur qui doit être logé dans une boîte d'encastrement, à 1,20 m du plancher. Pour le montage en saillie des articles Eikon, Arké et Plana, il est également possible d'utiliser le support extérieur Vimar art. 00802.
• La tension d'alimentation doit être de type Safety Extra Low Voltage (SELV).
• Pour l'installation, utiliser des câbles blindés sans halogène, compatibles avec la pose de câbles d'énergie de Classe 1 (U0 = 400 V) VIMAR 01734 (2x0,50mm² + 4x0,22mm²).
• La longueur des raccordements ne doit pas dépasser 100 m.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations destinées aux utilisateurs

Le pictogramma de la poubelle barrée apposé sur l'appareil ou sur l'emballage indique que la produit doit être séparé des autres dechets à la fin de son cycle de vie. L'utilisateur devra confiéril appareil à un centre municipal de tri selectif des déchets électroniques et électrotechniques. Outre la gestion autonome, le détenteur pourra également confier gratuitement l'appareil qu'il veut mettre au rebut à un distributeur au moment de l'achat d'un nouveau appareil aux caractéristiques équivalentes. Les distribuções de material électronique disposant d'une surface de vente superieure à 400 m² retiremt les produits électroniques arrivés à la fin de leur cycle de vie à titre gratuit, sans obligation d'achat, à condition que les dimensions de l'appareil ne dépassent pas 2e cm. La collecie selective visant à recycler l'appareil, à le refraiter et à l'éliminer on respectant l'environnement, contribue à éviter la pollution du milieu et sous cûfels sur la santé de favoriac la réutilisation des matériaux qui le composent.

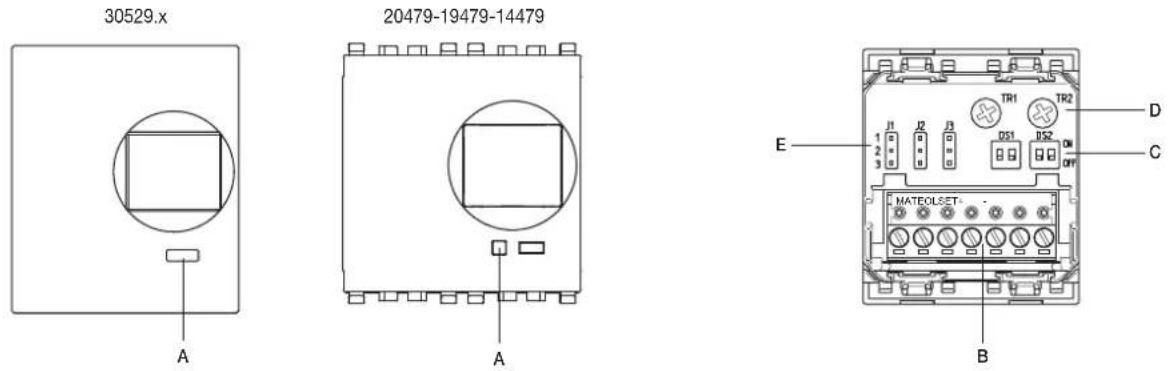

VUE DE FACE VUE ARRIÈRE

A : Led rouge signalisation présence
B : connecteur extractible entrées/sorties

Entrées :

• : Entrée négatif alimentation
• : Entrée positif alimentation

SET : Entrée état installation (activée/désactivée)

Sorties :

EOL : Commun des signaux d'équilibrage

T : Effraction

A : Alarme détection de présence
M : Masquage

C : Dip-switch DS1 DS2
D : Potentiomètres TR1 TR2
E : Cavaliers J1, J2, J3 pour inclusion/exclusion résistance d'équilibrage.

N.B. Représentation graphique série Linea. Position des bornes, câblages et fonctions identiques pour Elkon, Arké et Plana.

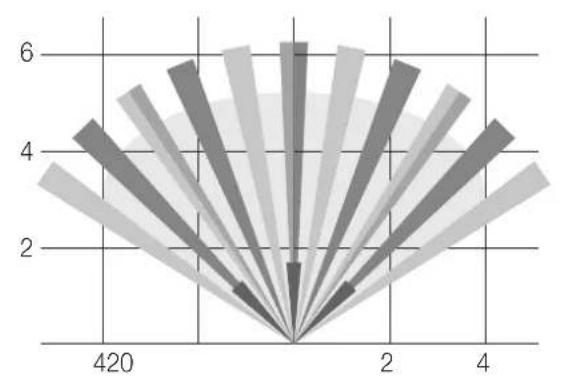

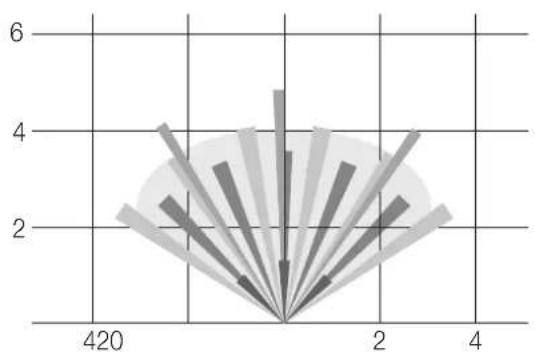

DIAGRAMMES DU CHAMP DE DÉTECTION

1. Installation encastrable à 1,2 m. 2. Installation avec support art. 00802 à 2,1 m de hauteur et détecteur

orienté sur le plus petit angle d'élévation (installation non certifiée IMQ-systèmes de sécurité)

1,2 m 0 2 4 6 C D A B

2,1 m C B A D

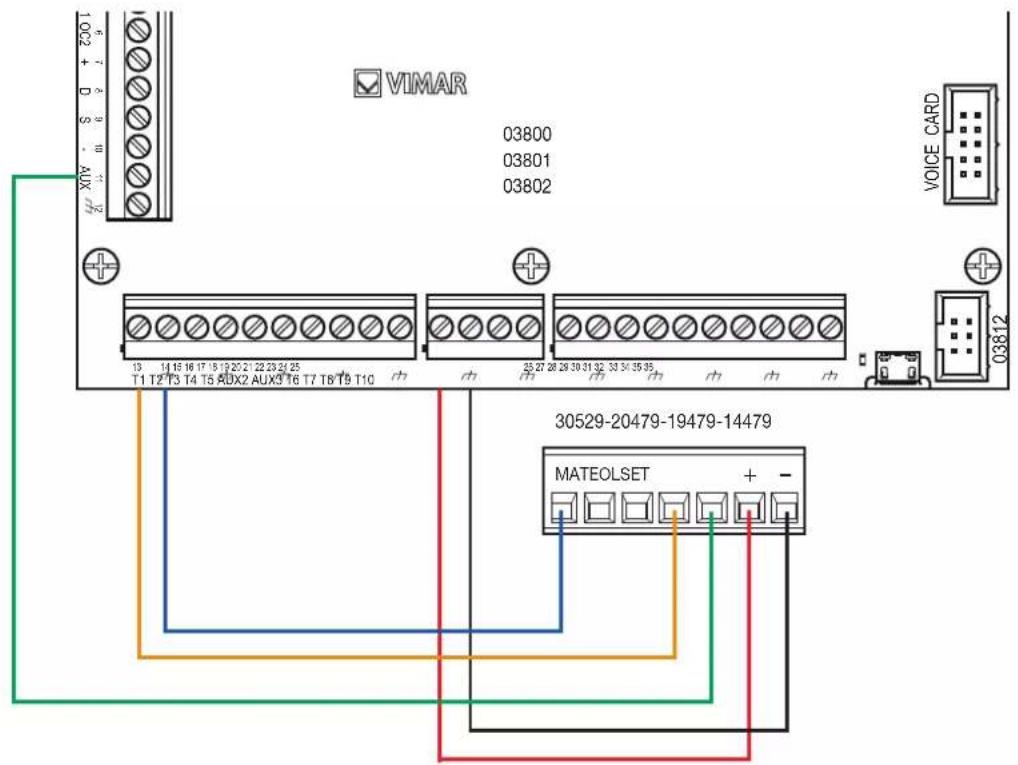

EXEMPLES DE RACCORDEMENT AVEC LA CENTRALE

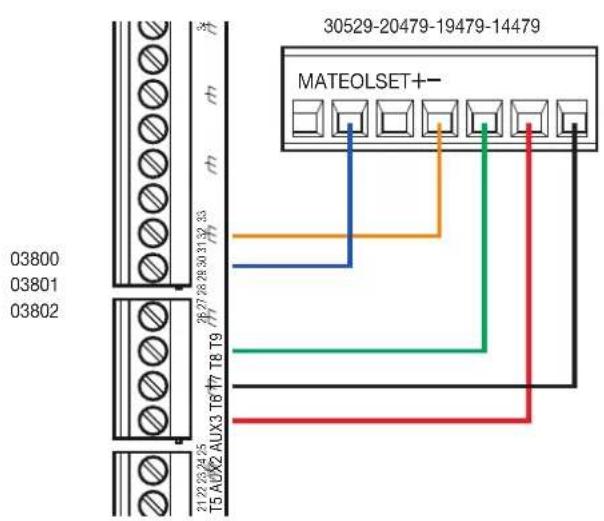

1. Détection du signal d'alarme avec simple équilibrage de la ligne. L'effraction et le masquage du dispositif ne sont pas détectés.

30529-20479-19479-14479 MATEOLSET+- 03800 03801 03802 21 22 23 24 25 T5 AUX2 AUX3 T6 T7 T8 T9 26 27 28 29 30 31 32 33 T7 T8 T9 T10 T11 T12 T13 T14 T15 T16 T17 T18 T19 T20 T21 T22 T23 T24 T25 T26 T27 T28 T29 T30 T31 T32 T33 T34 T35 T36 T37 T38 T39 T40

Raccordement bornes
Borne sur la centrale Borne détecteur
AUX2Configurée comme alimentation +12V	+
	-
AUX3Configurée comme sorte de statut secteurs insérés/désinésrés- On/Off	SET
T6(ceci est un exemple, possibilité d'utiliser n'importe quelle borne T)	A
	EOL
Cavalier J1 fermé sur une position au choix
Cavalier J2 fermé sur 2 et 3
Cavalier J3 fermé sur 1 et 2

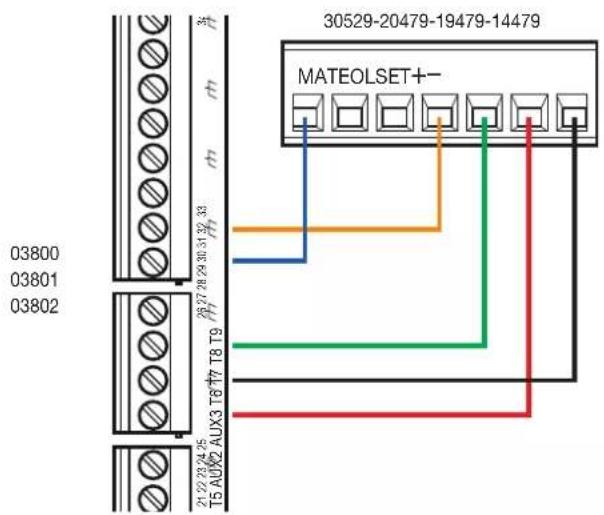

1. Détection du signal d'alarme et effraction avec double équilibrage de la ligne. Le masquage du dispositif n'est pas détecté.

30529-20479-19479-14479 MATEOLSET+- 03800 03801 03802 21 22 23 24 25 T5 AUX2 AUX3 T6 T7 T8 T9 26 27 28 29 30 31 32 33 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Raccordement bornes
Borne sur la centrale Borne détecteur
AUX2Configurée comme alimentation +12V	+
	-
AUX3Configurée comme sorte de statut secteurs insérés/désinésres- On/Off	SET
T6(coci est un exemple, possibilité d'utiliser n'importe quelle borne T)	M
	EOL
Cavalier J1 farmé sur une position au choix
Cavalier J2 fermé sur 1 et 2
Cavalier J3 ouvert

1. Détection du signal d'alarme, effraction, masquage avec triple équilibrage de la ligne.

30529-20479-19479-14479 MATEOLSET+- 03800 03801 03802 21.22.23.24.25 T5 AU/X2 AUX3 T6 T7 T8 T9 29.27.28.29 30.31 31 32 33 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /77 /76

Raccordement bornes
Borne sur la centrale Borne detecteur
AUX2Configurée comme alimentation +12V	+
	-
AUX3Configurée comme sortie de statut sectours insérés/désinésrés - Crt/OIT	SET
T6(peci est un exemple, possibilité d'utilisar n'importe quelle borne T)	A
	EOL
Cavalier J1 fermé sur une position au choix
Cavalier J2 fermé sur 1 et 2
Cavalier J3 ouvert

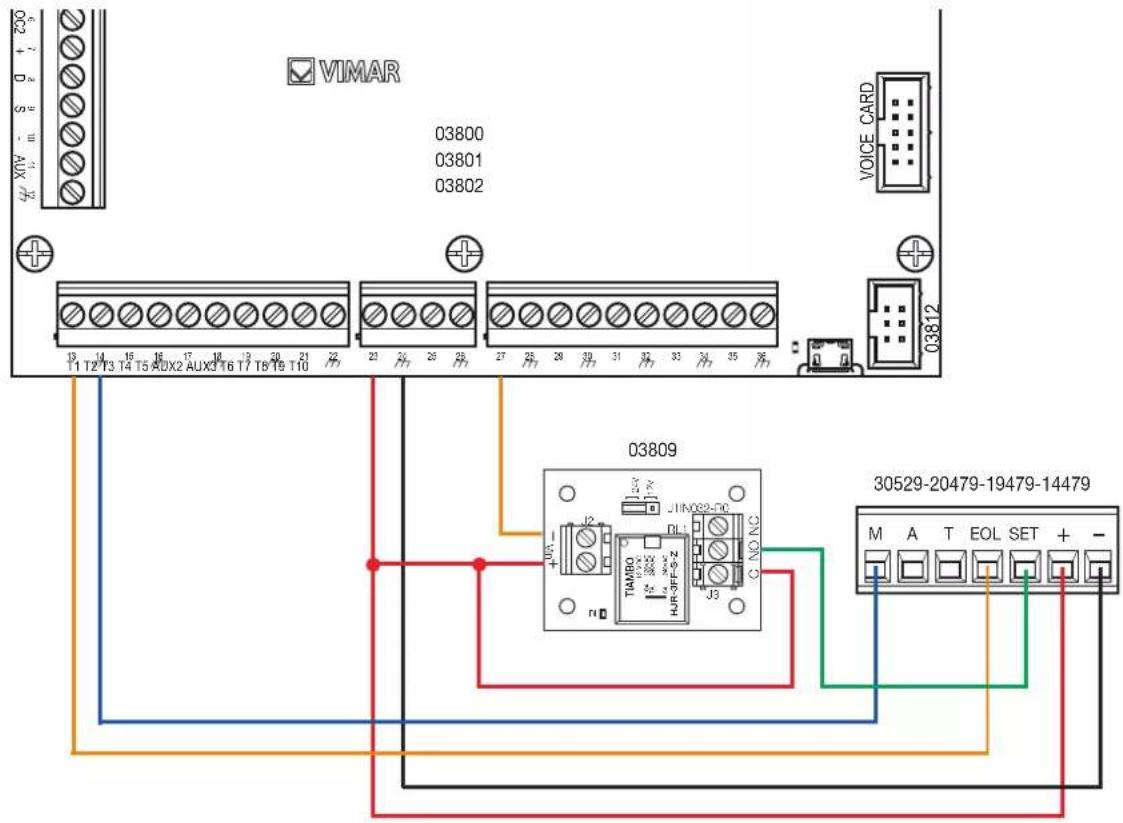

CONNEXIONS SERVANT À NEUTRALISER LE CAPTEUR MICRO-ONDE

1. Connexion à la borne AUX de la centrale • Connection to the control unit AUX terminal

La sortie AUX de la centrale doit être configurée avec CONTACT - NF (normalement fermé) avec CAUSE D'ACTIVATION (STATUT SECTEURS - INSÉRÉ - SECTEUR 1).

VIMAR 03800 03801 03802 VOICE CARD 03812 30529-20479-19479-14479 MATEOLSET + -

2. Connexion à la borne T de la centrale

La sortie de la centrale doit être configurée avec CONTACT - NF (normalement fermé) avec CAUSE D'ACTIVATION (STATUT SECTEURS - INSÉRÉ - SECTEUR 1).

VIMAR 03800 03801 03802 VOICE CARD 03812 I T1 T2 T3 T4 T5 AUX2 AUX3 T6 T7 T8 T9 T10 03809 30529-20479-19479-14479 M A T EOL SET + -
