Type de produit	Détecteur de mouvement à infrarouge passif pour bus KNX
Marque	Vimar
Modèle	30575.B
Alimentation	Bus KNX 30 V CC, absorption 10 mA
Portée de détection	10 m maximum (8 m typique)
Angle de détection horizontal	112°
Angle de détection vertical	36° minimum
Nombre de secteurs	4 niveaux
Type de capteur	Capteur infrarouge passif (IR) + capteur crépusculaire
Fonctions principales	Détection de présence (mouvement) avec envoi de messages ON sur bus KNX ; gestion de seuils de luminosité pour allumage/extinction automatique ; signalisation de mouvement externe
Température de fonctionnement	-5 °C à +45 °C (usage intérieur)
Bornes de connexion	Bus TP
Configuration	Via logiciel ETS (adresse physique, paramètres)
Nombre de modules	2 modules (largeur 36 mm environ)
Indication lumineuse	LED de signalisation s'allume lors de l'envoi du message de présence
Compatibilité	Gammes Linea, Eikon, Arké, Idea, Plana (plaque de finition 30575.x)
Normes et réglementations	Conforme aux dispositions d'installation électrique en vigueur ; REACH (traces de plomb) ; DEEE
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits chimiques.
Installation	Réservée à un personnel qualifié, conformément aux normes nationales.
Sécurité	Débrancher l'alimentation avant toute intervention. Usage intérieur uniquement.
Réparabilité	Produit non réparable par l'utilisateur. Contacter un professionnel.

FOIRE AUX QUESTIONS - 30575.B Vimar

Comment installer le détecteur de mouvement Vimar 30575.B ?

L'installation doit être réalisée par un électricien qualifié, conformément aux normes en vigueur. Le détecteur se connecte au bus KNX (bornes TP) et se monte dans une boîte d'encastrement standard pour 2 modules.

Comment configurer l'adresse physique du détecteur ?

La configuration s'effectue via le logiciel ETS. Vous devez attribuer une adresse physique unique au détecteur et paramétrer les objets de communication selon votre application.

Quelle est la portée maximale de détection ?

La portée maximale est de 10 mètres, avec une portée typique de 8 mètres dans des conditions normales.

Puis-je utiliser ce détecteur pour contrôler l'éclairage en fonction de la luminosité ?

Oui, le détecteur intègre un capteur crépusculaire qui permet de programmer deux seuils de luminosité (supérieur et inférieur). Les actions (ON/OFF) sont envoyées sur le bus KNX en fonction de la luminosité ambiante.

Que faire si la LED ne s'allume pas lors d'une détection ?

Vérifiez d'abord que le détecteur est correctement alimenté via le bus KNX. Assurez-vous que la configuration ETS autorise l'envoi du message de présence et que la LED est activée dans les paramètres.

Le détecteur peut-il recevoir des signaux de mouvement d'autres appareils KNX ?

Oui, le détecteur peut gérer la signalisation de mouvement provenant d'une source extérieure (autre dispositif KNX). Cela permet par exemple de combiner plusieurs détecteurs.

Quels sont les angles de détection ?

L'angle de détection horizontal est de 112°, l'angle vertical minimum est de 36°. La détection est divisée en 4 niveaux de secteurs.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. Évitez tout produit chimique ou abrasif qui pourrait endommager la surface.

Puis-je télécharger la base de données ETS pour ce produit ?

Oui, les bases de données ETS à jour sont disponibles sur le site officiel www.vimar.com, dans la section dédiée.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions bus, l'adresse physique et les paramètres ETS. Si le problème persiste, contactez un installateur professionnel ou le service après-vente Vimar.

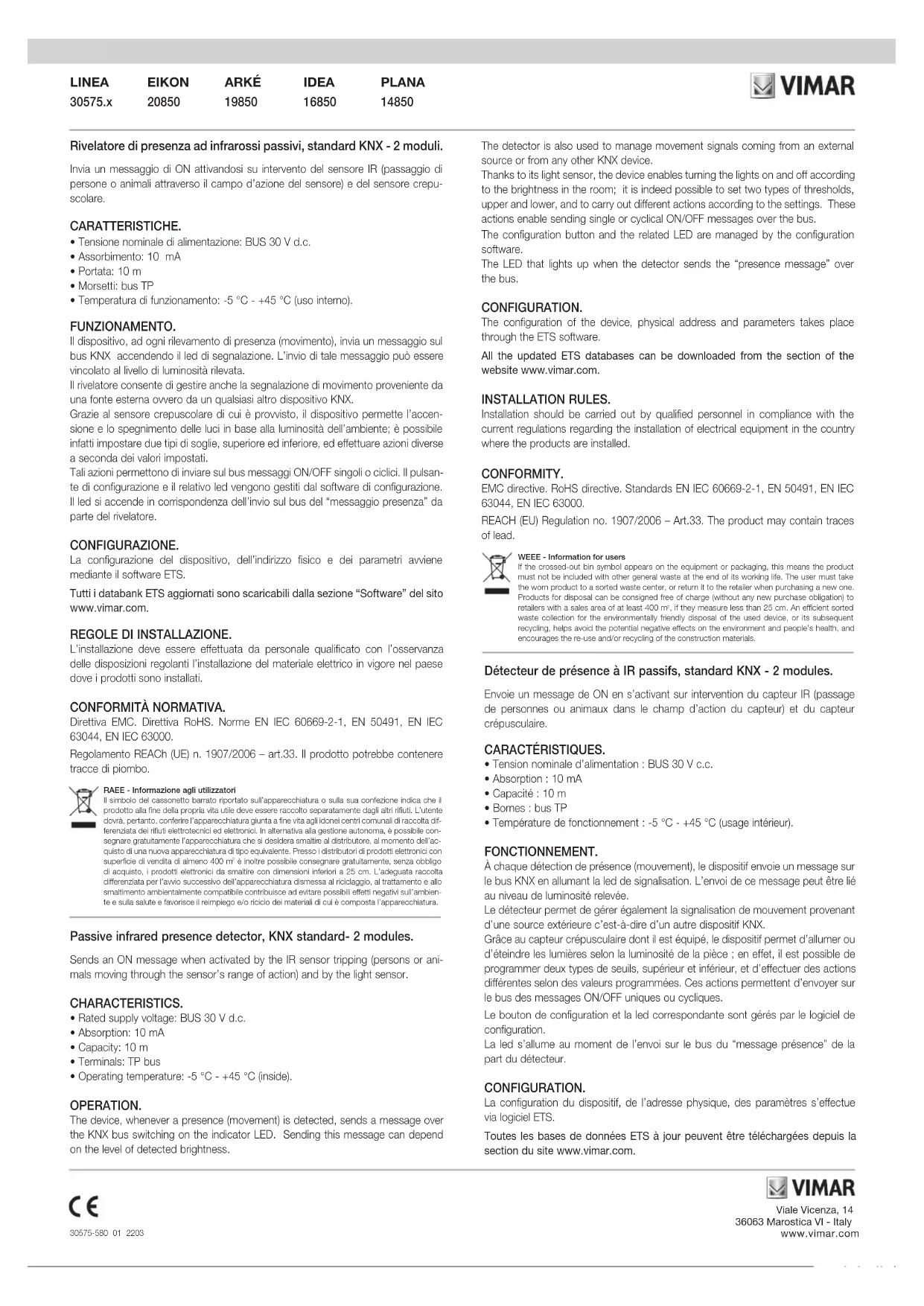

MODE D'EMPLOI 30575.B Vimar

Détecteur de présence à IR passifs, standard KNX - 2 modules.

Envoie un message de ON en s'activant sur intervention du capteur IR (passage de personnes ou animaux dans le champ d'action du capteur) et du capteur crépusculaire.

CARACTÉRISTIQUES.

• Tension nominale d'alimentation : BUS 30 V c.c.
• Absorption : 10 mA
• Capacité : 10 m
• Bornes : bus TP
• Température de fonctionnement : -5 °C - +45 °C (usage intérieur).

FONCTIONNEMENT.

À chaque détection de présence (mouvement), le dispositif envoie un message sur le bus KNX en allumant la led de signalisation. L'envoi de ce message peut être lié au niveau de luminosité relevée.

Le détecteur permet de gérer également la signalisation de mouvement provenant d'une source extérieure c'est-à-dire d'un autre dispositif KNX.

Grâce au capteur crépusculaire dont il est équipé, le dispositif permet d'allumer ou d'éteindre les lumières selon la luminosité de la pièce ; en effet, il est possible de programmer deux types de seuils, supérieur et inférieur, et d'effectuer des actions différentes selon des valeurs programmées. Ces actions permettent d'envoyer sur le bus des messages ON/OFF uniques ou cycliques.

Le bouton de configuration et la led correspondante sont gérés par le logiciel de configuration.

La led s'allume au moment de l'envoi sur le bus du "message présence" de la part du détecteur.

CONFIGURATION.

La configuration du dispositif, de l'adresse physique, des paramètres s'effectue via logiciel ETS.

Toutes les bases de données ETS à jour peuvent être téléchargées depuis la section du site www.vimar.com.

LINEA	EIKON	ARKÉ	IDEA	PLANA
30575.x	20850	19850	16850	14850

RÈGLES D'INSTALLATION.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

• Angle solid de détection:
• 112 horizontal
• 36 min. vertical
• secteurs en 4 niveaux
• Portée: 10 m max (8 m typique)
