30575.C - Détecteur de mouvement Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement à infrarouge passif (IR)
Marque	Vimar
Modèle	30575.C
Standard de communication	KNX (bus TP)
Nombre de modules	2 modules
Tension d'alimentation	BUS 30 V c.c.
Absorption	10 mA
Portée de détection	10 m maximum (8 m typique)
Angle de détection horizontal	112°
Angle de détection vertical	36° minimum
Nombre de niveaux de détection	4 secteurs
Capteur crépusculaire intégré	Oui
Fonctions principales	Envoi de messages ON/OFF sur détection IR et seuils de luminosité, signalisation externe
Température de fonctionnement	-5 °C à +45 °C
Usage	Intérieur uniquement
Bornes de connexion	Bus TP (bornes à vis)
Configuration	Via logiciel ETS
Signalisation LED	Allumée lors de l'envoi du message de présence
Compatibilité avec gammes	LINEA, EIKON, ARKÉ, IDEA, PLANA
Installation	Par personnel qualifié selon normes en vigueur

FOIRE AUX QUESTIONS - 30575.C Vimar

Comment configurer le détecteur Vimar 30575.C ?

La configuration s'effectue via le logiciel ETS. Vous devez télécharger la base de données la plus récente sur le site www.vimar.com et paramétrer l'adresse physique et les paramètres de détection.

Quelle est l'alimentation nécessaire pour ce détecteur ?

Le détecteur est alimenté par le bus KNX en 30 V c.c. avec une absorption de 10 mA.

Quelle est la portée de détection maximale ?

La portée maximale est de 10 m, avec une portée typique de 8 m. L'angle horizontal est de 112° et l'angle vertical de 36° minimum.

Le détecteur peut-il être utilisé en extérieur ?

Non, ce détecteur est conçu pour un usage intérieur uniquement, avec une température de fonctionnement comprise entre -5 °C et +45 °C.

Comment régler le seuil de luminosité du capteur crépusculaire ?

Le réglage des seuils de luminosité (supérieur et inférieur) se fait via le logiciel ETS. Vous pouvez programmer des actions ON/OFF uniques ou cycliques en fonction de la luminosité.

Que faire si la LED de signalisation ne s'allume pas ?

Vérifiez que le détecteur est correctement connecté au bus KNX et que la configuration dans ETS est valide. La LED s'allume normalement lors de l'envoi du message de présence.

Puis-je connecter plusieurs détecteurs sur le même bus KNX ?

Oui, le détecteur peut être intégré dans un réseau KNX avec d'autres dispositifs. Il peut également recevoir des signaux de mouvement provenant d'autres sources KNX.

Quelles précautions de sécurité prendre lors de l'installation ?

L'installation doit être confiée à un personnel qualifié et réalisée conformément aux normes électriques en vigueur. Le produit peut contenir des traces de plomb (conformément au règlement REACH).

Comment entretenir et nettoyer ce détecteur ?

Pour le nettoyage, utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Aucun entretien spécifique n'est nécessaire.

Où trouver les mises à jour du logiciel ETS pour ce modèle ?

Toutes les bases de données ETS à jour sont disponibles en téléchargement sur le site officiel de Vimar : www.vimar.com.

MODE D'EMPLOI 30575.C Vimar

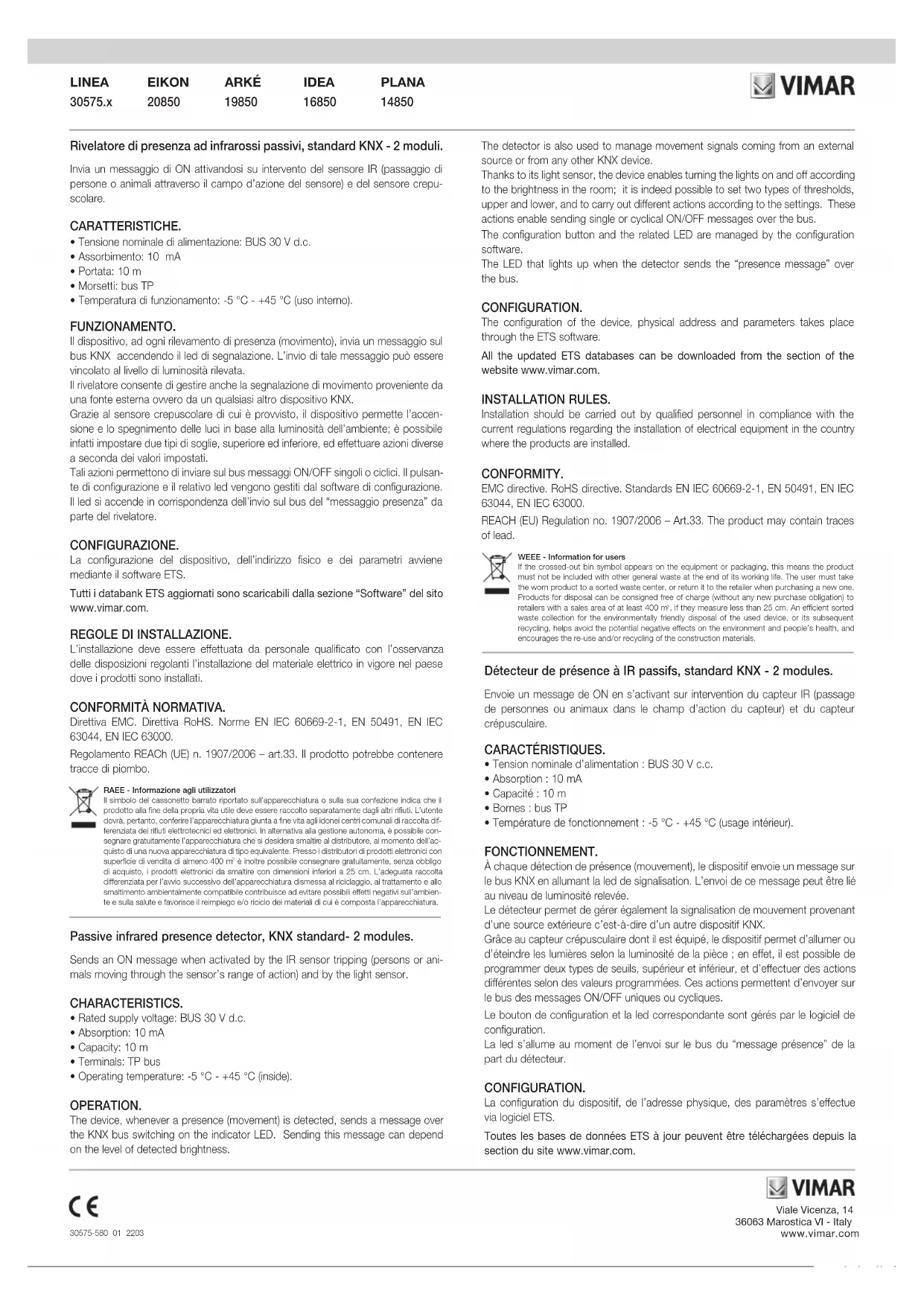

Détecteur de présence à IR passifs, standard KNX - 2 modules.

Envoie un message de ON en s'activant sur intervention du capteur IR (passage de personnes ou animaux dans le champ d'action du capteur) et du capteur crépusculaire.

CARACTÉRISTIQUES.

• Tension nominale d'alimentation : BUS 30 V c.c.
• Absorption : 10 mA
• Capacité : 10 m
• Bornes : bus TP
• Température de fonctionnement : -5 °C - +45 °C (usage intérieur).

FONCTIONNEMENT.

À chaque détection de présence (mouvement), le dispositif envoie un message sur le bus KNX en allumant la led de signalisation. L'envoi de ce message peut être lié au niveau de luminosité relevée.

Le détecteur permet de gérer également la signalisation de mouvement provenant d'une source extérieure c'est-à-dire d'un autre dispositif KNX.

Grâce au capteur crépusculaire dont il est équipé, le dispositif permet d'allumer ou d'éteindre les lumières selon la luminosité de la pièce ; en effet, il est possible de programmer deux types de seuils, supérieur et inférieur, et d'effectuer des actions différentes selon des valeurs programmées. Ces actions permettent d'envoyer sur le bus des messages ON/OFF uniques ou cycliques.

Le bouton de configuration et la led correspondante sont gérés par le logiciel de configuration.

La led s'allume au moment de l'envoi sur le bus du "message présence" de la part du détecteur.

CONFIGURATION.

La configuration du dispositif, de l'adresse physique, des paramètres s'effectue via logiciel ETS.

Toutes les bases de données ETS à jour peuvent être téléchargées depuis la section du site www.vimar.com.

LINEA	EIKON	ARKÉ	IDEA	PLANA
30575.x	20850	19850	16850	14850

RÈGLES D'INSTALLATION.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

We spray redes the adamae X laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde and valatées : spray il est le mèstèdme et l'acquè de laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde laïde

• Angle solid de détection:
• 112 horizontal
• 36 min. vertical
• secteurs en 4 niveaux
• Portée: 10 m max (8 m typique)
