30489 - Variateur d'éclairage Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur d'éclairage domotique
Marque	Vimar
Modèle	30489
Tension d'alimentation	BUS 29 V
Courant absorbé	25 mA
Nombre de boutons	4 (configurables, y compris va-et-vient)
Nombre de LEDs	4 RGB (couleur configurable)
Sortie analogique	0/1-10 V SELV avec isolation galvanique
Courant max sortie 0/1-10 V	30 mA (absorption) / 10 mA (fourniture)
Sortie relais	Contact NO, 2 A, 120-240 V~ 50/60 Hz
Température de fonctionnement	-5 °C à +45 °C (intérieur)
Indice de protection	IP20
Distance max câble sortie 0/1-10 V	50 m (câble torsadé)
Protection circuit relais	Fusible ou disjoncteur ≤ 10 A
Compatibilité système	By-me Plus (incompatible avec centrales 21509 et EasyTool)
Mode Plug&Play	Oui (préconfiguré comme actuateur proportionnel)
Configuration	Via Automation Gateway 01410-01411 et App View Pro
Installation	Boîte d'encastrement (ou coffret avec accessoire V51922)
Fonctions principales	Variation/réglage ballasts et LEDs, pilotage vannes motorisées proportionnelles
Entretien et nettoyage	Nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - 30489 Vimar

Comment installer le variateur Vimar 30489 ?

Installez le dispositif dans une boîte d'encastrement ou un coffret (avec l'accessoire V51922). Raccordez le bus TP, le relais (C, NO) et la commande 0/1-10 V SELV comme indiqué sur le schéma. Respectez les consignes de sécurité, notamment la protection du circuit relais par un fusible ou disjoncteur ≤ 10 A.

Quelles charges puis-je piloter avec ce variateur ?

La sortie 0/1-10 V SELV peut piloter des ballasts ou LEDs pilotes avec interface 0/1-10 V, ainsi que des vannes motorisées proportionnelles (classe III). Le relais peut couper la charge (ballasts/LEDs) ou non (vannes) selon le paramétrage. La charge max du relais est de 2 A sous 120-240 V~.

Comment configurer la couleur des LEDs ?

En mode Plug&Play, appuyez simultanément sur les boutons E et F pour entrer dans la procédure, puis appuyez rapidement sur E ou F pour changer la couleur. Maintenez E ou F enfoncé pour sauvegarder et quitter. En mode By-me Plus, la couleur se configure via l'application View Pro.

Ce variateur est-il compatible avec mon système By-me ?

Oui, il est compatible avec le système By-me Plus, mais pas avec les centrales 21509 ni EasyTool Professional. La configuration s'effectue via l'Automation Gateway 01410-01411 et l'application View Pro.

Quelle est la distance maximale entre le variateur et la charge ?

La distance maximale entre la sortie 0/1-10 V et la charge est de 50 m, avec un câble torsadé de section minimale 0,5 mm² (art. 01840).

Comment fonctionne le mode Plug&Play ?

Sans configuration, le dispositif agit comme un actuateur proportionnel 0/1-10 V. Les boutons B et C commandent le relais et la variation, tandis que E et F envoient des scénarios prédéfinis. Utilisez uniquement des demi-touches de 1 module.

Que faire si les LEDs ne s'allument pas ?

Vérifiez l'alimentation du bus (29 V) et le branchement. Assurez-vous que la configuration des LEDs est active. En mode Plug&Play, les LEDs s'allument 3 secondes après chaque pression. Si le problème persiste, consultez le manuel du système By-me Plus.

Puis-je utiliser ce variateur avec des vannes motorisées ?

Oui, la sortie 0/1-10 V peut piloter des vannes motorisées proportionnelles de classe III. Dans ce cas, le relais ne coupe pas la charge. Utilisez un câble torsadé jusqu'à 50 m.

Comment réinitialiser le variateur ?

Il n'y a pas de fonction de réinitialisation décrite. Pour revenir aux paramètres d'usine, vous devrez reconfigurer le dispositif via l'application View Pro et l'Automation Gateway. En mode Plug&Play, les paramètres par défaut s'appliquent.

Quels accessoires sont nécessaires pour l'installation ?

Pour une installation en boîte d'encastrement, aucun accessoire n'est requis. Pour une installation sur coffret, utilisez l'accessoire V51922. Les demi-touches interchangeables s'achètent séparément (Linea, Eikon, Arkè ou Plana, 1 ou 2 modules).

MODE D'EMPLOI 30489 Vimar

Appareil de commande pour domotique à quatre poussoirs, 1 sortie 0/1-10 V SELV, 1 sortie relais avec contact NO 2A 120-240 V\~ 50/60 Hz pour ballast et led pilote, localisation dans l'obscurité par leds RGB avec réglage de l'intensité, à compléter avec des demi-touches interchangeables à 1 ou 2 modules Linea, Eikon, Arkè ou Plana - 2 modules.

Le dispositif présente des boutons indépendants également configurables comme va-et-vient, actionneur proportionnel 0/1-10 V SELV pour ballast et led pilote (le relais coupe la charge), actuateur proportionnel pour climatisation 0/1-10 V SELV pour vannes motorisées proportionnelles (le relais ne coupe pas la charge), led RGB avec couleur configurable, pour commande et réglage sur des systèmes domotiques By-me. La sortie 0/1-10 V assure une isolation galvanique (double isolation ou renforcée) par rapport à la tension d'alimentation et au BUS. Tous les cache-touches des séries Linea, Elkon et Arké, dans les versions présentées dans le catalogue ou dans les versions personnalisées, disposent de symboles rétroéclairés avec des leds RGB dont la couleur peut être personnalisée.

CARACTÉRISTIQUES

• Tension nominale d'alimentation : BUS 29 V
• Absorption du BUS : 25 mA
- Distance entre sortie 0/1-10 V et charge : max 50 m avec câble torsadé
- Bornes :
- bus TP.
- contacts relais (C, NO)
- commande 0/1-10 V SELV

• Courant maximum de sortie 0/1-10 V SELV :

- absorption 30 mA (charge avec interface 0/1-10 V SELV active)

- fourniture 10 mA (charge avec interface 0/1-10 V SELV passive)

- Sortie 0/1-10 V SELV protégée contre les surcharges

- 4 boutons configurables, y compris comme 2 va-et-vient

- 4 leds RGB avec couleur configurable

• LED rouge et bouton de configuration

- Température de fonctionnement : -5 °C ÷ +45 °C (usage intérieur)

- Indice de protection : IP20

- Configurer le dispositif 30489-01489 avec l'Automation Gateway 01410-01411 et la App View Pro.

- Incompatible avec les centrales 21509 et EasyTool Professional.

CHARGES PILOTABLES.

• Sortie à relais (charges pilotables à 120 - 240 V\~, contact NO) :
• ballast et led pilote 2 A (5 000 cycles)
• Sortie 0/1-10 V SELV :
• ballast et led pilote avec entrée 0/1-10 V SELV
• vannes motorisées proportionnelles avec entrée 0/1-10 V SELV

Plug&Play.

ATTENTION : Pour la modalité plug&play, le système ne devra présenter que des dispositifs plug&play et non pas des dispositifs configurés pour le système By-me Plus.

Pour le fonctionnement en mode Plug&Play, installer uniquement les demi-touches de 1 module sur le dispositif.

En l'absence de configuration, le dispositif est déjà préconfiguré comme actuateur proportionnel 0/1-10V :

appuyer rapidement sur B pour enclencher l'actuateur à relais embarqué sur le dispositif ;

• appuyer sur B en gardant le doigt dessus pour augmenter la valeur ;
• appuyer rapidement sur C pour désactiver l'actuateur à relais embarqué sur le dispositif ;
• appuyer sur C en gardant le doigt dessus pour diminuer la valeur ;
• appuyer sur F pour envoyer sur le bus un scénario de « OFF éclairage » ;
• appuyer sur E pour envoyer sur le bus un scénario de « OFF éclairage et DOWN stores ».

Les leds restent allumées 3 secondes lorsque l'on appuie sur les boutons.

DÉFINITION DE LA COULEUR DES LEDS.

MODALITÉ Plug&Play.

- Activation de la procédure : appuyer simultanément sur les boutons E et F et garder le doigt dessus ; les leds s'allument de la couleur qui a été choisie.

• Sélection de la couleur : appuyer rapidement sur le bouton E ou F pour afficher la couleur suivante.
• Sauvegarder la couleur et quitter la procédure : appuyer et garder le doigt sur le bouton F ou E.
• Quitter la procédure sans sauvegarder la couleur : après un délais d'attente de 5 s.

SYSTÈME By-me Plus.

- La couleur est définie par l'appli à travers les menus correspondants.

FONCTIONNEMENT

Dispositif domotique avec fonction actuateur proportionnel.

- Fonctions possibles :

- Contrôle pour variation/réglage de ballasts et de leds pilotes avec interface de contrôle de 0/1-10 V SELV (le relais peut couper la charge).

- Pilotage de vannes motorisées proportionnelles avec interface de contrôle de 0/1-10 V SELV pour les installations de régulation thermique (le relais ne peut pas couper la charge).

À la mise en marche, le relais se met sur OFF. L'état consécutif varie en fonction d'un paramètre configurable.

CONFIGURATION.

Pour les opérations de configuration, consulter le manuel du système By-me Plus.

- Blocs fonctionnels : 7

• Bloc fonctionnel bouton supérieur gauche
• Bloc fonctionnel bouton inférieur gauche
• Bloc fonctionnel bouton supérieur droit
• Bloc fonctionnel bouton inférieur droit
• Bloc fonctionnel va-et-vient gauche
• Bloc fonctionnel va-et-vient droit
• Bloc fonctionnel actuateur proportionnel

CONSIGNES D'INSTALLATION

• En cas de branchement de vannes motorisées, celles-ci devront appartenir à la classe III et être pourvues du symbole ^III
• En cas de branchement de ballasts ou de leds pilotes, ceux-ci pourront appartenir à la classe I ou II avec la sortie 0/1-10V SELV.
• L'interface 0/1-10 V des charges pilotées doit être isolée par rapport au réseau d'alimentation par une double isolation ou une isolation renforcée.
• Le circuit doit être réalisé par des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
• Le circuit d'alimentation de la sortie à relais doit être protégé contre les surcharges par un dispositif, fusible ou interrupteur automatique, avec courant nominal inférieur ou égal à 10 A.
• Installation en boîte d'encastrement. En cas d'installation sur coffret, utiliser l'accessoire art. V51922 correspondant.
• En cas d'utilisation du dispositif dans des conditions différentes de celles prévues par le constructeur, la protection pourrait s'avérer compromise.
• Respecter les valeurs maximales de courant et de tension indiquées pour le dispositif.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations destinées aux utilisateurs

Le pictogramme de la poubelle barrée apposé sur l'appareil ou sur l'emballage indique que le produit doit être séparé des autres déchets à la fin de son cycle de vie. L'utilisateur devra confier l'appareil à un centre municipal de trô sélectif des déchets électroniques et électrotechniques. Outre la gestion autonome, le détenteur pourra également confier gratuitement l'appareil qu'il veut mettre au rebut a un distributeur au moment de l'achat d'un nouvel appareil aux caractéristiques équivalentes. Les distributors de matériel électronique disposant d'une surface de vonte supérieure à 400 m² retirent les produits électroniques arrivés à la fin de leur cycle de vie à titre gratuit, sans obligation d'achat, à condition que les dimensions de l'appareil ne dépassent pas 25 cm. La collecte sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent.

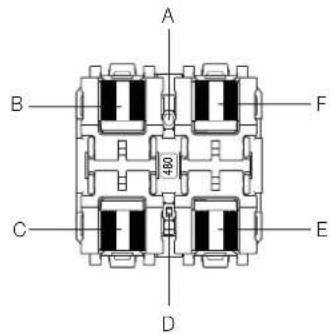

VUE AVANT ET ARRIÈRE

A B F 480 C E D

A : Bouton de configuration
B : Bouton 1
C : Bouton 2
D: Led
ET Bouton 3
F : Bouton 4

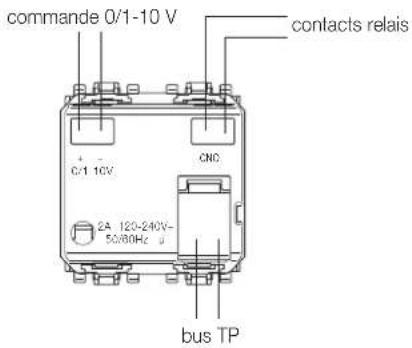

commande 0/1-10 V contacts relais + - 0/1 10V CNC 2A 120-240V- 50/80Hz bus TP

BRANCHEMENTS

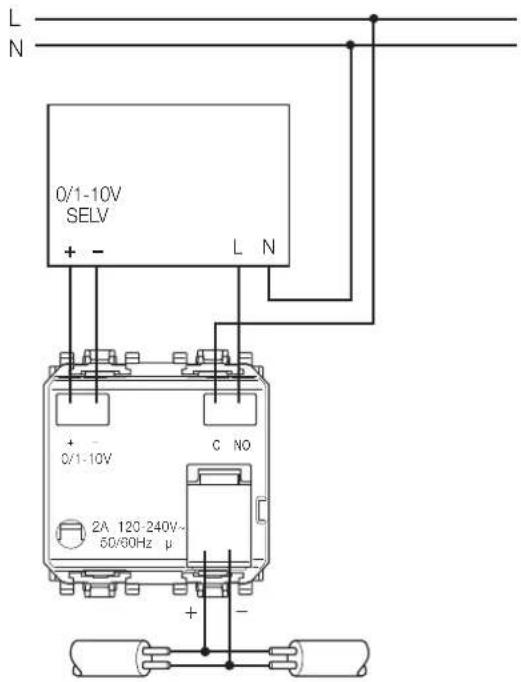

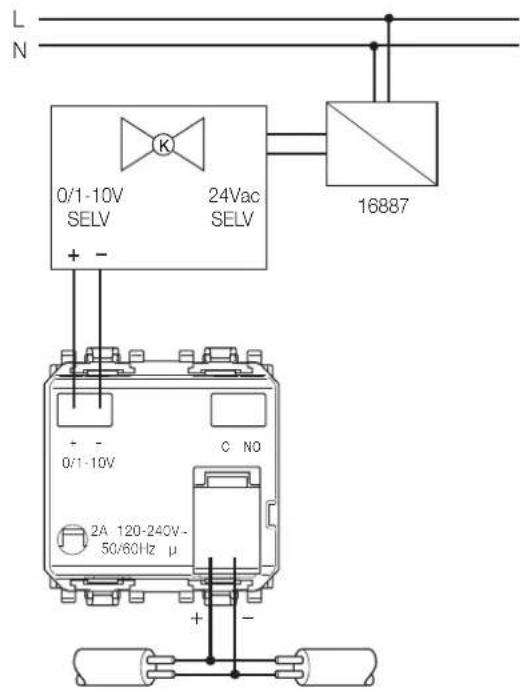

1. Branchement avec vanne proportionnelle motorisée 2. Branchement à un ballast ou une led pilote


L N 0/1-10V SELV 24Vac SELV + - 16887 + - 0/1-10V C NO 2A 120-240V- 50/60Hz μ + -

L N 0/1-10V SELV + - L N + - 0/1-10V C NO 2A 120-240V- 50/60Hz μ + -

Distance maximale entre l'actuateur et la vanne : 50 m. Utiliser un câble torsadé avec section minimum de 0,5 mm² (art. 01840).
