30195.C - Point d'accès Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès Wi-Fi (Access Point)
Marque	Vimar
Modèle	30195.C
Modes de fonctionnement	Access Point Wi-Fi (SWITCH), Extension réseau Wi-Fi (BRIDGE), Extension réseau câblé (EXTENDER)
Sécurité sans fil	WPA2-PSK avec clé personnalisable
Filtrage MAC	Oui, disponible dans les paramètres avancés
Configuration initiale	Via navigateur web, adresse IP par défaut 192.168.1.225
Identifiants par défaut	Nom d'utilisateur : admin, Mot de passe : admin
SSID par défaut	VIMAR_AP
Clé WPA2 par défaut	password
Portée Wi-Fi recommandée	150-200 m², jusqu'à deux étages
Hauteur d'installation	Entre 30 et 240 cm
Puissance radio	0 à 20 dBm (20 dBm pour portée maximale)
Largeur de canal radio	20 MHz (recommandé pour stabilité)
Interfaces réseau	2 ports Ethernet (ETH1, ETH2)
Adresse IP statique par défaut	192.168.1.225, masque 255.255.255.0
Serveur DHCP intégré	Oui, activable momentanément (plage 192.168.1.100-150, durée 30 min)
Réinitialisation d'usine	Appuyer 10 secondes sur le bouton dans les 3 minutes après mise sous tension
Mise à jour du firmware	Via interface web, fichier .bin disponible sur www.vimar.com
Entretien et nettoyage	Aucun entretien particulier, éviter poussière et humidité
Sécurité réseau	Responsabilité de l'utilisateur (pare-feu, antivirus, authentification)
Indicateur LED	LED avant pour statut Wi-Fi et configuration

FOIRE AUX QUESTIONS - 30195.C Vimar

Comment configurer l'Access Point Vimar 30195.C pour la première fois ?

Connectez-vous via Ethernet ou Wi-Fi (SSID par défaut VIMAR_AP, clé password). Configurez une adresse IP statique sur votre PC dans le sous-réseau 192.168.1.x (ex: 192.168.1.200). Ouvrez un navigateur à l'adresse 192.168.1.225 et identifiez-vous avec admin/admin. Suivez les instructions de l'interface.

Quels sont les modes de fonctionnement disponibles ?

Trois modes : Access Point Wi-Fi (SWITCH) pour créer un réseau Wi-Fi depuis le câble, Extension réseau Wi-Fi (BRIDGE) pour répéter un signal Wi-Fi existant, et Extension réseau câblé (EXTENDER) pour connecter deux points via câble en utilisant un second Access Point.

Comment réinitialiser l'Access Point aux paramètres d'usine ?

Dans les 3 minutes suivant la mise sous tension, appuyez sur le bouton avant pendant au moins 10 secondes jusqu'à ce que la LED clignote. Relâchez, l'appareil redémarre avec les réglages d'usine.

Quelle est la portée maximale du Wi-Fi ?

La couverture peut atteindre 150-200 m² dans des conditions optimales, et peut couvrir deux étages. Les performances diminuent avec la distance. La puissance radio est réglable jusqu'à 20 dBm.

Comment mettre à jour le firmware ?

Téléchargez le fichier .bin depuis www.vimar.com (référence 30195.C). Dans l'interface, allez dans Système > Enregistrement données/Mise à jour microprogramme, téléchargez le fichier et validez. Ne coupez pas l'alimentation pendant l'opération.

Est-il possible de filtrer les appareils connectés ?

Oui, activez le filtre d'adresses MAC dans les paramètres avancés pour limiter l'accès aux seuls appareils autorisés.

Comment activer le serveur DHCP temporairement ?

En mode Access Point Wi-Fi, appuyez brièvement sur le bouton avant (2-5 s) après le démarrage. Suivez la procédure avec la LED : clignotement rapide, puis appui supplémentaire. Le service DHCP sera actif pendant 10 heures maximum, attribuant des IP de 192.168.1.100 à 192.168.1.150.

Puis-je utiliser l'Access Point comme répéteur Wi-Fi ?

Oui, en mode Extension réseau Wi-Fi (BRIDGE). Configurez le SSID, la sécurité et la clé du réseau à étendre. L'appareil répète le signal. Notez que la vitesse de transmission peut être réduite de moitié si l'option 'Activation Wi-Fi repeater' est cochée.

Quelles sont les bonnes pratiques de sécurité réseau ?

Modifiez immédiatement le mot de passe par défaut (admin) et la clé WPA2 (password). Utilisez un pare-feu, un antivirus et des procédures d'authentification. Vimar décline toute responsabilité en cas de violation de sécurité.

Que faire si j'oublie le mot de passe de configuration ?

Effectuez une réinitialisation d'usine (appui long de 10 s sur le bouton) pour restaurer les identifiants par défaut (admin/admin). Vous devrez reconfigurer l'appareil.

MODE D'EMPLOI 30195.C Vimar

L'Access Point Vimar contient un microprogramme de tiers soumis aux conditions de la Licence publique générale GNU. Le microprogramme peut être utilisé, modifié et distribué aux conditions de la Licence publique générale GNU.

2. DISPONIBILITÉ DU CODE SOURCE

Le code source du microprogramme et les scripts de programmation sont soumis à la Licence publique générale GNU, ils sont disponibles sur demande et peuvent être téléchargés sur le site www.vimar.com.

3. SÉCURITÉ RÉSEAU

L'Access Point a été étudié pour être relié par ses interfaces réseau à un réseau local de transmission d'informations et de données. La sécurité de la communication entre l'Access Point et le réseau local ou les autres réseaux est sous la responsabilité et à la charge de l'utilisateur qui doit aussi la superviser régulièrement.

L'utilisateur prend également en charge les procédures de sécurité (notamment, installation de pare-feu, antivirus, procédures d'authentification, cryptographie des données, etc.) destinées à protéger le dispositif, le réseau, son propre système et l'interface contre tous les types de violation de la sécurité, les accès non autorisés, les interférences, les tentatives d'infiltration, les pertes d'informations, le vol de données et d'informations.

Vimar SpA décline toute responsabilité quant aux dommages et aux pertes liés à des violations de la sécurité, tentatives d'infiltration, interférences, pertes d'informations, vols de données ou d'informations.

4. INSTALLATION DE L'ACCESS POINT.

• L'Access Point peut être installé à une hauteur comprise entre 30 et 240 cm.
- La performance du dispositif n'est pas particulièrement affectée par le type de plaque installée.
- La qualité de la couverture dépend à la fois du type d'environnement et de la position dans laquelle ler dispositif est installé.
- La connectivité peut être utilisée sur environ 150-200 m², mais il faut savoir que l'extension de la couverture comporte une réduction de la performance au fur et à mesure que la distance augmente (voir figure ci-dessous).

• Si l'installation est réalisée dans les règles de l'art, il est possible de couvrir deux étages d'un immeuble ou d'un logement.

5. PREMIÈRE CONFIGURATION

La configuration du système s'effectue avec le navigateur du dispositif de configuration (PC, tablette ou smartphone) relié à l'Access Point ; ce dispositif doit être configuré avec une adresse IP statique.

À la fin de la configuration, les pages correspondantes sont affichées à l'adresse: http://192.168.1.225.

5.1 Connexion câblée

Si l'Access Point est relié au configurateur par une connexion LAN (connexion par ETH1 ou ETH2), saisir les paramètres TCP/IP suivants :

• IP statique du sous-réseau 192.168.1.x
  x = chiffre entre 2 et 254 autre que l'adresse utilisée par l'Access point (225 par défaut)
• masque de sous-réseau 255.255.255.0

5.2 Connexion sans fil

Activer la radio Wi-Fi de l'Access Point en appuyant brièvement sur le bouton (en façade ou à distance) ; la led clignote 1 à 10 secondes et reste allumée jusqu'à la fin de l'initialisation.

Pour la connexion à l'interface Wi-Fi du configurateur, utiliser les paramètres par défaut suivants :

- SSID: "VIMAR_AP"

- clé WPA2 : "password" (il est conseillé de le remplacer immédiatement par un mot de passe par défaut personnalisé).

Saisir les paramètres TCP/IP suivants :

- IP statique du sous-réseau 192.168.1.x

x = chiffre entre 2 et 254 autre que l'adresse utilisée par l'Access point (225 par défaut)

- masque de sous-réseau 255.255.255.0

5.3 Exemple de configuration avec un PC sous Windows

L'Access Point par défaut ne donne pas d'adresse réseau à l'utilisateur. Il faut donc configurer l'interface Wi-Fi du PC et lui attribuer une adresse fixe appartenant au même sous-réseau que le dispositif.

Pour configurer l'IP statique avec un PC sous Window 10, procéder de la façon suivante.

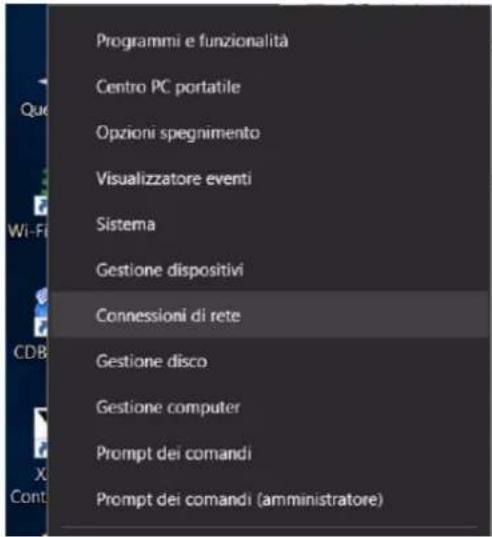

- Avec la touche droite de la souris, sélectionner

→ "Connexions réseau".

• Dans la page "Connexions réseau", sélectionner l'interface à utiliser pour configurer l'Access Point avec la touche droite de la souris (dans ce cas, l'interface Wi-Fi). Sélectionner "Propriétés".
• Dans la page "Propriétés", sélectionner avec la touche droite l'option "Protocole Internet version 4 (TCP/IPv4)" et saisir dans le sous-réseau de l'IP attribué à l'Access Point une adresse fixe qui doit être différente de celle de l'Access Point.

Par défaut, l'IP de l'Access Point est 192.168.1.225 : pour le PC, on a configuré 192.168.1.200, masque 255.255.255.0.

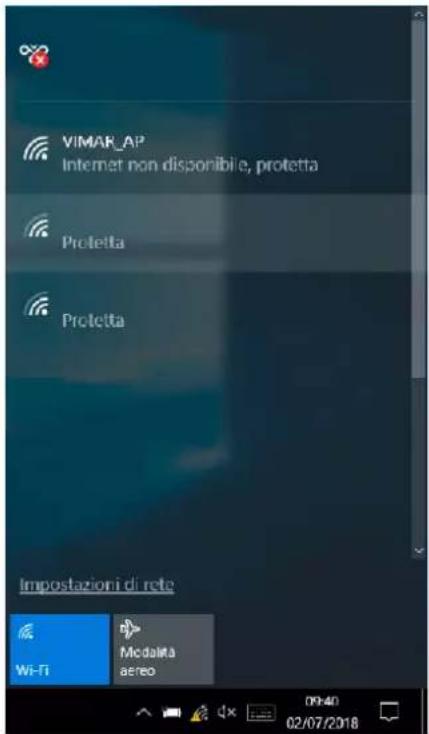

- Lancer la recherche des points d'accès sur le PC, sélectionner le dispositif qui a comme SSID "VIMAR_AP" (SSID par défaut) et dont la clé d'accès est "password".

- Avec le navigateur, afficher la page de configuration de l'Access Point, saisir comme URL l'adresse IP du dispositif et le mot de passe sélectionné. Par défaut, l'IP 192.168.1.225 et les identifiants sont "admin", clé "admin".

VIMAR

N.B. Le SSID correspond au nom du réseau (qui peut être sélectionné par l'utilisateur) et le BSSID correspond à l'adresse MAC de l'Access Point ou dispositif réseau (numéro unique écrit par le vendeur), .

6. CONFIGURATION PAR TYPE DE FONCTIONNEMENT

Nous allons aborder en détails les procédures relatives aux trois types de fonctionnement (SWITCH, BRIDGE et EXTENDER) qui peuvent être configurés par l'interface du navigateur et qui permettent d'utiliser l'Access Point.

- Login

La page de configuration de l'Access Point, accessible par le navigateur à l'adresse définie dans les "Paramètres avancés -> LAN IP" demande la saisie du login :

VIMAR

Pour configurer le mot de passe du système, procéder de la façon suivante :

- sélectionner "Système -> Mot de passe"

- saisir le nouveau mot de passe et valider avec "Enregistrer & Appliquer".

6.1 Access point Wi-Fi (SWITCH)

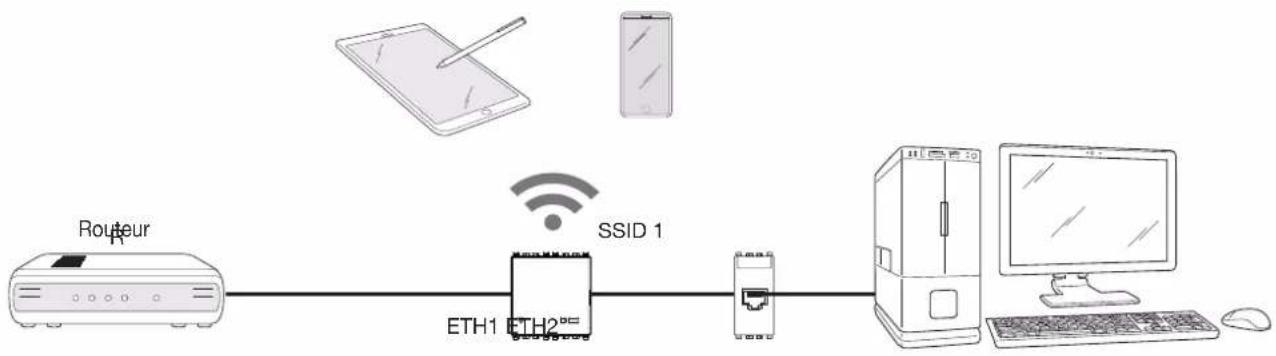

Cette configuration permet de réaliser un réseau Wi-Fi à partir d'une connexion au réseau câblé..


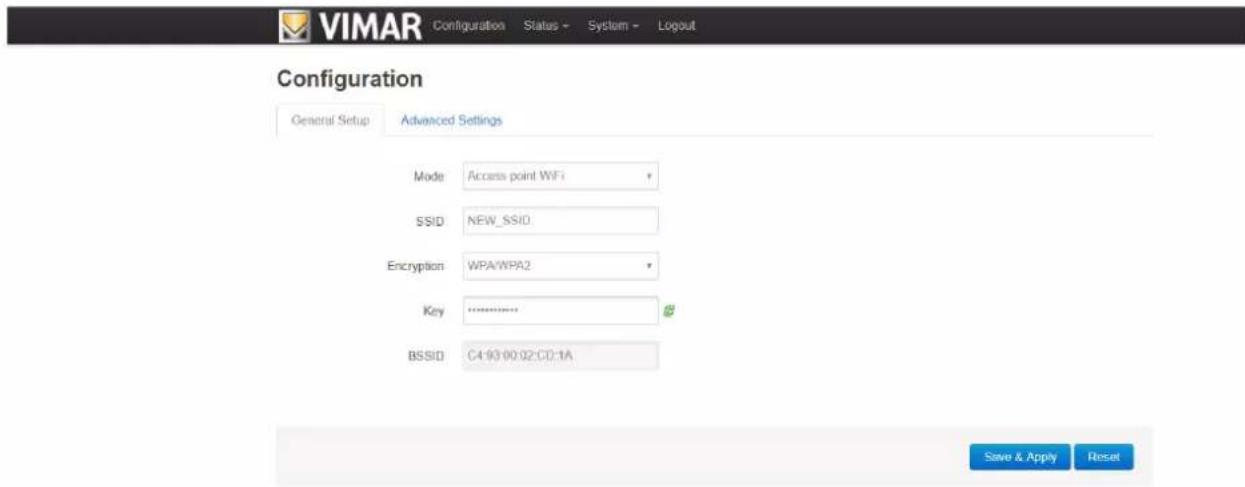

Sélectionner "Configuration" et le mode "Access point Wi-Fi"; il est conseillé de modifier le mot de passe et de saisir un SSID personnalisé en fonction des besoins.

Sélectionner "Enregistrer & Appliquer" pour valider.

Pour les réseaux sans fil, la connexion s'établit quand le système a terminé les modifications et activé les nouveaux paramètres.

Quand le signal Wi-Fi est activé, le BSSID de l'interface Access Point s'affiche dans le champ "Adresse MAC" et la led reste allumée fixe.

Dans les Paramètres avancés, "Puissance Radio" est une valeur fondamentale qui varie entre 0 et 20 dBm (20 dBm pour la portée maximale du signal).

Il est également possible de sélectionner les utilisateurs Wi-Fi autorisés à se connecter au réseau ; cette fonction est particulièrement utile pour l'extension du réseau câblé car la vitesse maximale de transmission est réservée à cette extension pour éviter que d'autres utilisateurs puissent se connecter en activant le "Filtre MAC-Address" dans les "Paramètres avancés".

VIMAR

Configuration

Status

System

Logout

Configuration

Save & Apply

Reset

6.2 Extension du réseau Wi-Fi (BRIDGE)

Cette configuration permet d'étendre la couverture du réseau Wi-Fi en utilisant l'Access Point comme répétiteur de signal.

Configurer sur le dispositif le SSID, le type de Sécurité et la Clé du réseau sans fil qui doit être étendu.

Valider la configuration en sélectionnant "Enregistrer & Appliquer" ; si l'opération s'est terminée avec succès, le BSSID de l'Access Point à partir duquel on étend le réseau Wi-Fi s'affiche dans le champ "Connecté".

VIMAR

Configuration

Status

System

Logout

Configuration

Dans les Paramètres avancés, "Puissance Radio" est une valeur fondamentale qui varie entre 0 et 20 dBm (20 dBm pour la portée maximale du signal). Il est conseillé de maintenir l'amplitude du canal radio sur 20 MHz pour stabiliser la connexion avec l'Access Point d'extension du réseau Wi-Fi.

VIMAR

Configuration

Status

System +

Logout

Configuration

6.3 Extension du réseau Wi-Fi (BRIDGE)

Cette configuration permet d'étendre le réseau câblé à une zone qui n'est pas accessible par le câble ni par le réseau sans fil.

Pour réaliser cette Configuration, il faut disposer de deux Access Point :

- le premier, connecté au réseau LAN, doit être configuré en mode "Access point Wi-Fi"

- le second doit être configuré en mode "Extension réseau câblé".

Saisir le SSID, le type de Sécurité et la Clé de l'Access Point connecté au réseau LAN.

Valider la configuration en sélectionnant "Enregistrer & Appliquer" ; si l'opération se termine avec succès, le BSSID de l'Access Point auquel on est connecté s'affiche dans le champ "Connecté",

Il est également possible d'activer la répétition du signal sans fil en sélectionnant "Activation Wi-Fi repeater"; dans ce cas, la vitesse de transmission disponible pour l'extension du signal radio est réduite (jusqu'à la moitié).

VIMAR

Configuration

Status

System

Logout

Configuration

Dans les Paramètres avancés, en plus du paramètre "Puissance Radio", il faut configurer "Amplitude du canal radio" et aligner ce paramètre sur celui qui a été défini dans l'Access Point auquel on est connecté.

Si plusieurs réseaux ont le même SSID, il est possible de forcer le BSSID du réseau Wi-Fi auquel on souhaite se connecter en sélectionnant l'option "Se connecter à ce MAC".

Dans ce cas, il est fondamental que l'option "LAN IP" soit configurée avec une autre adresse que celle de l'Access Point auquel on est connecté ; sinon, quand on sélectionne "Enregistrer et appliquer", dès que la connexion est établie, l'adresse est dupliquée, ce qui entraîne une difficulté d'accès à la page de configuration des deux dispositifs.

VIMAR

Configuration

Status

System

Logout

Configuration

General Setup

Advanced Settings

Connect to this MAC

Transmit Power

Radio Channel Width

IPv4 address

192.168.1.225

IPv4 netmask

255 255 255 0

7. FONCTIONNEMENT COMME ACCESS POINT Wi-Fi - Activation momentanée du serveur DHCP.

Lorsque le système est configuré comme Access point WiFi (point d'accès Wi-Fi) (consulter le par. 6.1), il est possible de valider momentanément la fonction serveur DHCP. Ce service peut être utilisé lorsque le routeur n'est pas disponible sur l'installation et que l'on souhaite configurer sur le réseau local des appareils nécessitant l'attribution d'une adresse IP.

7.1 Caractéristiques du service.

La gamme d'adresses IP attribuée est : 192.168.1.100 - 192.168.1.150 avec Lease Time (temps alloué) 30 minutes.

La fonction serveur DHCP est disponible sur le point d'accès pour la version fw 1.1.0 et suivantes ; en cas de versions fw précédentes, ne pas sélectionner «

Conserver réglages » durant la mise à jour.

Si la fonction serveur DHCP n'est pas utilisée, il n'est pas nécessaire de procéder à la mise à jour du système.

Pour activer le service, procéder de la façon suivante :

1. Mettre le point d'accès sous tension ; s'il l'est déjà, le débrancher puis le rebrancher. Après quoi, la procédure doit durer 180 secondes.
2. Attendre environ 30 s pour que le point d'accès redémarre puis garder le doigt de 2 à 5 s sur le poussoir présent à l'avant ; la led clignote rapidement.

En gardant le doigt plus de 5 s sur le poussoir, la led retourne à sa condition de fonctionnement normal (allumée ou éteinte en fonction du Wi-Fi disponible) ; en gardant le doigt 10 s sur le poussoir, le dispositif se remet à zéro.

1. Relâcher le poussoir lorsque la led clignote puis rappuyer dessus.
2. Répéter le point 3 ; on passe à la modalité serveur DHCP activé et la led clignote lentement quelques secondes (0,5 s allumée, 0,5 s éteinte).

Si un autre serveur DHCP activé est détecté sur le réseau, la procédure sera interrompue et la led clignotera en modalité « waming » (50 ms allumée, 500 ms éteinte) pour indiquer que le serveur DHCP n'a pas été activé.

1. Après avoir validé le service, éteindre et rallumer tous les dispositifs connectés au réseau afin qu'ils leur soit attribuée une nouvelle adresse IP valide.

Attention : Ne pas valider le service DHCP dans une modalité de fonctionnement différente de Access point WiFi.

7.3 Désactivation du service.

Le service se désactive :

• automatiquement au bout de 10 h ;
• en éteignant et rallumant le point d'accès ;
• si un autre serveur DHCP activé est détecté sur le réseau en phase d'activation.

8. STATUT

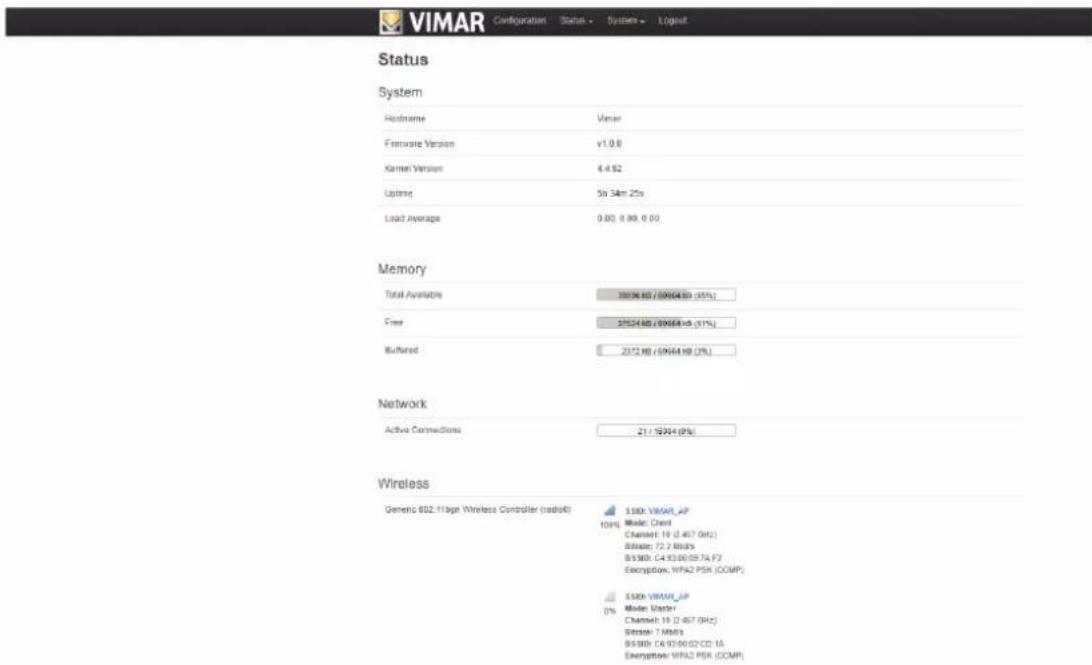

Sélectionner "Statut -> Panoramique" pour afficher l'état de l'interface réseau, les utilisateurs connectés et la version microprogramme du système.

Sélectionner "Statut -> Graphiques" pour afficher l'évolution du trafic de données qui transitent par l'Access Point.

9. SYSTÈME

Sélectionner "Système-> Langue et Hostname" pour configurer la langue d'affichage des pages et le nom du dispositif.

Sélectionner "Système-> Mot de passe" pour modifier le mot de passe d'accès aux pages de Configuration (voir chap. 6).

Sélectionner "Système-> Enregistrement données/Mise à jour microprogramme" pour mettre à jour le microprogramme du dispositif, enregistrer la configuration ou en télécharger une autre et réinitialiser l'Access Point pour le ramener à la configuration d'usine.

VIMAR

Configuration

Status

System

Logout

Flash operations

Backup / Restore

9.1 Mise à jour du microprogramme

1. Télécharger sur le site www.vimar.com, en face du code de l'article, le fichier comprimé qui contient la nouvelle image du microprogramme.
2. Extraire le fichier au format .bin qui contient l'image à configurer, le fichier .txt qui contient les remarques sur la licence et la signature MD5SUM nécessaire pour vérifier l'exactitude du code téléchargé.
3. Télécharger l'image du microprogramme comme le montre la figure de la page suivante ; le fichier de texte joint indique s'il est possible de conserver la configuration.

VIMAR

Configuration

Status

System

Logout

Flash operations

Backup / Restore

Attention : vérifier que la valeur sur MD5 correspond aux indications du fichier .txt distribué avec le fichier .bin.

VIMAR

Configuration

Status

stem

Logput

Flash Firmware - Verify

1. Lancer la mise à jour en sélectionnant "Continuer".

Pendant cette dernière phase, il est fondamental de ne pas couper l'alimentation du réseau.

N.B.: Pendant la mise à jour, afin d'éviter les dommages et les disfonctionnements, le système ne doit pas subir d'interférences ni de coupure d'alimentation.

Il est conseillé d'exécuter la mise à jour du microprogramme uniquement en cas de problème technique du système.

Vimar SpA décline toute responsabilité quant à la garantie du produit dans les cas suivants :

• téléchargement d'un microprogramme autre que le programme d'origine ou que celui qui est disponible sur le site Vimar
• microprogramme corrompu par une procédure erronée.

10. RÉTABLISSEMENT DE LA CONFIGURATION D'USINE DE L'ACCESS POINT WI-Fi.

Pour rétablir la configuration d'origine du dispositif

• dans les 3 minutes qui suivent l'alimentation du dispositif et la mise en marche (environ 30 s), appuyer au moins 10 s sur le bouton (en façade ou à distance) jusqu'à ce que la led clignote
• relâcher les boutons.

L'Access Point redémarre en 30 s.
