Type de produit	Point d'accès Wi-Fi
Marque	Vimar
Modèle	14195
Hauteur d'installation	30 à 240 cm
Couverture	Environ 150-200 m²
Modes de fonctionnement	Switch (point d'accès Wi-Fi), Bridge (répéteur), Extender (extension réseau câblé)
Puissance radio	0 à 20 dBm
Amplitude du canal radio	20 MHz conseillé pour le mode Bridge
Interfaces réseau	ETH1, ETH2, Wi-Fi
Configuration initiale	Via navigateur à l'adresse 192.168.1.225
SSID par défaut	VIMAR_AP
Clé Wi-Fi par défaut	password
Identifiants de configuration	admin / admin
Sécurité réseau	WPA2, possibilité de changer le mot de passe
Fonction serveur DHCP	Activable temporairement en mode Switch (plage 192.168.1.100-150)
Mise à jour du microprogramme	Via interface web, fichiers .bin disponibles sur www.vimar.com
Rétablissement configuration d'usine	Appuyer sur le bouton pendant 10 secondes (dans les 3 minutes suivant la mise sous tension)
Licence du microprogramme	GNU General Public License (GPL)
Code source disponible	Sur demande ou sur www.vimar.com

FOIRE AUX QUESTIONS - 14195 Vimar

Comment configurer l'Access Point en mode Switch (point d'accès Wi-Fi) ?

Connectez-vous à l'interface web via 192.168.1.225 (utilisateur et mot de passe 'admin' par défaut). Allez dans 'Configuration' et sélectionnez le mode 'Access point Wi-Fi'. Modifiez le SSID et la clé de sécurité selon vos besoins, puis cliquez sur 'Enregistrer & Appliquer'.

Comment réinitialiser l'Access Point aux paramètres d'usine ?

Dans les 3 minutes suivant la mise sous tension, appuyez sur le bouton (en façade ou à distance) pendant au moins 10 secondes jusqu'à ce que la LED clignote. Relâchez le bouton. L'appareil redémarre et retrouve sa configuration d'usine.

Quels sont les identifiants par défaut pour accéder à l'interface de configuration ?

L'adresse IP par défaut est 192.168.1.225. Le nom d'utilisateur est 'admin' et le mot de passe est 'admin'. Il est fortement recommandé de changer le mot de passe après la configuration initiale.

Comment mettre à jour le microprogramme de l'Access Point ?

Téléchargez le fichier .bin correspondant sur www.vimar.com. Connectez-vous à l'interface web, allez dans 'Système' > 'Enregistrement données/Mise à jour microprogramme', téléchargez le fichier et lancez la mise à jour en cliquant sur 'Continuer'. Ne coupez pas l'alimentation pendant la procédure.

Comment configurer l'Access Point en mode Bridge (répéteur Wi-Fi) ?

Dans l'interface web, allez dans 'Configuration' et sélectionnez le mode 'Extension du réseau Wi-Fi (BRIDGE)'. Saisissez le SSID, le type de sécurité et la clé du réseau Wi-Fi à étendre. Validez avec 'Enregistrer & Appliquer'. La LED s'allume si la connexion est réussie.

Comment activer la fonction serveur DHCP temporaire ?

Mettez l'Access Point sous tension. Attendez 30 secondes, puis appuyez sur le bouton avant pendant 2 à 5 secondes jusqu'à ce que la LED clignote rapidement. Relâchez, puis rappuyez rapidement. La LED clignote lentement (0,5s allumée/0,5s éteinte) pour indiquer que le DHCP est activé. Cette fonction est disponible uniquement en mode Switch.

Quelle est la couverture maximale de l'Access Point ?

La connectivité peut être utilisée sur environ 150 à 200 m². La couverture dépend de l'environnement et de la position. Si installé correctement, il peut couvrir jusqu'à deux étages.

Comment configurer un PC sous Windows 10 pour la première connexion ?

Attribuez une adresse IP statique à votre PC dans le même sous-réseau que l'Access Point (par exemple 192.168.1.200, masque 255.255.255.0). Connectez-vous au réseau Wi-Fi 'VIMAR_AP' avec la clé 'password'. Ouvrez un navigateur et allez à 192.168.1.225.

Que faire si la LED clignote en mode 'warning' (50 ms allumée, 500 ms éteinte) ?

Cela indique qu'un autre serveur DHCP actif a été détecté sur le réseau lors de la tentative d'activation du serveur DHCP temporaire. La fonction DHCP n'a pas été activée. Vérifiez que votre réseau n'a pas déjà de serveur DHCP.

Puis-je conserver la configuration lors d'une mise à jour du microprogramme ?

Le fichier texte joint au fichier .bin indique s'il est possible de conserver la configuration. Vérifiez le fichier 'remarques sur la licence' avant de procéder. Par défaut, il est recommandé de ne pas cocher 'Conserver réglages durant la mise à jour' sauf indication contraire.

MODE D'EMPLOI 14195 Vimar

1. Informations sur la licence du microprogramme

L'Access Point Vimar contient un microprogramme de tiers soumis aux conditions de la Licence publique générale GNU. Le microprogramme peut être utilisé, modifié et distribué aux conditions de la Licence publique générale GNU.

2. Disponibilite du code SOURCE

Le code source du microprogramme et les scripts de programmation sont soumis à la Licence publique générale GNU, ils sont disponibles sur demande et peuvent être téléchargés sur le site www.vimar.com.

3. Sécurité réseau

L'Access Point a été conçu pour être relié par ses interfaces réseau au réseau local de transmission d'informations et de données. La sécurité de la communication entre l'Access Point et le réseau local ou les autres réseaux est sous la responsabilité et à la charge de l'utilisateur qui doit aussi la superviser régulièrement.

L'utilisateur prend également en charge les procédures de sécurité (notamment, installation de pare-feu, antivirus, procédures d'authentication, cryptographie des données, etc.) destinées à protéger le dispositif, le réseau, son propre système et l'interface contre tous les types de violation de la sécurité, les accès non autorisés, les interférences, les tentatives d'infiltration, les pertes d'informations, le vol de données et d'informations.

Vimar SpA décline toute responsabilité quant aux dommages et aux pertes liés à des violations de la sécurité, tentatives d'infiltration, interférences, pertes d'informations, vols de données ou d'informations.

4. Installation de l'access point.

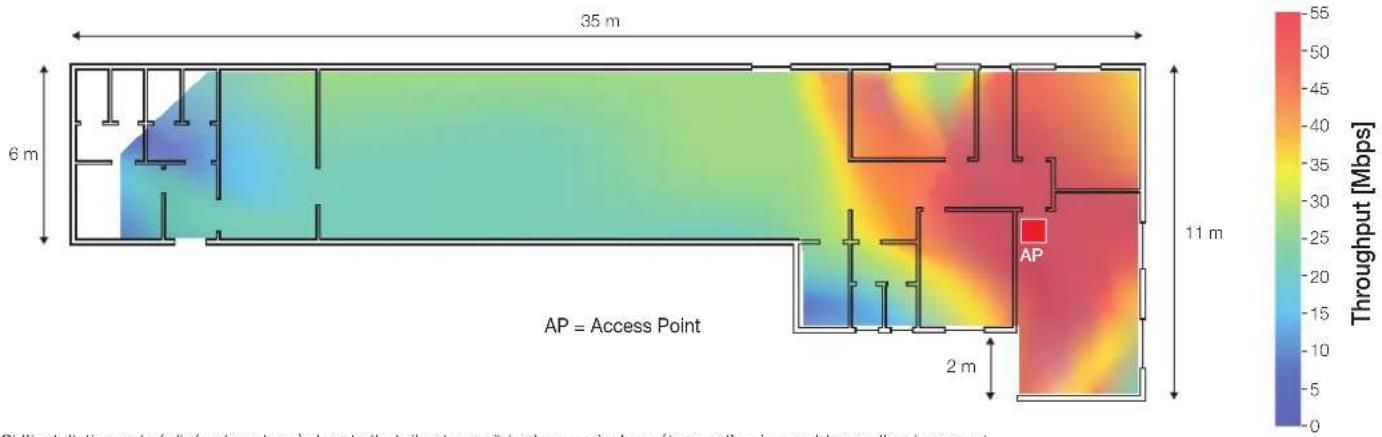

L'Access Point peut être installé à une hauteur comprise entre 30 et 240 cm. - La performance du dispositif n'est pas particulièrement affectée par le type de plaque installée. La qualité de la couverture dépend à la fois du type d'environnement et de la position dans laquelle le dispositif est installé. - La connectivité peut être utilisée sur environ 150 - 200m², mais il faut savoir que l'extension de la couverture comporte une réduction de la performance au fur et à mesure que la distance augmente (voir figure ci-dessous).

Si l'istation est réalisée dans les règles de l'art, il est possible de couvrir deux étages d'un immeuble ou d'un logement.

5. Première configuration

La configuration du système s'effectue avec le navigateur du dispositif de configuration (PC, tablette ou smartphone) relié à l'Access Point; ce dispositif doit être configuré avec une adresse IP statique.

À la fin de la configuration, les pages correspondantes sont affichées à l'adresse : http://192.168.1.225.

5.1 Connexion câble

Si l'Access Point est relié au configurateur par une connexion LAN (connexion par ETH1 ou ETH2), saisir les paramètres TCP/IP suivants :

• IP statique du sous-réseau 192.168.1.xx = chiffre entre 2 et 254 autre que l'adresse utilisée par l'Access point (225 par défaut) masque de sous-réseau 255.255.255.0

5.2 Connexion sans fil

Activer la radio Wi-Fi de l'Access Point en appuyant brièvement sur le bouton (en façade ou à distance) ; la led clignote 1 à 10 secondes et reste allumée jusqu'à la fin de l'initialisation. Pour la connexion à l'interface Wi-Fi du configurateur, utiliser les paramètres par défaut suivants : - SSID : “VIMAR AP” - clé WPA2 : "password" (il est conseillé de le remplacer immédiatement par un mot de passe par défaut personnalisé). Saisir les paramètres TCP/IP suivants : - IP statique du sous-réseau 192.168.1.xx x = chiffre entre 2 et 254 autre que l'adresse utilisée par l'Access point (225 par défaut) - masque de sous-réseau 255,255,255.0

5.3 Exemple de configuration avec un PC sous windows

L'Access Point par défaut ne donne pas d'adresse réseau à l'utilisateur. Il faut donc configurer l'interface Wi-Fi du PC et lui attribuer une adresse fixe appartenant au même sous-réseau que le dispositif.

Pour configurer l'IP statique avec un PC sous Windows 10, procède de la façon suivante.

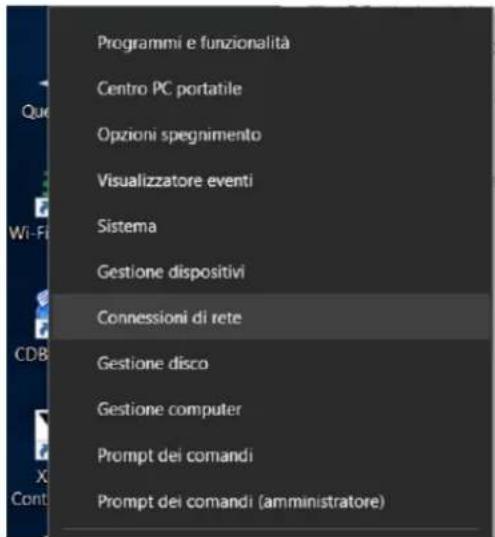

• Avec la touche droite de la souris, sélectionner "Connexions réseau".

• Dans la page "Connexions réseau", sélectionner l'interface à utiliser pour configurer l'Access Point avec la touche droite de la souris (dans ce cas, l'interface Wi-Fi). Sélectionner "Propriétés".
• Dans la page "Propriétés", sélectionner avec la touche droite l'option "Protocole Internet version 4 (TCP/IPv4)" et saisir dans le sous-réseau de l'IP attribuée à l'Access Point une adresse fixe qui doit être différente de celle de l'Access Point.

Par défaut, l'IP de l'Access Point est 192.168.1.225 : pour le PC, on a configuré 192.168.1.200, masque 255.255.255.0.

• Lancer la recherche des points d'accès sur le PC, sélectionner le dispositif qui a comme SSID "VIMAR_AP" (SSID par défaut) et dont la clé d'accès est "password".

• Avec le navigateur, afficher la page de configuration de l'Access Point, saisir comme URL l'adresse IP du dispositif et le mot de passe sélectionné. Par défaut, l'IP 192.168.1.225 et les identifiants sont "admin", clé "admin".

N. B. Le SSID correspond au nom du réseau (qui peut être sélectionné par l'utilisateur) et le BSSID correspond à l'adresse MAC de l'Access Point ou dispositif réseau (numéro unique écrit par le vendeur).

6. Configuration par type de fonctionnement

Nous allons aborder en détail les procédures relatives aux trois types de fonctionnement (SWITCH, BRIDGE et EXTENDER) qui peuvent être configurés par l'interface du navigateur et qui permettent d'utiliser l'Access Point.

• Login

La page de configuration de l'Access Point, accessible par le navigateur à l'adresse définie dans les "Paramètres avancés -> LAN IP" demande la saisie du login :

Pour configurer le mot de passe du système, procéder de la façon suivante :

• sélectionner "Système -> Mot de passe"

• saisir le nouveau mot de passe et valider avec "Enregistrer & Appliquer".

6.1 Access point wi-fi (SWITCH)

Cette configuration permet de réaliser un réseau Wi-Fi à partir d'une connexion au réseau câble.

Sélectionner "Configuration" et le mode "Access point Wi-Fi" ; il est conseillé de modifier le mot de passe et de saisir un SSID personnel en fonction des besoins.

Sélectionner "Enregistrer & Appliquer" pour valider.

Pour les réseaux sans fil, la connexion s'établit quand le système a terminé les modifications et activé les nouveaux paramètres.

Quand le signal Wi-Fi est activé, le BSSID de l'interface Access Point s'affiche dans le champ "Adresse MAC" et la led reste allumée fixe.

Dans les Paramètres avancés, "Puissance Radio" est une valeur fondamentale qui varie entre 0 et 20 dBm (20 dBm pour la portée maximale du signal).

ll t i r e a t d t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Configuration Status System Logout

6.2 Extension du réseau wi-fi (BRIDGE)

Cette configuration permet d'étendre la couverture du réseau Wi-Fi en utilisant l'Access Point comme répéteur de signal.

Configurer sur le dispositif le SSID, le type de Sécurité et la Clé du réseau sans fil qui doit être étendu.

Valider la configuration en sélectionnant "Enregistrer & Appliquer" ; si l'opération s'est terminée avec succès, le BSSID de l'Access Point à partir duquel on étend le réseau Wi-Fi s'affiche dans le champ "Connecté".

Configuration Status System Logout

Configuration

Dans les Paramètres avancés, “Puissance Radio” est une valeur fondamentale qui varie entre 0 et 20 dBm (20 dBm pour la portée maximale du signal). Il est conseillé de restermer l'amplitude du canal radio sur 20 MHz pour stabiliser la connexion avec l'Access Point d'extension du réseau Wi-Fi.

Configuration Status System Logout

6.3 Extension du réseau wi-fi (BRIDGE)

Cette configuration permet d'étendre le réseau câblé à une zone qui n'est pas accessible par le câble ni par le réseau sans fil.

Pour réaliser cette configuration, il faut disposer de deux access point :

• le premier, connecté au réseau LAN, doit être configuré en mode "Access point Wi-Fi"
• le second doit être configuré en mode "Extension réseau câble".

Saisir le SSID, le type de Sécurité et la Clé de l'Access Point connecté au réseau LAN.

Valider la configuration en sélectionnant "Enregistrer & Appliquer" ; si l'opération se termine avec succès, le BSSID de l'Access Point auquel on est connecté s'affiche dans le champ "Connecté".

Il est également possible d'activer la répétition du signal sans fil en sélectionnant Activation Wi-Fi repeater ; dans ce cas, la vitesse de transmission disponible pour l'extension du signal radio est réduite (jusqu'à la moitié).

Configuration Status System Logout

Configuration

Dans les Paramètres avancés, en plus du paramètre "Puissance Radio", il faut configurer "Amplitude du canal radio" et aligner ce paramètre sur celui qui a été défini dans l'Access Point auquel on est connecté.

Si plusieurs réseaux ont le même SSID, il est possible de forcer le BSSID du réseau Wi-Fi auquel on souhaite se connecter en sélectionnant l'option "Se connecter a ce MAC".

Dans ce cas, il est fondamental que l'option "LAN IP" soit configurée avec une autre adresse que celle de l'Access Point auquel on est connecté ; sinon, quand on sélectionne "Enregistrer et appliquer", dès que la connexion est établie, l'adresse est dupliquée, ce qui entraîne une difficulté d'accès à la page de configuration des deux dispositifs.

Configurabon

Status

System

Logou

Configuration

Lorsque le système est configuré comme Access point WiFi (point d'accès Wi-Fi) (consulter le par. 6.1), il est possible de valider momentanément la fonction serveur DHCP. Ce service peut être utilisé lorsque le routeur n'est pas disponible sur l'installation et que l'on souhaite configurer sur le réseau local des appareils nécessitant l'attribution d'une adresse IP.

7.1 Caractéristiques du service.

La gamme d'adresses IP attribuée est : 192.168.1.100 - 192.168.1.150 avec Lease Time (temps alloué) 30 minutes.

La fonction serveur DHCP est disponible sur le point d'accès pour la version fw 1.1.0 et suivantes ; en cas de versions fw précédentes, ne pas sélectionner «

Conserver réglages durant la mise à jour.

Si la fonction serveur DHCP n'est pas utilisée, il n'est pas nécessaire de procéder à la mise à jour du système.

Pour activer le service, procéder de la façon suivante :

1. Mettre le point d'accès sous tension ; s'il l'est déjà, le débrancher puis le rebrancher. Avec quoi, la procédure doit durer 180 secondes.
2. Attendre environ 30 s pour que le point d'accès redémarre puis garder le doigt de 2 à 5 s sur le bouton présent à l'avant; la led clignote rapidement.

En gardant le doigt plus de 5 s sur le bouton, la led retourne à sa condition de fonctionnement normal (allumée ou éteinte en fonction du Wi-Fi disponible) ; en gardant le doigt 10 s sur le bouton, le dispositif se remet à zéro.

1. Relâcher le pousoir lorsque la led clignote puis rappuyer dessus.
2. Répéter le point 3 ; on passe à la modalité serveur DHCP activé et la led clignote lentement quelques secondes (0,5 s allumée, 0,5 s éteinte).

Si un autre serveur DHCP activé est détecté sur le réseau, la procédure sera interrompue et la led clignotera en modalité « warning » (50 ms allumée, 500 ms éteinte) pour indiquer que le serveur DHCP n'a pas été activé.

1. Après redémarrage service, éteindre rallumer tous les dispositifs connectés au réseau afin qu'ils leur soit attribuée une nouvelle adresse IP valide.

Attention: Ne pas valider le service DHCP dans une modalité de fonctionnement différente de Access point WiFi.

7.3 Désactivation du service.

Le service se désactive :

automatiquement au bout de 10 h; - en éteignant et rallumant le point d'accès; - si un autre serveur DHCP activé est détecté sur le réseau en phase d'activation.

8. STATUT

Sélectionner "Statut -> Panoramaque" pour afficher l'état de l'interface réseau, les utilisateurs connectés et la version microprogramme du système.

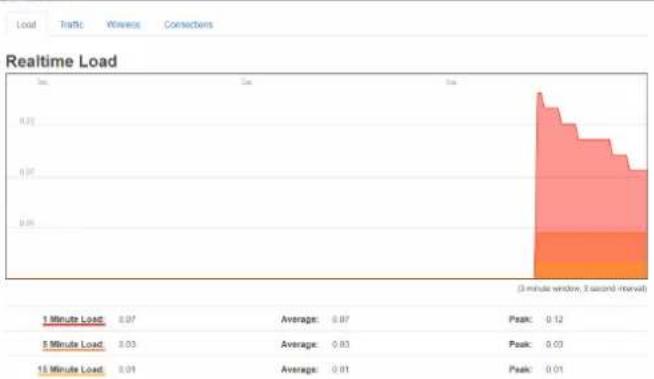

Sélectionner "Statut -> Graphiques" pour afficher l'évolution du trafic de données qui transitent par l'Access Point.

9. Système

Sélectionner "Système-> Langue et Hostname" pour configurer la langue d'affichage des pages et le nom du dispositif.

Sélectionner "Système-> Mot de passe" pour modifier le mot de passe d'accès aux pages de Configuration (voir chap. 6).

Sélectionner "Système-> Enregistrement données/Mise à jour microprogramme" pour mettre à jour le microprogramme du dispositif, enregistrer la configuration ou en télécharger une autre et réinitialiser l'Access Point pour le ramener à la configuration d'usine.

Configuration

Status

System

Logout

9.1 Mise à jour du microprogramme

1. Télécharger sur le site www.vimar.com, en face du code de l'article, le fichier compressé qui contient la nouvelle image du microprogramme.
2. Extraire le fichier au format bin qui contient l'image à configurer, le fichier txt qui contient les remarques sur la licence et la signature MD5SUM nécessaire pour vérifier l'exactitude du code télécharge.
3. Télécharger l'image de microprogramme comme le montre la figure de la page suivante ; le fichier de texte joint indique s'il est possible de conserver la configuration.

Configuraion

System

Logcat

Attention : vérifier que la valeur sur MD5 correspond aux indications du fichier.txt distribué avec le fichier.bin.

Configurar

Status

Logout

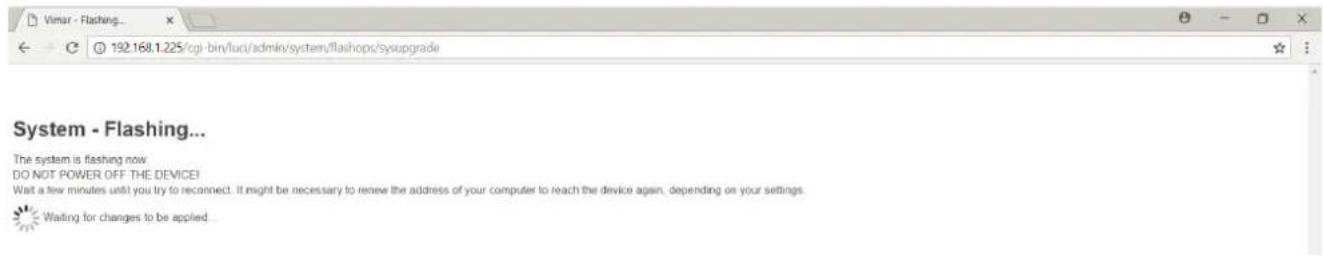

1. Lancer la mise à jour en sélectionnant "Continuer".

Pendant cette phase, il est fondamental de ne pas couper l'alimentation du réseau.

N. B. : Pendant la mise à jour, afin d'éviter les dommages et les dysfonctionnements, le système ne doit pas subir d'interférences ni de coupure d'alimentation. Il est conseillé d'exécuter la mise à jour du microprogramme uniquement en cas de problème technique du système.

Vimar SpA décline toute responsabilité quant à la garantie du produit dans les cas suivants :

• téléchargement d'un microprogramme autre que le programme d'origine ou que celui qui est disponible sur le site Vimar
• microprogramme corrompu par une procédure erronée.

10. Retablissement de la configuration d'usine de l'access point wi-fi.

Pour rétablir la configuration d'origine du dispositif

• dans les 3 minutes qui suivent l'alimentation du dispositif et la mise en marche (environ 30 s), appuyer au moins 10 s sur le bouton (en façade ou à distance) jusqu'à ce que la led clignote
• relacher les boutons.

L'Access Point redémarre en 30 s.
