Marque	Hager
Modèle	XEV600C
Type de produit	Borne de recharge pour véhicule électrique (chargeur allume-cigare)
Dimensions	765 x 355 x 202 mm (H x L x P)
Poids	30 kg
Tension d'alimentation	230 V monophasé / 400 V triphasé ±10%
Fréquence	50 Hz ±1%
Puissance de charge max	7 kW (monophasé) / 22 kW (triphasé)
Courant max	32 A
Classe de protection électrique	Classe 1
Indice de protection	IP54 – IK10
Température de fonctionnement	-25°C à +40°C
Humidité de fonctionnement	5% à 95%
Type de prise	Mode 3 Type 2S
Technologie RFID	Compatibilité Mifare 1k, 4k, Ultralight, NTAG203
Fonctions principales	Charge véhicule électrique, lecture RFID, bandeau lumineux, option modem, compteur d'énergie
Installation	Réservée à un installateur électricien qualifié, selon normes TBTS
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs ou solvants
Pièces détachées et réparabilité	Consulter le site Hager ou le SAV agréé pour les pièces détachées ; indice de réparabilité non communiqué
Élimination (DEEE)	Ne pas jeter avec les ordures ménagères ; recycler dans un point de collecte agréé
Zone d'utilisation	Europe (y compris Suisse)
Contenu de la notice	Documentation détaillée sur clé USB et site Hager

FOIRE AUX QUESTIONS - XEV600C HAGER

Quels types de véhicules peuvent être rechargés avec la borne Hager XEV600C ?

La borne est conçue pour recharger les véhicules électriques et hybrides rechargeables équipés d'une prise Mode 3 Type 2S (norme européenne).

L'installation de la borne nécessite-t-elle un électricien professionnel ?

Oui, l'installation doit être réalisée par un installateur électricien qualifié conformément aux normes d'installation en vigueur (notamment TBTS).

Quelle est la puissance de charge maximale de la XEV600C ?

En monophasé (230 V) : 7 kW (32 A). En triphasé (400 V) : 22 kW (32 A).

Puis-je utiliser la borne en extérieur ?

Oui, l'indice de protection IP54 la protège contre la poussière et les projections d'eau, et IK10 garantit une résistance aux chocs.

Comment nettoyer ma borne de recharge ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs, solvants ou nettoyeurs haute pression pour ne pas endommager les joints ou l'électronique.

La borne est-elle compatible avec les badges RFID ?

Oui, elle prend en charge les technologies Mifare Classic 1k et 4k, Mifare Ultralight et NTAG203.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez la notice d'utilisation (disponible sur clé USB ou sur le site Hager). Si le problème persiste, contactez le service après-vente Hager.

Comment recycler la borne en fin de vie ?

Ne la jetez pas avec les ordures ménagères. Rapportez-la à un point de collecte DEEE (déchets d'équipements électriques et électroniques) ou contactez votre distributeur.

La borne est-elle compatible avec tous les types de câbles de recharge ?

Elle est équipée d'une prise Type 2S (norme IEC 62196). Utilisez un câble de recharge Mode 3 avec connecteur Type 2.

Quelles sont les dimensions et le poids de la borne ?

Hauteur : 765 mm, largeur : 355 mm, profondeur : 202 mm. Poids : 30 kg.

MODE D'EMPLOI XEV600C HAGER

Avant tout montage d'une borne de recharge veuillez vous référer au manuel de maintenance. Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Respecter les règles d'installation TBTS.

Toutes les informations relatives à l'installation (montage, branchement électrique et paramétrage), à la connexion aux serveurs ainsi qu'à l'utilisation et à la maintenance des bornes sont présentes dans la clé USB fournie avec les bornes et sur le site internet Hager de votre pays.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (C et en Suisse

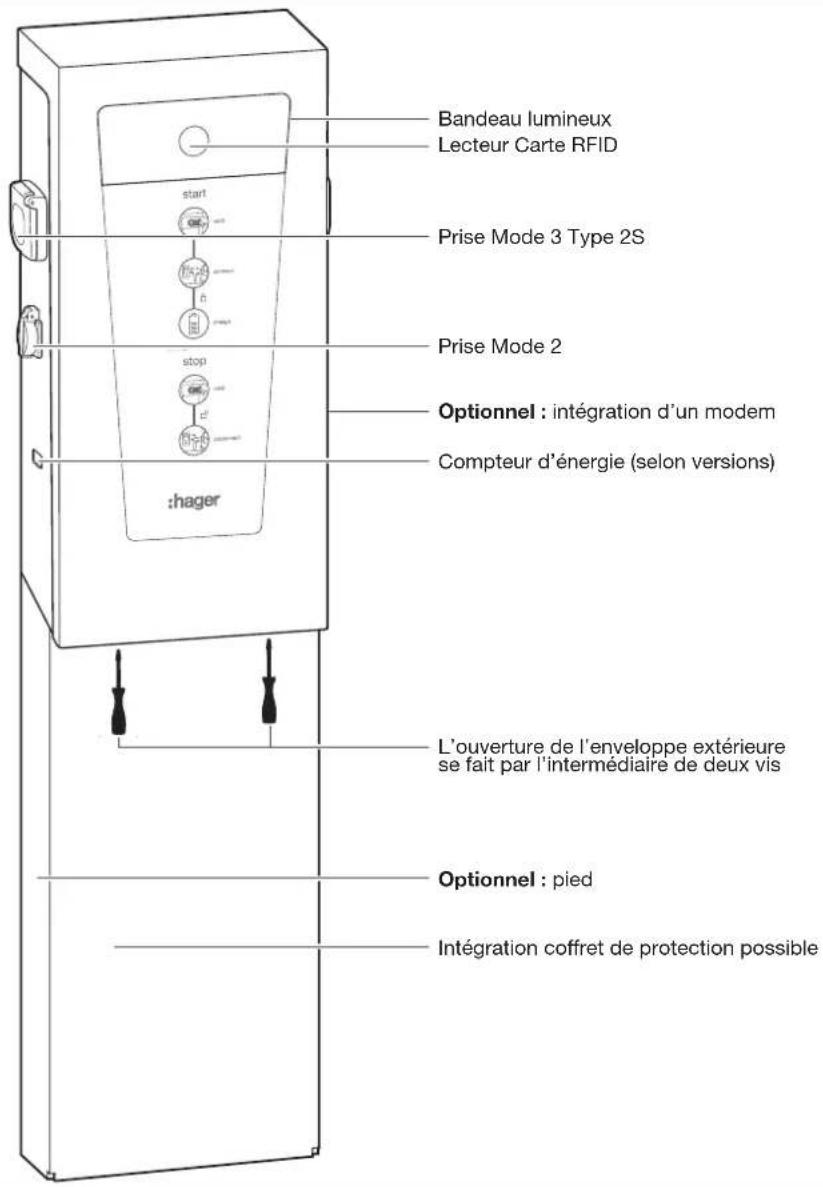

2. Description générale de la borne de charge

3. Données techniques

Conditions environnementales

Température -25°C à + 40°C
Humidité 5% à 95%
Protection IP 54 – IK 10

Caractéristiques électriques

Tension 230V / 400V (3-phase Version) +/- 10%
Frequency 50 Hz +/- 1%
Puissance de charge maximum 32A - 7kW (1-phase Version)32A - 22kW (3-phase Version)
Classe de protection électrique Classe 1

Caractéristique mécaniques

Poids 30kg
Hauteur 765mm
Largeur 355mm
Profondeur 202mm

RFID

Technologies RFID compatibles Mifare 1k

Mifare 4kMifare Ultralight NTAG203

2. Description générale de la borne de charge

Conditions environnementales

Caractéristiques électriques

Spänning 230V / 400V (trefasmodell) +/- 10%
Frekvens 50 Hz +/- 1%
Maxbelastning 32A - 7kW (enfasmodell)	32A - 22kW (trefasmodell)
Elektrisk skyddsklass Klass 1

Caractéristique mécaniques
