MODE D'EMPLOI TN206S HAGER
Répartiteur TV hertzien/satellite 2, 4 et 6 sorties
Notice d'instructions
TN202S, TN204S, TN206S
Présentation du produit
Les répartiteurs TV hertziens/satellites permettent de répartir les signaux TV hertziens, TNT et satellites sur 2, 4 ou 6 sorties.
Ils peuvent être utilisés dans les réseaux de télédistribution résidentiels en grade 1 ou en grade 3 dans le cas de la distribution TV via le réseau.
(conformément au guide UTE C 90-483)

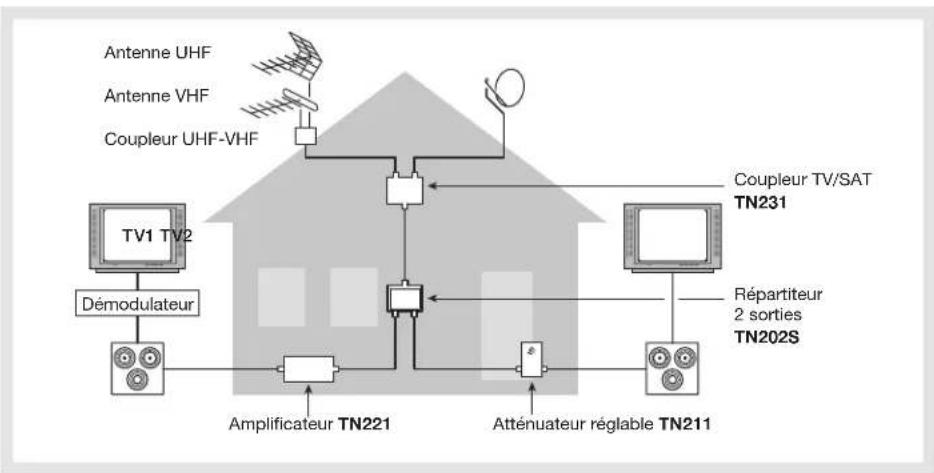

Exemple d'installation
Mise en œuvre

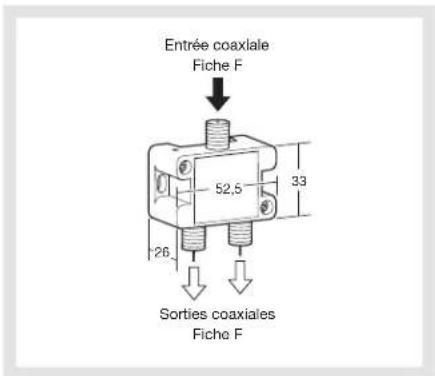

TN202S :
• 1 entrée coaxiale fiche F
• 2 sorties coaxiales fiche F


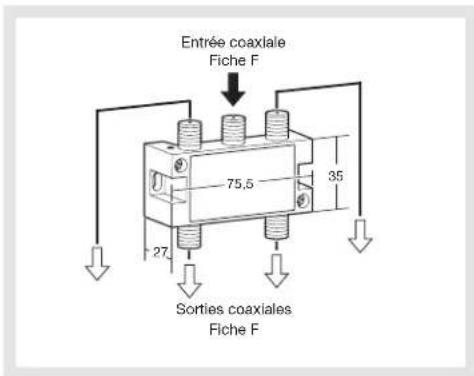

Entrée coaxiale Fiche F 52,5 33 26 Sorties coaxiales Fiche FTN204S :
• 1 entrée coaxiale fiche F
• 4 sorties coaxiales fiche F


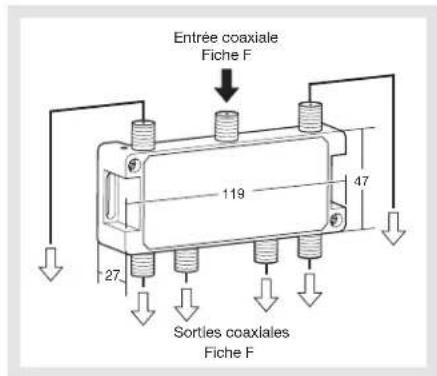

Entrée coaxiale Fiche F 75,5 35 27 Sorties coaxiales Fiche FTN206S :
• 1 entrée coaxiale fiche F
• 6 sorties coaxiales fiche F
Caractéristiques techniques :
- Passage des tensions de commutation (14 V, 18 V, 22 kHz, DiSEqC) sur la voie satellite (power pass).
- Protection par diode sur toutes les voies
- Bande de fréquences : 5 à 2400 MHz
| Pertes de passage | Fréquences |
| 8,5 dB | 5 à 1000 MHz |
| 9 dB | 1000 à 1700 MHz |
| 10,5 dB 1700 à 2400 MHz | |
Raccordement :
- Fiches "F"
- Utiliser un câble coaxial normalisé faible perte, type 17 VATC.
Normes :
- Conformité CE
Garantie
FR
24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel.
La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si après expertise notre service contrôle qualité ne détecte pas un défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l'art. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.

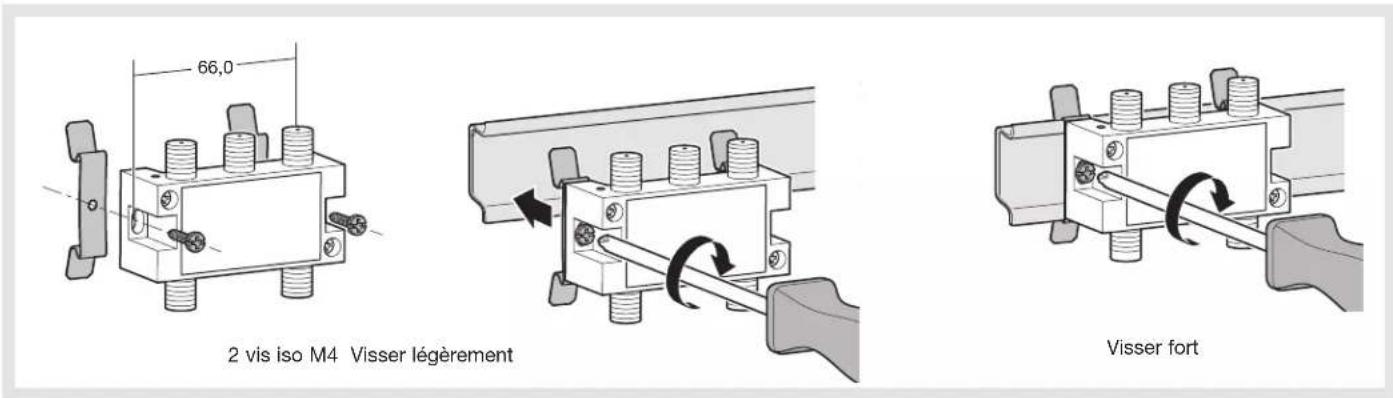

Fixation sur rail


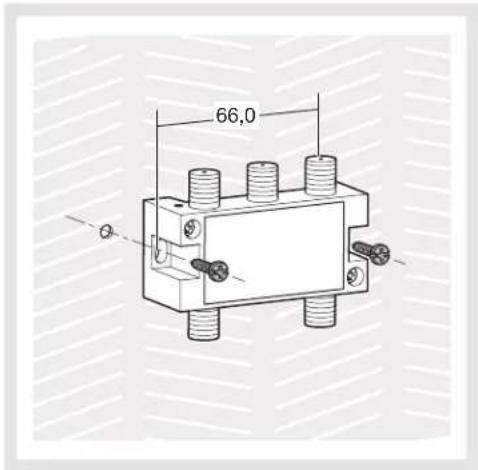

66,0 2 vis iso M4 Visser légèrement Visser fortFixation sur autre support Fixation sur platine

