MODE D'EMPLOI RED721X HAGER
Consignes de sécurité
Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays.
Ne pas installer ce module à l'extérieur du bâtiment.
:hager

Amplificateur vidéo 2 fils Amplificateur vidéo 2 fils encastré
Composition de l'appareil


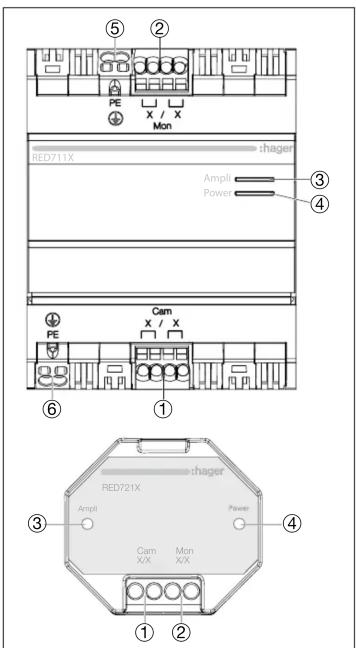

⑤ ② PE Mon RED711X hager Ampli Power ③ ④ ⑥ ① PE Cam X / X RED721X hager Ampli Power ③ ④ Cam X/X Mon X/X ① ②Image 1 : composition de l'appareil
① Entrée vidéo bus 2 fils
② Sortie vidéo amplifiée bus 2 fils
③ Témoin LED (vert) de fonctionnement
④ Témoin LED (vert) alimentation correcte
⑤⑥ Bornier de raccordement à la terre
Fonction
La fonction principale est d'amplifier le signal vidéo sur le bus provenant d'une platine vidéo avant une atténuation trop grande du signal.
Cette atténuation peut être causée
- par une trop longue distance de câble entre les éléments,
- à des appareils intermédiaires raccordés
(répartiteurs, coupleurs, etc.), - à une perte du signal liée à la qualité du câble de liaison.
Il est préconisé alors de placer un amplificateur vidéo avant une trop grande atténuation du signal sur le bus selon le tableau ci-après.
Une atténuation de 20 dB nécessite d'interfacer un amplificateur vidéo pour retrouver le niveau du signal d'origine.


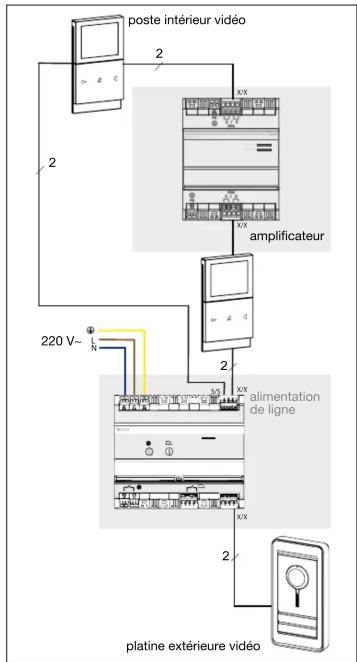

Image 2 : synoptique de fonctionnement
Raccordement de l'appareil
• Le courant absorbé par un amplificateur vidéo est le même que celui d'un poste intérieur vidéo.
- Le RED711X ou le RED721X compte comme un poste intérieur vidéo.


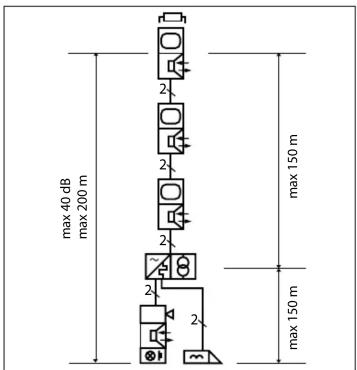

max 40 dB max 200 m max 150 m 2 2 2 2 2 max 150 mImage 3 : exemple de raccordement sans amplificateur


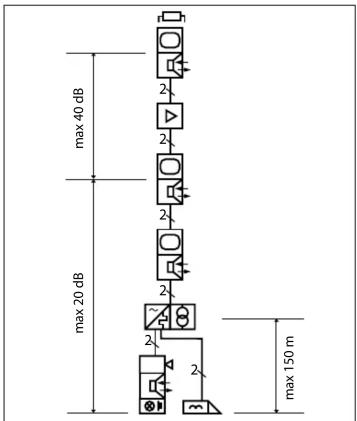

max 40 dB max 20 dB max 150 mImage 4 : exemple de raccordement avec un amplificateur


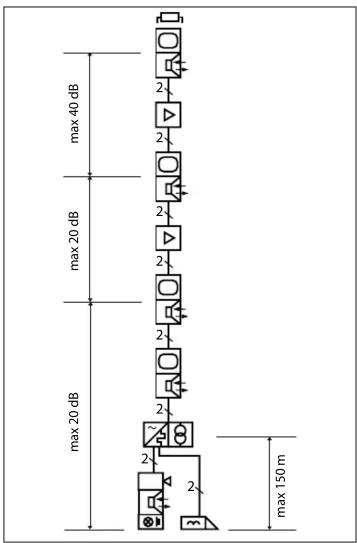

max 40 dB max 20 dB max 20 dB max 150 mImage 5 : exemple de raccordement avec deux amplificateurs
Symboles de commutation et éléments des schémas électriques
| Poste intérieur audio | |
| Poste intérieur vidéo | |
| Amplificateur vidéo | |
| Alimentation de ligne | |
| Résistance terminale | |
| Câble de liaison | |
| Transformateur réseau 12 V~ | |
| Platine de rue vidéo | |
| Ouvre-porte |
Longueurs de câbles et atténuations
Des informations relatives au calcul des atténuations de signal dans les installations à 2 fils sont disponibles dans le tableau suivant.
| Type de câble | Longueur de câble max. (m) | Atténuation max. (dB) | Résistance de boucle max (Ω) |
| Câble entre couleur et station interne video/audio | |||
| J-Y(ST)Y 0,6 mm | 75 m150 m^1) | 40 dB | 15 Ω |
| J-Y(ST)Y 0,8 mm | 150 m150 m^1) | ||
| CAT 0,5 mm | 50 m100 m^1) 150 m^2) | ||
| YR 0,8 mm | 75 m75 m^1) | 20 dB | |
| Câble entre couleur et platine de rue principale | |||
| J-Y(ST)Y 0,6 mm 75 m | 20 dB | 15 Ω | |
| J-Y(ST)Y 0,8 mm 150 m | |||
| CAT 0,5 mm 50 m | |||
| YR 0,8 mm 75 m 15 dB | |||
| Câble de l'ouvre-porte / l'éclairage au transformateur dans le cas d'un courant absorbé de l'ouvre-porte de 1 A (0,5 A) | |||
| J-Y(ST)Y 0,6 mm | 30 m; 60 m^3) (60 m; 120 m^3) | - | 3,5 Ω(7 Ω) |
| J-Y(ST)Y 0,8 mm | 50 m; 100 m^3) (100 m; 200 m^3) | ||
| CAT 0,5 mm | 20 m; 40 m^3) (40 m; 80 m^3) ) | ||
| YR 0,8 mm | 50 m; 100 m^3) (100 m; 200 m^3) | ||
| Câble entre couleur et station interne video/audio | |||
| J-Y(ST)Y 0,6 mm | --- | ||
| J-Y(ST)Y 0,8 mm | |||
| CAT 0,5 mm 300 m | 20 dB | 4) | 60 Ω |
| YR 0,8 mm | --- | ||
Tableau 1 : données de câblage
1) Longueur de câble dans le cas de stations internes vidéo avec alimentation auxiliaire
2) Avec doublage des brins au niveau de l'alimentation auxiliaire
3) Avec doublage des brins
4) Atténuation typique pour câble cat. 6/7 (câble réseau) \~6 dB/100 m
Caractéristiques techniques
| RED711X(monté sur rail) | RED721X(encastré) | |
| Tension d'alimentation par bus 2 fils (X/X) | 22 à 24 V === | |
| Consommation Typique / Repos sur le bus 2 fils | 35 mA / 12 mA - 24 === | |
| Dissipation maximale 1 | W max. | |
| Bornes de raccordement du système à bus 2 fils (X/X) | 0,2 mm2 - 1,5 mm2 | |
| Température de fonctionnement | - 5 °C → + 45 °C | |
| Température de stockage | - 25 °C → + 70 °C | |
| Largeur (REG) 4TE - | ||
| Dimensions (I x H x P) | 70 x 90 x 67 mm ∅ | 53 x 32 mm |
| Mode d'installation | rail DIN(EN50022) | boîte d'encastrement :∅ 60 mm |
| Indices de protection | • boîtier : IP20• boîtier sous plastron : IP30 | IP 20 |
| Humidité relative | 5 % → 80 % (sans condensation) | |
| Résistance aux chocs | K04 | |
