Type de produit	Borne de recharge pour véhicule électrique
Marque	Hager
Modèle	XEV426
Dimensions (H x L x P)	1472 x 355 x 202 mm
Alimentation	230 V AC, 50 Hz
Type de prise	Mode 3 Type 2S, Mode 2
Compteur d'énergie	Intégré (selon versions)
Contrôle d'accès	Lecteur RFID
Indicateurs lumineux	Bandeau lumineux LED
Connectivité	Modem intégrable en option
Installation	Montage sur pied, réservée à un installateur électricien
Normes	TBTS, normes d'installation en vigueur
Fondation	Béton C20/25, profondeur 80 cm, couche de propreté 5 cm C8/10
Liaison à la terre	Liaison équipotentielle entre borne, pied et socle
Sécurité	Fixation par vis sous la borne, scellement chimique (tiges filetées ø12 mm)
Entretien	Nettoyer avec un chiffon doux et sec
Homologations	Utilisable en Europe et en Suisse
Réparabilité	Pièces détachées disponibles via le réseau Hager
Documentation	Notice et manuel de maintenance sur clé USB fournie

FOIRE AUX QUESTIONS - XEV426 HAGER

Comment installer la borne de recharge XEV426 ?

L'installation doit être réalisée exclusivement par un installateur électricien qualifié, en respectant les normes TBTS et les règles d'installation en vigueur. Le montage se fait sur un pied avec scellement chimique (tiges filetées ø12 mm) et une fondation en béton C20/25 de 80 cm de profondeur.

Quels types de prises sont disponibles sur le XEV426 ?

La borne est équipée d'une prise Mode 3 Type 2S et d'une prise Mode 2, permettant de recharger différents types de véhicules électriques.

Comment fonctionne le contrôle d'accès par RFID ?

Le lecteur RFID intégré permet de déverrouiller la charge en approchant une carte RFID autorisée. Les utilisateurs doivent se référer au manuel fourni pour la programmation des cartes.

Que faire si le bandeau lumineux ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique de la borne. Si le problème persiste, contactez un installateur qualifié ou le service après-vente Hager.

Puis-je installer la borne XEV426 sans pied ?

Non, le montage sur pied est obligatoire pour assurer la stabilité et la sécurité. Le pied est fixé au sol via une fondation béton et une liaison à la terre.

Quelle est la hauteur recommandée pour la borne ?

La hauteur totale de la borne avec le pied est d'environ 1472 mm, ce qui permet une prise ergonomique pour la recharge.

Comment nettoyer la borne de recharge ?

Utilisez un chiffon doux et sec pour nettoyer les surfaces extérieures. Évitez les produits abrasifs ou solvants qui pourraient endommager le boîtier.

Où trouver les schémas d'installation détaillés ?

Les schémas complets sont disponibles dans la clé USB fournie avec le produit et sur le site internet Hager de votre pays.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord le manuel de maintenance fourni. Si le problème persiste, faites appel à un installateur électricien agréé Hager pour le diagnostic et la réparation.

Comment éliminer la borne en fin de vie ?

Ne jetez pas la borne avec les déchets ménagers. Rapportez-la à un point de collecte spécialisé pour les déchets d'équipements électriques et électroniques (DEEE) afin de favoriser le recyclage.

MODE D'EMPLOI XEV426 HAGER

FR Montage sur pied avec XEV426 et XEV428

Avant tout montage d'une borne de recharge veuillez vous référer au manuel de maintenance. Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Respecter les règles d'installation TBTS.

2. Description générale

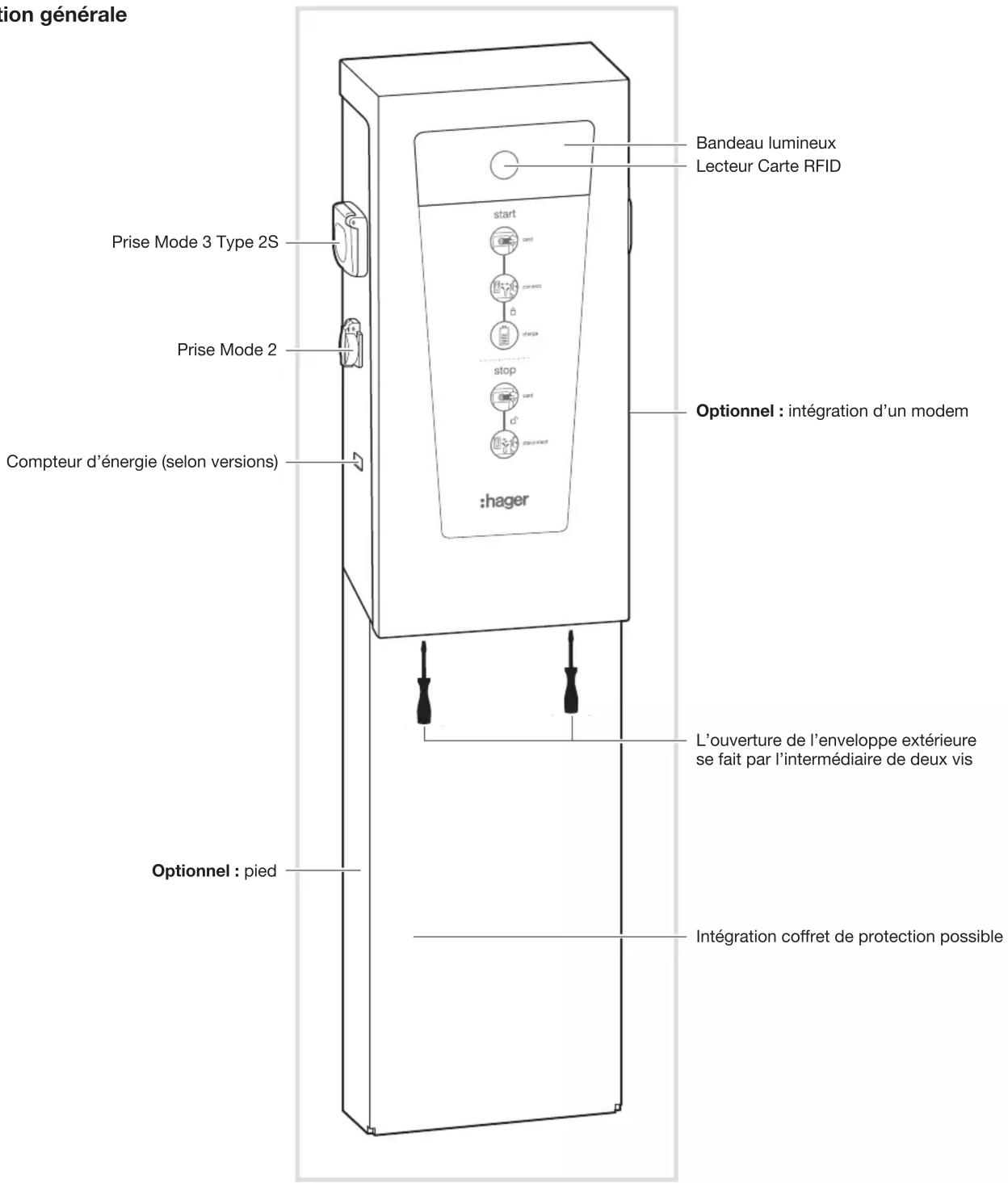

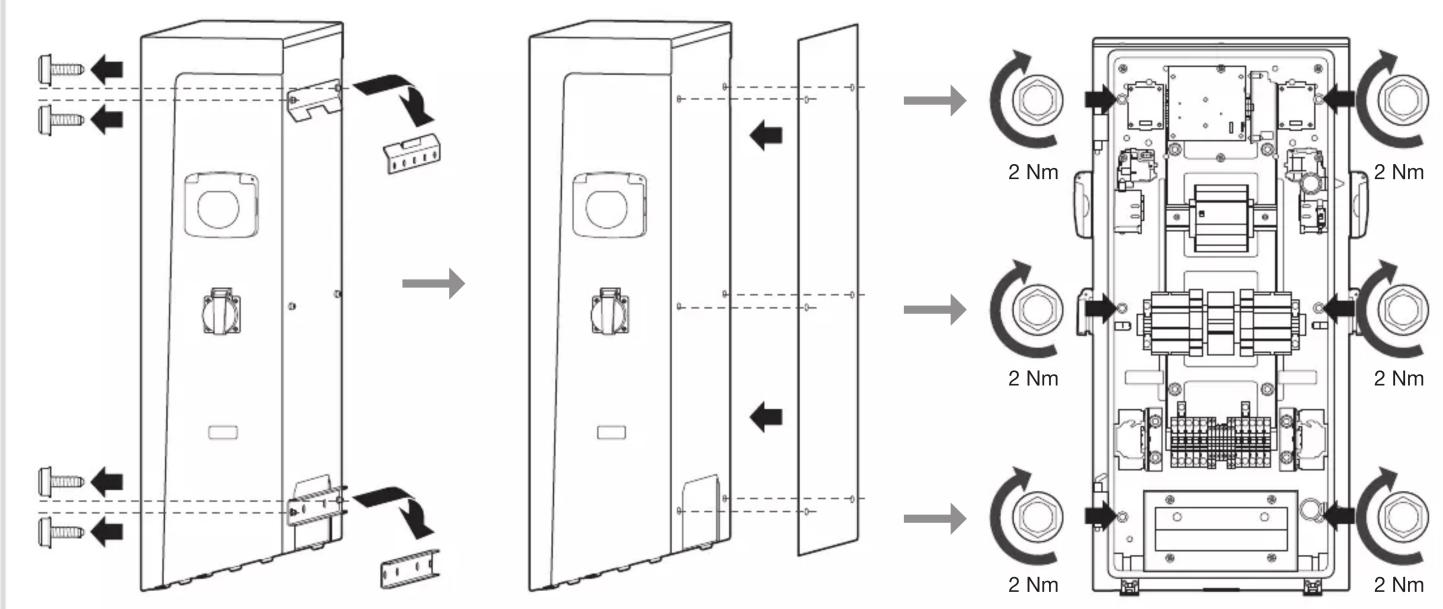

tion générale Prise Mode 3 Type 2S Prise Mode 2 Compteur d'énergie (selon versions) Optionnel : pied Bandéau lumineux Lecteur Carte RFID start connect change stop connect douvived Optionnel : intégration d'un modem :hager L'ouverture de l'enveloppe extérieure se fait par l'intermédiaire de deux vis Optionnel : pied Intégration coffret de protection possible

Montage sur pied avec XEV426 et XEV428

Schémas d'installation au sol XEV426 + XEV428

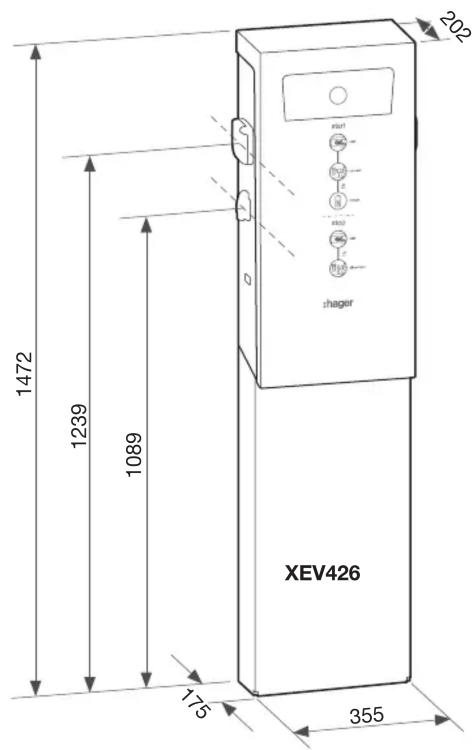

1472 1239 1089 175 355 202 shager XEV426

650 325 325 250 250 500

XEV428

En cas de scellement chimique utiliser des tiges filetées de diamètre 12 mm

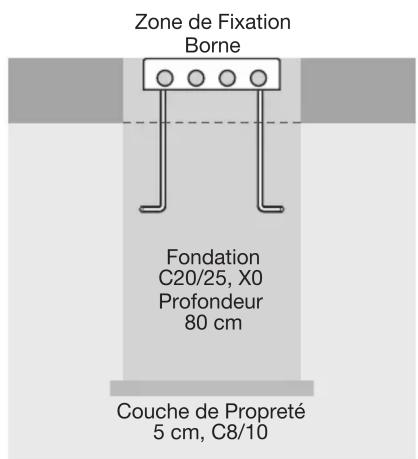

Zone de Fixation Borne Fondation C20/25, X0 Profondeur 80 cm Couche de Propreté 5 cm, C8/10

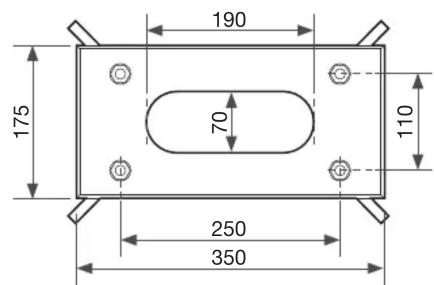

190 175 70 110 250 350

* Le vissage se fait par le dessous

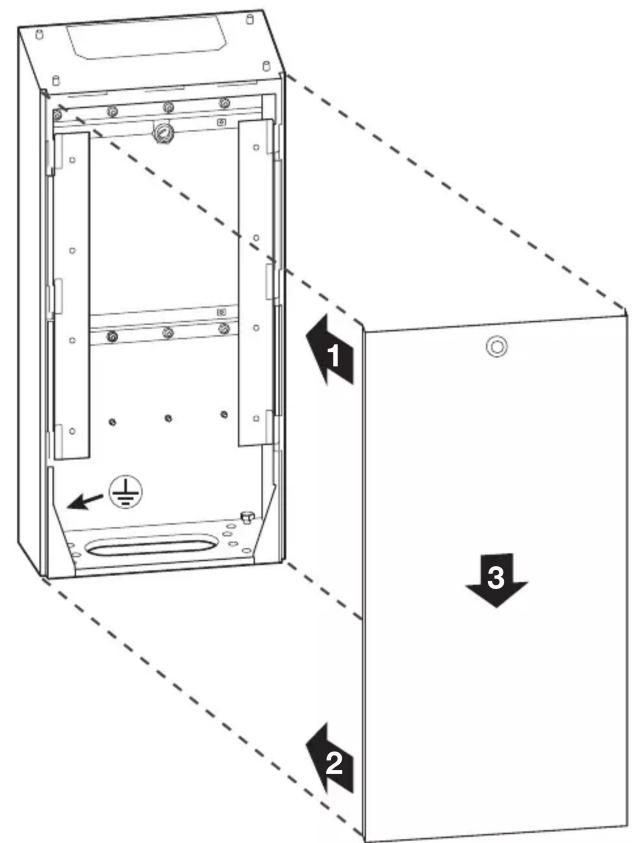

La fixation de la borne sur le pied DOIT se faire AVANT la fixation du coffret vector. La liaison équipotentielle à la terre doit être réalisée entre la borne, le pied et le socle.

3. Précautions de montage

Avant tout montage d'une borne de recharge veuillez vous référer au manuel de maintenance. Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Respecter les règles d'installation TBTS.

Toutes les informations relatives à l'installation (montage, branchement électrique et paramétrage), à la connexion aux serveurs ainsi qu'à l'utilisation et à la maintenance des bornes sont présentes dans la clé USB fournie avec les bornes et sur le site internet Hager de votre pays.

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€) et en Suisse
