WE111 - Chargeur de batterie HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur USB mural
Marque	Hager
Modèle	WE111
Alimentation entrée	110-230 V AC, 50-60 Hz, 0,5 A
Alimentation sortie	5 V DC, 2,1 A
Température de stockage	-10 °C à +40 °C
Température de fonctionnement	-10 °C à +40 °C
Classe d'isolation	II
Indice de protection	IP20, IK02
Compatibilité	Téléphones mobiles, lecteurs MP3, consoles portables
Installation	Encastrée, dans une boîte d'encastrement, avec câblage 1,5 mm² et protection 10 A
Précautions d'installation	Réalisée par du personnel qualifié, respect des normes électriques en vigueur
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser d'alcool, d'huile ou de solvant
Sécurité	Protection contre les surcharges, décharges électriques et courts-circuits
Environnement d'installation	Intérieur uniquement, ne pas obstruer les trous d'aération
Nombre maximum de produits par boîte	2 (dont un seul chargeur USB)

FOIRE AUX QUESTIONS - WE111 HAGER

Comment installer le chargeur WE111 ?

L'installation doit être réalisée par un personnel qualifié. Insérez les fils dans les bornes, serrez les vis, puis placez le produit dans la boîte d'encastrement. Fixez avec les vis et ajoutez la plaque décorative. Rétablissez le courant après installation.

Quels appareils puis-je charger avec le WE111 ?

Le chargeur est compatible avec les téléphones mobiles, les lecteurs MP3 et les consoles portables. Assurez-vous que la puissance absorbée ne dépasse pas 2,1 A sous 5 V.

Quelle est la puissance de sortie maximale ?

La sortie délivre 5 V DC avec un courant maximal de 2,1 A, soit une puissance de 10,5 W.

Puis-je installer le chargeur à l'extérieur ?

Non, le produit n'est pas adapté à une installation en extérieur. Son indice de protection est IP20 (protégé contre les corps solides >12 mm, non protégé contre l'eau).

Quelle section de câble et protection utiliser ?

Utilisez un câblage de 1,5 mm² et une protection de ligne de 10 A conformément aux normes électriques en vigueur.

Puis-je installer d'autres appareils dans la même boîte d'encastrement ?

Oui, un seul appareil additionnel peut être installé dans la même boîte, à condition qu'il utilise une puissance raisonnable et n'obstrue pas les trous d'aération du chargeur.

Comment nettoyer le chargeur ?

Nettoyez avec un chiffon sec. N'utilisez jamais d'alcool, d'huile ou de solvant qui pourraient endommager le produit.

Que se passe-t-il en cas de surcharge ou court-circuit ?

Le produit intègre une protection contre les surcharges, décharges électriques et courts-circuits. En cas de défaut, le chargeur s'arrête pour éviter tout dommage.

Le chargeur est-il compatible avec la charge rapide ?

Non, le WE111 délivre une sortie standard de 5 V 2,1 A, sans protocole de charge rapide (Qualcomm Quick Charge, USB PD, etc.). La vitesse de charge dépend du périphérique connecté.

Que signifie l'indice IK02 ?

L'indice IK02 indique que le produit résiste à des impacts d'une énergie de 0,2 J (équivalent à la chute d'un objet de 200 g d'une hauteur de 10 cm).

MODE D'EMPLOI WE111 HAGER

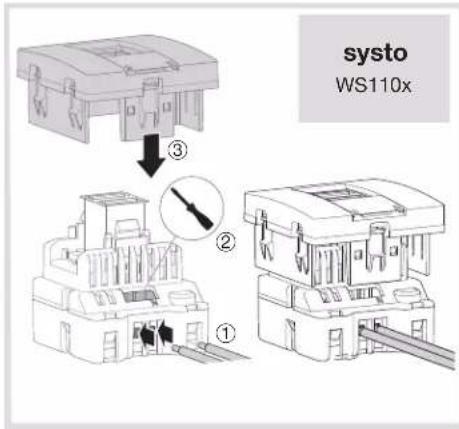

Schéma d'installation Installation diagramm

Périphériques USB compatible

Téléphones mobile, lecteurs MP3, consoles portable.

Installation

Les produits sont livrés avec les différents parties séparées.

① Insérer les fils.
② Serrer les bornes à vis.
③ Insérer le produit dans le support ou l'enjoliveur.

Note:

Ne pas tourner le produit différemment des dessins, le placer de telle sorte que les trous d'aération ne soient pas couvert une fois l'installation complète.

④ Entrer le produit dans la boîte d'encastrement et fixer le à l'aide des vis. Compléter l'installation en ajoutant la plaque décorative. Quand tout est finalisé, rétablir le courant.

Précautions d'utilisation

• La puissance (et la tension) absorbée des périphériques connectées ne doit pas excéder les valeurs spécifiés.
• Les surcharges, décharges électriques et court-circuit peuvent endommager le produit.
• Ne pas connecter la sortie du produit avec d'autres sorties de chargeurs USB.
• Des câbles USB trop long peuvent empêcher la conformité. La longueur maximum de câbles dépend du type de câble et du périphérique connecté.
• Ne pas nettoyer avec de l'alcool, de l'huile ou du solvant. Utiliser simplement un chiffon sec.

Precautions d'installation

• L'installation devra être réalisé en conformité avec les normes électriques en vigueur dans le pays où le produit installée. L'installation devra être assuré avec un câblage de 1,5 mm ^2 et une protection de ligne de 10A.
• Les transformateurs de sécurité ne sont pas autorisés dans la même boîte d'encastrement.
  • L'installation et la maintenance doivent être réalisées par du personnel qualifié.
• Le produit n'est pas approprié à une installation en extérieur.
• Les surcharges, décharges électriques et court-circuit peuvent endommager le produit. Avant l'installation vérifier le circuit afin d'éliminer toute cause possible de ces phénomènes.
• Pour assurer un volume d'air adéquat, seul un produit additionnel pourra être installé dans la même boîte d'encastrement. Cette équipement devra utiliser des puissances raisonnable et ne devra pas obstruer les trous d'aération du produit.

Caracteristiques techniques Technical specifications

Entrée	Input	110-230 Vac, 50-60 Hz 0,5 A
Sortie	Output	5 V DC 2,1 A
Temperature de stockage	Storage temperature	-10 +40°C
Temperature de fonctionnement	Operating temperature	-10 +40°C
Classe d'isolation	Overvoltage category	II
Indices de protection	Protection degree	IP20, IK02
