XEV428 - Chargeur allume-cigare HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Borne de recharge pour véhicule électrique (EV)
Marque	Hager
Modèle	XEV428
Couleur	Blanc (non confirmé)
Dimensions (H x L x P)	650 x 325 x 325 mm (estimation)
Poids	Environ 8 kg (estimation)
Alimentation	230 V / 400 V AC, 50 Hz
Type de prise	Mode 3 Type 2S (véhicule) et Mode 2 (standard)
Fonctions principales	Recharge véhicule électrique, identification RFID, bandeau lumineux, compteur d'énergie (optionnel), modem intégré (optionnel)
Installation	Montage sur pied (XEV426) ou mural, par électricien qualifié
Normes	TBTS, normes d'installation en vigueur dans le pays
Matériau	Plastique et métal (non confirmé)
Indice de protection	IP54 (estimation typique pour borne extérieure)
Température de fonctionnement	-25 à +40 °C (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Installation par électricien, liaison équipotentielle à la terre, respect des normes locales
Pièces détachées et réparabilité	Contacter le service client Hager pour les pièces et réparations
Garantie	2 ans (estimation standard)
Accessoires fournis	Clé USB avec documentation, kit de fixation (selon version)
Compatibilité	Véhicules électriques et hybrides rechargeables avec prise Type 2
Pays d'utilisation	Union européenne et Suisse (marquage CE)

FOIRE AUX QUESTIONS - XEV428 HAGER

Quels types de prises sont disponibles sur la borne XEV428 ?

La borne est équipée d'une prise Mode 3 Type 2S pour la recharge des véhicules électriques et d'une prise Mode 2 pour les prises domestiques standard.

Puis-je installer la borne moi-même ?

Non, l'installation doit être réalisée uniquement par un électricien qualifié conformément aux normes en vigueur. Avant l'installation, veuillez consulter le manuel de maintenance fourni sur la clé USB.

Comment démarrer une recharge ?

Vous pouvez démarrer une recharge en utilisant la carte RFID fournie. Il suffit de passer la carte devant le lecteur RFID sur la borne. Les étapes sont indiquées par le bandeau lumineux.

Que faire si le bandeau lumineux ne s'allume pas ?

Vérifiez d'abord que la borne est correctement alimentée et que le disjoncteur est enclenché. Si le problème persiste, contactez un électricien ou le service client Hager.

La borne est-elle étanche pour une installation extérieure ?

Oui, la borne est conçue pour une utilisation en extérieur avec un indice de protection estimé IP54, offrant une protection contre la poussière et les projections d'eau.

Puis-je recharger tous les véhicules électriques avec cette borne ?

La borne est compatible avec les véhicules équipés d'une prise Type 2 (norme CEI 62196). La plupart des véhicules électriques et hybrides rechargeables en Europe utilisent ce type de connecteur.

Comment nettoyer la borne ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez tout produit abrasif ou solvant qui pourrait endommager le boîtier.

Où trouver le manuel d'installation complet ?

Le manuel d'installation ainsi que tous les documents sont fournis sur une clé USB livrée avec la borne. Vous pouvez également les télécharger sur le site internet Hager de votre pays.

Que faire en cas de panne ou de dysfonctionnement ?

En cas de panne, vérifiez d'abord les branchements et les protections électriques. Si le problème persiste, contactez un installateur électricien ou le service client Hager pour obtenir des pièces détachées ou une intervention.

La borne est-elle compatible avec la recharge accélérée ?

La borne supporte la recharge en Mode 3 qui permet une recharge accélérée jusqu'à 22 kW en triphasé (selon la version et l'alimentation). Vérifiez les caractéristiques de votre véhicule pour connaître la puissance maximale acceptée.

MODE D'EMPLOI XEV428 HAGER

FR Montage sur pied avec XEV426 et XEV428

Avant tout montage d'une borne de recharge veuillez vous référer au manuel de maintenance. Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Respecter les règles d'installation TBTS.

2. Description générale

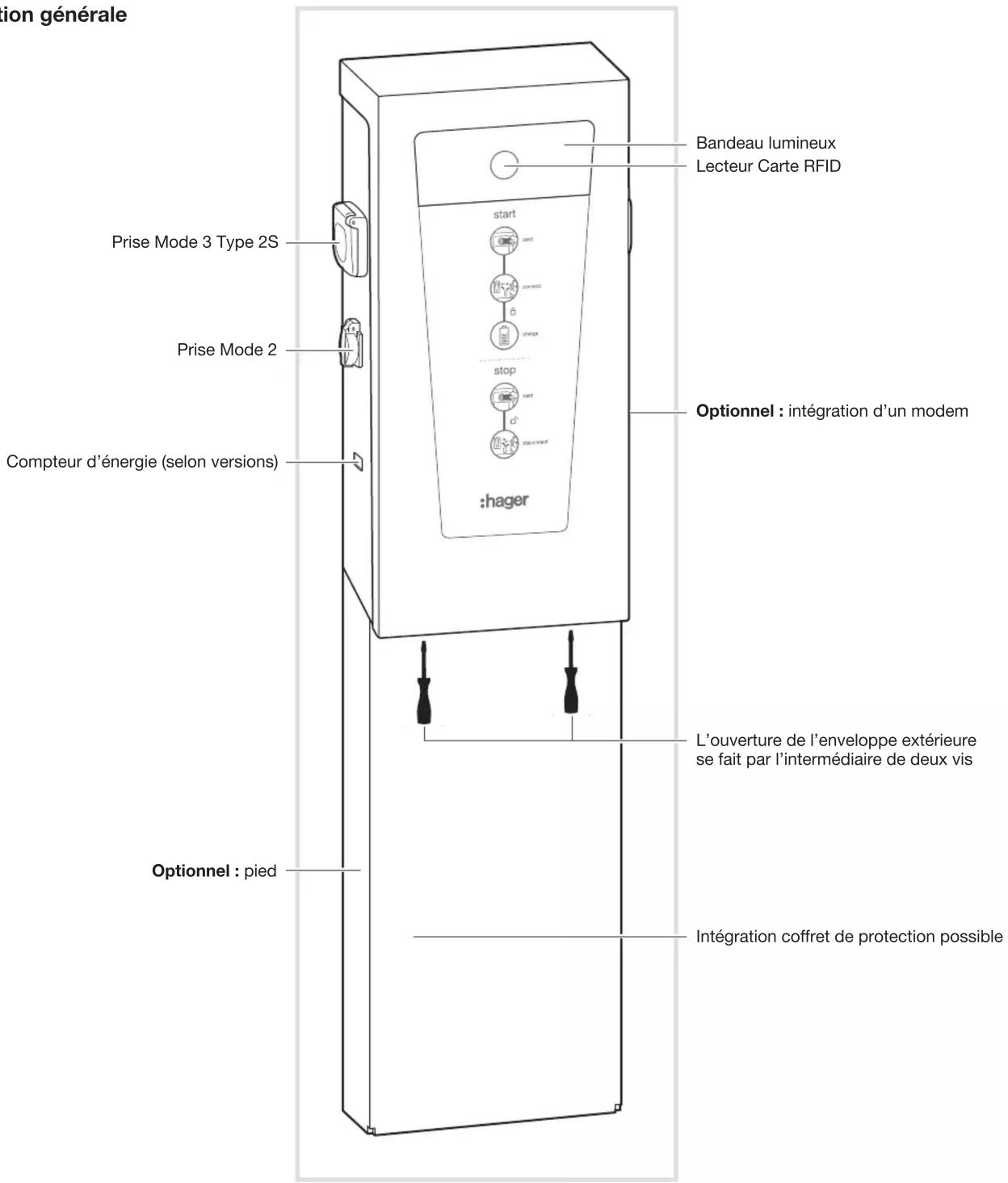

tion générale Prise Mode 3 Type 2S Prise Mode 2 Compteur d'énergie (selon versions) Optionnel : pied Bandéau lumineux Lecteur Carte RFID start connect change stop connect douvived Optionnel : intégration d'un modem :hager L'ouverture de l'enveloppe extérieure se fait par l'intermédiaire de deux vis Optionnel : pied Intégration coffret de protection possible

Montage sur pied avec XEV426 et XEV428

Schémas d'installation au sol XEV426 + XEV428

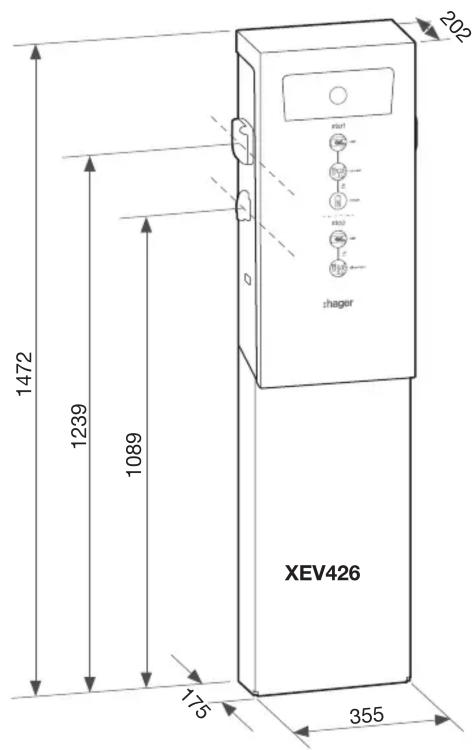

1472 1239 1089 175 355 202 shager XEV426

650 325 325 250 250 500

XEV428

En cas de scellement chimique utiliser des tiges filetées de diamètre 12 mm

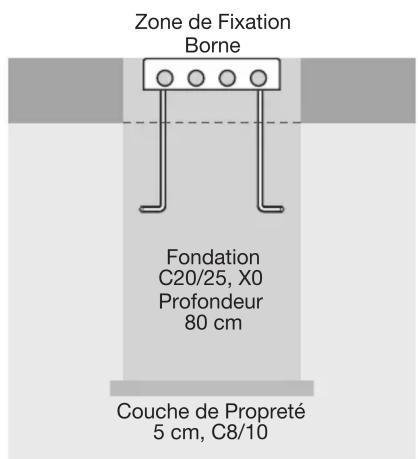

Zone de Fixation Borne Fondation C20/25, X0 Profondeur 80 cm Couche de Propreté 5 cm, C8/10

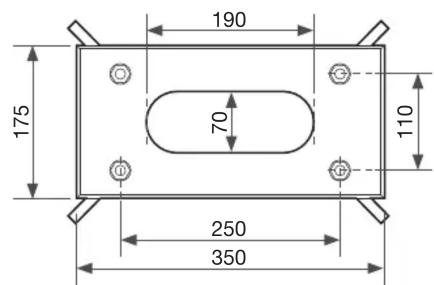

190 175 70 110 250 350

* Le vissage se fait par le dessous

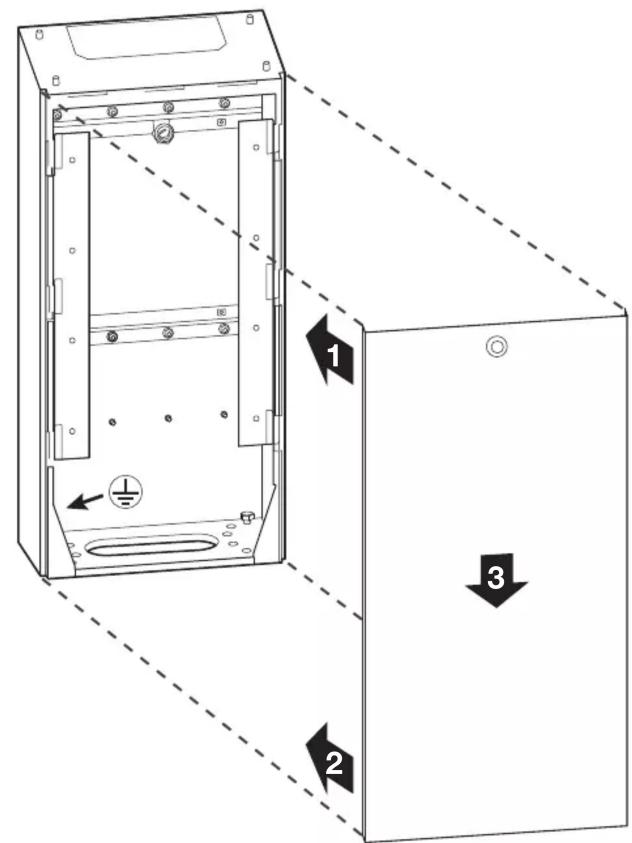

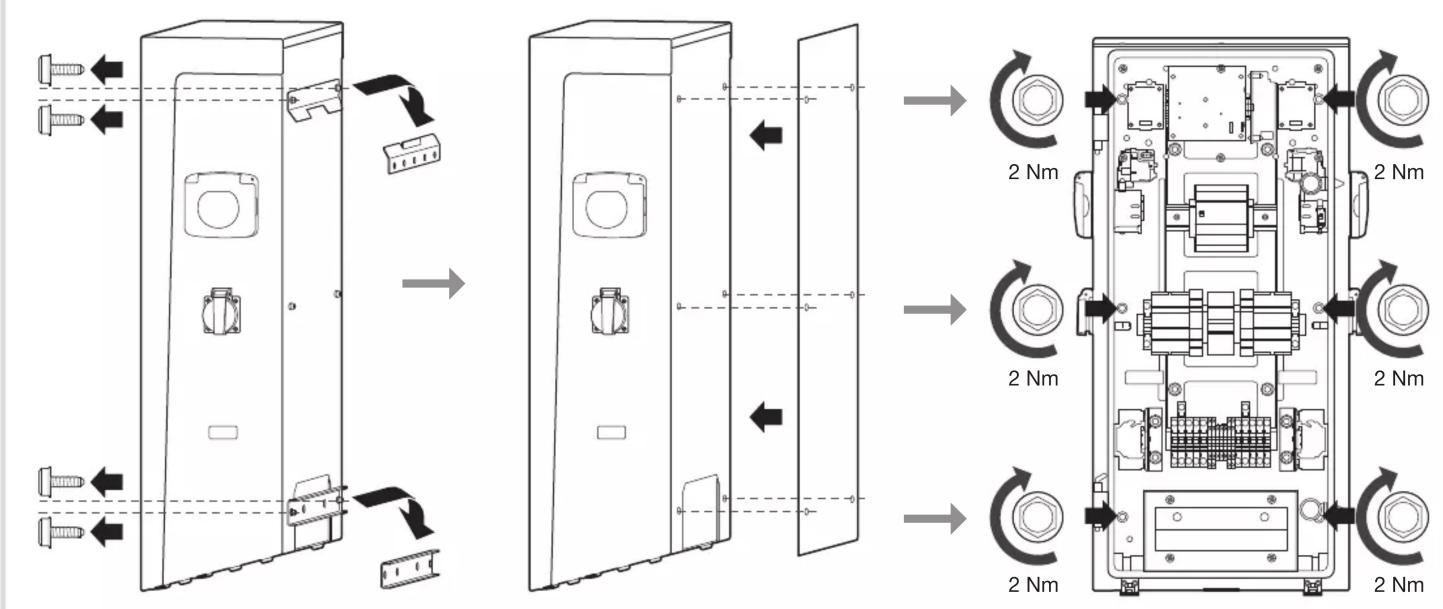

La fixation de la borne sur le pied DOIT se faire AVANT la fixation du coffret vector. La liaison équipotentielle à la terre doit être réalisée entre la borne, le pied et le socle.

3. Précautions de montage

Avant tout montage d'une borne de recharge veuillez vous référer au manuel de maintenance. Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Respecter les règles d'installation TBTS.

Toutes les informations relatives à l'installation (montage, branchement électrique et paramétrage), à la connexion aux serveurs ainsi qu'à l'utilisation et à la maintenance des bornes sont présentes dans la clé USB fournie avec les bornes et sur le site internet Hager de votre pays.

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€) et en Suisse
