MODE D'EMPLOI HIPATH 1120 SIEMENS

Signification des pictogrammes

Pictogramme	Signification
	Entrez des chiffres, des codes, un mot de passe, des numéros internes ou externes, etc.
	Signalisation par un bip court
	Décrochez/Raccrochez
	Commencez à parler
X et Y	Variables numériques
	Appuyez sur la touche Flashing.
	Menu Service/Touche de fonction
	Touche programmable - Voyant ETEINT
	Touche programmable - Voyant ALLUME
	Touche programmable - Voyant clignotant
	Touches de navigation

Plan de numérotation

Description	HiPath 1120	HiPath 1150	HiPath 1190
Ligne externe	801 à 806	801 à 832	801 à 845
Poste, y compris S_0	11 à 30	11 à 60610 à 645	101 à 240
Groupe de lignes externes	0, 890 à 899
Groupe d'abonnés interne	770 à 779
Groupements	780 à 789
Groupes d'abonnés UCD	790 à 799
Opérateur	9
EVM - Numéro interne par défaut	790
EVM - Ports de messages	7491 à 7492
EVM - Ports virtuels	744 à 747
Fax/SDA - Ports virtuels pour les messages	740 à 743
Ligne USB/CAPI	10		100
Remplacement pour * et #	75 et 76 (respectivement)

Postes numériques Profiset 3030, E 822 et E 821 ST

Fonction	Profiset 3030		E822 ST	E821 ST
Afficheur	3 lignes		2 lignes	--
Touches de navigation				--
Haut-parleur				--
Menu			--	--
Fonctionnalité				F
Flashing (R)
Secret			--	--
Renvoi d'appel	--		--
Parcage	--		--
Bis			--

Messages/Invites sur afficheur

Profiset 3030

1° REP 88 88:88 PM 88/88 2 88 88 88 3° 12 HIPATH >

• La première ligne affiche l'heure et la date.
- La seconde ligne affiche des informations comme le numéro du poste appelé et les messages système.
- La troisième ligne affiche le numéro de poste et les messages système correspondent aux options de sélection des fonctionnalités. Lorsque “-” ou “N” apparaît en bout de ligne, cela signifie qu’il existe des options de sélection supplémentaires. Pour faire défiler les options disponibles, utilisez les touches de navigation. Pour sélectionner une option, appuyez sur la touche Entrée. Lorsque “▲” ou “▼” apparaît en bout de ligne, cela signifie qu’il y a une ligne supplémentaire à afficher. Sélectionner la touche “Menu” pour accéder à la ligne suivante ou la ligne précédente.

E 822 ST

1 HH:MM xxIxxExxR 2° 12 HIPATH >

• La première ligne affiche l'heure, la date, le jour de la semaine, le numéro du poste appelé et le nombre de messages système.
• La seconde ligne affiche le numéro de poste et les messages système correspondant aux options de sélection des fonctionnalités.

Si le signe ">” apparaît à droite, cela signifie que davantage d'options de sélection sont disponibles. Pour naviguer parmi les options, utilisez les touches fléchées. Pour sélectionner une option, appuyez sur la touche de confirmation.

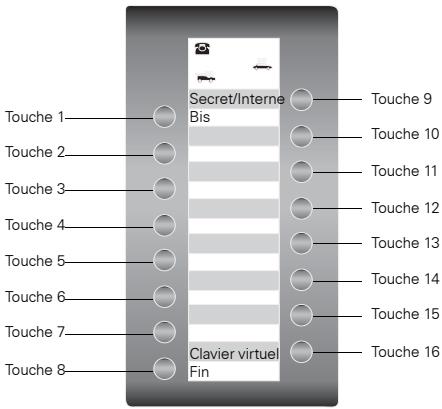

Configuration des touches

Les touches programmables sont disponibles sur les deux rangées du "clavier virtuel". La configuration de touche par défaut pour la rangée 0 est indiquée ci-après. Dans la rangée 1, seule la touche "Clavier virtuel" est configurée par défaut. Toutes les autres touches sont disponibles et peuvent être programmées.

Secret/Interne Bis Touche 1 Touche 2 Touche 3 Touche 4 Touche 5 Touche 6 Touche 7 Touche 8 Clavier virtuel Fin Touche 9 Touche 10 Touche 11 Touche 12 Touche 13 Touche 14 Touche 15 Touche 16

Remarques :

La touche Secret/Interne fonctionne comme Interne lorsque la prise automatique de ligne externe est activée. Dans tous les autres cas, elle fonctionne comme touche Secret. Sur les postes numériques E821 et E822 ST, la fonction Secret ne peut pas être affectée à une touche programmable.

Sur les postes numériques E 821 ST, la touche Bis fonctionne comme Double appel.

Voir le Manuel utilisateur (A31003-K1160-B802-*) ou HiPath 1100 Manager pour plus d'informations sur la programmation des touches. Les étiquettes des touches programmables peuvent être imprimées/modifiées à l'aide du service "Impression des étiquettes" sur HiPath 1100 Manager.

Les paramètres du poste numérique peuvent être configurés de façon individuelle, en fonction des préférences de l'utilisateur. Pour avoir plus d'informations sur la façon de configurer un poste numérique, voir le mode d'emploi fourni avec chaque équipement.

Fonctionnalité

Les fonctionnalités peuvent être sélectionnées comme suit:

1. Par les touches de navigation du menu principal
2. Par la touche de fonction et recherche dans la liste des fonctions en option
3. Par la touche de fonction et son code de fonction associé
4. Touche programmable;
5. Par un code de fonction

Fonctions système

Accès à votre boîte aux lettres	Boîte vocale● touche programmée pour MWI
Interrogation de la taxation
Renvoi d’appel
Renvoi d’appel - Désactivation
Parcage	ENFDIENFDI emplacement
Parcage - Revenir à la communica-tion mise en attente	ENFDIENFDI emplacement
Flashing sur ligne analogique externe
Micro-casque - Activation
Micro-casque - Désactivation
Liste des appelants
Programmer une fonction sur une touche	Choisir une touche.fonctionnalité à programmer et
Bis
haut-parleur	Activer/Désactiver le mains-libres
	Activer/Désactiver le haut-parleur
Clavier virtuel	Clavier virtuel
	Clavier virtuel
Contrôler l’état du relais

fonctionnalité à programmer et

ou
Activer/Désactiver le mains-libres
Activer/Désactiver le haut-parleur
Clavier virtuel
Clavier virtuel
Prise de ligne externe

Fonctionnalité	Code
Appel externe
Appel externe via un groupe de lignes externes		ligne externe ("X" est compris entre 0 et 9)
Prise d'une ligne externe spécifique		("XY" est compris entre 01 et 45)
Accès Internet Activation		ligne externe
Accès Internet Désactivation		ligne externe

ligne externe ("X" est compris entre 0 et 9)
("XY" est compris entre 01 et 45)
ligne externe
ligne externe

Réservation de ligne externeOccupé

1)Attendre le téléphone sonne externeou2) * 5 8 . le téléphone sonne externe

Fonctions utilisées pour passer un appel

Fonctionnalité	Code
Numérotation abrégée centralisée
Numérotation abrégée individuel-le
Numérotation abrégée individuel-leProgrammation	(“X” est compris entre 0 et 4)
Réponse appel interphone ModeActivation
Réponse appel interphone ModeDésactivation
Appel direct
Appel interne
Appel collectif
Appeler un groupement
Appeler un groupe d’abonnés UCD
Appel urgentposte occupé	1 0 pms2
Ligne directe(si programmée)
Ligne directe avec temporisation(si programmée)
Entrée en tiersposte occupé
Ecoute silencieuseposte occupé
Rappel Activation(le poste ne répond pas ou est occupé)	1 :
RappelDésactivation
Opérateur
Utiliser un MSN temporaire pour passer un appel

Fonctions utilisées en cours d'appel

Fonctionnalité	Code
Code affaire
Conférence
Double appel(pour quitter un double appel, attendre que l'appel soit coupé)
Parcage	(“X” : 0 à 9)
Reprendre un appel parqué
Va-et-vient(à utiliser après un double appel pour répondre à un second appel ou à un appel urgent)
Surnumérotation
Reprendre un appel mis en attente	(sur occupation ou non-réponse)
TransfertLorsqu'une ligne externe programmée pour "Inversion de polarité" ou une ligne numérique est utilisée, vous devez attendre que l'appel reçoive une réponse avant de pouvoir le transférer. Pour les transferts sans double appel, il n'est pas nécessaire d'attendre avant la réponse)	InterneExterne

("X": 0 à 9)
(sur occupation ou non-réponse)

Interne

Externe

Fonctions utilisées à la réception d'un appel

Fonctionnalité	Code
Accès à une boîte vocale
Réponse aux appelsEn attente	ou-
Groupe d'interception	ou-
Interception individuelle
Renvoi d'appel sur une ligne analogique :
Renvoi d'appel vers un numéro externe
Renvoi d'appel interne	appel collectir
Renvoi d'appelDésactivation
Renvoi d'appel sur non-réponseActivation	appel collectif ou Fax/SDA

ou
ou
appel collectif ou Fax/SDA

Renvoi d'appel sur non-réponseDésactivation	# 1 4
Ne pas dérangerActivation	* 9 7 ♪
Ne pas dérangerDésactivation	# 9 7 ♪
EVM :
Consultation sur le poste utilisé	7 9 0 groupe de messagerie vocale ■■ mot depasse
Consultation à partir d'un autreposte	7 9 0 groupe de messagerie vocale ■■ mot depasse ■■ poste 📁
Consultation à partir d'une ligne externe	√■ votre numéro externe + * ■■ mot de passe■■ poste

Fonctions diverses

Fonctionnalité	Code
Ouverture de la porte(après réponse du poste de portier)
Alarme généraleDésactivation
Changement du mot de passe de verrouillage électronique
Verrouillage électroniqueActivation
Verrouillage électroniqueDésactivation
Signal occupé lorsqu’un poste est occupéActivation
Signal occupé lorsqu’un poste est occupéDésactivation
Mode programmation du systèmeActivation
Désactivation des fonctionnalités(renvoi d’appel, Ne pas déranger, casque, protection des données, alarme, rappel, réponse appel inter-phone)
Paramétrage de la langue/du pays
Intégration dans un groupe d’appel collectif et groupement
Retrait d’un groupe d’appel collectif et groupement
Surveillance de pièce(babyphone)
Musique d’attenteActivation
Musique d’attenteDésactivation
TéléprogrammationHiPath 1100 Manager
TéléprogrammationUtiliser un téléphone MF	1) Conversation en cours entre le poste de programmation et le téléprogrammateur :* 9 9 1 J Le téléprogrammateur doit fournirmot de passe code de programmation.2) Le téléprogrammateur numérote pour se connecter au système et l'équipement Fax/SDA qui lui répond demande * 9 5 mot de passe codes de programma-tion.
Protection des donnéesActivation	* 4 9 0 J
Protection des donnéesDésactivation	# 4 9 0 J
RelaisActivation (uniquement pour HiPath 1120)	* 9 0
RelaisActivation (uniquement pour HiPath 1120)	# 9 0
Renvoi de nuitActivation	* 4 4 mot de passe
Renvoi de nuitDésactivation	# 4 4 mot de passe
Bip d'avertissementActivation	# 8 7 J
Bip d'avertissementDésactivation	* 8 7 J
Changement de classe de service(COS)	* 5 0 8 poste mot de passe

Alarme

Fonctionnalité	Code
Alarme (quotidienne)	* 4 6 1 heure (par ex., 1230)
Alarme (quotidienne, sauf week-ends)	* 4 6 2 heure (par ex., 1230)
Alarme (après une période de temps spécifiée)	* 4 6 3 heure (par ex., 1230)
Alarme (pour une date et une heure spécifique)	* 4 6 4 date/heure (par ex. 24121830)
Alarme Désactivation	# 4 6

Fonctions du groupes d'abonnés UCD

Fonctionnalité	Code
Agent disponible	* 4 0 2
Agent indisponible	# 4 0 2
Appeler un groupe d'abonnés UCD	7 9 X ("X" est compris entre 0 et 9)
Intégrer un groupe d'abonnés UCD	* 4 0 1 groupe (si appartenant à plusieurs groupes)
Quitter un groupes d'abonnés UCD	# 4 0 1
Agent UCD en service	* 4 0 3
Agent UCD hors service	# 4 0 3

PABX satellite

Fonctionnalité	Code
Flashing sur ligne analogique externe
Fonctionnement comme PABX satellite

Fonctions spéciales pour lignes RNIS

Fonctionnalité	Code
Renvoi d'appel immédiat pour MSN Activation	* 6 4 1 externe 🎨 🎨 MSN
Renvoi d'appel immédiat pour MSN Désactivation	# 6 4 1 ⌘
Renvoi d'appel sur non-réponse, pour MSN Activation	* 6 4 2 externe 🎨 🎨 MSN
Renvoi d'appel sur non-réponse, pour MSN Désactivation	# 6 4 2 ⌘
Renvoi d'appel pour MSN lorsque la ligne est occupée Activation	* 6 4 3 externe 🎨 🎨 MSN
Renvoi d'appel sur occupation, pour MSN Deactivation	# 6 4 3 ⌘
Identification des appels malveillants	⇨ * 8 4
Restriction d'envoi de MSN Activation	* 8 6
Restriction d'envoi de MSN Désactivation	# 8 6
Utiliser les fonctions de ligne RNIS fournies par un opérateur	* 5 0 3 ligne externe 🎨 code RNIS

Remarque :

Les codes de fonctions peuvent être modifiés sur HiPath 1100 Manager.

Demandez à votre technicien support.

Les informations de ce document correspondent uniquement à des descriptions générales des fonctionnalités. Les fonctionnalités réelles peuvent ne pas correspondre exactement aux descriptions, et elles sont également soumises à modification au fur et à mesure du développement des produits. Le choix des fonctionnalités n'est impératif que s'il a été explicitement indiqué dans les termes du contrat. Les marques de fabrique utilisées dans ce document sont la propriété de Siemens AG ou de leur propriétaire respectif.

© Siemens Ltda.

Sous réserve de disponibilités et de modifications techniques.

10.04.2006 V6.0
