Retrouvez gratuitement la notice de l'appareil CT35 PRO ELICA au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de hotte | Hotte murale |
| Dimensions | Largeur : 90 cm |
| Débit d'air max | 700 m³/h |
| Niveaux de puissance | 3 niveaux de puissance |
| Éclairage | LED intégré |
| Filtre à graisse | Filtre en aluminium, lavable au lave-vaisselle |
| Mode d'aspiration | Extraction et recyclage |
| Installation | Installation murale |
| Niveau sonore | Max : 65 dB |
| Consommation énergétique | Classe énergétique A |
| Accessoires inclus | Kit de montage et filtres |
| Garantie | 2 ans |
| Conseils de maintenance | Nettoyer régulièrement les filtres et la surface |
| Précautions de sécurité | Ne pas utiliser sans filtre, respecter les instructions d'installation |
FOIRE AUX QUESTIONS - CT35 PRO ELICA
Questions des utilisateurs sur CT35 PRO ELICA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice CT35 PRO - ELICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CT35 PRO de la marque ELICA.
MODE D'EMPLOI CT35 PRO ELICA

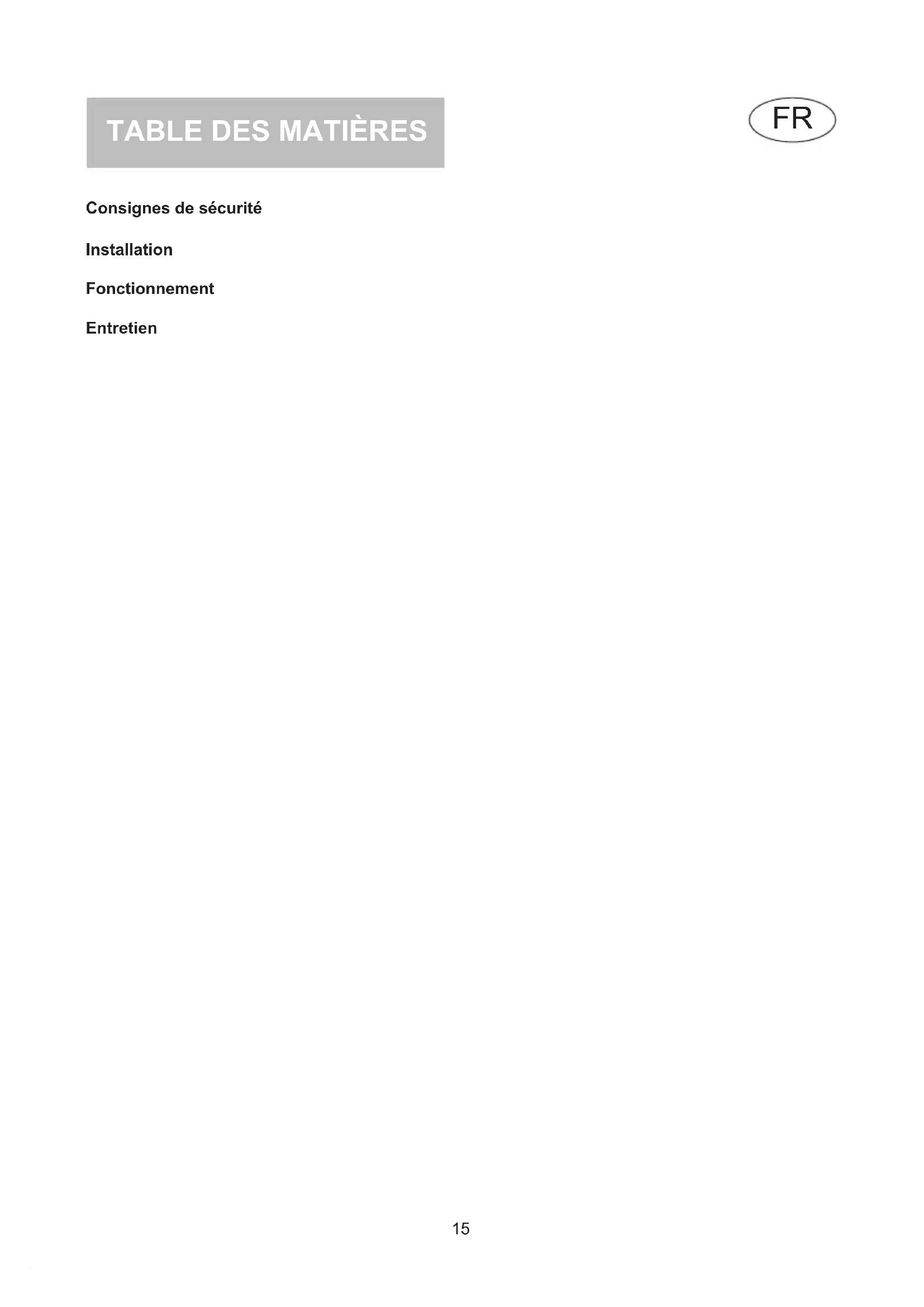

Consignes de sécurité Installation Fonctionnement Entretien
15manquant d’expérience et de con- naissances si elles sont surveil- lées. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien ne doi- vent pas être effectués par des enfants sans surveillance. Si le câble d’alimentation est en- dommagé, il doit être remplacé par un câble ou un assemblage spécial, disponible auprès du fa- bricant ou de son service d’assi- stance technique. La pièce doit disposer d’une ven- tilation adéquate lorsque la hotte est utilisée en même temps que d’autres appareils fonctionnant au gaz ou à tout autre combustible (cela ne s’applique pas aux appa- reils qui rejettent simplement l’air dans la pièce) ; Il existe un risque d’incendie si les opérations de nettoyage ne sont pas effectuées comme indiqué dans les instructions. Ne préparez pas d’aliments am- bés sous la hotte aspirante. ATTENTION : Les pièces acces- sibles peuvent être très chaudes si elles sont utilisées avec des ap- pareils de cuisson. Lorsque la hotte et les appareils alimentés avec une énergie au- tre que l’électricité fonctionnent en même temps, la dépression dans l’environnement ne doit pas dépasser 4 Pa (4 x 10-5 bar).
CONSIGNES DE SÉCURITÉ
La sortie d’air de l’appareil ne doit pas être raccordée à un conduit utilisé pour l’évacuation d’autres fumées telles que les systèmes de chauffage, les chauffe-eau, etc. Pour l’évacuation vers l’extérieur de l’air, se conformer à la régle- mentation en vigueur. L’alimentation électrique d’un mo- teur à distance, dans le cas d’un produit sans moteur à bord, s’ef- fectue via la hotte située dans la cuisine. Avant d’effectuer le raccordement électrique, assurez-vous que les données de tension de l’habita- tion correspondent à celles des plaques de données électriques de l’appareil. Avant de procéder à tout type d’opération de nettoyage ou d’en- tretien, assurez-vous que l’appa- reil est débranché du secteur. Un bon entretien assure un bon fonctionnement et de bonnes performances dans le temps. Tous les modèles sont en classe I, ils nécessitent donc une conne- xion à la terre. - Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensoriel- les ou mentales réduites ou
INSTALLATION La distance minimale entre la surface d’appui des récipients sur l’appareil de cuisson et la partie la plus basse de la hotte ne doit pas être inférieure à 60 cm pour les cuisinières électri- ques et à 65 cm pour les cuisinières à gaz ou mixtes. Si les instructions d’installation de la plaque de cuis- son à gaz spécient une distance plus grande, cela doit être pris en compte. Avant de procéder à l’installation, an d’éviter d’en- dommager l’appareil, retirez les ltres à graisse et le bac de récupération des liquides. Les ltres à graisse métalliques se retirent en pous- sant le ltre vers l’arrière de la hotte et en le faisant pivoter vers le bas, en le dégageant de son siège (g.1). Le bac de récupération des liquides s’enlève en desserrant les vis (dis. 2) et en extrayant le bac métallique. Avant le montage de l’appareil, les points suivants sont à effectuer : - Faire un trou sur le bas du meuble haut néces- saire à loger l’appareil (dess. 3). - Préparer l’alimentation. - Préparer le trou d’évacuation de l’air ainsi que les conduits. Utilisez un tuyau d’évacuation d’air d’une longueur maximale ne dépassant pas 5 mètres. Limitez le nombre de coudes dans le conduit puisque chaque coude réduit l’efcacité d’aspiration équivalente à 1 mètre linéaire. (Ex : si 2 coudes à 90° sont utilisés, la longueur de la canalisation ne doit pas dépas- ser 3 mètres). Utilisez un conduit d’un diamètre constant de 150 mm sur toute la longueur. Utilisez un conduit fait d’un matériau approuvé par la régle- mentation. Pour installer l’appareil, réglez la position des ressorts d’accrochage latéraux à l’aide des vis (dess. 4), positionnez les étriers à 2-3 mm au- dessus de l’épaisseur du bas du meuble haut. Insérez le groupe dans le logement réalisé dans le meuble haut jusqu’au blocage complet des ressorts latéraux. Utilisez des vis autotaraudeu- ses 3,9X25 pour un blocage dénitif à travers les trous internes de l’appareil (g. 5). Avant d’effectuer les raccorde- ments électriques, assurez-vous que : - Les caractéristiques de l’instal- lation correspondent aux don- nées indiquées sur la plaque si- gnalétique apposée au dessous du plan de travail. - L’installation est équipée d’une mise à la terre adéquate confor- me aux normes et dispositions de loi en vigueur. La mise à la terre est requise par la loi. Si l’appareil n’est pas équipé d’un câble et/ou de sa che, utiliser un matériau adapté à l’absorption in- diquée sur la plaque signalétique et à la température de fonction- nement. Si une connexion directe à la ligne électrique est requise, il faut interposer un interrupteur omnipolaire ayant une ouvertu- re minimale de 3 mm entre les contacts, adapté à la charge in- diquée sur la plaque et conforme à la réglementation en vigueur (le conducteur de terre jaune/vert ne doit pas être interrompue par le commutateur). Une fois l’appareil installé, l’inter- rupteur omnipolaire doit être faci- lement accessible.18 FONCTIONNEMENT Bandeau de commande L: Interrupteur on/off éclairage 0/1: Interrupteur on (I vitesse)/off moteur 2: Interrupteur II vitesse 3: Interrupteur III vitesse 4: Interrupteur IV vitesse T: Temporisateur 10 minutes Lorsque la vitesse IV
du ventilateur d’aspiration est réglée, le voyant- LED correspondant cligno- te. La vitesse IV
est maintenue pendant 5 minutes après quoi le produit passe à la vitesse III
En appuyant sur la touche T (temporisateur), l’appareil s’éteint automatiquement après 10 mi- nutes dès son réglage. La fonction est signalée par le clignotement du voyant-LED correspondant à la vitesse réglée. Pour désactiver la fonction, appuyez à nouveau sur la touche T. Le produit s’éteint automatiquement après quatre heures de fonctionnement continu, dès la derniè- re fonction sélectionnée. Après 30 heures de fonctionnement de la hotte, le bandeau de commande signale la saturation du ltre en allumant tous les voyants-LED pen- dant environ 30 secondes. Pour réinitialiser, ap- puyez sur la touche temporisateur (T) pendant la signalisation. Pousser l’appareil vers le bas du meuble haut an que le cadre de l’appareil adhère parfaite- ment au meuble haut. Remettez en place le bac de récupération des liquides et les ltres à graisse. Blocage du clapet Attention ! Avant de raccorder le tuyau de sor- tie d’air au moteur, assurez-vous que le clapet anti-retour situé à l’entrée du moteur est libre de tourner. Raccordez la bride de la hotte au trou d’éva- cuation à l’aide d’un tuyau approprié. Effec- tuez le raccordement électrique à l’aide du câble d’alimentation.
SORTIE D’AIR ARRIÈRE
Les appareils peuvent être installés avec la sortie d’air du moteur tournée vers l’arriè- re du produit. Si vous comptez utiliser cette option, retirez le support moteur en agissant sur les vis (g. 6), retirez et faites pivoter le support, positionnez-le dans son logement en gardant la sortie d’air tournée vers l’arrière du produit (g. 7). Fixez-le avec les vis enlevées précédemment. Dans le cas d’un moteur à distance, raccor- dez le câble d’alimentation du moteur au bor- nier du boîtier en plastique noir, identié par l’étiquette de raccordement. BRANCHEMENT ÉLECTRIQUE En cas d’appareil avec câble d’alimentation sans che, suivez le schéma ci-dessous pour le raccordement.
3X0.75mm2Un entretien soigné assure un bon fonctionne- ment et de bonnes performances dans le temps. Une attention particulière doit être portée aux l- tres à graisse. Pour retirer le ltre poussez-le vers l’arrière de la hotte et puis pivotez-le vers le bas en le déga- geant de son siège (dess.. 1). Replacez le ltre dans l’opération inverse. Le ltre à graisse peut être nettoyé à la main ou au lave-vaisselle. Après avoir retiré les ltres en acier, d’une main tenez le bac de récupération des liquides et de l’autre desserrez les pommeaux comme indiqué à la g. 2, puis faites glisser le bac vers le bas en veillant à ne pas renverser de liquide. Pour le nettoyage, utilisez UNIQUEMENT un chiffon imbibé de détergents liquides neutres. N’UTILISEZ PAS D’OUTILS OU D’INSTRU- MENTS POUR LE NETTOYAGE ! Évitez d’utiliser des produits contenant des abra- sifs. NE PAS UTILISER D’ALCOOL Le remplacement du câble d’alimentation ne doit être effectué que par du personnel autorisé. Remplacement de la barre à LED : A l’aide d’un outil approprié, retirez la barre à LED de son logement (voir gure 8), décon- nectez-la électroniquement par le connecteur puis remplacez-la par une aux mêmes carac- téristiques. ENTRETIEN 19ÍNDICE Advertencias Instalación Funcionamiento Mantenimiento
Le symbole sur le produit ou sur l’emballage indique que le produit ne doit pas être con- sidéré comme un déchet ménager normal, mais doit être apporté au point de collecte ap- proprié pour le recyclage des équipements électriques et électroniques. En éliminant ce produit de manière appropriée, vous contribuez à éviter les conséquences négatives po- tentielles pour l’environnement et la santé, qui pourraient résulter d’une élimination inap- propriée du produit. Pour des informations plus détaillées sur le recyclage de ce produit, contactez le bureau municipal, le service local d’élimination des déchets ou le magasin où le produit a été acheté. Cet appareil est marqué conformément à la directive européen- ne 2012/19/CE relative aux déchets d’équipements électriques et électroniques (DEEE).
