Marque	Mikrotik
Modèle	LHG XL 52 ac
Type de produit	Antenne WiFi extérieure directionnelle
Fréquence	5 GHz (5 150 - 5 875 MHz)
Gain d'antenne	26 dBi
Technologie	802.11ac
Connectivité	1 port Ethernet 10/100/1000 avec PoE
Alimentation	PoE 24 V (injecteur inclus)
Consommation électrique	Jusqu'à 12 W
Dimensions (diamètre x hauteur)	390 mm x 390 mm
Poids	1,2 kg
Matériau du radôme	Plastique résistant aux UV
Température de fonctionnement	-40°C à +70°C
Indice de protection	IP54
Montage	Sur poteau (diamètre jusqu'à 50 mm)
Fonctions principales	CPE, point d'accès, pont sans fil, routage léger
Entretien et nettoyage	Nettoyer le radôme avec un chiffon doux et de l'eau savonneuse
Sécurité	Installation par professionnel, respect des réglementations locales
Pièces détachées et réparabilité	Réparation uniquement par un technicien agréé Mikrotik
Informations générales	Nécessite une mise à jour vers RouterOS v7.2.3 ou supérieure

FOIRE AUX QUESTIONS - LHG XL 52 ac Mikrotik

Comment connecter l'antenne LHG XL 52 ac pour la première fois ?

Connectez l'injecteur PoE fourni entre l'antenne et votre PC. Utilisez WinBox pour vous connecter à l'adresse IP par défaut 192.168.88.1 avec le nom d'utilisateur admin et aucun mot de passe.

Quel mot de passe par défaut utiliser pour se connecter ?

Le mot de passe par défaut est vide. Vous devez définir un mot de passe fort après la première connexion.

Comment mettre à jour le RouterOS sur ce modèle ?

Téléchargez le package MIPSBE ou ARM pour LHG ac depuis le site Mikrotik, puis glissez-déposez le fichier dans la fenêtre WinBox et redémarrez l'appareil.

Quelle est la fréquence de fonctionnement de cette antenne ?

Elle fonctionne dans la bande 5 GHz (5 150 - 5 875 MHz) et est compatible 802.11ac.

Quelles sont les précautions de sécurité à prendre lors de l'installation ?

L'installation doit être réalisée par un professionnel. Respectez les distances de sécurité (35 cm du corps), utilisez l'alimentation fournie et suivez les codes électriques locaux.

Comment monter l'antenne sur un poteau ?

Utilisez le kit de montage fourni. Fixez l'antenne sur un poteau d'un diamètre maximum de 50 mm, orientez-la vers la cible et serrez les colliers.

Quels sont les indicateurs LED sur l'appareil ?

Le LHG XL 52 ac dispose de LED d'alimentation, de signal et de connexion Ethernet. Consultez la notice pour la signification détaillée.

Puis-je utiliser cette antenne à l'intérieur ?

Oui, mais elle est conçue pour une utilisation extérieure. L'utilisation intérieure est possible mais le gain élevé peut causer des interférences.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez le bouton reset pendant 10 secondes après la mise sous tension. Les LED clignotent pour confirmer.

Où trouver le manuel complet et les spécifications techniques ?

Le manuel complet est disponible sur https://mt.lv/um-fr et les spécifications sur https://mikrotik.com/products.

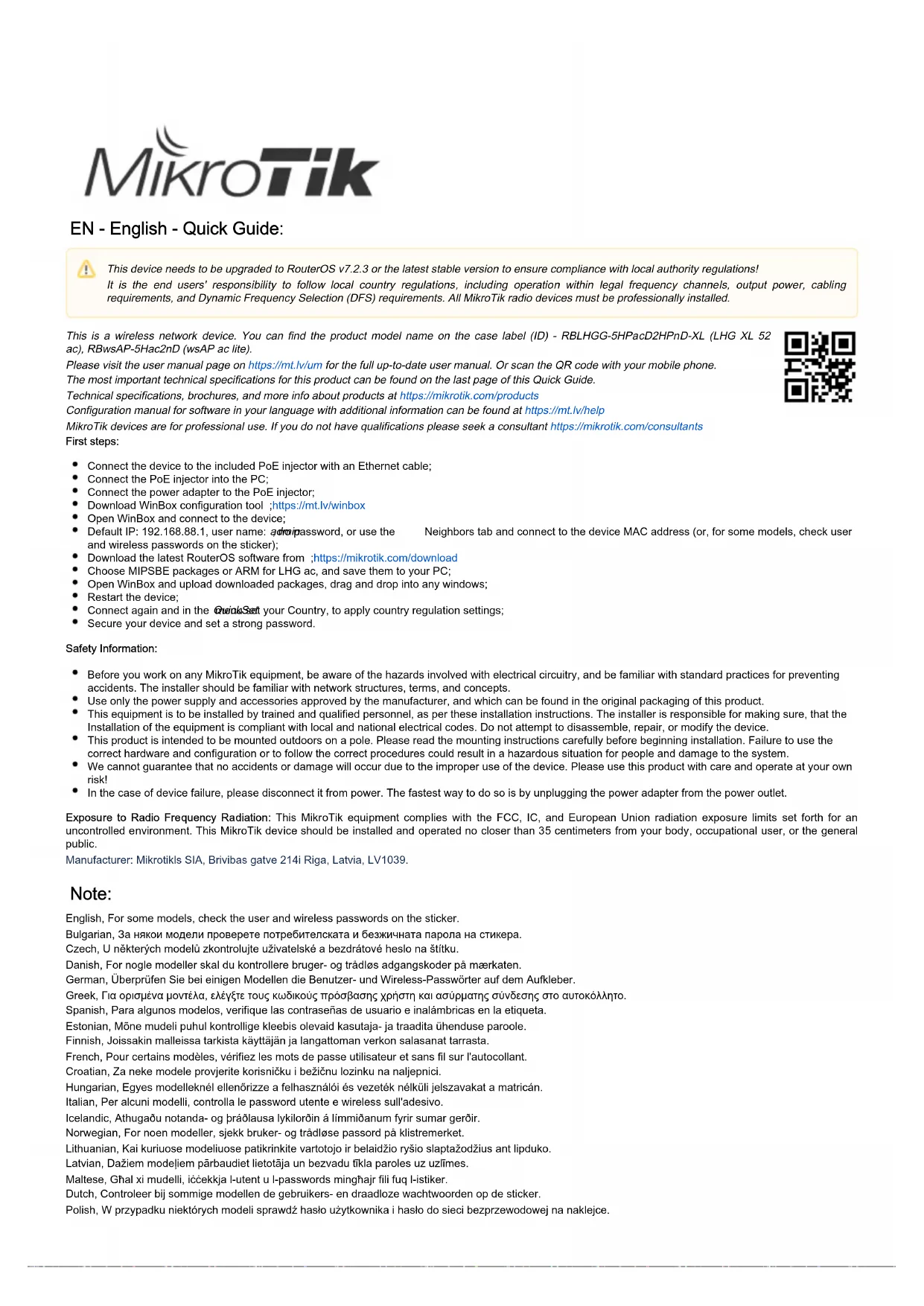

MODE D'EMPLOI LHG XL 52 ac Mikrotik

French, Pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant.

Croatian, Za neke modele provjerite korisničku i bežičnu lozinku na naljepnici.

Cet appareil doit être mis à niveau vers RouterOS v7.2.3 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la sortie les exigences d'alimentation, de câblage et de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installé professionnellement.

Il s'agit d'un périphérique réseau sans fil. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID) - RBLHGG-5HPacD2HPnD-XL (LHG XL 52 ac), RBwsAP-5Hac2nD (wsAP ac lite).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez l'appareil à l'injecteur PoE fourni avec un câble Ethernet;
• Connectez l'injecteur PoE au PC;
• Connectez l'adaptateur d'alimentation à l'injecteur PoE;
  • Téléchargez l'outil de configuration WinBox ;https://mt.lv/winbox
• Ouvrez WinBox et connectez-vous à l'appareil;
  • IP par défaut: 192.168.88.1, nom d'utilisateur: a dans de mot de passe, ou utilisez l'onglet Neighbors et connectez-vous avec l'adresse MAC;
• Téléchargez le dernier logiciel RouterOS sur ;https://mikrotik.com/download
• Choisissez les packages MIPSBE ou ARM pour LHG ac et enregistrez-les sur votre PC;
• Ouvrez WinBox et téléchargez les packages téléchargés, glissez-déposez dans toutes les fenêtres;
  • Redémarrez l'appareil;
• Connectez-vous à nouveau et définissez votre pays dans le menu QuickSet pour appliquer les paramètres de réglementation du pays;
• Sécurisez votre appareil et définissez un mot de passe fort.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
  • Utilisez uniquement l'alimentation et accessoires approuvés par le fabricant, et qui peuvent être a trouvé dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être monté à l'extérieur sur un poteau. Veuillez lire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration corrects ou de ne pas suivre les procédures correctes peut entraîner une situation dangereuse pour les personnes et endommager le système.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements FCC, IC et Union européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 35 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Brivibas gatve 214i Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS v7.2.3 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (B) / NMB-003 (B)

Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

UKCA marking
