LHG XL 52 ac - WiFi антенна Mikrotik - Бесплатное руководство пользователя

Бренд	Mikrotik
Модель	LHG XL 52 ac
Тип продукта	Наружная направленная WiFi антенна
Частота	5 ГГц (5150 - 5875 МГц)
Коэффициент усиления антенны	26 дБи
Технология	802.11ac
Подключение	1 порт Ethernet 10/100/1000 с PoE
Питание	PoE 24 В (инжектор в комплекте)
Энергопотребление	До 12 Вт
Размеры (диаметр x высота)	390 мм x 390 мм
Вес	1,2 кг
Материал обтекателя	УФ-стойкий пластик
Рабочая температура	от -40°C до +70°C
Степень защиты	IP54
Монтаж	На мачту (диаметр до 50 мм)
Основные функции	CPE, точка доступа, беспроводной мост, облегченная маршрутизация
Обслуживание и чистка	Очищать обтекатель мягкой тканью с мыльной водой
Безопасность	Установка профессионалом, соблюдение местных норм
Запасные части и ремонтопригодность	Ремонт только сертифицированным техником Mikrotik
Общая информация	Требуется обновление до RouterOS v7.2.3 или выше

Часто задаваемые вопросы - LHG XL 52 ac Mikrotik

Как подключить антенну LHG XL 52 ac в первый раз?

Подключите прилагаемый инжектор PoE между антенной и вашим ПК. Используйте WinBox для подключения к IP-адресу по умолчанию 192.168.88.1 с именем пользователя admin и без пароля.

Какой пароль по умолчанию используется для подключения?

Пароль по умолчанию пустой. После первого входа необходимо установить надежный пароль.

Как обновить RouterOS на этой модели?

Загрузите пакет MIPSBE или ARM для LHG ac с сайта Mikrotik, затем перетащите файл в окно WinBox и перезагрузите устройство.

Какая рабочая частота этой антенны?

Она работает в диапазоне 5 ГГц (5150 - 5875 МГц) и совместима с 802.11ac.

Какие меры безопасности необходимо соблюдать при установке?

Установка должна выполняться профессионалом. Соблюдайте безопасные расстояния (35 см от тела), используйте прилагаемый блок питания и следуйте местным электротехническим нормам.

Как установить антенну на мачту?

Используйте прилагаемый монтажный комплект. Закрепите антенну на мачте диаметром до 50 мм, направьте на цель и затяните хомуты.

Какие светодиодные индикаторы на устройстве?

LHG XL 52 ac имеет светодиоды питания, сигнала и подключения Ethernet. Подробное значение смотрите в инструкции.

Можно ли использовать эту антенну внутри помещения?

Да, но она предназначена для уличного использования. Внутреннее использование возможно, но высокий коэффициент усиления может вызвать помехи.

Как сбросить устройство до заводских настроек?

Удерживайте кнопку reset в течение 10 секунд после включения питания. Светодиоды мигнут для подтверждения.

Где найти полное руководство и технические характеристики?

Полное руководство доступно на https://mt.lv/um-fr, а характеристики на https://mikrotik.com/products.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LHG XL 52 ac Mikrotik

Russian, Для некоторых моделей проверьте пользовательские и беспроводные пароли на наклейке.

Информация за безопасност:

Производител: Mikrotikls SIA, Brivibas gatve 214i Pira, Латвия, LV1039.

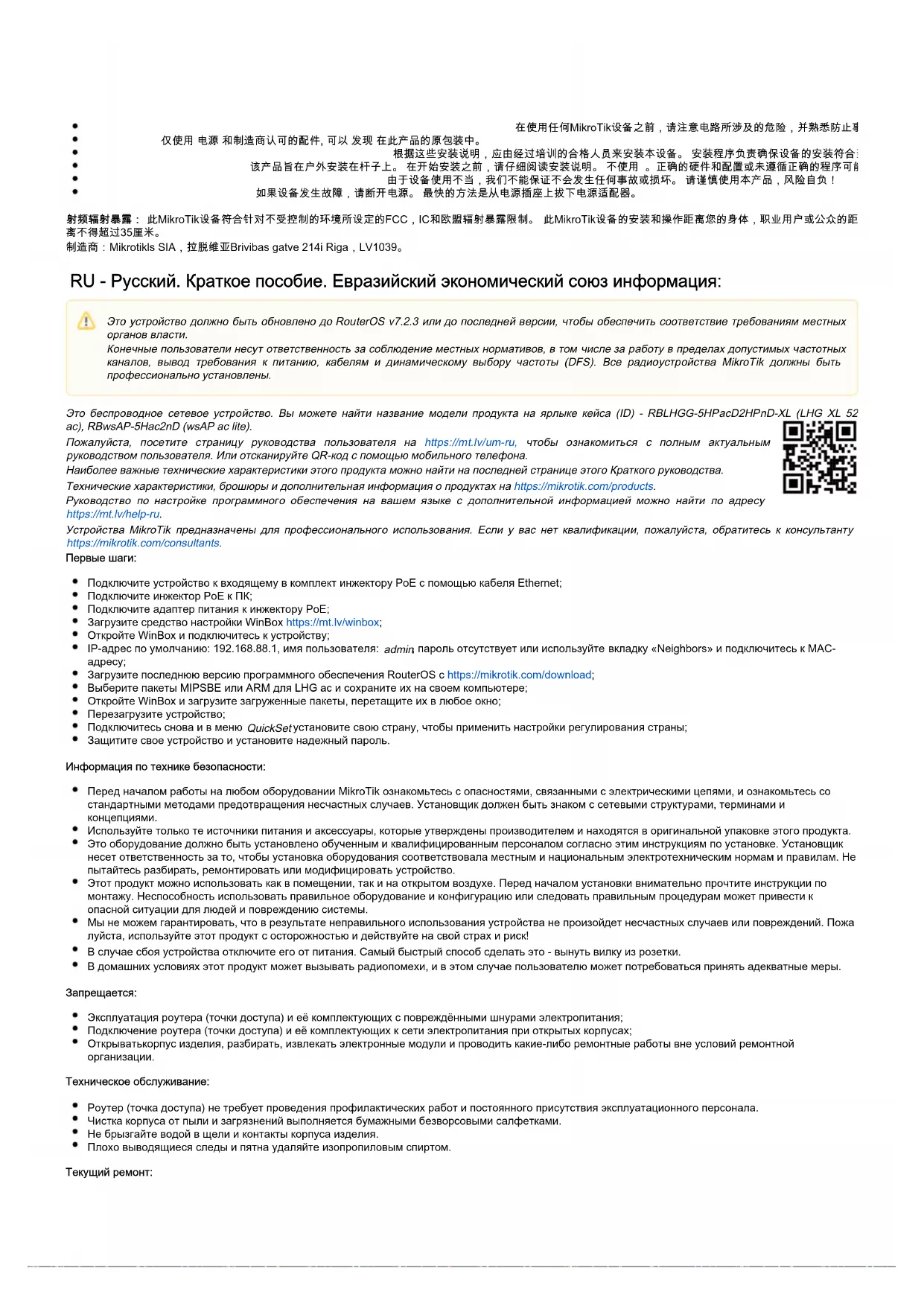

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство должно быть обновлено до RouterOS v7.2.3 или до последней версии, чтобы обеспечить соответствие требованиям местных органов власти.

Конечные пользователи несут ответственность за соблюдение местных нормативов, в том числе за работу в пределах допустимых частотных каналов, вывод требования к питанию, кабелям и динамическому выбору частоты (DFS). Все радиоустройства MikroTik должны быть профессионально установлены.

Это беспроводное сетевое устройство. Вы можете найти название модели продукта на ярлыке кейса (ID) - RBLHGG-5HPacD2HPnD-XL (LHG XL 52 ac), RBwsAP-5Hac2nD (wsAP ac lite).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Технические характеристики, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products.

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru.

Устройства MikroTik предназначены для профессионального использования. Если у вас нет квалификации, пожалуйста, обратитесь к консультанту https://mikrotik.com/consultants.

Первые шаги:

• Подключите устройство к входящему в комплект инжектору PoE с помощью кабеля Ethernet;
  • Подключите инжектор PoE к ПК;
• Подключите адаптер питания к инжектору PoE;
  • Загрузите средство настройки WinBox https://mt.lv/winbox;
• Откройте WinBox и подключитесь к устройству;
• IP-адрес по умолчанию: 192.168.88.1, имя пользователя: admin пароль отсутствует или используйте вкладку «Neighbors» и подключитесь к MAC-адресу;
• Загрузите последнюю версию программного обеспечения RouterOS с https://mikrotik.com/download;
• Выберите пакеты MIPSBE или ARM для LHG ас и сохраните их на своем компьютере;
• Откройте WinBox и загрузите загруженные пакеты, перетащите их в любое окно;
  • Перезагрузите устройство;
  • Подключитесь снова и в меню QuickSet установите свою страну, чтобы применить настройки регулирования страны;
• Защитите свое устройство и установите надежный пароль.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт можно использовать как в помещении, так и на открытом воздухе. Перед началом установки внимательно прочтите инструкции по монтажу. Неспособность использовать правильное оборудование и конфигурацию или следовать правильным процедурам может привести к опасной ситуации для людей и повреждению системы.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.
  • В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
• Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
- Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
- Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
- Не брызгайте водой в щели и контакты корпуса изделия.
- Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
  • Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Воздействие радиочастотного излучения. Это устройство MikroTik должно устанавливаться и эксплуатироваться не ближе сантиметров от человека. 35

Частотный диапазон Мощность передатчика

2400-2483.5 МГц ≤100 мВт

*Доступные частотные каналы могут различаться в зависимости от модели продукта и сертификации.

Производитель: Mikrotikls SIA, Бривибас гатве 214i Рига, Латвия, LV1039.

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две

последующие означают номер недели.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве. См. на упаковке.

Для получения подробных сведений о гарантийном обслуживании обратитесь к продавцу. Информация об импортерах продукции MikroTik в Российскую Федерацию: https://mikrotik.com/buy/europe/russia

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком ЕАС, как показано ниже:
