Type de produit	Routeur sans fil extérieur
Marque	Mikrotik
Modèle	LHG XL 5 ac
Bande de fréquence	5 GHz
Norme Wi-Fi	802.11ac
Débit maximal	867 Mbps
Ports	1 port Ethernet 10/100/1000 avec PoE in
Alimentation	Injecteur PoE 24V/0.8A inclus
Dimensions	265 x 265 x 100 mm
Poids	0.8 kg
Température de fonctionnement	-40°C à +70°C
Système d'exploitation	RouterOS (préinstallé)
Mise à jour logicielle	Vers RouterOS v7.11.2 ou plus récent
Sécurité	Pare-feu intégré, WPA2/WPA3
Installation	Montage sur poteau par professionnel
Consommation électrique	≤ 12 W
Antenne	Intégrée, gain réglable
Conformité	FCC, IC, CE
Classe de produit	Classe A
Accessoires inclus	Injecteur PoE, adaptateur secteur, kit de montage
Entretien	Nettoyer avec un chiffon sec
Sécurité RF	Maintenir une distance > 40 cm du corps
Pièces détachées	Contacter le service client Mikrotik

FOIRE AUX QUESTIONS - LHG XL 5 ac Mikrotik

Comment configurer le Mikrotik LHG XL 5 ac pour la première fois ?

Branchez l'appareil à l'injecteur PoE inclus, reliez l'injecteur à votre ordinateur, puis connectez l'adaptateur secteur. Ouvrez un navigateur et accédez à http://192.168.88.1. Le nom d'utilisateur par défaut est admin (sans mot de passe). Utilisez l'outil WebFig ou Winbox pour configurer.

Comment réinitialiser le mot de passe administrateur ?

Si vous avez oublié le mot de passe, effectuez une réinitialisation matérielle en maintenant le bouton Reset enfoncé pendant 10 secondes lors de la mise sous tension. Les paramètres reviendront aux valeurs d'usine, y compris le mot de passe vide.

Quelle est la procédure pour mettre à jour RouterOS ?

Téléchargez la dernière version de RouterOS depuis le site Mikrotik (vérifiez la page produit). Connectez-vous à l'appareil via WebFig ou Winbox, allez dans Files, téléchargez le package, puis redémarrez. Mettez à jour vers v7.11.2 ou ultérieure pour la conformité réglementaire.

Puis-je monter l'appareil à l'intérieur ?

Le LHG XL 5 ac est conçu pour un montage extérieur sur poteau. Il peut être utilisé à l'intérieur, mais cela n'est pas recommandé car les performances et la sécurité peuvent être affectées. Suivez les instructions d'installation fournies.

Comment régler le gain de l'antenne ?

Dans le menu WebFig Quickset, sélectionnez votre pays pour appliquer les limites réglementaires, puis ajustez le gain de l'antenne conformément à la législation locale pour que l'EIRP reste dans les limites autorisées.

Que faire si je ne parviens pas à accéder à 192.168.88.1 ?

Vérifiez que votre ordinateur est sur le même sous-réseau (par exemple, adresse IP 192.168.88.x). Assurez-vous que le câble Ethernet est connecté au port data de l'injecteur. Essayez de désactiver le pare-feu ou utilisez Winbox avec la découverte des voisins.

L'appareil est-il compatible avec le PoE passif ?

Oui, le LHG XL 5 ac accepte l'alimentation PoE passive sur le port Ethernet. L'injecteur fourni délivre du 24 V. Utilisez uniquement des sources d'alimentation approuvées par Mikrotik.

Comment sécuriser mon réseau Wi-Fi ?

Dans le menu Quick Set ou Wireless, configurez un mot de passe fort pour le réseau sans fil, activez le cryptage WPA2 ou WPA3, et changez le mot de passe administrateur par défaut.

Quels câbles Ethernet sont recommandés ?

Utilisez des câbles CAT5e ou supérieur pour des performances optimales. Pour une installation extérieure, préférez des câbles blindés et résistants aux intempéries.

Où trouver le manuel complet ?

Le manuel complet est disponible en ligne à l'adresse https://mt.lv/um-fr ou en scannant le QR code sur l'appareil. Vous y trouverez les spécifications détaillées, les guides de configuration et les informations de sécurité.

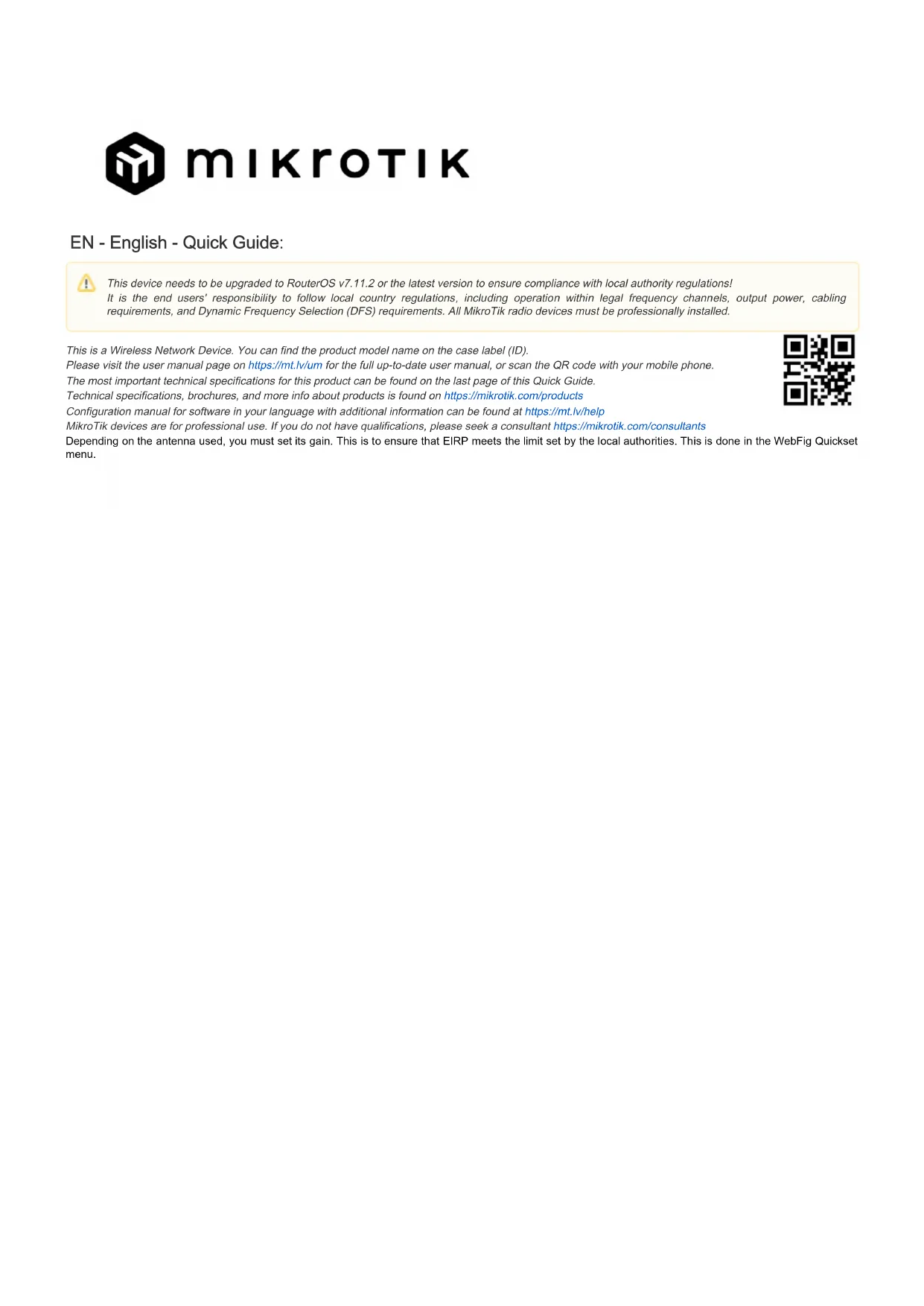

MODE D'EMPLOI LHG XL 5 ac Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.11.2 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la sortie les exigences d'alimentation, de câblage et de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installé professionnellement.

Il s'agit d'un périphérique réseau sans fil. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Selon l'antenne utilisée, vous devez régler son gain. Il s'agit de garantir que l'EIRP respecte la limite fixée par les autorités locales. Cela se fait dans le menu Webfig Quickset.

Premiers pas:

• Connectez l'appareil à l'injecteur PoE inclus avec un câble Ethernet à l'extrémité data+power;
• Connectez l'extrémité des données de l'injecteur PoE à l'ordinateur;
• Connectez l'adaptateur secteur à l'injecteur PoE;
• Configurez votre appareil à l'aide d'un navigateur Web via WebFig ou l'outil Winbox sur https://mt.lv/winbox;
• Accédez à WebFig en ouvrant http://192.168.88.1 et pour Winbox, téléchargez l'outil, accédez à l'onglet Neighbors et cliquez sur l'adresse MAC. Le nom d'utilisateur est "admin" sans mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
• Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les packages requis sont accessibles sous le menu "Support&Downloads",
• Téléchargez les packages téléchargés dans le menu WebFig ou Winbox "Files" et redémarrez l'appareil;
• La mise à jour de votre logiciel RouterOS vers la dernière version garantira les meilleures mises à jour en termes de performances, de stabilité et de sécurité;
• Dans le menu "Quick Set", configurez les éléments suivants: Choisissez votre pays pour appliquer les paramètres de réglementation du pays;
• Configurez le mot de passe de votre réseau sans fil dans le champ de gauche;
• Configurez le mot de passe de votre routeur dans le champ du bas.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Utilisez uniquement l'alimentation et accessoires approuvés par le fabricant, et qui peuvent être a trouvé dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être monté à l'extérieur sur un poteau. Veuillez lire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration corrects ou de ne pas suivre les procédures correctes peut entraîner une situation dangereuse pour les .personnes et endommager le système
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates.
• La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements FCC, IC et Union européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 40 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Unijas iela 2, Riga, Lettonie, LV1039.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.
