LHG XL 5 ac - Маршрутизатор Mikrotik - Бесплатное руководство пользователя

Тип продукта	Наружный беспроводной роутер
Бренд	Mikrotik
Модель	LHG XL 5 ac
Диапазон частот	5 ГГц
Стандарт Wi-Fi	802.11ac
Максимальная скорость	867 Мбит/с
Порты	1 порт Ethernet 10/100/1000 с PoE in
Питание	В комплекте PoE-инжектор 24V/0.8A
Размеры	265 x 265 x 100 мм
Вес	0.8 кг
Рабочая температура	от -40°C до +70°C
Операционная система	RouterOS (предустановлена)
Обновление ПО	до RouterOS v7.11.2 или новее
Безопасность	Встроенный брандмауэр, WPA2/WPA3
Установка	Монтаж на столбе специалистом
Энергопотребление	≤ 12 Вт
Антенна	Встроенная, регулируемое усиление
Соответствие	FCC, IC, CE
Класс продукта	Класс A
Включенные аксессуары	PoE-инжектор, сетевой адаптер, монтажный комплект
Обслуживание	Протирать сухой тканью
Безопасность РЧ	Соблюдайте расстояние > 40 см от тела
Запасные части	Обратитесь в службу поддержки Mikrotik

Часто задаваемые вопросы - LHG XL 5 ac Mikrotik

Как настроить Mikrotik LHG XL 5 ac в первый раз?

Подключите устройство к входящему в комплект PoE-инжектору, соедините инжектор с компьютером, затем подключите сетевой адаптер. Откройте браузер и перейдите по адресу http://192.168.88.1. Имя пользователя по умолчанию — admin (без пароля). Используйте инструмент WebFig или Winbox для настройки.

Как сбросить пароль администратора?

Если вы забыли пароль, выполните аппаратный сброс, удерживая кнопку Reset нажатой в течение 10 секунд при включении питания. Настройки вернутся к заводским, включая пустой пароль.

Как обновить RouterOS?

Загрузите последнюю версию RouterOS с сайта Mikrotik (проверьте страницу продукта). Подключитесь к устройству через WebFig или Winbox, перейдите в Files, загрузите пакет и перезагрузите устройство. Обновитесь до v7.11.2 или новее для соответствия нормативным требованиям.

Можно ли установить устройство внутри помещения?

LHG XL 5 ac предназначен для наружного монтажа на столбе. Его можно использовать внутри помещения, но это не рекомендуется, так как производительность и безопасность могут быть нарушены. Следуйте приложенным инструкциям по установке.

Как настроить усиление антенны?

В меню WebFig Quickset выберите вашу страну для применения нормативных ограничений, затем отрегулируйте усиление антенны в соответствии с местным законодательством, чтобы EIRP оставался в допустимых пределах.

Что делать, если не удаётся получить доступ к 192.168.88.1?

Убедитесь, что ваш компьютер находится в той же подсети (например, IP-адрес 192.168.88.x). Проверьте, что Ethernet-кабель подключен к порту data инжектора. Попробуйте отключить брандмауэр или используйте Winbox с обнаружением соседей.

Совместимо ли устройство с пассивным PoE?

Да, LHG XL 5 ac поддерживает пассивное питание PoE на порту Ethernet. Входящий в комплект инжектор выдает 24 В. Используйте только одобренные Mikrotik источники питания.

Как защитить мою Wi-Fi сеть?

В меню Quick Set или Wireless задайте надёжный пароль для беспроводной сети, включите шифрование WPA2 или WPA3 и измените пароль администратора по умолчанию.

Какие Ethernet-кабели рекомендуются?

Используйте кабели CAT5e или выше для оптимальной производительности. Для наружной установки предпочтительны экранированные и устойчивые к погодным условиям кабели.

Где найти полное руководство?

Полное руководство доступно онлайн по адресу https://mt.lv/um-fr или при сканировании QR-кода на устройстве. Там вы найдёте подробные спецификации, руководства по настройке и информацию по безопасности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LHG XL 5 ac Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Unijas iela 2, Рига, Латвия, LV1039.

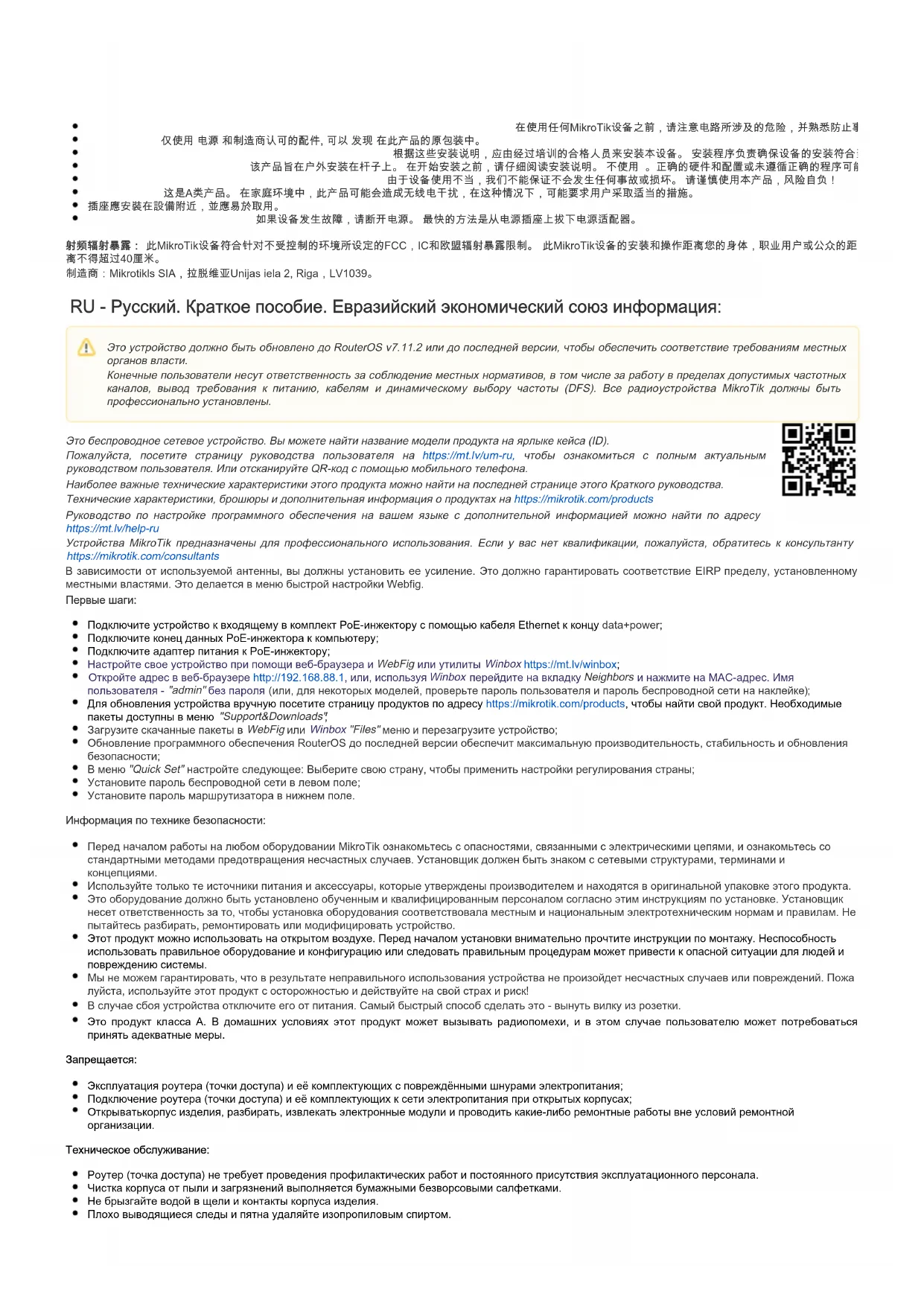

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство должно быть обновлено до RouterOS v7.11.2 или до последней версии, чтобы обеспечить соответствие требованиям местных органов власти.

Конечные пользователи несут ответственность за соблюдение местных нормативов, в том числе за работу в пределах допустимых частотных каналов, вывод требования к питанию, кабелям и динамическому выбору частоты (DFS). Все радиоустройства MikroTik должны быть профессионально установлены.

Это беспроводное сетевое устройство. Вы можете найти название модели продукта на ярлыке кейса (ID).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Технические характеристики, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Устройства MikroTik предназначены для профессионального использования. Если у вас нет квалификации, пожалуйста, обратитесь к консультанту https://mikrotik.com/consultants

В зависимости от используемой антенны, вы должны установить ее усиление. Это должно гарантировать соответствие EIRP пределу, установленному местными властями. Это делается в меню быстрой настройки Webfig.

Первые шаги:

• Подключите устройство к входящему в комплект PoE-инжектору с помощью кабеля Ethernet к концу data+power;
  • Подключите конец данных PoE-инжектора к компьютеру;
• Подключите адаптер питания к РоЕ-инжектору;
• Настройте свое устройство при помощи веб-браузера и WebFig или утилиты Winbox https://mt.lv/winbox;
• Откройте адрес в веб-браузере http://192.168.88.1, или, используя Winbox перейдите на вкладку Neighbors и нажмите на MAC-адрес. Имя пользователя - "admin" без пароля (или, для некоторых моделей, проверьте пароль пользователя и пароль беспроводной сети на наклейке);
• Для обновления устройства вручную посетите страницу продуктов по адресу https://mikrotik.com/products, чтобы найти свой продукт. Необходимые пакеты доступны в меню "Support&Downloads",
• Загрузите скачанные пакеты в WebFig или Winbox "Files" меню и перезагрузите устройство;
• Обновление программного обеспечения RouterOS до последней версии обеспечит максимальную производительность, стабильность и обновления безопасности;
  • В меню "Quick Set" настройте следующее: Выберите свою страну, чтобы применить настройки регулирования страны;
• Установите пароль беспроводной сети в левом поле;
• Установите пароль маршрутизатора в нижнем поле.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими целями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт можно использовать на открытом воздухе. Перед началом установки внимательно прочите инструкции по монтажу. Неспособность использовать правильное оборудование и конфигурацию или следовать правильным процедурам может привести к опасной ситуации для людей и повреждению системы.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.
• Это продукт класса А. В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
• Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
- Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
• Срок устранения недостатков товара не может превышать сорок пять дней.
• Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Воздействие радиочастотного излучения. Это устройство MikroTik должно устанавливаться и эксплуатироваться не ближе 40 сантиметров от человека.

Частотный диапазон Мощность передатчика

5150-5350 МГц, 5650-5850 МГц ≤100 мВт

*Доступные частотные каналы могут различаться в зависимости от модели продукта и сертификации.

Производитель: Mikrotikls SIA, Рига, Латвия, LV1039.улица Унияс 2,

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две последующие означают номер недели.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве. См. на упаковке.

Для получения подробных сведений о гарантийном обслуживании обратитесь к продавцу.

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком EAC, как показано ниже:

Примечание: Для некоторых моделей проверьте пользовательские и беспроводные пароли на наклейке.
