ZSG-1 - Microphone ZOOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone canon (shotgun) pour caméra
Marque	ZOOM
Modèle	ZSG-1
Type de transducteur	Électrostatique à électret dorsal
Diagramme polaire	Supercardioïde
Diamètre de la membrane	41 mm
Réponse en fréquence	50 Hz - 20 kHz
Sensibilité	-31 ±2 dBV/Pa
Niveau de pression acoustique max.	118 dB SPL (DHT ≤ 1%, 1 kHz)
Bruit équivalent (EIN)	<24 dB SPL (pondération A)
Rapport signal/bruit	70 dB
Impédance de sortie	2,2 kΩ
Connecteur de sortie	Mini-jack stéréo 3,5 mm
Alimentation	Par prise (2-5 V)
Dimensions	Φ22,6 mm × 177 mm
Poids	40 g
Accessoires inclus	Suspension anti-choc (SMM-3), bonnette anti-vent (WSM-3), mini-câble stéréo
Fonctions principales	Directivité ciblée, bonnette anti-vent, suspension anti-choc, idéal pour enregistrement vidéo
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité.
Sécurité	Utiliser uniquement avec une alimentation de 2-5 V fournie par la prise de la caméra.
Pièces détachées et réparabilité	Les accessoires (suspension, bonnette, câble) sont remplaçables. Pour toute réparation, contactez un service agréé Zoom.
Informations générales	Fabriqué par ZOOM CORPORATION, Tokyo, Japon. ©2023.

FOIRE AUX QUESTIONS - ZSG-1 ZOOM

Comment connecter le ZSG-1 à ma caméra ?

Montez la suspension anti-choc sur la caméra, insérez le micro, puis connectez le mini-câble stéréo à l'entrée micro de la caméra.

Comment alimenter le ZSG-1 ?

Le micro est alimenté par la prise de la caméra (tension 2-5 V). Assurez-vous que l'option d'alimentation par prise est activée sur votre caméra.

Pourquoi le son enregistré est-il faible ?

Vérifiez que la bonnette anti-vent est correctement installée et que le micro est orienté vers la source sonore. Contrôlez le niveau d'enregistrement de votre caméra.

Comment réduire les bruits du vent ?

Utilisez la bonnette anti-vent (WSM-3) fournie. Elle réduit efficacement les bruits de vent et les souffles.

Le ZSG-1 est-il compatible avec les smartphones ?

Non, car il nécessite une alimentation par prise (2-5 V) que la plupart des smartphones ne fournissent pas. Utilisez-le avec une caméra ou un enregistreur adapté.

Comment monter la suspension anti-choc ?

Fixez la suspension anti-choc (SMM-3) sur le sabot de la caméra, puis insérez le micro dans la suspension en le clipsant.

Quelle est la directivité du micro ?

Le diagramme polaire est supercardioïde, ce qui offre une forte directivité pour capter les sons devant le micro tout en atténuant les bruits latéraux et arrière.

Comment nettoyer la bonnette anti-vent ?

Retirez la bonnette et nettoyez-la avec un chiffon doux et sec. Évitez l'eau et les produits chimiques.

Quelle est la garantie du ZSG-1 ?

La garantie standard est généralement de 2 ans pour les produits Zoom. Veuillez consulter les conditions de votre revendeur ou le site officiel.

Où puis-je télécharger la notice ?

Vous pouvez télécharger la notice PDF gratuitement sur le site notice-facile.com ou sur le site officiel de Zoom.

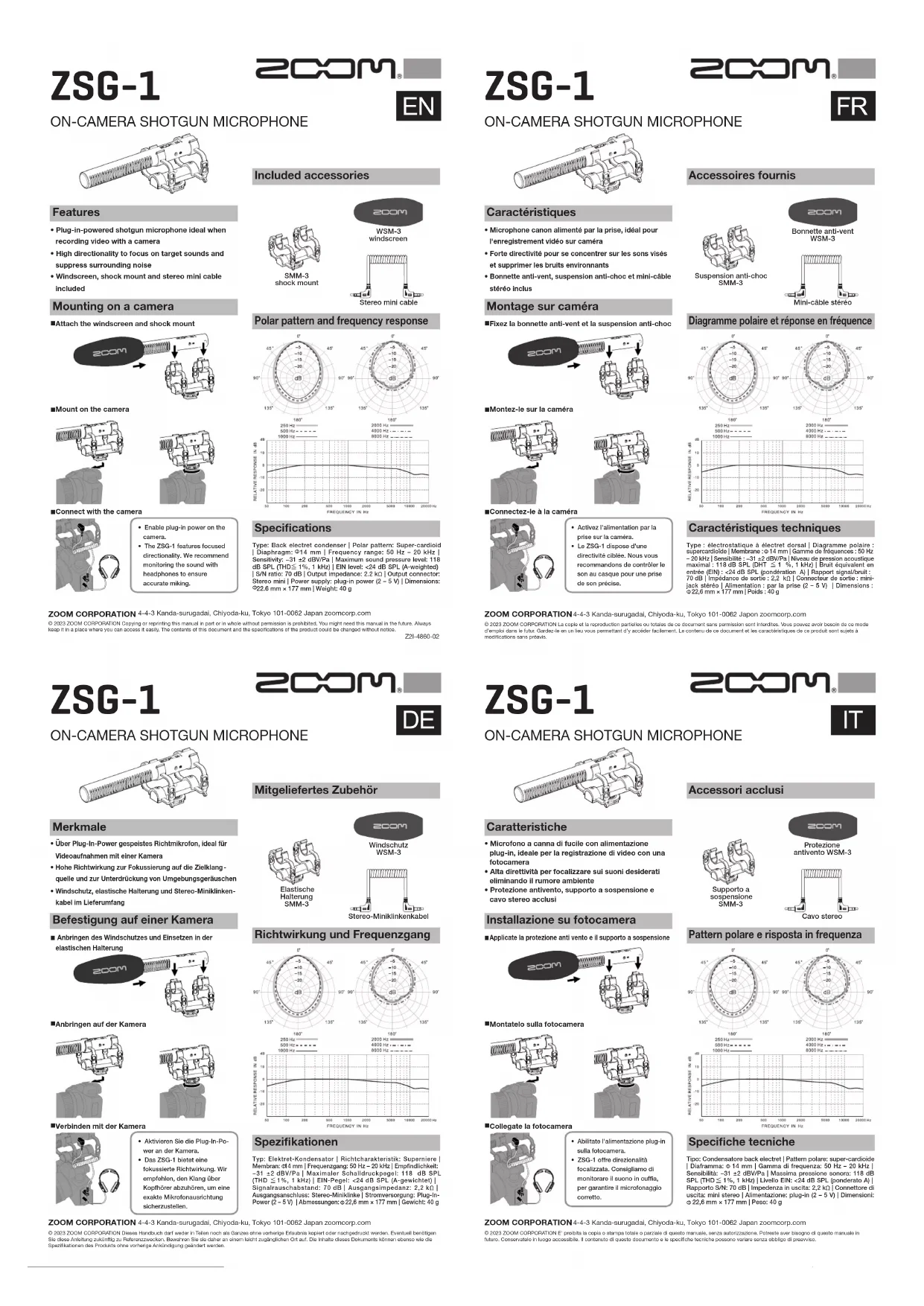

MODE D'EMPLOI ZSG-1 ZOOM

• Microphone canon alimenté par la prise, idéal pour l'enregistrement vidéo sur caméra
• Forte directivité pour se concentrer sur les sons visés et supprimer les bruits environnants
• Bonnette anti-vent, suspension anti-choc et mini-câble stéréo inclus

Montage sur caméra

■Fixez la bonnette anti-vent et la suspension anti-choc

■Montez-le sur la caméra

■Connectez-le à la caméra

• Activez l'alimentation par la prise sur la caméra.
• Le ZSG-1 dispose d'une directivité ciblée. Nous vous recommandons de contrôler le son au casque pour une prise de son précise.

200M

Accessoires fournis

Suspension anti-choc SMM-3

Bonnette anti-vent WSM-3

Mini-câble stéréo

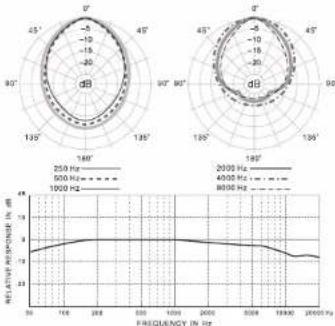

Diagramme polaire et réponse en fréquence

Caractéristiques techniques

Type : électrostatique à électret dorsal | Diagramme polaire : supercardiolé | Membrane : 41 mm | Gamme de fréquences : 50 Hz - 20 kHz | Sensibilité : -31 +2 dBV/Pa | Niveau de pression acoustique maximal : 118 dB SPL (DHT ≤ 1 %, 1 kHz) | Bruit équivalent en entrée (EIN) : <24 dB SPL (pondération A) | Rapport signa/voruit : 70 dB | Impédance de sortie : 2,2 kΩ | Connecteur de sortie : mini-jack stéré | Alimentation : par la prise (2 - 5 V) | Dimensions : Φ22,6 mm × 177 mm | Poids : 40 g

ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0052 Japon zacmcoro.com

© 2023 ZOOM CORPORATION La copre en la réroduction partielles au totals de ce document sans permission sont interdites, vous pouvez avoir besoin de ce mode d'emploi dans le future. Garcele le en un lieu vous permettant d'y accidor facilement. Le contente de ce document et les caractéristiques de ce produit sont sujets à modifications sans ontavis.

ZSG-1

ON-CAMERA SHOTGUN MICROPHONE
