ZPC1 - Microphone ZOOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone crayon électrostatique (condensateur) stéréo
Marque	Zoom
Modèle	ZPC-1 (paire appairée)
Type de microphone	Électrostatique à électret dorsal, cardioïde
Diagramme polaire	Cardioïde
Membrane	16 mm
Gamme de fréquences	40 Hz - 20 kHz
Sensibilité	-38 ± 2 dBV/Pa
Niveau de pression acoustique maximal (SPL)	134 dB SPL (DHT ≤ 1 %, 1 kHz)
Bruit équivalent en entrée (EIN)	< 12 dB SPL (pondération A)
Rapport signal/bruit (S/B)	82 dB
Impédance de sortie	200 Ω
Connecteur	XLR-3 (mâle) par micro
Alimentation électrique	Fantôme +48 V, 3,5 mA
Dimensions (par micro)	20 mm × 127 mm (diamètre × longueur)
Poids (par micro)	109 g
Accessoires fournis	2 bonnettes, 2 pinces de micro, 2 adaptateurs de filetage 5/8"-3/8", 2 pochettes de transport
Utilisation recommandée	Enregistrement stéréo d'instruments, prises de son en X-Y ou A-B
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Protéger de l'humidité et de la poussière. Utiliser les bonnettes fournies pour réduire le souffle.
Sécurité	Nécessite une alimentation fantôme +48 V. Ne pas exposer à des chocs violents ou à des températures extrêmes.
Pièces détachées et réparabilité	Les bonnettes et pinces sont remplaçables. Pour toute réparation, contacter le service après-vente Zoom ou un centre agréé.

FOIRE AUX QUESTIONS - ZPC1 ZOOM

Comment brancher le microphone Zoom ZPC-1 ?

Branchez chaque micro sur une entrée XLR de votre interface audio ou enregistreur. Assurez-vous que l'alimentation fantôme +48 V est activée pour chaque canal.

Quel type d'alimentation est nécessaire pour le ZPC-1 ?

Le ZPC-1 nécessite une alimentation fantôme +48 V (3,5 mA par micro). Sans elle, le microphone ne fonctionnera pas.

Quel est le diagramme polaire du ZPC-1 ?

Le diagramme polaire est cardioïde, ce qui signifie qu'il capte principalement le son venant de l'avant et atténue les sons latéraux et arrière.

Quels accessoires sont fournis avec le ZPC-1 ?

La paire ZPC-1 est livrée avec 2 bonnettes, 2 pinces de micro, 2 adaptateurs de filetage (5/8''-3/8'') et 2 pochettes de transport.

Comment configurer les micros en format X-Y ?

Placez les deux micros tête-bêche, les capsules proches l'une de l'autre et formant un angle d'environ 90° à 120°. Cette technique offre une image stéréo avec profondeur.

Comment configurer les micros en format A-B ?

Placez les deux micros parallèles, espacés de 30 à 50 cm l'un de l'autre. Cela produit une image stéréo plus large, idéale pour les ambiances.

Quelle est la sensibilité du ZPC-1 ?

La sensibilité est de -38 ± 2 dBV/Pa, ce qui est une valeur standard pour un microphone condensateur.

Comment nettoyer et entretenir le ZPC-1 ?

Utilisez un chiffon doux et sec pour nettoyer le corps. Rangez les micros dans leur pochette après usage. Évitez l'humidité et les chocs.

Le ZPC-1 peut-il être utilisé avec une table de mixage ou un enregistreur sans alimentation fantôme ?

Non, il est impératif que votre appareil fournisse une alimentation fantôme +48 V. Sans cela, le microphone ne produira aucun son.

Quels types d'enregistrement sont recommandés avec le ZPC-1 ?

Ce microphone est idéal pour l'enregistrement d'instruments acoustiques, de voix, de chœurs et de prises de son stéréo en studio ou sur le terrain.

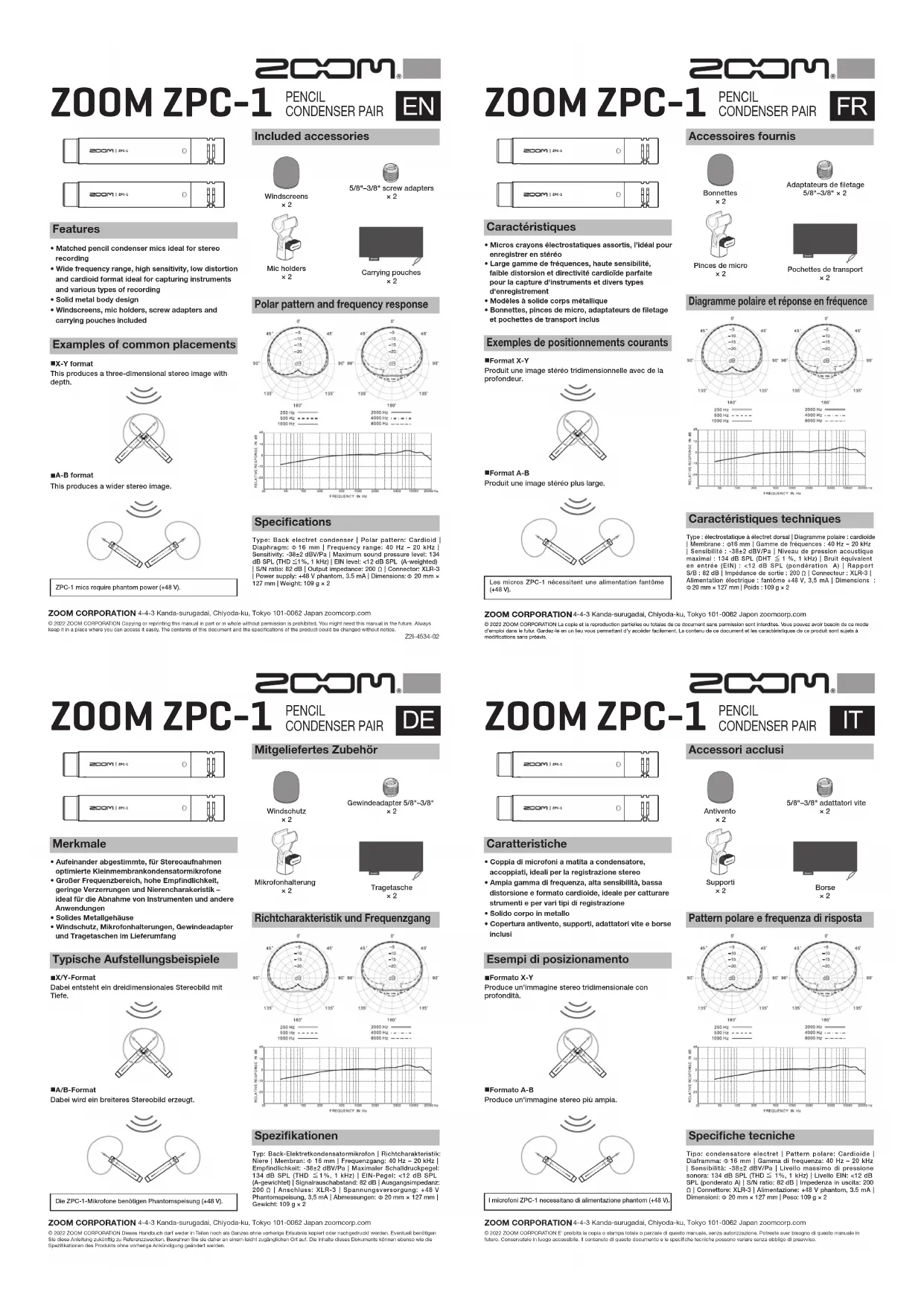

MODE D'EMPLOI ZPC1 ZOOM

• Micros crayons électrostatiques assortis, l'idéal pour enregistrer en stéréo
• Large gamme de fréquences, haute sensibilité, faible distorsion et directivité cardioïde parfaite pour la capture d'instruments et divers types d'enregistrement
• Modèles à solide corps métallique
• Bonnettes, pinces de micro, adaptateurs de filetage et pochettes de transport inclus

Exemples de positionnements courants

■Format X-Y

Produit une image stéréo tridimensionnelle avec de la profondeur.

■Format A-B

Produit une image stéréo plus large.

Les micros ZPC-1 nécessitent une alimentation fantôme (+48 V).

Accessoires fournis

Bonnettes × 2

Adaptateurs de filetage 5/8"-3/8" × 2

Pinces de micro × 2

Pochettes de transport × 2

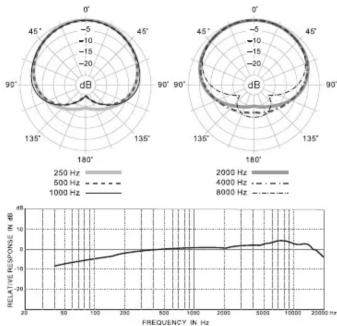

Diagramme polaire et réponse en fréquence

Caractéristiques techniques

Type : électrostatique à électret dorsal | Diagramme polaire : cardioïde | Membrane : 16 mm | Gamme de fréquences : 40 Hz - 20 kHz | Sensibilité : -38±2 dBV/Pa | Niveau de pression acoustique maximal : 134 dB SPL (DHT ≤ 1 %, 1 kHz) | Bruit équivalent en entrée (EIN) : <12 dB SPL (pondération A) | Rapport S/B : 82 dB | Impédance de sortie : 200 Ω | Connecteur : XLR-3 | Alimentation électrique : fantôme +48 V, 3,5 mA | Dimensions : 20 mm × 127 mm | Poids : 109 g × 2

ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japon zoomcorp.com

© 2022 ZOOM CORPORATION La copie et la reproduction partielles ou totales de ce document sans permission sont interdités. Vous pouvez avoir besoin de ce mode d'emploi dans le futur. Gardez-le en un lieu vous permettant d'y accéder facilement. Le contenu de ce document et les caractéristiques de ce produit sont sujets à modifications sans préavis.
