EXH8 - Microphone ZOOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capsule d'extension d'entrée pour enregistreurs Zoom
Nombre d'entrées	4 entrées XLR
Alimentation fantôme	Oui (via alimentation externe)
Atténuateur	-20 dB par entrée
Contrôle de volume	Boutons rotatifs individuels par canal
Voyants LED	Voyant d'alimentation et LED par piste (rouge)
Compatibilité	Enregistreurs Zoom avec connecteur d'extension
Alimentation	Externe (non fournie)
Dimensions	Environ 10 × 6 × 4 cm
Poids	Environ 150 g
Matériau du boîtier	Plastique robuste
Entretien et nettoyage	Essuyer avec un chiffon sec. Ne pas utiliser d'alcool ou de solvants.
Sécurité	Débrancher l'alimentation avant tout nettoyage ou intervention.
Pièces détachées et réparabilité	Contacter le support Zoom pour les pièces et réparations.
Mise à jour du firmware	Vérifier la version sur zoomcorp.com et télécharger la dernière.
Utilisation typique	Ajouter des entrées micro/ligne à un enregistreur Zoom

FOIRE AUX QUESTIONS - EXH8 ZOOM

Comment brancher l'EXH8 sur mon enregistreur Zoom ?

Connectez l'EXH8 via le connecteur d'extension situé à l'arrière de l'enregistreur. Assurez-vous que l'alimentation externe est branchée pour utiliser l'alimentation fantôme.

Quel type d'alimentation est requis ?

L'EXH8 nécessite une alimentation externe (non fournie) pour fonctionner et fournir l'alimentation fantôme. Utilisez une alimentation compatible avec votre enregistreur.

Comment activer les pistes individuelles ?

Appuyez sur les touches de piste (1 à 4) sur la face supérieure pour activer/désactiver chaque entrée. La LED rouge correspondante s'allume lorsque la piste est active.

Comment régler les niveaux d'entrée ?

Utilisez les boutons de volume des entrées 1 à 4. Tournez dans le sens horaire pour augmenter le volume, antihoraire pour diminuer.

Quand utiliser l'atténuateur -20 dB ?

Activez l'atténuateur -20 dB lorsque vous connectez des consoles de mixage ou équipements avec un niveau ligne de +4 dBu pour éviter la distorsion.

Comment activer l'alimentation fantôme ?

L'alimentation fantôme est automatiquement disponible lorsque l'alimentation externe est connectée. Assurez-vous que l'enregistreur compatible supporte cette fonction via l'EXH8.

Puis-je brancher un micro électrostatique directement ?

Oui, mais vous devez fournir une alimentation externe appropriée. L'EXH8 ne génère pas l'alimentation fantôme par lui-même, elle dépend de l'enregistreur et de l'alimentation externe.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais d'alcool, de solvants ou de produits abrasifs qui pourraient endommager la surface.

Où trouver la dernière mise à jour du firmware ?

Rendez-vous sur le site officiel Zoom (zoomcorp.com), section support. Téléchargez le fichier de mise à jour pour votre enregistreur et suivez le guide.

Que faire si un voyant ne s'allume pas ?

Vérifiez que l'alimentation externe est branchée et que l'enregistreur est allumé. Essayez de réinsérer la capsule. Si le problème persiste, contactez le support technique Zoom.

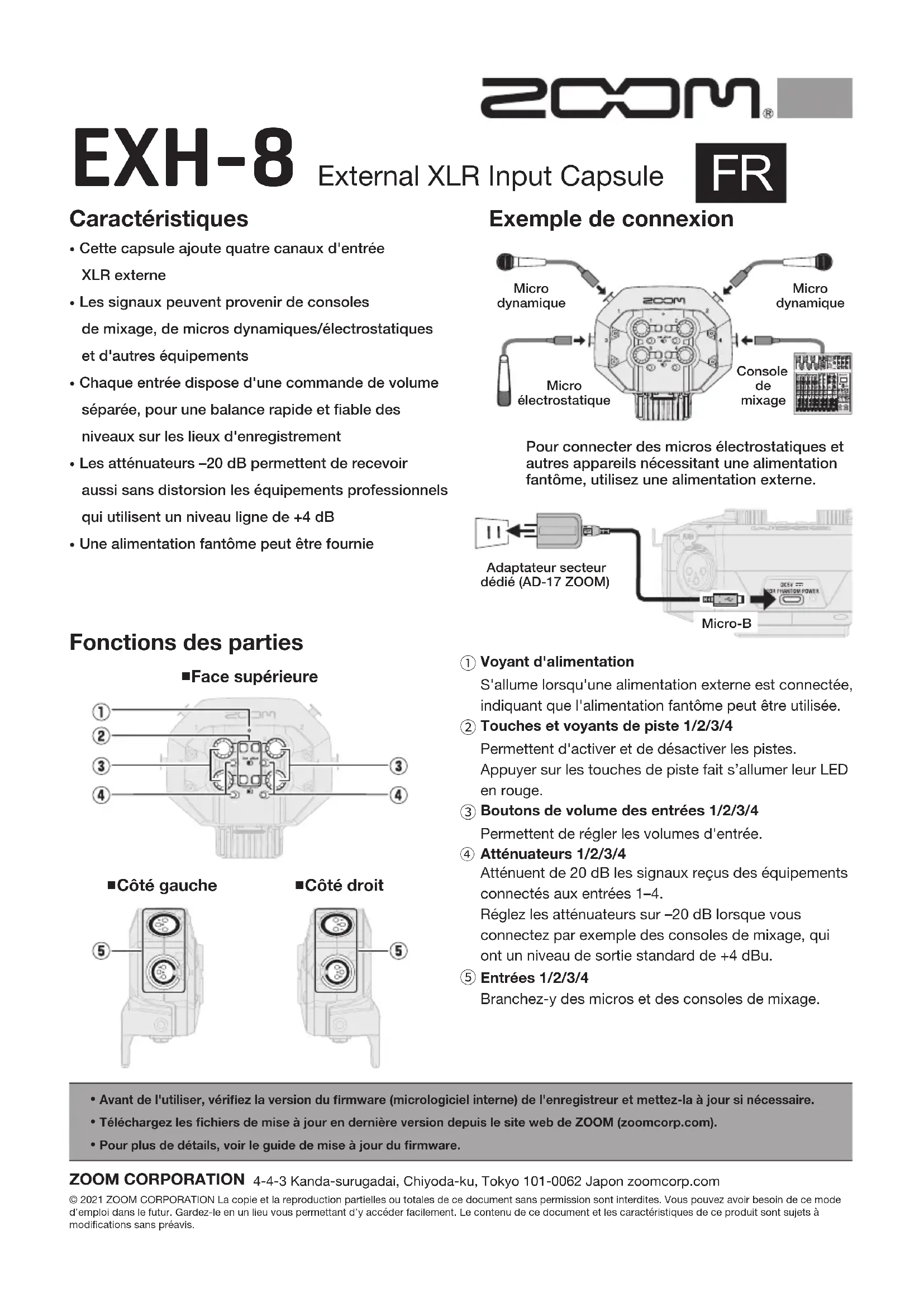

MODE D'EMPLOI EXH8 ZOOM

éristiques

• Cette capsule ajoute quatre canaux d'entrée XLR externe
• Les signaux peuvent provenir de consoles de mixage, de micros dynamiques/électrostatiques et d'autres équipements
• Chaque entrée dispose d'une commande de volume séparée, pour une balance rapide et fiable des niveaux sur les lieux d'enregistrement
• Les attenuateurs -20 dB permettent de recevoir aussi sans distorsion les équipements professionnels qui utilisent un niveau ligne de +4 dB
• Une alimentation fantôme peut être fournie

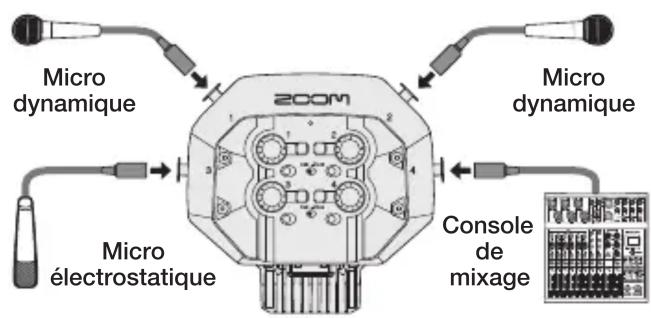

Exemple de connexion

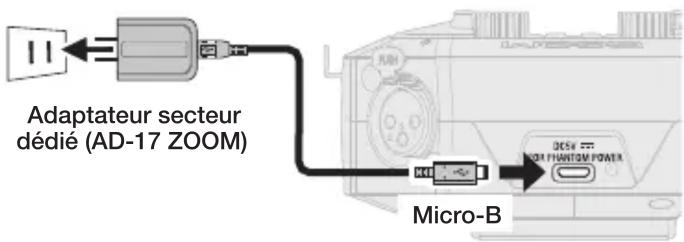

Pour connecter des micros electrostatiques et autres apparèils nécessitant une alimentation fantôme, utilisez une alimentation externe.

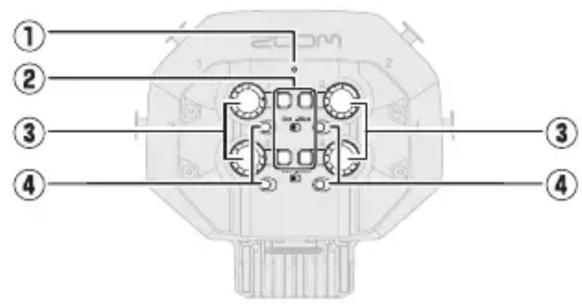

Fonctions des parties

Face supérieure

Côté gauche

Côté droit

① Voyant d'alimentation

S'allume lorsqu'une alimentation externe est connectee, indiquant que I'alimentation fantôme peut etre utilisée.

② Touches et voyants de piste 1/2/3/4

Permettent d'activer et de désactiver les pistes. Appuyer sur les touches de piste fait s'allumer leur LED en rouge.

③ Boutons de volume des entrées 1/2/3/4

Permettent de régler les volumes d'entrée.

④ Attenuateurs 1/2/3/4

Attenuent de 20 dB les signaux reçus des équipements connectés aux entrées 1-4.

Réglez les attenuateurs sur -20 dB lorsque vous connectez par exemple des consoles de mixage, qui ont un niveau de sortie standard de +4 dBu.

⑤ Entrées 1/2/3/4

Branchez-y des micros et des consoles de mixage.

• Avant de l'utiliser, vérifie la version du firmware (micrologiciel interne) de l'enregistreur et mettez-la à jour si nécessaire.
• Télechargez les fichiers de mise à jour en dernieré version depuis le site web de ZOOM (zoomcorp.com).
• Pour plus de détails, voir le guide de mise à jour du firmware.
