SD4845P - Autres accessoires informatique KENSINGTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB-C Triple Video
Marque	Kensington
Modèle	SD4845P
Dimensions (approx.)	100 x 100 x 30 mm
Poids (approx.)	200 g
Alimentation	Adaptateur secteur DC 20 V, 85 W
Consommation électrique	85 W max
Ports vidéo	2x DisplayPort++ (DP++), 1x HDMI (HDWI)
Résolutions supportées	Jusqu'à 4K @ 60 Hz (DP) / 4K @ 30 Hz (HDMI)
Ports USB	1x USB-C 3.2 Gen 2 (5V/1.5A), 2x USB-A 3.2 Gen 2 (5V/0.9A)
Réseau	Ethernet 10/100/1000 Mbps
Charge batterie	USB Battery Charging 1.2 (jusqu'à 5V/1.5A)
Sécurité	Emplacement pour verrou Kensington (K-Lock)
Systèmes d'exploitation compatibles	Windows 10/11, macOS, Chrome OS (sans pilote)

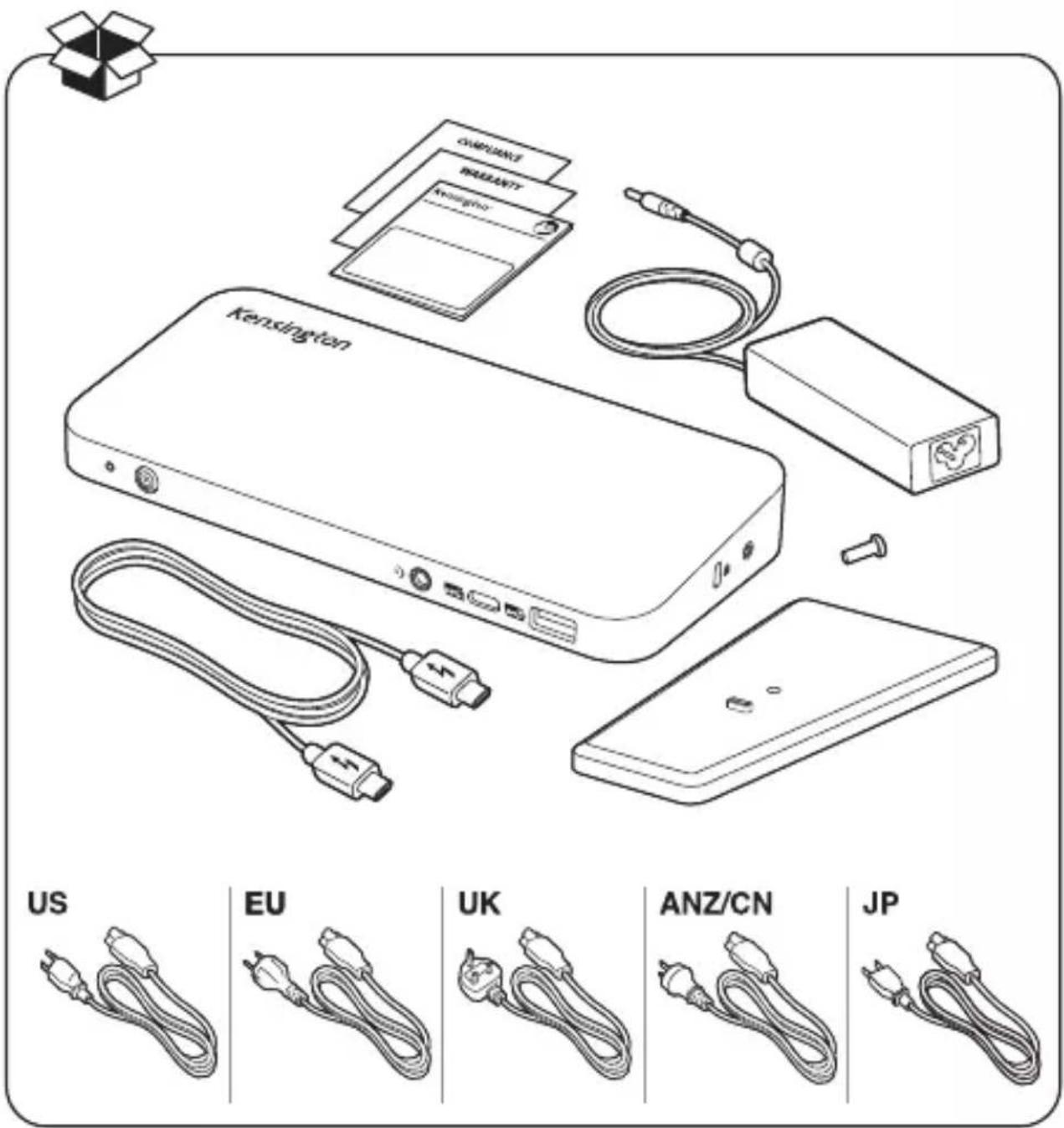

Contenu de l'emballage	Station d'accueil, adaptateur secteur, câble USB-C, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Réparabilité	Pièces détachées disponibles (adaptateur, câble). Contactez le service après-vente.
Informations générales	Garantie 2 ans. Fabriqué en 2021. Certifications FCC, CE, VCCI, UKCA, etc.

FOIRE AUX QUESTIONS - SD4845P KENSINGTON

Comment connecter le dock SD4845P à mon ordinateur ?

Branchez le câble USB-C fourni à un port USB-C de votre ordinateur. Connectez l'adaptateur secteur pour une alimentation complète. Les périphériques et écrans se détectent automatiquement.

Combien de moniteurs puis-je brancher simultanément ?

Le dock prend en charge 3 écrans externes : deux via DisplayPort++ et un via HDMI. La résolution maximale dépend de votre ordinateur et du type de connexion.

Le dock est-il compatible avec mon Surface Pro 8 ?

Oui, le SD4845P est testé et compatible avec les appareils Surface (Pro 8, Laptop 4, Studio, etc.). Vérifiez les résolutions supportées dans le tableau en page 4 de la notice.

Quelle est l'alimentation nécessaire ?

L'adaptateur secteur fourni délivre 20 V CC avec une puissance de 85 W. Il permet d'alimenter le dock et de recharger votre ordinateur portable via le port USB-C.

Faut-il installer des pilotes ?

Non, le dock est sans pilote (driverless). Il utilise la fonctionnalité DisplayPort Alt Mode de l'USB-C. Assurez-vous que votre système d'exploitation est à jour.

Comment mettre à jour le firmware du dock ?

Téléchargez l'utilitaire de mise à jour sur le site de Kensington. Connectez le dock à votre PC, lancez l'outil et suivez les instructions. Ne débranchez pas pendant la mise à jour.

Aucune image n'apparaît sur mon moniteur, que faire ?

Vérifiez les connexions, l'alimentation et le câble vidéo. Essayez un autre port ou un autre moniteur. Sur certains PC, activez la sortie vidéo dans les paramètres Affichage de Windows.

Les ports USB ne fonctionnent pas, pourquoi ?

Assurez-vous que le dock est correctement alimenté. Les ports USB-A peuvent délivrer jusqu'à 0,9 A. Si un périphérique nécessite plus, utilisez un hub alimenté.

Quelle est la vitesse du port Ethernet ?

Le port Ethernet supporte 10/100/1000 Mbps (Gigabit Ethernet). Vérifiez que votre câble réseau est de catégorie 5e ou supérieure et que votre routeur est compatible.

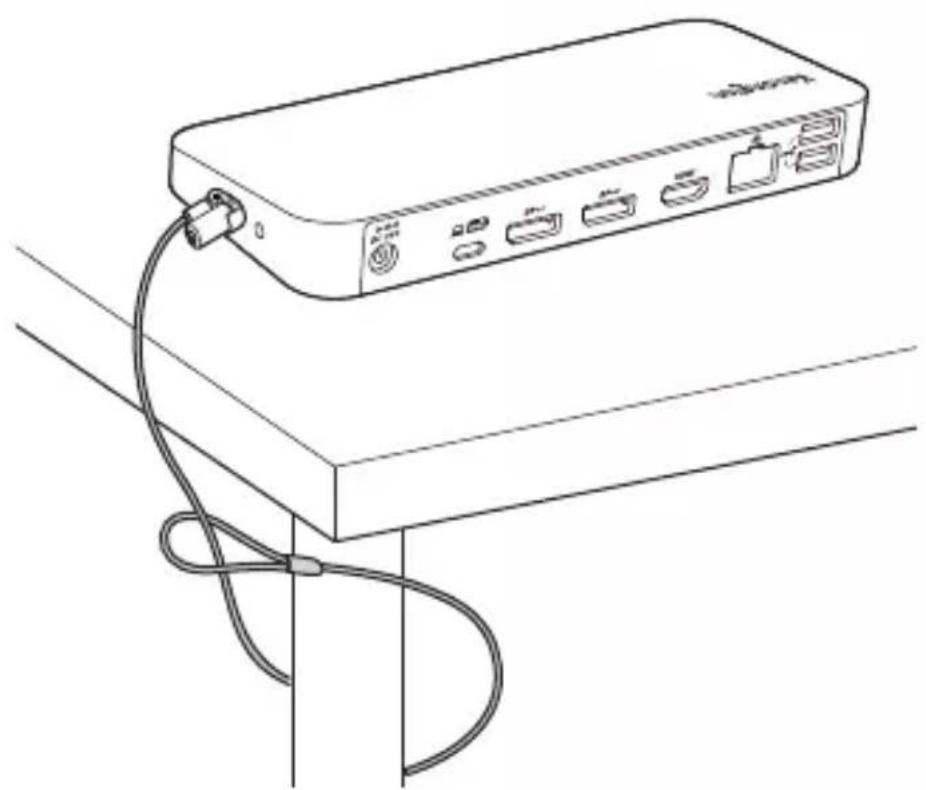

Puis-je utiliser un verrou de sécurité Kensington ?

Oui, le dock dispose d'un emplacement K-Lock standard. Utilisez un verrou comme le MicroSaver 2.0 (vendu séparément). Insérez-le dans l'encoche et fixez-le à un objet immobile.

MODE D'EMPLOI SD4845P KENSINGTON

SD4845P USB-C Triple Video Driverless Dock (DFS)

KENSINGTON USB COMPANY INVESTMENT Analog/Pro US EU UK ANZ/CN JP

kensington.com/register

1

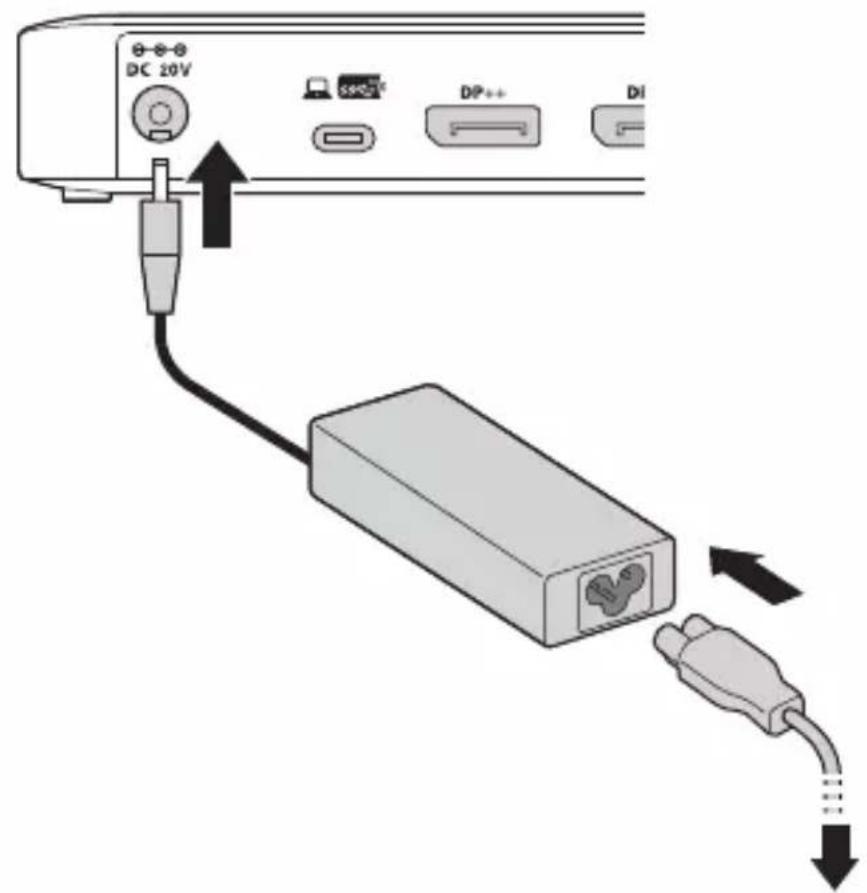

DC 20V DP++ DI

US	←	UK
AU	←	EU
JP	←

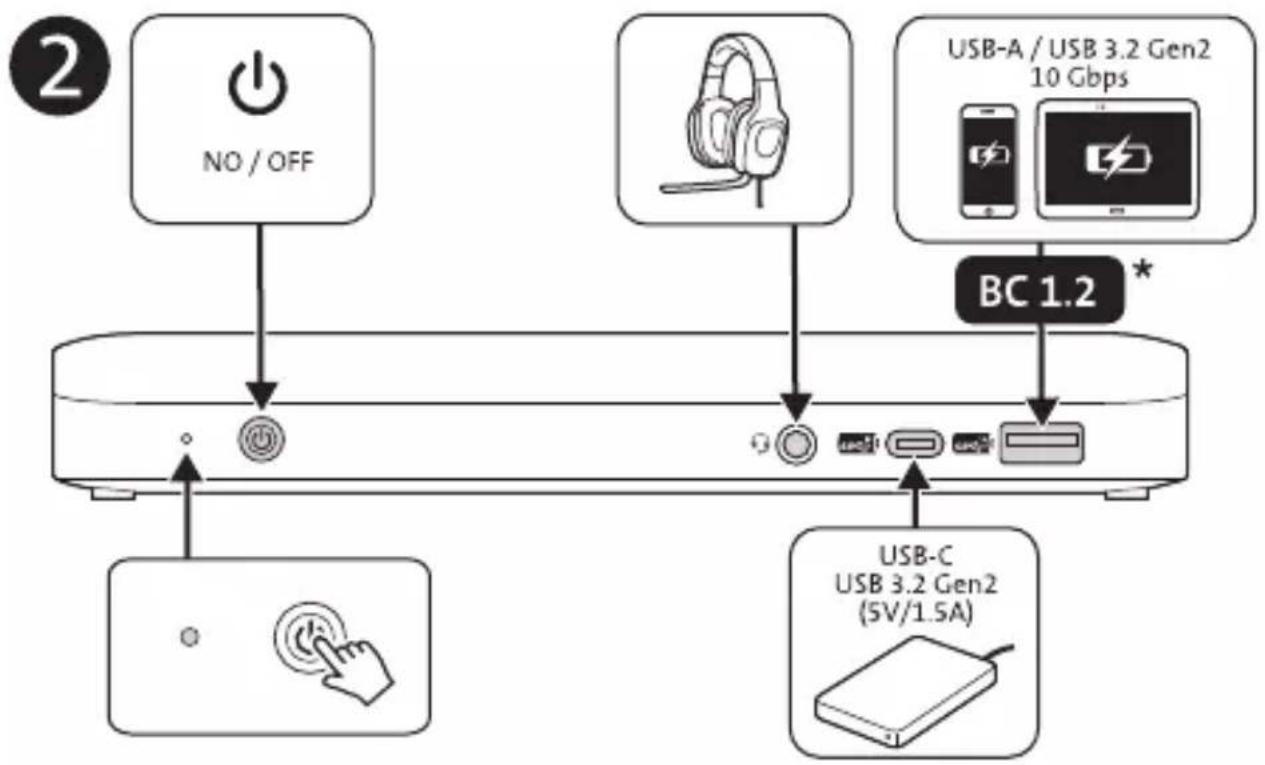


* USB Battery Charging 1.2 - compliant devices (up to 5V/1.5A)

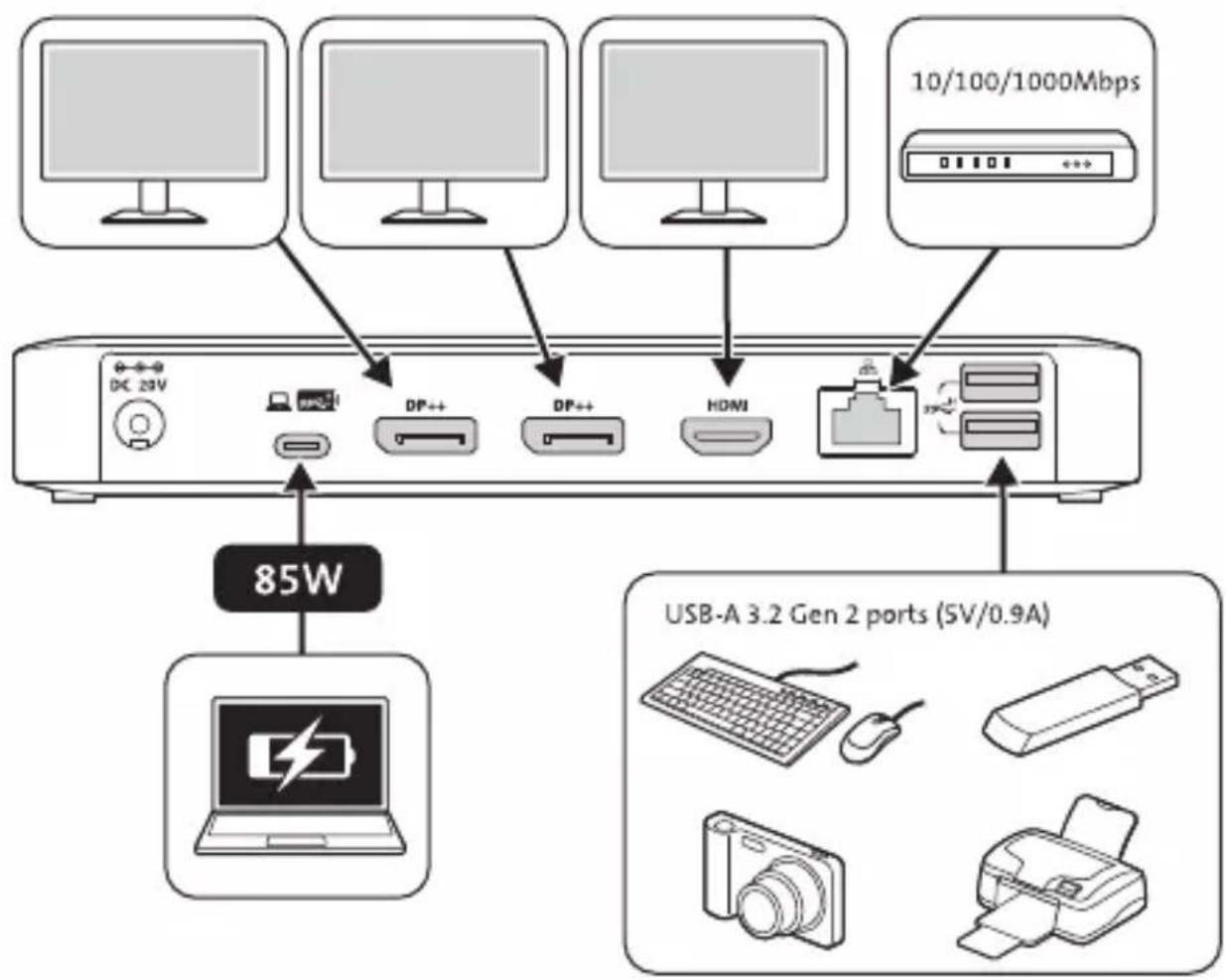


3

Illustration of a laptop with a battery icon and lightning bolt symbol (no text or labels)

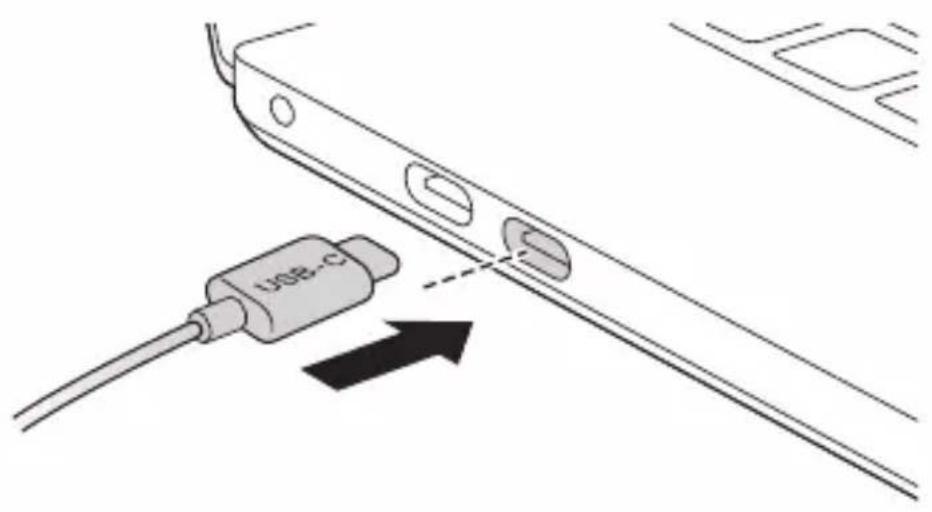

USB-C

Simple line drawing of a laptop with two bidirectional arrows on screen (no text or symbols)

4

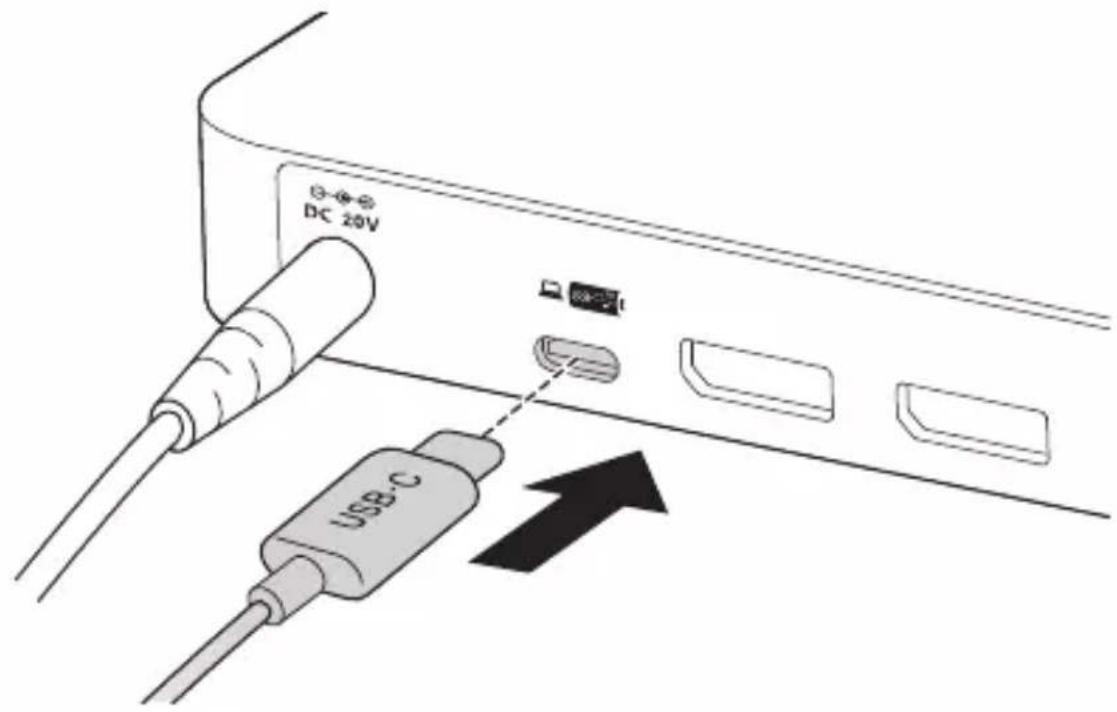

DC 20V USB°C

Simple line drawing of a laptop with a gear icon on screen (no text or symbols)

Surface Pro 8	4K @ 30Hz	1440p @ 60Hz	1080p @ 60Hz
Surface Laptop 4	4K @ 30Hz	1440p @ 60Hz	1080p @ 60Hz
Surface Laptop Studio	4K @ 30Hz	1440p @ 60Hz	1080p @ 60Hz
Surface Pro X	DP: 4K @ 60HzHDMI: 4K @ 30Hz	Monitor 1: 4K @ 30HzMonitor 2: 1440p @ 60Hz
Surface Laptop Go	4K @ 30Hz	Monitor 1: 4K @ 30HzMonitor 2: 1440p @ 60Hz
Surface Go 3	4K @ 30Hz	1080p @ 60Hz

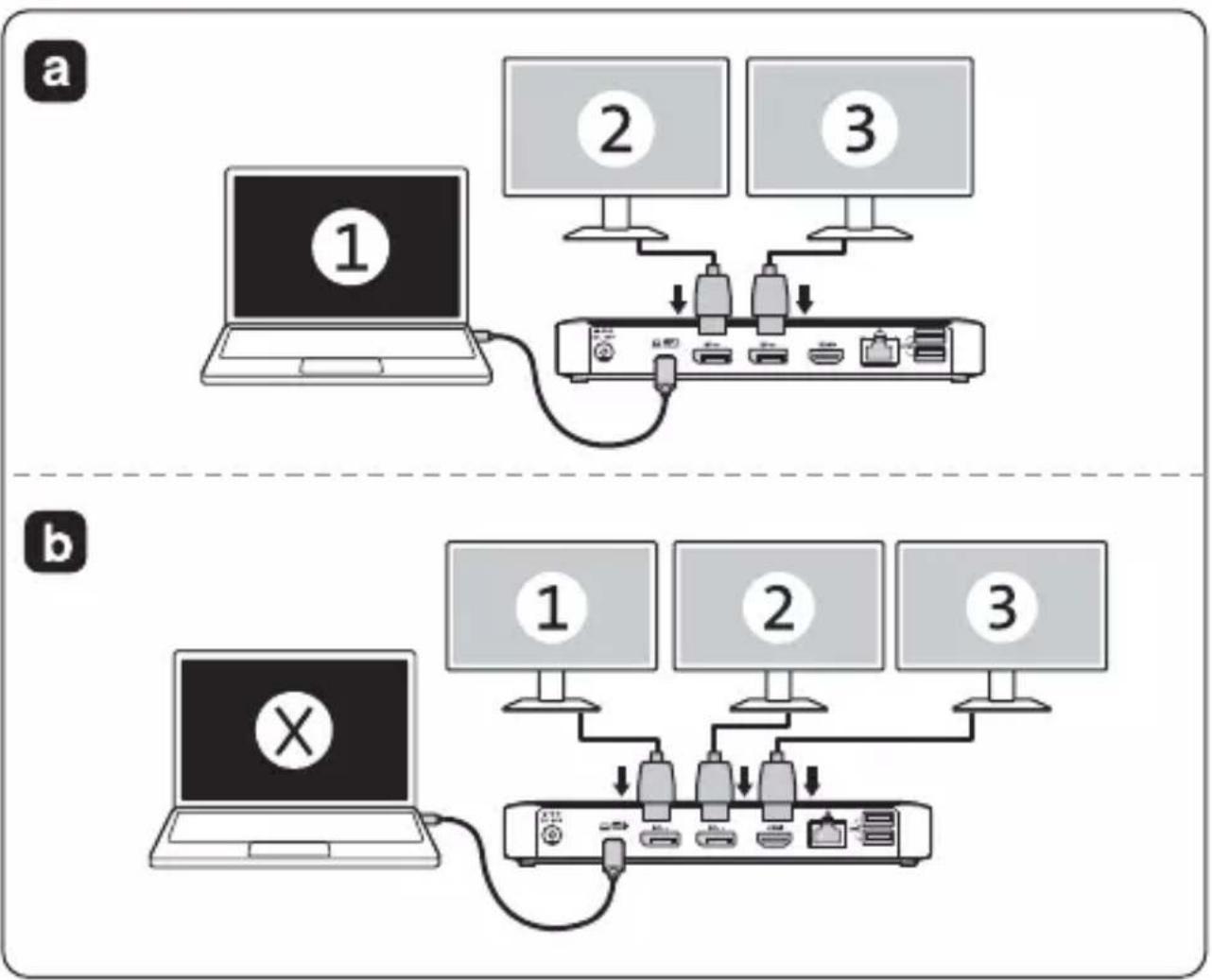

    end

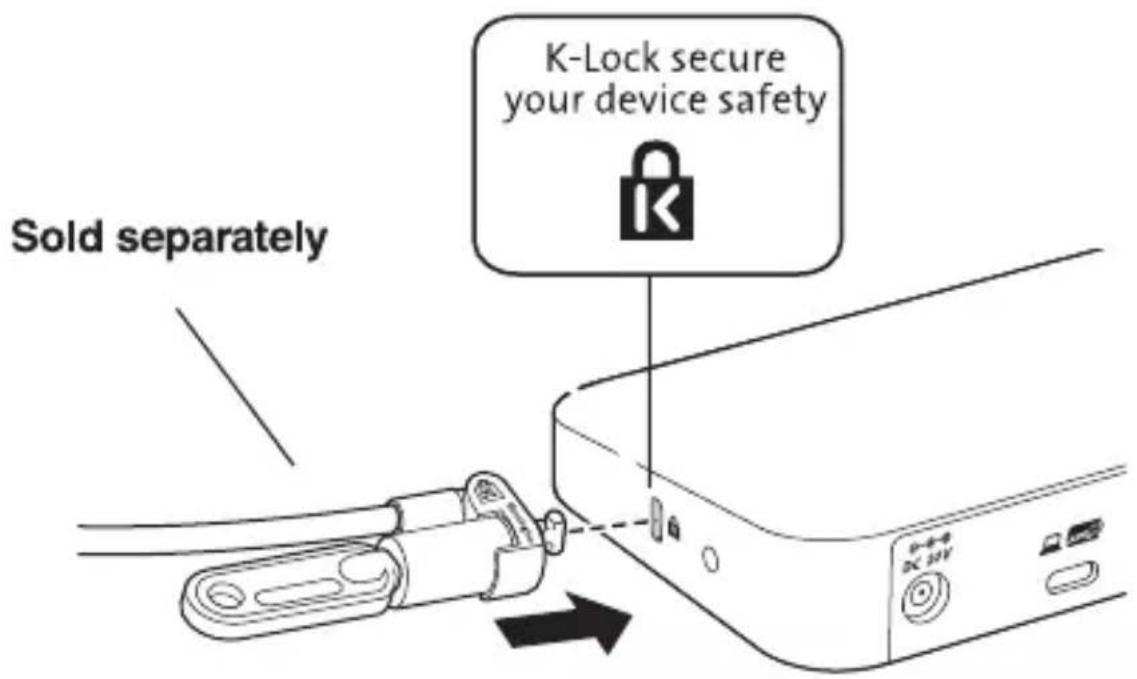

K-Lock secure your device safety Sold separately

Recommended

K65020WW MicroSaver®2.0 Keyed Lock

Line drawing of a network device with ports and cables (no text or symbols)

Kensington, Security Slot and ACCO are registered trademarks of ACCO Brands. Windows is a registered trademark of Microsoft Corporation in the U.S. and/or other countries.

USB-C is a trademark of USB Implementers Forum. All other trademarks are the property of their respective owners.

©2021 Kensington Computer Products Group, a division of ACCO Brands.

この装置は、クラスB機器です。この装置は、住宅環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。

取扱説明書に従って正しい取り扱いをして下さい。

VCCI-B

FCC UK CA V€I 10 22 PAP
