Type de produit	Lave-linge à chargement par le dessus
Marque	Whirlpool
Modèle	WTW4957PW
Capacité nominale	Environ 3,5 pieds cubes (estimation)
Poids total avec charge maximale	315 lb (143 kg)
Alimentation électrique	120 V, 60 Hz, 15 A
Type de détergent	Haute efficacité (HE) uniquement
Programme de nettoyage	Clean Washer (nettoyage de la laveuse)
Fréquence de nettoyage recommandée	Au moins une fois par mois ou tous les 30 lavages
Sécurité enfants	Retirer la porte avant mise au rebut ; surveillance nécessaire
Mise à la terre	Obligatoire sur prise à 3 alvéoles
Tuyaux d'arrivée d'eau	Remplacer tous les 5 ans

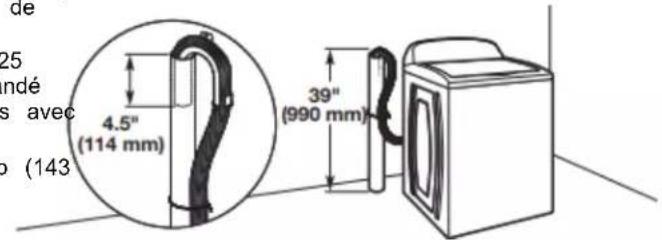

Hauteur d'évacuation	Entre 39 po (990 mm) et 96 po (2,44 m)
Installation	Plancher de niveau, pente max 1 po (25 mm) ; ne pas installer sur moquette
Outils nécessaires pour installation	Clé plate ou à molette de 9/16 po (14 mm), niveau à bulle, pince
Consommation d'eau	Non spécifiée (cycle à faible consommation d'eau)
Température de l'eau recommandée	Eau chaude réglée à 120 °F (49 °C)

FOIRE AUX QUESTIONS - WTW4957PW WHIRLPOOL

Quel type de détergent utiliser dans ce lave-linge ?

Utilisez exclusivement un détergent haute efficacité (HE). L'emballage porte la mention « HE » ou « High Efficiency ». Les détergents non HE produisent trop de mousse avec la faible consommation d'eau, ce qui peut prolonger les cycles et réduire la performance de rinçage.

Comment nettoyer l'intérieur de la laveuse ?

Exécutez le programme Clean Washer (si disponible) avec une pastille nettoyante affresh® ou 1 tasse (236 mL) d'eau de Javel liquide au chlore. Si votre modèle n'a pas ce programme, sélectionnez le cycle recommandé pour le nettoyage. Laissez le couvercle ouvert après le cycle pour le séchage.

Que faire en cas d'absence prolongée ?

Débranchez la laveuse et fermez les robinets d'eau pour éviter les inondations dues à une surpression. Si l'absence est pendant l'hiver, suivez la procédure d'hivérisation.

Comment hivériser la laveuse ?

Fermez les robinets, déconnectez les tuyaux d'arrivée, videz-les. Ajoutez 1 litre d'antigel pour véhicule récréatif dans le tambour et lancez un cycle Rinçage & Essorage pendant 30 secondes. Débranchez ensuite l'appareil.

Puis-je utiliser de l'eau de Javel dans ce lave-linge ?

Oui, mais uniquement dans le distributeur d'eau de Javel et dans la quantité recommandée (1 tasse / 236 mL). Ne pas dépasser cette quantité sous peine d'endommager l'appareil à long terme.

Comment installer la laveuse dans un placard ?

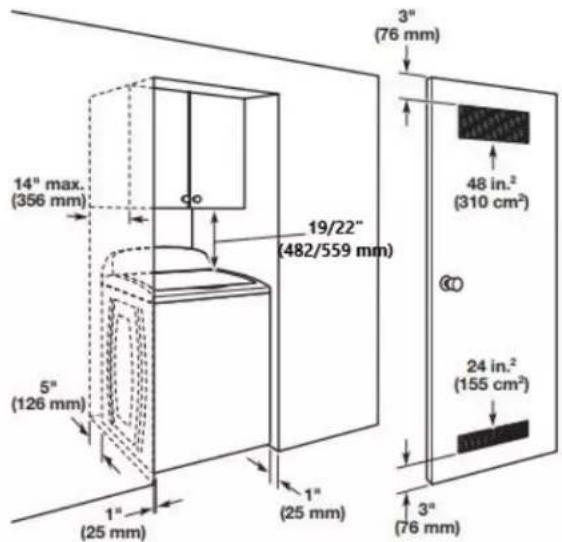

Respectez les dégagements minimaux : au moins 1 po (25 mm) sur les côtés, 3 po (76 mm) à l'arrière, et des ouvertures de ventilation de 48 po² (310 cm²) en haut et 24 po² (155 cm²) en bas de la porte. La laveuse a été testée avec 0 po de dégagement latéral, mais un espace supplémentaire facilite l'installation.

Pourquoi ma laveuse vibre-t-elle fortement ?

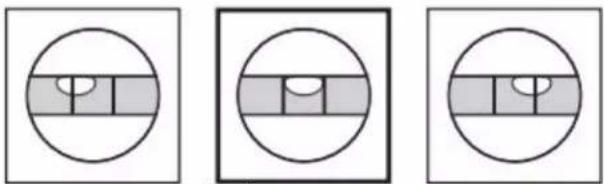

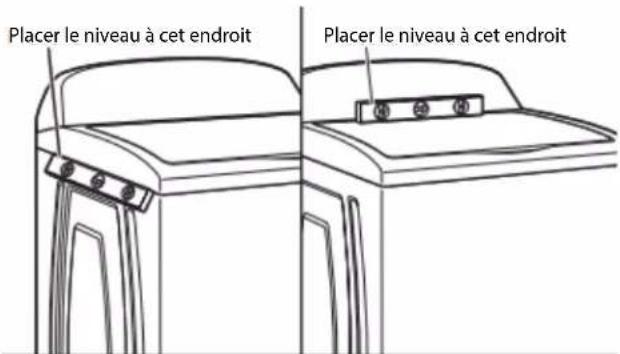

Vérifiez d'abord que la laveuse est d'aplomb (de niveau). Utilisez un niveau à bulle sur le bord supérieur et ajustez les pieds de nivellement en plastique avec une pince. Assurez-vous que les quatre pieds sont en contact avec le sol.

Quand dois-je remplacer les tuyaux d'arrivée d'eau ?

Remplacez les tuyaux d'arrivée d'eau tous les 5 ans pour réduire le risque de défaillance. Inspectez-les périodiquement ; remplacez-les en cas de renflement, déformation, coupure, usure ou fuite.

Quelle est la hauteur minimale pour le tuyau d'évacuation ?

Le sommet du tuyau d'évacuation (ou de l'évier) doit être à au moins 39 po (990 mm) du sol. Ne pas dépasser 96 po (2,44 m) sans pompe de vidange. Introduisez le tuyau de vidange de 4,5 po (114 mm) maximum à l'intérieur du conduit.

Est-il nécessaire d'utiliser un adoucisseur d'eau ?

Le manuel ne mentionne pas d'adoucisseur d'eau. Cependant, dans les régions d'eau dure, l'utilisation d'un adoucisseur peut réduire l'accumulation de calcaire. Suivez les recommandations du fabricant du détergent.

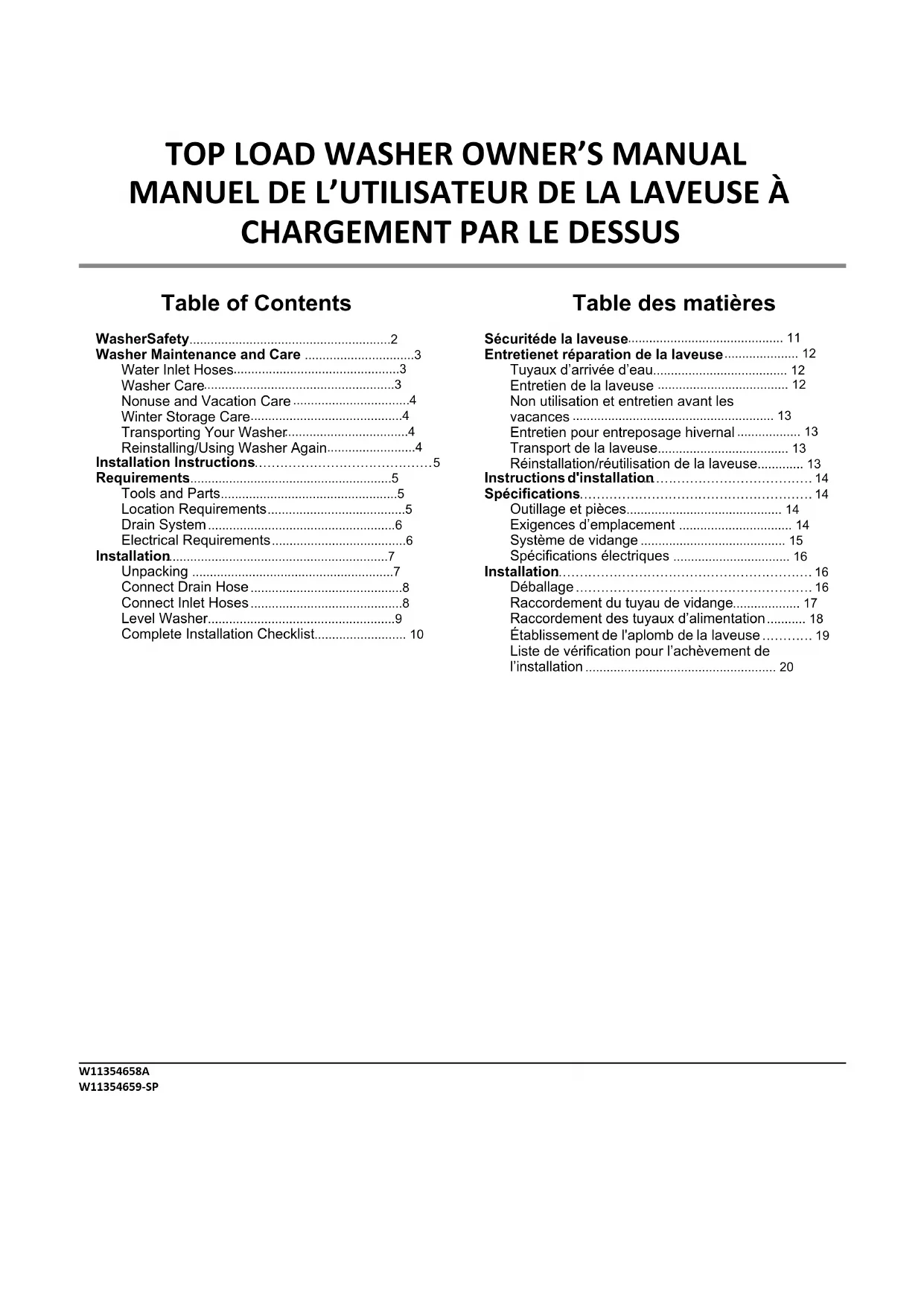

MODE D'EMPLOI WTW4957PW WHIRLPOOL

Sécurité de la laveuse.... 11

Entretienet réparation de la laveuse.... 12

Tuyaux d'arrivée d'eau.... 12

Entretien de la laveuse 12

Non utilisation et entretien avant les vacances .... 13

Entretien pour entreposage hivernal 13

Transport de la laveuse.... 13

Réinstallation/réutilisation de la laveuse.... 13

Instructions d'installation 14

Spécifications....14

Outillage et pièces.... 14

Exigences d'emplacement 14

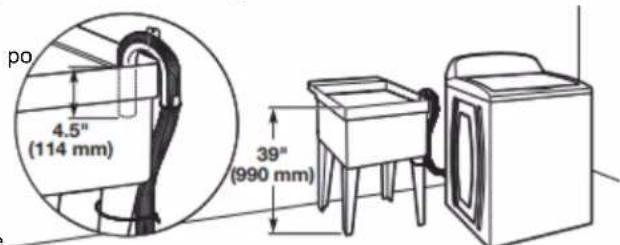

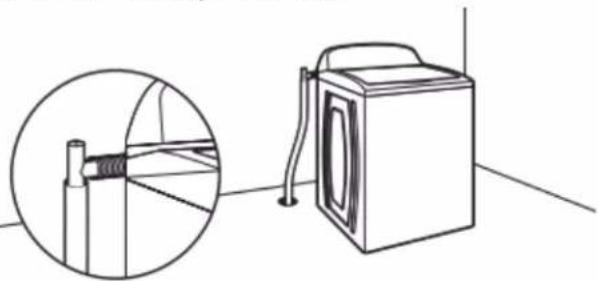

Système de vidange 15

Spécifications électriques 16

Installation....16

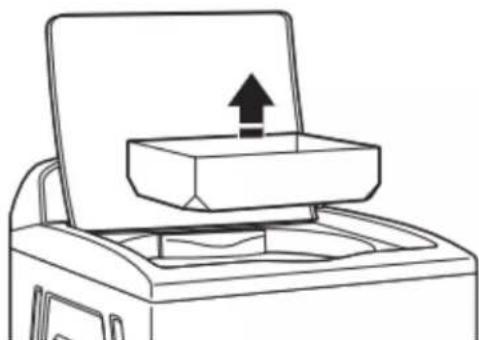

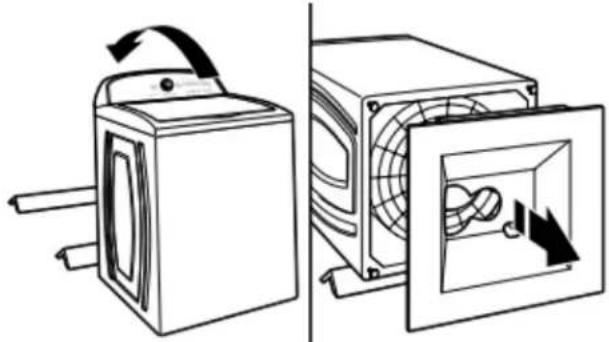

Déballage 16

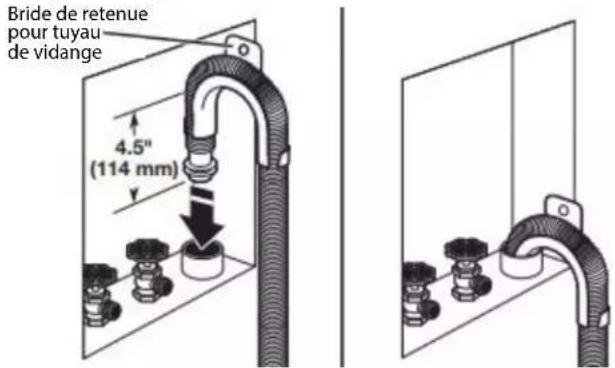

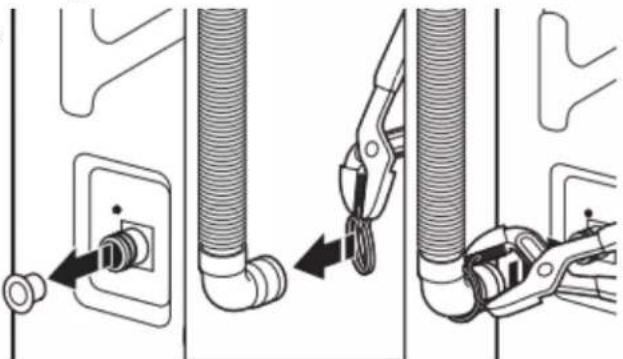

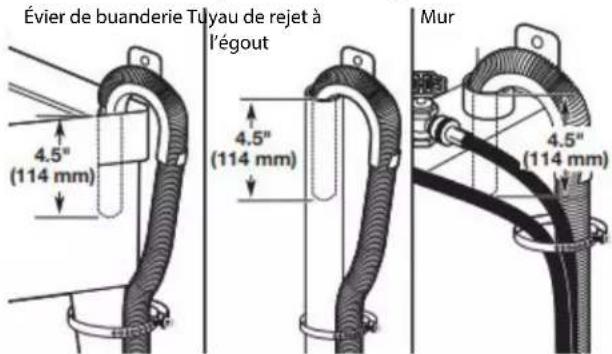

Raccordement du tuyau de vidange.... 17

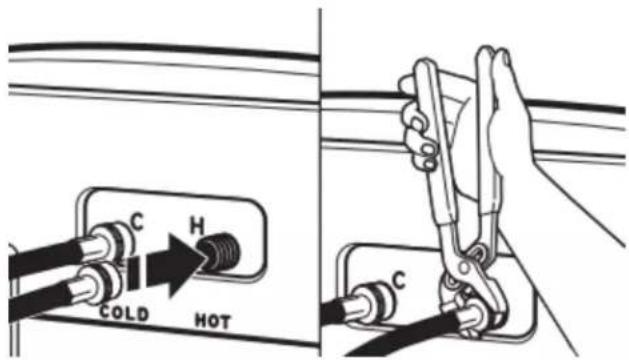

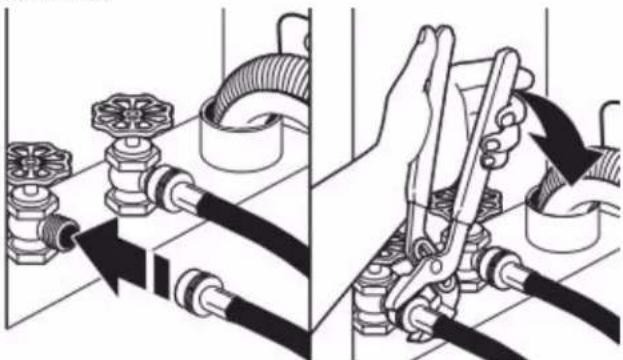

Raccordement des tuyaux d'alimentation.... 18

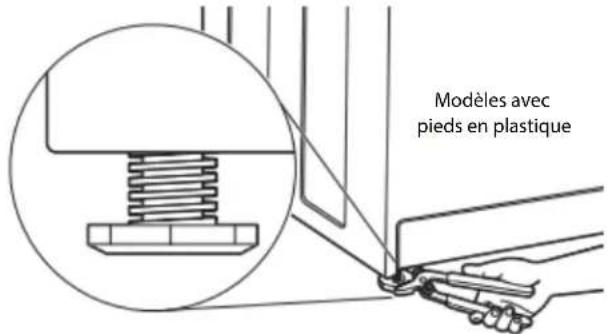

Établissement de l'aplomb de la laveuse ..... 19

Liste de vérification pour l'achèvement de l'installation 20

WASHER SAFETY

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

D ANGER

A VERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : Afin de réduire le risque d'incendie, de décharge électrique ou de blessures corporelles lors de l'utilisation de cet appareil, observer certaines précautions fondamentales, notamment :

■ Lire toutes les instructions avant d'utiliser l'appareil.
■ Ne pas laver d'articles qui ont été précédemment nettoyés, lavés, trempés ou tachés avec de l'essence, des solvants pour nettoyage à sec ou d'autres substances inflammables ou explosives; ces substances dégagent des vapeurs qui pourraient s'enflammer ou exploser.
■ Ne pas ajouter d'essence, de solvants pour nettoyage à sec ou d'autres substances inflammables ou explosives à l'eau de lavage. Ces substances dégagent des vapeurs qui pourraient s'enflammer ou exploser.
■ Dans certaines conditions, un système d'eau chaude qui n'a pas été utilisé depuis 2 semaines ou plus peut produire de l'hydrogène. L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si le système d'eau chaude est resté inutilisé pendant une telle période, ouvrir tous les robinets d'eau chaude et laisser l'eau s'y écouler pendant plusieurs minutes avant d'utiliser la laveuse. Ceci libérera toute accumulation d'hydrogène. Le gaz est inflammable : ne pas fumer ou utiliser une flamme nue durant cette période.
■ Ne pas laisser des enfants jouer sur la laveuse ou à l'intérieur de celui-ci. Une surveillance étroite des enfants est nécessaire lorsque la laveuse est utilisée à proximité d'enfants.

■ Retirer la porte de l'appareil avant de le retirer du service ou de le mettre au rebut.
■ Ne pas accéder à l'intérieur de l'appareil si la cuve ou l'agitateur sont en mouvement.
■ Ne pas installer ou entreposer l'appareil dans un endroit où elle serait exposée aux intempéries.
■ Ne pas effectuer d'intervention non autorisée sur les commandes.
■ Ne pas réparer ou remplacer une quelconque pièce de l'appareil ou effectuer un entretien qui ne serait pas expressément recommandé dans les instructions d'entretien de l'utilisateur ou dans les instructions de réparation par l'utilisateur et s'assurer de bien comprendre ces instructions et d'être capable de les exécuter.
■ Ne pas utiliser de pièces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., pièces fabriquées à la maison à l'aide d'une imprimante 3D).
■ Voir les instructions d'installation pour les exigences de mise à la terre et d'installation.

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Certaines pièces internes sont intentionnellement non reliées à la terre et peuvent présenter un risque de décharge électrique uniquement lors d'une intervention de dépannage.

Personnel d'entretien – Ne pas toucher le support de thermostat lorsque l'appareil est sous tension.

Utiliser uniquement des détergents haute efficacité. L'emballage portera la mention « HE » ou « High Efficiency » (haute efficacité). Un lavage avec faible consommation d'eau produit un excès de mousse avec un détergent non HE. Il est probable que l'utilisation d'un détergent autre que HE prolonge la durée des programmes et réduise la performance de rinçage. Ceci peut aussi entraîner un mauvais fonctionnement des composants et, avec le temps, une accumulation de moisissure. Les détergents HE devraient produire peu de mousse et se dissoudre rapidement et créer une quantité de mousse idéale pour une performance optimale. Ils devraient retenir les particules de saleté en suspension afin qu'elles ne se déposent pas de nouveau sur les vêtements propres. Les détergents identifiés HE ne sont pas tous identiques et ne produisent pas tous la même quantité de mousse. Par exemple, les détergents HE, naturels, organiques et faits maison peuvent produire une plus grande quantité de mousse. Toujours suivre les recommandations du fabricant de détergent pour déterminer la quantité de détergent à utiliser. Ne pas remplir au-delà de la ligne MAX sur le distributeur. Voir le guide de démarrage rapide pour plus de renseignements.

ENTRETIEN ET RÉPARATION DE LA LAVEUSE

Tuyaux d'arrivée d'eau

Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation pour réduire le risque de défaillance intempestive. Inspector périodiquement les tuyaux; les remplacer en cas de renflement, de déformation, de coupure et d'usure ou de fuite.

Lors du remplacement de vos tuyaux d'arrivée d'eau :

■ Noter la date de remplacement au marqueur indélébile sur l'étiquette.
■ Vérifier que les vieilles rondelles ne sont pas coincées dans les valves d'arrivée d'eau de la laveuse.
- Utiliser de nouvelles rondelles avec les nouveaux tuyaux d'entrée pour assurer une bonne étanchéité.

REMARQUE: Cette laveuse peut ne pas être accompagnée de tuyaux d'arrivée. Consulter les instructions d'installation pour obtenir plus de détails.

Entretien de la laveuse

Recommandations pour une laveuse propre et pour un niveau de performance optimal

1. Utiliser toujours un détergent HE (haute efficacité) et employer la quantité de détergent recommandée par le fabricant du détergent HE. Ne jamais utiliser plus que la quantité recommandée de détergent, car ceci peut augmenter le taux d'accumulation de résidus de détergent et de souillures à l'intérieur de la laveuse, ce qui pourrait entraîner la formation d'odeurs indésirables.
2. Exécuter périodiquement des lavages avec de l'eau tiède ou chaude (et non pas exclusivement des lavages à l'eau froide), car l'eau tiède ou chaude permet de contrôler plus efficacement la vitesse à laquelle les saletés et les résidus de détergent s'accumulent.
3. Veiller à toujours laisser le couvercle de la laveuse ouvert entre deux utilisations pour qu'elle puisse sécher, et pour éviter l'accumulation de résidus générateurs d'odeurs.

Nettoyage de la laveuse à chargement par le dessus

Lire complètement ces instructions avant d'entreprendre les opérations de nettoyage de routine recommandées ci-dessous. Le processus d'entretien de la laveuse doit être exécuté au moins une fois par mois ou à intervalles de 30 lavages (selon la période la plus courte des deux); ceci permettra de contrôler la vitesse à laquelle les résidus de détergent et les souillures s'accumulent dans la laveuse.

Nettoyage de l'intérieur de la laveuse

Pour que l'intérieur de la laveuse reste libre de toute odeur, suivre les instructions d'utilisation indiquées ci-dessus et effectuer la procédure de nettoyage mensuelle recommandée suivante :

Programme recommandé pour le nettoyage de la laveuse

Certains modèles sont équipés d'un programme « Clean Washer » (nettoyage de la laveuse) qui utilise un plus grand volume d'eau en combinaison avec le nettoyant affresh® Nettoyant pour laveuse ou agent de blanchiment liquide au chlore pour nettoyer soigneusement l'intérieur de la laveuse.

Si votre modèle ne possède pas le programme de nettoyage de la laveuse, consulter le guide de programmes en ligne pour connaître le programme optimal pour nettoyer l'intérieur de la laveuse. Utiliser ce programme avec le nettoyant affresh® Utiliser un nettoyant pour laveuse ou de l'agent de blanchiment liquide au chlore, comme décrit ci-dessous.

Description du nettoyage de la laveuse avec affresh® Fonctionnement du programme :

1. Ce programme remplit la laveuse à un niveau supérieur à celui des programmes de lavage ordinaires afin que le niveau de l'eau de rinçage soit supérieur à celui d'un programme de lavage ordinaire.
2. Ce programme comporte une agitation et un essorage pour améliorer l'élimination des souillures.

Une fois ce programme terminé, laisser le couvercle ouvert pour permettre une meilleure ventilation et pour que l'intérieur de la laveuse puisse sécher.

Début de la procédure

1. affresh ^® Procédure de nettoyage avec le programme de nettoyage de la laveuse (recommandée pour une performance optimale) :

a. Ouvrir la porte de la laveuse et retirer tout vêtement ou article.
b. Placer une tablette de nettoyant pour laveuse affresh® dans le fond du panier de la laveuse.
c. Ne pas mettre de tablette de nettoyant pour laveuse affresh® dans le distributeur de détergent.
d. Ne pas ajouter de détergent ou autre composé chimique dans la laveuse lors de l'exécution de cette procédure.
e. Rabattre le couvercle de la laveuse.
f. Sélectionner le programme recommandé pour nettoyer l'intérieur de la laveuse.
g. Appuyer sur le bouton Start (mise en marche/reprise) pour démarrer le programme.

REMARQUE: Pour obtenir des résultats optimaux, ne pas arrêter un programme. Si un programme doit être interrompu, appuyer sur le bouton Power/Cancel (alimentation/annulation). (Pour les modèles qui n'ont pas ce bouton, maintenir enfoncé le bouton Start/Pause [mise en marche/pause] pendant 3 secondes.) Une fois le programme arrêté, lancer un programme de rinçage et d'essorage pour évacuer le nettoyant de la laveuse.

1. Méthode avec agent de blanchiment au chlore (autre option) :

a. Ouvrir la porte de la laveuse et retirer tout vêtement ou article.
b. Verser 1 tasse (236 mL) d'agent de blanchiment liquide au chlore dans le distributeur d'agent de blanchiment.
REMARQUE: L'emploi d'une quantité d'eau de Javel supérieure à ce qui est recommandé ci-dessus pourrait endommager la laveuse avec le temps.
c. Rabattre le couvercle de la laveuse.
d. Ne pas ajouter de détergent ou autre composé chimique dans la laveuse lors de l'exécution de cette procédure.
e. Sélectionner le programme recommandé pour nettoyer l'intérieur de la laveuse.
f. Appuyer sur le bouton Start (mise en marche/reprise) pour démarrer le programme.

REMARQUE: Pour obtenir des résultats optimaux, ne pas arrêter un programme. Si un programme doit être interrompu, appuyer sur le bouton Power/Cancel (alimentation/annulation). (Pour les modèles qui n'ont pas ce bouton, maintenir enfoncé le bouton Start/Pause [mise en marche/pause] pendant 3 secondes.) Une fois le programme arrêté, lancer un programme de rinçage et d'essorage pour évacuer le nettoyant de la laveuse.

Nettoyage des distributeurs

Après avoir utilisé la laveuse pendant longtemps, on peut parfois constater une accumulation de résidus dans les distributeurs de la laveuse.

IMPORTANT: Les distributeurs ne sont pas lavables au lave-vaisselle.

Pour les distributeurs fixes :

Pour éliminer les résidus des distributeurs, les essuyer avec une lingette de nettoyage de machine affresh ^ ou un chiffon humide et sécher avec une serviette. Ne pas tenter de retirer les distributeurs ou la garniture pour le nettoyage. Les distributeurs et la garniture ne peuvent pas être retirés.

Pour les distributeurs amovibles :

Si votre modèle est muni d'un tiroir de distribution, appuyer sur les onglets pour retirer le tiroir et le nettoyer avec une lingette de nettoyage de machine affresh ^® ou un chiffon humide et sécher avec une serviette avant ou après avoir effectué un programme de nettoyage de la laveuse. Si nécessaire, utiliser un nettoyant tout usage.

Nettoyage de l'extérieur de la laveuse

IMPORTANT: Afin d'éviter d'endommager le revêtement de la laveuse, ne pas utiliser de produits abrasifs.

Utiliser une lingette affresh pour nettoyer la machine, une éponge ou un chiffon doux et humide pour essuyer tout renversement. Utiliser une lingette Utiliser uniquement une lingette de nettoyage ou des savons et nettoyants doux pour nettoyer la surface externe de la laveuse.

Non utilisation et entretien avant les vacances

Faire fonctionner la laveuse seulement lorsqu'on est présent. Lors d'un déménagement ou lorsque la laveuse n'est pas utilisée pendant longtemps, suivre les étapes suivantes :

1. Débrancher la laveuse ou déconnecter la source de courant électrique.

2. Fermer l'alimentation en eau à la laveuse pour éviter toute inondation due à une surpression.

Entretien pour entreposage hivernal

IMPORTANT: Pour éviter tout dommage, installer et remiser la laveuse à l'abri du gel. L'eau qui peut rester dans les tuyaux risque d'abîmer la laveuse en temps de gel. Si la laveuse doit faire l'objet d'un déménagement ou d'entreposage au cours d'une période de gel, hivériser la laveuse.

Hivérisation de la laveuse :

1. Fermer les deux robinets d'eau; déconnecter et vidanger les tuyaux d'arrivée d'eau.
2. Placer 1 pte (1 L) d'antigel pour véhicule récréatif dans le panier et faire fonctionner la laveuse sur un programme Rinse & Spin (rinçage et essorage) pendant environ 30 secondes pour mélanger l'antigel et l'eau restante.
3. Débrancher la laveuse ou déconnecter la source de courant électrique.

Transport de la laveuse

1. Fermer les deux robinets d'eau. Débrancher et vidanger les tuyaux d'arrivée d'eau.
2. Pour déplacer la laveuse pendant une période de gel, suivre les instructions de la section « Entretien pour entreposage hivernal » avant de le déplacer.
3. Déconnecter le tuyau d'évacuation du système de vidange et vider l'eau qui reste dans un bac ou un seau. Déconnecter le tuyau d'évacuation de l'arrière de la laveuse.
4. Débrancher le cordon d'alimentation.
5. Placer les tuyaux d'arrivée d'eau et le tuyau d'évacuation dans le panier de la laveuse.
6. Faire passer le cordon d'alimentation par dessus le bord et le mettre dans le panier de la laveuse.
7. Replacer le matériel d'emballage d'origine de l'appareil à l'intérieur de la laveuse. Si vous n'avez plus l'emballage d'expédition, placer des couvertures lourdes ou des serviettes dans l'ouverture du panier. Fermer le couvercle et placer du ruban adhésif sur le couvercle et jusqu'à la partie inférieure avant de la laveuse. Laisser le couvercle fermé par l'adhésif jusqu'à ce que la laveuse soit installée à son nouvel emplacement. Déplacer la laveuse en position verticale.

Réinstallation/réutilisation de la laveuse

A VERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Pour réinstaller la laveuse après une période de non-utilisation, de vacances, de remisage pour l'hiver ou après un déménagement :

1. Consulter les instructions d'installation pour choisir l'emplacement, régler l'aplomb de la laveuse et la raccorder.
2. Avant de réutiliser la laveuse, exécuter la procédure recommandée suivante :

Remise en marche de la laveuse :

1. Vidanger les canalisations d'eau et les tuyaux.
2. Reconnecter les tuyaux d'arrivée d'eau.
3. Ouvrir les deux robinets d'eau.
4. Brancher sur une prise à 3 alvéoles reliée à la terre ou reconnecter la source de courant électrique.
5. Consulter votre guide de programmes en ligne pour obtenir des informations pour savoir quels programmes utiliser pour nettoyer votre laveuse et éliminer l'antigel, si utilisé. Utiliser uniquement du détergent HE Haute efficacité. Utiliser la moitié de la quantité recommandée par le fabricant pour une charge de taille moyenne.

INSTRUCTIONS D'INSTALLATION SPÉCIFICATIONS

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commander l'installation.

Outils requis :

Clé plate ou clé à molette de 9/16 po (14 mm)

Cale de bois Règle ou mètre ruban

Pince – ouverture jusqu'à 1 3/4 po (45 mm)

REMARQUE: Toutes les pièces fournies pour l'installation se trouvent dans le panier de la laveuse.

Tuyau d'évacuation avec bride, forme en U et serre-câbles

Pièces nécessaires : (Si non fournies avec la laveuse)

Tuyaux d'arrivée d'eau avec rondelles plates

REMARQUE: Différentes options de tuyau d'arrivée d'eau sont offertes; consulter votre guide de démarrage rapide pour les informations de commande.

Pièces alternatives : (non fournies avec la laveuse)

Il se peut que l'installation nécessite des pièces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide.

Si vous avez : Il faut :

Égout surélevé

Tuyau rigide d'évacuation standard de 20 gal (76 L) de 39 po (990 mm) de haut ou évier de décharge, pompe de puisard et connecteurs (disponibles chez les vendeurs de matériel de plomberie locaux)

Tuyau de rejet à l'égout de 1 po (25 mm)

Adaptateur de 2 po (51 mm) à 1 po (25 mm) de diamètre pour le tuyau rigide de rejet à l'égout et ensemble de raccordement

Tuyau de vidange trop court Système d'évacuation obstrué par de la charpie

Rallonge de tuyau de vidange et ensemble de raccordement Protecteur de canalisation et ensemble de raccordement

Exigences d'emplacement

Le choix d'un emplacement approprié pour la laveuse en améliore le rendement et réduit au minimum le bruit et le "déplacement" possible de la laveuse. La laveuse peut être installée dans un sous-sol, une salle de buanderie, un placard ou un encastrement.

IMPORTANT: Ne pas installer, remiser ou faire fonctionner la laveuse à un emplacement où elle sera exposée aux intempéries ou à des températures inférieures à 32 °F (0 °C). De l'eau restée dans la laveuse après utilisation peut causer des dommages à basse température. Voir la section « Entretien et réparation de la laveuse » pour des renseignements sur la préparation de la laveuse pour l'hiver.

C'est à l'utilisateur qu'incombe la responsabilité de réaliser une installation correcte.

Il vous faudra :

■ Un chauffe-eau réglé à 120° F (49° C).
■ Une prise électrique reliée à la terre et située à moins de 4 pi (1,2 m) du cordon d'alimentation situé à l'arrière de la laveuse.

■ Des robinets d'eau chaude et d'eau froide situés à moins Système de vidange avec tuyau de rejet à l'égout pi (0,9 m) des électrovannes de remplissage d'eau chaude au plancher
■ Un plancher de niveau avec une pente maximale de 1" (25 mm) sous l'ensemble de la laveuse. Il n'est pas recommandé de l'installer sur un tapis, de la moquette ou des surfaces avec endos en mousse.
■ Un plancher capable de supporter le poids total de 315 lb (143 kg) de la laveuse (eau et charge comprises).

Installation dans un encastrement ou placard

14" max. (356 mm) 5" (126 mm) 1" (25 mm) 19/22" (482/559 mm) 1" (25 mm) 3" (76 mm) 48 in.² (310 cm²) 24 in.² (155 cm²) 3" (76 mm)

de 25 ndé s avec o (143 4.5" (114 mm) 39" (990 mm)

Diamètre minimal pour un tuyau de rejet à l'égout : 2" (51 mm), Capacité minimale d'acheminement : 17 gal. (64 L) par minute. I sommet du tuyau de rejet à l'égout doit avoir une hauteur d'au moins 39" (990 mm); ne pas l'installer à plus de 96" (2,44 m) fond de la laveuse. Si on doit l'installer à plus de 96" (2,44 m), hauteur, un système de pompe de puisard est nécessaire.

Système de vidange avec tuyau de rejet à l'égout mural

4.5" (114 mm)

Voir les exigences dans la section « système de vidange avec tuyau de rejet à l'égout au plancher ».

Système de vidange dans un évier de buanderie

REMARQUE: Toutes les laveuses de 27 po de large devraient avoir un dégagement de 19 po, alors que les laveuses de 29 devraient avoir un dégagement de 22 po.

Toutes les dimensions représentent les dégagements recommandés permis, hormis pour les ouvertures de ventilation de la porte de l'armoire qui correspondent aux dimensions minimales nécessaires. Cette laveuse a été testée pour une installation avec dégagement de 0 po

(0 mm) sur les côtés. On peut éventuellement laisser davantage.

de dégagement pour faciliter l'installation et l'entretien, ainsi que des distances de séparation pour les appareils ménagers voisins. Duanderie doit se trouver à au moins 39" (990 mm) du plancher et des dégagements pour les murs, portes et plinthes. Ajouter un espace supplémentaire de 1 no (25 mm) de tous les côtés de us. Capacité minimale : 20 gal. (76 L). Le sommet de l'évier de puanderie doit se trouver à au moins 39" (990 mm) du plancher ne pas l'installer à plus de 96" (2,44 m) du fond de la laveuse

Laveuse pour réduire le transfert de bruit. Si l'on installe une Syste de placard ou une porte à persiennes, des ouvertures d'aération au sommet et au bas de la porte sont nécessaires.

*Pour obtenir plus de détails (ou d'informations) spécifiques à votre modèle, consulter votre guide de démarrage rapide.

Système de vidange

Le système de vidange de la laveuse peut être installé à l'aide d'un conduit d'évacuation au plancher, un tuyau de rejet à l'égout au plancher ou mural ou un évier de buanderie. Sélectionner la méthode à utiliser.

IMPORTANT: Pour éviter un effet de siphon, ne pas introduire plus de 4,5" (114 mm) de tuyau de vidange à l'intérieur du de rejet à l'égout ou sous la partie supérieure d'évier de buanderie. Immobiliser le tuyau de vidange avec un attachecâble.

po 4.5" (114 mm) 39" (990 mm)

po 4.5" (114 mm) 39" (990 mm)

Le système de vidange au sol requiert un ensemble de brise-siphon, deux ensembles de raccordement et une rallonge de tuyau de vidange qui peuvent être achetés séparément; consulter le guide de démarrage rapide pour les renseignements de commande en ligne. Hauteur minimale du brise-siphon : 28 po (710 mm) du bas de la laveuse (des tuyaux supplémentaires peuvent être requis).

Spécifications électriques

A VERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

■ Unesourced'alimentationde120VCAà60Hzuniquementet protégéeparfusiblede15ou20Aestnécessaire. On recommandel'emploi'unfusibleoud'undisjoncteur temporisé. Illestrecommandéderaccorderl'appareilsurun circuitdistinctexclusifàcetappareil.
■ Cettelaveusecomporteuncordond'alimentationélectriqueà troisbroches pourliaisonàlaterre.
■ Pourminimiserlesrisquesdechocélectrique, ondoit brancherlecordonsuruneprisedecourantdeconfiguration correspondante, à3alvéoles, reliéeàlaterreetinstallée conformémentauxcodesetrèglementslocaux. Siuneprise decourantdeconfiguration correspondanten'estpas disponible, leclientalaresponsabilité et l'obligationdefaire installerparunélectricienqualifié uneprisedecourant correctementreliée à laterre
■ Silescodeslepermettentetsil'onutiliseunconducteur distincteliaisonàlaterre,ilestrecommandéqu'un électricienqualifié vérifiela qualitédelaliaisonàlaterre.
■ Nepasutiliserunetuyauteriedegazpourleraccordementàla terre.
■ Encasdedoutequantàlaqualitédelaliaisonàlaterredela laveuse, consulterunélectricienqualifié.
■ Nepasinstallerunfusibledansleconducteurneutreoule circuitdeliaisonàlaterre.

INSTRUCTIONS DE LIAISON À LA TERRE

Appareils à cordon mis à la terre:

Cetappareildoitètremisàlaterre. Encasdemauvais fonctionnementoudebrisdel'appareil, lamiseàlaterre réduiralesrisquesdechocélectriqueenoffrantunparcours demoindrerésistanceaucourantélectrique. Cetappareilest pourvud'uncordonàconducteurdeterreetd'unefichede miseàlaterre. Brancherlafichedansunepriseinstallée adéquatementetmiseàterreconformémentatouslescodes etrèglementslocaux.

AVERTISSEMENT: Unemauvaiseconnexiondu conducteurdeterrepeutprésenterdesrisquesdechoc électrique. Consulterunélectricienouuntechnicienqualifiés sivousn'êtespascertainqueappareilsoitmisàterre adéquatement. Nepasmodifier lafichedel'appareil: Sielle nepénètrepasbiendanslaprise, faireinstalleruneprise adéquateparunélectricienqualifié.

Appareils raccordés à demeure:

Cetappareildoitêtrereliéaunecanalisationélectrique métalliquefixeouladérivationdoitcomporterunconducteur deterreconnectéalaborneouaufildeterredel'appareil.

CONSERVER CES INSTRUCTIONS

INSTALLATION

Déballage

A VERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer ou désinstaller l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Avant de commencer : retirer le matériel d'expédition

Ilestnécessairederetirertoutlematérield'expéditionpourun fonctionnementcorrectetpouréviterquelalaveusenefassetrop debruit.

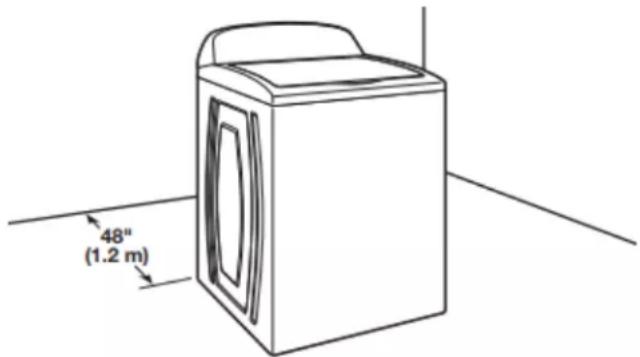

1. Déplacer la laveuse

48" (1.2 m)

Déplacerlalaveuseàmoinsde4pi(1,2m)deson emplacementfinal,elledoitêtreenpositioncomplètement verticale.

REMARQUE : Pouréviterd'endommagerleplancher, installerlalaveusesuruncartonavantdeladéplacer.Assurer quelecouvercleetretenuenplaceaveclerubanadhésif.

2. Enlever la base d'expédition

IMPORTANT : Le retrait de la base d'expédition en polystyrène est nécessaire au bon fonctionnement de l'appareil. Si la laveuse comprend une plaque d'insonorisation, consulter les instructions fournies avec la plaque d'insonorisation pour l'installer maintenant.

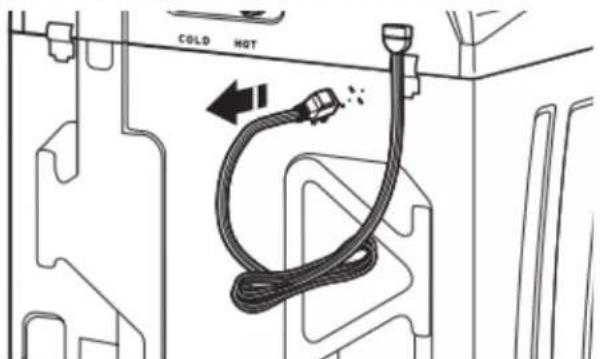

4. Libérer le cordon d'alimentation

COLD HOT

Saisir fermement le cordon d'alimentation et le tirer pour le libérer du panneau arrière. Placer délicatement le cordon d'alimentation par dessus la console pour permettre le libre accès à l'arrière de la laveuse.

Afin d'éviter d'endommager le plancher, placer les supports en carton du carton d'expédition sur le plancher, derrière la laveuse. Incliner la laveuse vers l'arrière et la placer sur les supports en carton. Retirer la base d'expédition (certains modèles demandent que la base d'expédition soit tournée de 90° vers la droite avant d'être enlevée). Redresser la laveuse en position verticale.

3. Retirer les matériaux d'emballage de l'intérieur de la laveuse

Raccordement du tuyau de vidange Ja Fixation du tuyau de vidange à l'orifice de les vidange

Le cas échéant, retirer le bouchon en plastique rouge de l'orifice de vidange noir situé à l'arrière de la laveuse.

Si la bride n'est pas déjà installée sur l'extrémité coudée du tuyau de vidange, la faire glisser sur l'extrémité tel qu'indiqué Pour un évier de buanderie ou un tuyau de rejet à l'égout rigide, passer à l'étape 6.

Retirer le ruban adhésif du couvercle de la laveuse, ouvrir le couvercle et retirer les matériaux d'emballage de la cuve de la laveuse. Vérifier que toutes les pièces ont été enlevées d'intérieur de la laveuse.

REMARQUE : Conserver les matériaux d'emballage de l'intérieur de la laveuse au cas où il faudrait déplacer la laveuse ultérieurement.

Pour une vidange au plancher, retirer la bride de retenue pc duyau de vidange préinstallée tel qu'indiqué à l'étape 7. Des pièces supplémentaires avec des instructions distinctes s'avéreront peut-être nécessaires. Voir la section « Pièces supplémentaires ».

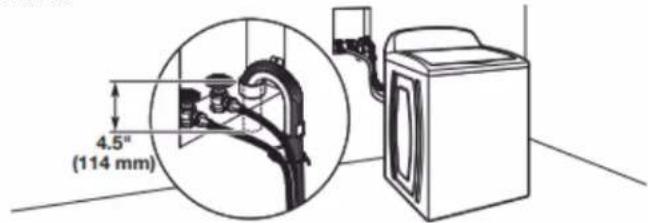

6. Placer le tuyau de vidange dans le tuyau de rejet à l'égout

Bride de retenue pour tuyau de vidange 4.5" (114 mm)

IMPORTANT: 4,5" (114 mm) du tuyau de vidange doit être à l'intérieur du tuyau de rejet à l'égout; ne pas forcer l'excédent de tuyau dans le tuyau de rejet à l'égout ni le placer dans l'évier de buanderie On doit utiliser la bride de retenue pour tuyau de vidange.

Placer le tuyau dans le tuyau de rejet à l'égout (illustré sur l'image) ou par-dessus le côté de l'évier de buanderie.

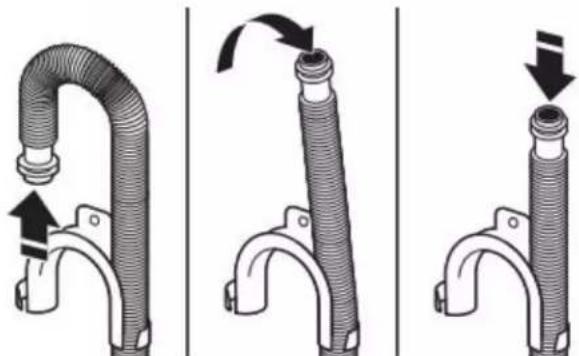

7. Enlever la bride de retenue pour tuyau de vidange (installations avec vidange au plancher seulement)

Pour les installations avec vidange au plancher, il faut retirer la bride de retenue pour tuyau de vidange de l'extrémité du tuyau de vidange. Des pièces supplémentaires avec des directives distinctes seront peut-être nécessaires. Voir la section « Outils et pièces ».

Il incombe à l'installateur d'installer et de fixer solidement le tuyau de vidange à la canalisation d'évacuation de manière que le tuyau de vidange ne puisse sortir et causer d'éventuelles fuites de la canalisation d'évacuation.

Raccordement des tuyaux d'alimentation

La laveuse doit être raccordée aux robinets à l'aide de tuyaux d'arrivée d'eau neufs dotés de rondelles plates (non compris). Ne pas utiliser de tuyaux usagés.

REMARQUE: Les deux tuyaux doivent être fixés et l'eau doit pénétrer dans les robinets d'arrivée d'eau. Si l'on effectue un raccordement uniquement à un robinet d'eau froide, on doit utiliser un adaptateur en Y (non fourni).

8. Connecter les tuyaux d'arrivée d'eau aux robinets

IMPORTANT: Ne pas trop serrer le tuyau, utiliser du ruban ou appliquer du calfeutrant sur le robinet. Cela pourrait endommager le robinet.

Fixer le tuyau au robinet d'eau chaude. Visser le raccord à la main pour qu'il repose sur la rondelle. Serrer les raccords de deux tiers de tour supplémentaires à l'aide d'une pince. Répéter cette étape avec le deuxième tuyau pour le robinet d'eau froide.

9. Purger les canalisations d'eau

Faire couler l'eau par les tuyaux dans l'évier de buanderie, le tuyau de rejet à l'égout ou le seau pendant quelques secondes pour éviter toute obstruction. On doit laisser couler l'eau jusqu'à ce qu'elle soit limpide.

Repérer quel tuyau est raccordé à l'eau chaude pour permettre une fixation correcte des tuyaux à la laveuse.

10. Connecter les tuyaux d'arrivée d'eau à la laveuse

IMPORTANT: Pour réduire les risques de défaillance d'un tuyau, remplacer les tuyaux tous les 5 ans. Prendre en note les dates d'installation ou de remplacement des tuyaux pour référence future.

■ Ne pas serrer excessivement le tuyau, utiliser du ruban adhésif ou un calfeutrant sur le robinet. Les robinets risquent d'être endommagés.
■ Inspecter périodiquement les tuyaux et les remplacer en cas de renflement, de déformation, de coupure, d'usure ou de fuite.

Fixer le tuyau d'eau chaude au robinet d'arrivée d'eau chaude rouge. Visser le raccord à la main jusqu'à ce qu'il soit bien serré. Serrer les raccords de deux tiers de tour supplémentaires à l'aide d'une pince. Répéter pour le robinet d'eau froide.

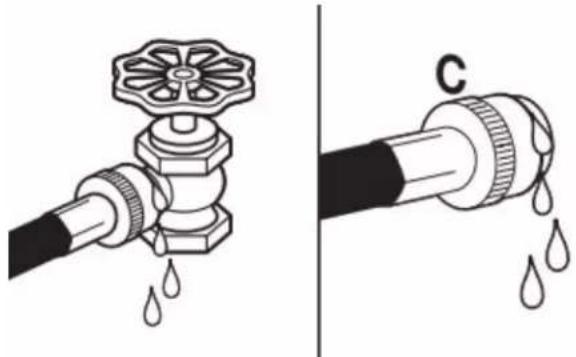

11. Rechercher les fuites éventuelles

Ouvrir les robinets d'eau pour vérifier qu'il n'y a pas de fuite. Une petite quantité d'eau peut entrer dans la laveuse Elle s'évacuera plus tard.

12. Immobiliser le tuyau de vidange

Évier de buanderie Tuyau de rejet à l'égout 4.5" (114 mm) 4.5" (114 mm) Mur 4.5" (114 mm)

Fixer le tuyau de vidange au pied de l'évier de buanderie, au tuyau de rejet à l'égout ou aux tuyaux d'arrivée d'eau pour le tuyau de rejet à l'égout mural avec l'attache-câble.

Il incombe à l'installateur d'installer et fixer solidement le tuyau de vidange à la canalisation d'évacuation de manière que le tuyau de vidange ne puisse sortir et causer d'éventuelles fuites de la canalisation d'évacuation.

Établissement de l'aplomb de la laveuse

REMARQUE : L'établissement correct de l'aplomb de la laveuse permet de réduire les nuisances sonores et de limiter les vibrations.

13. Vérifier le bon aplomb de la laveuse

Placer le niveau à cet endroit Placer le niveau à cet endroit

Mettre la laveuse est à son emplacement final. Placer un niveau sur les bords supérieurs de la laveuse. Utiliser une rive latérale comme guide pour déterminer l'aplomb des côtés. Vérifier l'aplomb de l'avant à l'aide du couvercle, tel qu'indiqué. Faire bouger la laveuse d'avant en arrière pour s'assurer que les quatre pieds sont bien en contact avec le plancher. Si la laveuse est d'aplomb, passer à l'étape 15.

Pas d'aplomb D'aplomb Pas d'aplomb

14. Ajuster les pieds de nivellement

Modèles avec pieds en plastique

Si la laveuse n'est pas d'aplomb :

Utiliser des pinces réglables pour tourner le pied de nivellement en plastique dans le sens antihoraire pour abaisser la laveuse ou dans le sens horaire pour la soulever.

Contrôler à nouveau l'aplomb de la laveuse et répéter au besoin.

CONSEILS UTILES :

Il pourrait être nécessaire de régler deux différents pieds pour mettre l'unité au niveau. S'assurer que le pied reste bien fixé à la base de la laveuse.
Il serait judicieux de soulever l'avant de la laveuse d'environ 4" (102 mm) à l'aide d'une cale en bois ou d'un objet similaire qui soutiendra le poids de la laveuse

A VERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

15. Brancher sur une prise à 3 alvéoles reliée à la terre

Liste de vérification pour l'achèvement de l'installation

☐ Consulter les spécifications électriques. S'assurer de disposer d'une source d'électricité appropriée, et d'une liaison à la terre conforme à la méthode recommandée.
Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
□ Vérifier la présence de tous les outils.
□ Vérifier que tout le matériel d'expédition a été retiré de la laveuse.
□ Vérifier que la laveuse est de niveau.
□ Vérifier que les robinets d'eau sont ouverts.
□ Vérifier qu'il n'y a pas de fuite autour des robinets et des tuyaux d'arrivée d'eau.
- Ôter la pellicule protectrice de la console et tout ruban adhésif resté sur la laveuse.
□ Vérifier que la laveuse est branchée sur une prise de courant à 3 alvéoles reliée à la terre.
- Éliminer/recycler tous les matériaux d'emballage.
Lire la section « Entretien et réparation de la laveuse ».
Pour tester et nettoyer la laveuse, mesurer la moitié de la quantité normale recommandée de détergent en poudre ou liquide et la verser dans le panier de la laveuse ou le distributeur de détergent (sur certains modèles). Fermer le couvercle. Sélectionner n'importe quel programme. Mettre la laveuse en marche et la laisser exécuter un programme complet.
