17-084 - Pistolet à colle NEO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet à colle
Marque	NEO
Modèle	17-084
Tension d'alimentation	4 V DC, alimentation USB
Capacité de la batterie	2600 mAh
Temps de charge	4 heures
Temps de travail	60 à 100 minutes
Diamètre de l'insert de colle	7 à 8 mm (tolérance 6,7 - 7,9 mm)
Température de la colle	80°C à 140°C
Diamètre de la buse	1,5 mm
Performance	360 - 600 g/h
Masse	0,19 kg
Indicateurs LED	Bleu (préchauffage), Rouge (charge), Vert (charge complète)
Température ambiante de charge	5°C à 40°C
Sécurité	Porter une protection oculaire ; ne pas démonter ; ne pas jeter au feu
Accessoires inclus	Câble USB, base, mode d'emploi
Utilisation par enfants	À partir de 8 ans sous supervision
Mise au rebut de la batterie	Batterie déchargée, enveloppée de ruban adhésif ; recyclage selon réglementation locale

FOIRE AUX QUESTIONS - 17-084 NEO

Comment charger le pistolet à colle ?

Branchez le câble USB à l'entrée USB de l'appareil. La LED rouge indique la charge. Lorsque la LED devient verte, la batterie est entièrement chargée. N'utilisez pas l'appareil pendant la charge. La température ambiante doit être comprise entre 5°C et 40°C.

Quel diamètre de bâton de colle utiliser ?

Utilisez des bâtons de colle d'un diamètre compris entre 7 et 8 mm (tolérance 6,7 - 7,9 mm). Insérez la cartouche par l'ouverture arrière jusqu'à la butée.

Pourquoi la colle ne sort-elle pas immédiatement après la première mise en marche ?

Lors de la première utilisation, le canal d'écoulement est vide. Il faut quelques secondes pour qu'il se remplisse de colle fondue. C'est un phénomène normal.

Comment savoir si l'appareil est chaud et prêt à l'emploi ?

Lorsque vous allumez l'interrupteur sur ON, la LED bleue s'allume. Après 3 à 5 minutes de préchauffage, la colle est prête. Appuyez sur la gâchette pour faire sortir la colle.

Pourquoi les temps de charge varient-ils ?

Le temps de charge dépend du niveau de charge initial et de la température ambiante. Une batterie peu déchargée se charge plus rapidement. Une température inférieure à -5°C ou supérieure à 45°C peut prolonger la charge ou déclencher une protection. Attendez 15 minutes entre deux charges.

Pourquoi l'autonomie diminue-t-elle avec le temps ?

Une longue période de non-utilisation entraîne une auto-décharge. Rechargez et déchargez la batterie plusieurs fois pour rétablir sa capacité. Une utilisation intensive réduit également l'autonomie.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection. Ne démontez pas l'appareil, ne l'écrasez pas et ne le jetez pas au feu. La buse et la protection chauffent : tenez le pistolet par la poignée. Utilisez une protection respiratoire si nécessaire.

Puis-je utiliser le pistolet à colle pendant la charge ?

Non, l'appareil doit être éteint pendant la charge. N'utilisez pas l'appareil lorsqu'il est branché.

Comment remplacer un bâton de colle ?

Assurez-vous que l'appareil est éteint. Retirez le bâton usagé et insérez-en un nouveau par l'ouverture arrière jusqu'à la butée. Ne retirez pas un bâton partiellement utilisé pendant le fonctionnement.

Comment mettre au rebut l'appareil ou la batterie ?

Pour la batterie : déchargez-la complètement, enveloppez-la de ruban adhésif pour éviter les fuites, et déposez-la dans un point de recyclage. Le boîtier sans batterie peut être recyclé. Ne jetez pas l'appareil avec les déchets ménagers.

MODE D'EMPLOI 17-084 NEO

Pistolet à colle 8 mm, 4V, alimentation USB 17-084

Chargement

Le produit utilise une alimentation électrique avec une tension de sortie de 4 V et un ampérage de 1-2 A. Il n'est pas permis d'utiliser une alimentation électrique avec des paramètres différents. L'appareil doit être éteint pendant la charge. La LED rouge indique la charge. La LED verte indique que l'appareil est entièrement chargé. N'utilisez pas l'appareil pendant la charge.

Placement de l'insert adhésif.

Placez la cartouche de colle en l'insérant dans l'ouverture arrière du pistolet jusqu'à la butée.

Travailler avec l'appareil

• Le produit doit être entièrement chargé à l'aide d'une alimentation électrique appropriée avant d'être utilisé.
• Insérez une cartouche de colle d'un diamètre de 6,7 - 7,9 mm. En glissant l'interrupteur sur la position ON, l'appareil démarre et passe en mode de préchauffage. La LED bleue s'allume. Après 3 - 5 minutes, l'appareil se réchauffe. Appuyez sur la gâchette pour faire sortir la colle.
• Ne pas retirer la cartouche d'adhésif non finie pendant l'utilisation. Pour la prochaine utilisation, il suffit de réchauffer l'appareil.
• Le voyant rouge indique que l'appareil est en cours de charge, le voyant vert une charge complète et le voyant bleu s'éteint s'il n'y a pas de courant.

Attention :

• La cartouche doit être remplacée lorsque l'appareil est éteint.
• Lisez attentivement les instructions pour minimiser le risque d'incendie ou de blessure.
• Il faut porter une protection oculaire.
• Ne pas démonter l'appareil, l'écraser ou le jeter au feu.
• La température ambiante pendant la charge doit être comprise entre 5 et 40°C. Attention aux risques d'explosion ou d'inflammation.
• L'exposition de la batterie à des dommages mécaniques dus à un choc peut provoquer un court-circuit, une inflammation ou une explosion.

QUESTIONS ET RÉPONSES

Pourquoi les temps de charge d'une même batterie sont-ils différents ?

Le temps de charge de la batterie dépend d'un certain nombre de facteurs. Un niveau de charge élevé se traduira par un temps de charge plus court. Un niveau de charge faible associé à une température ambiante basse peut entraîner un temps de charge long. Une température très élevée de la batterie déclenchera un dispositif de protection interne, qui arrêtera la charge. Il en va de même lorsque la température est inférieure à -5 °C. Dans cette situation, retirez la batterie de l'appareil et attendez qu'elle ait atteint la température correcte avant de la recharger. Ne chargez pas la deuxième batterie immédiatement après avoir chargé la première, car il y a un risque de surchauffe. Attendez au moins 15 minutes.

Pourquoi l'autonomie d'une même batterie est-elle différente ?

De longues périodes de non-utilisation de la batterie entraîneront une réduction de son temps de fonctionnement. Ce phénomène est dû au fait que la batterie se décharge d'elle-même. Chargez et déchargez la batterie plusieurs fois pour résoudre le problème. La batterie se décharge plus rapidement en cas d'utilisation intensive. Ne chargez pas la batterie lorsque la température ambiante est inférieure à -5 °C ou supérieure à 45 wordt C. Cela affecterait l'efficacité de la batterie. Cela aurait un effet négatif sur l'efficacité de la batterie.

hPburquoi la colle ne sort-elle pas immédiatement lorsque l'on appuie sur la gâchette après la première charge ?

Le canal d'écoulement de la colle est vide lors de la première utilisation. Ce n'est qu'après avoir été rempli de colle fondue que la colle peut s'écouler librement. Il s'agit d'un phénomène normal.

Mise au rebut de la batterie

Afin de protéger l'environnement et de maintenir des conditions de sécurité, mettez au rebut les batteries usagées de manière correcte. Veuillez consulter votre service local d'élimination des déchets pour obtenir les informations appropriées. La batterie doit être entièrement déchargée et enveloppée dans du ruban adhésif pour éviter les fuites et les courts-circuits. N'essayez pas de démonter ou d'ouvrir la batterie.

Exigences de sécurité

• La vis de blocage peut entrer en contact avec le fil à l'intérieur de l'appareil pendant le montage. Tenez le pistolet à colle par la poignée pendant l'opération.
• L'accessoire, la buse et la protection de la buse chauffent pendant le fonctionnement.

INDICATIONS

Lisez les instructions avant l'utilisation pour minimiser les

risques.

Attention.

Portez des lunettes de protection.

Utiliser une protection respiratoire.

Ne pas jeter dans l'eau.

Ne pas jeter au feu.

Pour protéger l'environnement, recyclez le produit.

Ne pas jeter avec les déchets mixtes.

Le boîtier du pistolet (sans la batterie) ne contient aucune substance ou élément nocif. Il est respectueux de l'environnement et peut être recyclé.

La batterie contient des substances et des éléments nocifs qui peuvent l'être pendant 10 ans. Elle doit être mise au rebut conformément à la réglementation.

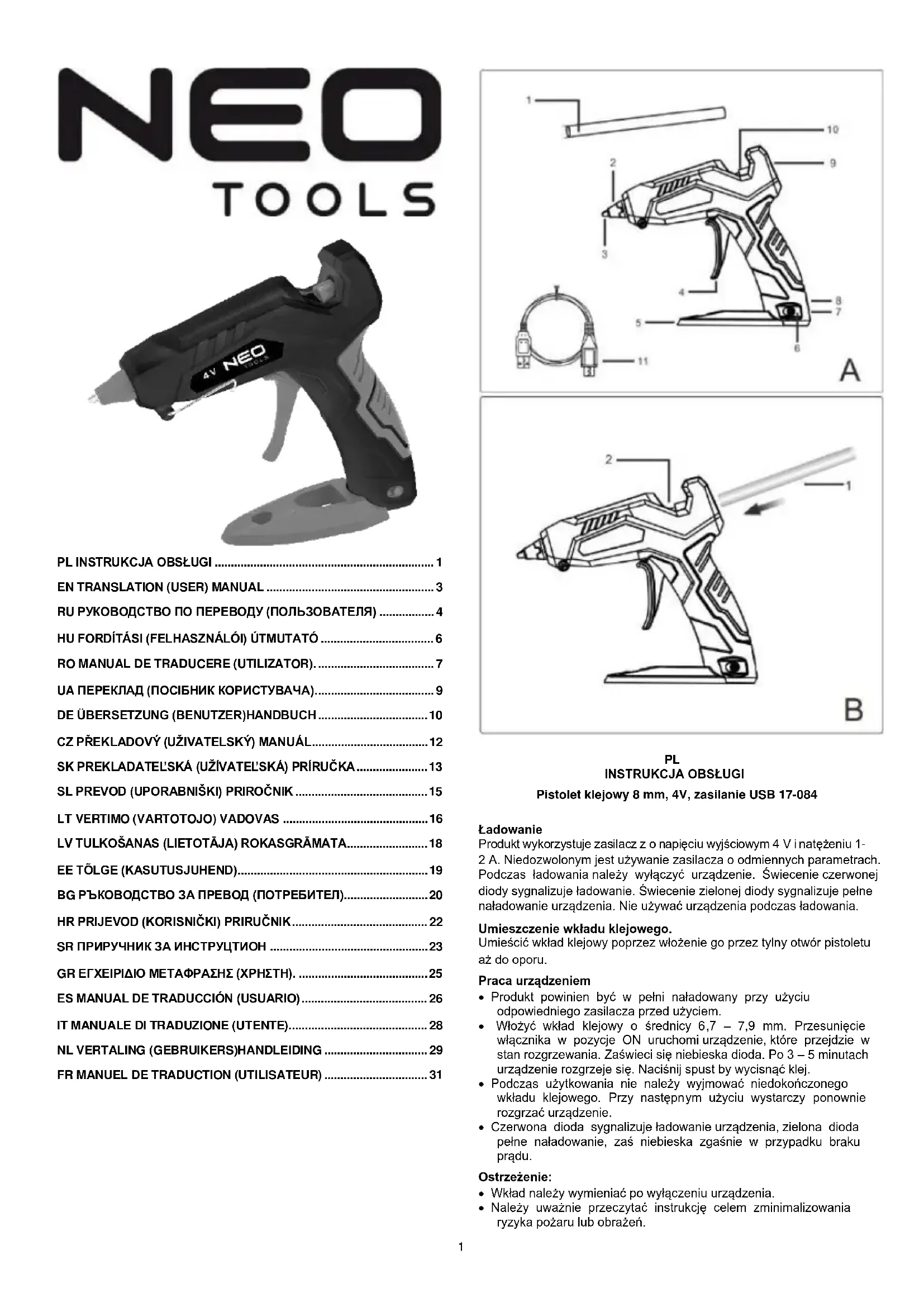

Fig. A

1. Insert adhésif (7,3 ± 0,6 mm)
2. Couvercle de la buse
3. Buse (1,5 mm)
4. Drainage
5. Base
6. Interrupteur marche/arrêt
7. Entrée USB
8. LED
9. Entrée de la cartouche de colle
10. Applicateur de colle
11. Câble USB

Fig. B

1. Insert adhésif

2. Le trou par lequel l'insert adhésif est visible après son insertion. Il est recommandé d'utiliser des accessoires du fabricant ou de bonnes marques. Les accessoires doivent être choisis en conséquence. Utilisez les instructions ou les informations figurant sur l'emballage.

PARAMÈTRES

Pistolet à colle 17-084
Paramètre	Valeur
Tension d'alimentation	4V DC, alimentation USB
Capacité de la batterie	2600 mAh
Temps de charge	4h
Temps de travail	60-100 min
Diamètre de l'insert de colle	7~8mm
Température de la colle	80°C - 140°C
Diamètre de la buse	1,5 mm
Performance	360-600g/h
Masse	0,19 kg
Année de production

DIODY :

Couleur bleue : appareil en train de chauffer.

Rouge : charge.

Bleu : batterie entièrement chargée.

LED bleue éteinte : pas d'alimentation électrique.

ACCESSOIRES :

• Câble USB - 1 pc.
• Mode d'emploi - 1 pc.
• Base - 1 pc.

AVERTISSEMENT ! Cet équipement peut être utilisé par des

enfants de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales limitées ou des personnes sans expérience ni connaissance, s'ils sont supervisés ou ont reçu des instructions sur l'utilisation sûre de l'équipement et comprennent les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'équipement. Sans surveillance, les enfants ne doivent pas nettoyer l'équipement ou effectuer la maintenance au niveau de l'utilisateur.

PROTECTION DE L'ENVIRONNEMENT

Les produits fonctionnant à l'électricité ne doivent pas être jetés avec déchets ménagers, mais doivent être apportés dans des installati appropriées pour être éliminés. Contactez le revendeur de votre prod ou les autorités locales pour obtenir des informations sur l'élimination déchets d'équipements électriques et électroniques contiennent des substances inertes pour l'environnement. Les équipements qui ne so pas recyclés présentent un risque potentiel pour l'environnement et la santé humaine.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa dont le siège social est situé à Varsovie, ul. Pograniczna 2/4 (ci-après: "Grupa Topex") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après: "Manuel"), y compris,

entre autres. Son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à Grupa Topex et font l'objet d'une protection légale en vertu de la loi du 4 février 1994 sur le droit d'auteur et les droits connexes (ie Journal des lois 2006 n° 90 Poz. 631, tel que modifié). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du Manuel et de ses éléments individuels, sans le consentement de Grupa Topex exprimé par écrit, sont strictement interdits et peuvent entraîner une responsabilité civile et pénale.

Déclaration de conformité de l'UE

Fabricant : Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Produit : Pistolet à colle

Modèle : 17-084

Nom commercial : NEO TOOLS

Numéro de série : 00001 ÷ 99999

Cette déclaration de conformité est délivrée sous la seule responsabilité du fabricant.

Le produit décrit ci-dessus est conforme aux documents suivants :

Directive sur la compatibilité électromagnétique 2014/30/EU

Directive RoHS 2011/65/EU modifiée par la directive 2015/863/EU

Et répond aux exigences des normes :

EN 55014-1:2017+A11 ; EN 55014-2:2015 ;

EN IEC 63000:2018

Cette déclaration concerne uniquement la machine telle qu'elle est mise sur marché et n'inclut pas les composants.

ajoutés par l'utilisateur final ou réalisés par lui ultérieurement.

Nom et adresse de la personne résidente de l'UE autorisée à préparer le dos technique :

Signé au nom de :

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP Responsable de la qualité

Varsovie, 2022-07-06
