17-084 - Клеєвий пістолет NEO - Безкоштовний посібник користувача

Тип продукту	Пістолет для клею
Бренд	NEO
Модель	17-084
Напруга живлення	4 В постійного струму, живлення USB
Ємність акумулятора	2600 мА·год
Час зарядки	4 години
Час роботи	60–100 хвилин
Діаметр клейового стрижня	7–8 мм (допуск 6,7–7,9 мм)
Температура клею	80°C–140°C
Діаметр сопла	1,5 мм
Продуктивність	360–600 г/год
Маса	0,19 кг
Світлодіодні індикатори	Синій (попереднє нагрівання), Червоний (зарядка), Зелений (повний заряд)
Температура навколишнього середовища під час зарядки	5°C–40°C
Безпека	Використовуйте захист для очей; не розбирайте; не кидайте у вогонь
Комплект поставки	USB-кабель, підставка, інструкція з експлуатації
Використання дітьми	Від 8 років під наглядом
Утилізація акумулятора	Розряджений акумулятор, обмотаний ізолентою; утилізація згідно з місцевими нормами

Часті запитання - 17-084 NEO

Як зарядити клейовий пістолет?

Підключіть USB-кабель до USB-входу пристрою. Червоний світлодіод вказує на зарядку. Коли світлодіод стане зеленим, акумулятор повністю заряджений. Не використовуйте пристрій під час зарядки. Температура навколишнього середовища повинна бути від 5°C до 40°C.

Який діаметр клейового стрижня використовувати?

Використовуйте клейові стрижні діаметром від 7 до 8 мм (допуск 6,7–7,9 мм). Вставте стрижень через задній отвір до упору.

Чому клей не витікає одразу після першого ввімкнення?

При першому використанні канал подачі порожній. Потрібно кілька секунд, щоб він заповнився розплавленим клеєм. Це нормальне явище.

Як дізнатися, чи пристрій нагрітий і готовий до роботи?

Коли ви вмикаєте вимикач в положення ON, синій світлодіод загоряється. Після 3–5 хвилин попереднього нагрівання клей готовий. Натисніть на курок, щоб видавити клей.

Чому час зарядки варіюється?

Час зарядки залежить від початкового рівня заряду та температури навколишнього середовища. Акумулятор, який не дуже розряджений, заряджається швидше. Температура нижче -5°C або вище 45°C може подовжити зарядку або активувати захист. Зачекайте 15 хвилин між двома зарядками.

Чому час роботи зменшується з часом?

Тривалий період без використання призводить до саморозряду. Зарядіть та розрядіть акумулятор кілька разів, щоб відновити його ємність. Інтенсивне використання також зменшує час роботи.

Яких заходів безпеки слід дотримуватися?

Носіть захисні окуляри. Не розбирайте пристрій, не розчавлюйте його та не кидайте у вогонь. Сопло та захисний кожух нагріваються: тримайте пістолет за ручку. За потреби використовуйте захист органів дихання.

Чи можна використовувати клейовий пістолет під час зарядки?

Ні, пристрій повинен бути вимкнений під час зарядки. Не використовуйте пристрій, коли він підключений.

Як замінити клейовий стрижень?

Переконайтеся, що пристрій вимкнений. Вийміть використаний стрижень і вставте новий через задній отвір до упору. Не виймайте частково використаний стрижень під час роботи.

Як утилізувати пристрій або акумулятор?

Для акумулятора: повністю розрядіть його, обмотайте ізолентою, щоб уникнути витоку, та здайте в пункт переробки. Корпус без акумулятора можна переробити. Не викидайте пристрій разом із побутовими відходами.

ПОСІБНИК КОРИСТУВАЧА 17-084 NEO

Производитель: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-

285 Warszawa

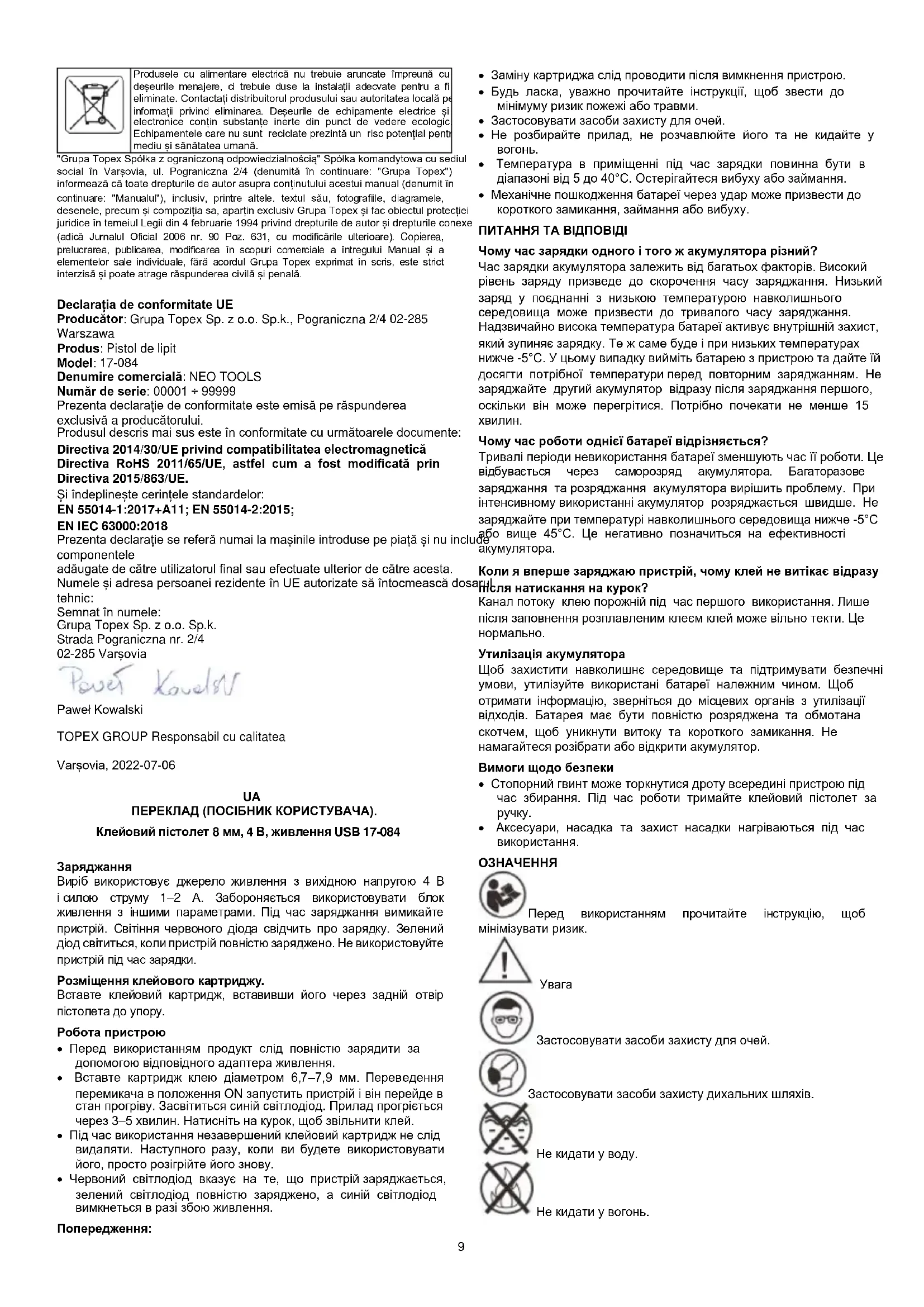

UA ПЕРЕКЛАД (ПОСІБНИК КОРИСТУВАЧА).

Клейовий пістолет 8 мм, 4 В, живлення USB 17-084

Заряджання

Виріб використовує джерело живлення з вихіднюю напругою 4 В і силою струму 1–2 А. Забороняється використовувати блок живлення з іншими параметрами. Під час заряджання вимикайте пристрій. Світіння червоного діода свідчить про зарядку. Зелений діод світиться, коли пристрій повністю заряджено. Не використовуйте пристрій під час зарядки.

Розміщення клейового картриджу.

Вставте клейовий картридж, вставивши його через задній отвір пістолета до упору.

Робота пристрою

• Перед використанням продукт слід повністю зарядити за допомогою відповідного адаптера живлення.
• Вставте картридж клею діаметром 6,7–7,9 мм. Переведення перемикача в положення ON запустить пристрій і він перейде в стан прогріву. Засвітиться синій світлодіод. Прилад прогріється через 3–5 хвилин. Натисніть на курок, щоб звільнити клей.
• Під час використання незавершений клейовий картридж не слід видаляти. Наступного разу, коли ви будете використовувати його, просто розігрійте його знову.
• Червоний світлодіод вказує на те, що пристрій заряджається, зелений світлодіод повністю заряджено, а синій світлодіод вимкнеться в разі збою живлення.

Попередження:

• Заміну картриджа слід проводити після вимкнення пристрою.
• Будь ласка, уважно прочитайте інструкції, щоб звести до мінімуму ризик пожежі або травми.
• Застосовувати засоби захисту для очей.
• Не розбирайте прилад, не розчавлюйте його та не кидайте у вогонь.
• Температура в приміщенні під час зарядки повинна бути в діапазоні від 5 до 40°C. Остерігайтеся вибуху або займання.
• Механічне пошкодження батареї через удар може призвести до короткого замикання, займання або вибуху.

ПИТАННЯ ТА ВІДПОВІДІ

Чому час зарядки одного і того ж акумулятора різний?

Час зарядки акумулятора залежить від багатьох факторів. Високий рівень заряду призведе до скорочення часу заряджання. Низький заряд у поєднанні з низькою температурою навколишнього середовища може призвести до тривалого часу заряджання. Надзвичайно висока температура батареї активує внутрішній захист, який зупиняє зарядку. Те ж саме буде і при низьких температурах нижче -5°C. У цьому випадку вийміть батарею з пристрою та дайте їй досягти потрібної температури перед повторним заряджанням. Не заряджайте другий акумулятор відразу після заряджання першого, оскільки він може перегрітися. Потрібно почекати не менше 15 хвилин.

Чому час роботи однієї батареї відрізняється?

Тривалі періоди невикористання батареї зменшують час її роботи. Це відбувається через саморозряд акумулятора. Багаторазове заряджання та розряджання акумулятора вирішить проблему. При інтенсивному використанні акумулятор розряджається швидше. Не заряджайте при температурі навколишнього середовища нижче -5°C або вище 45°C. Це негативно позначиться на ефективності акумулятора.

Коли я вперше заряджаю пристрій, чому клей не витікає відразу ані для натискання на курок?

Канал потоку клею порожній під час першого використання. Лише після заповнення розплавленим клеєм клей може вільно текти. Це нормально.

Утилізація акумулятора

Щоб захистити навколишнє середовище та підтримувати безпечні умови, утилізуйте використані батареї належним чином. Щоб отримати інформацію, зверніться до місцевих органів з утилізації відходів. Батарея має бути повністю розряджена та обмотана скотчем, щоб уникнути витоку та короткого замикання. Не намагайтеся розібрати або відкрити акумулятор.

Вимоги щодо безпеки

• Стопорний гвинт може торкнутися дроту всередині пристрою під час збирання. Під час роботи тримайте клейовий пістолет за ручку.
• Аксесуари, насадка та захист насадки нагріваються під час використання.

ОЗНАЧЕННЯ

Перед використанням прочитайте інструкцію, щоб

мінімізувати ризик.

Увага

Застосовувати засоби захисту для очей.

Застосовувати засоби захисту дихальних шляхів.

Не кидати у воду.

Не кидати у вогонь.

Будь ласка, утилізуйте продукт, щоб захистити навколишнє середовище.

Не викидайте зі змішаними відходами.

Корпус пістолета (без акумулятора) не містить шкідливих

речовин і елементів. Він екологічно чистий і може бути перероблений.

Акумулятор містить шкідливі речовини та елементи, які можуть бути шкідливими протягом 10 років. Утилізуйте його згідно з правилами.

Рис. А

1. Клейовий картридж (7,3 ± 0,6 мм)
2. Кришка сопла
3. Насадка (1,5 мм)
4. Спусковий гачок
5. Підставка
6. Перемикач увімкнення/вимкнення
7. Порт USB
8. Світлодіод
9. Розміщення клейового картриджу
10. Притискач клею
11. USB кабель

Рис. В

1. Клейовий картридж.
2. Отвір, через який видно клейовий картридж після вставлення.
   Рекомендується використовувати аксесуари від виробника або хороших брендів. Аксесуари повинні бути правильно підібрані. Будь ласка, зверніться до інструкції або інформації на упаковці.

ПАРАМЕТРИ

Клейовий пістолет 17-084
Параметр	Цінність
Напруга живлення	4В постійного струму, USB блок живлення
Ємність акумулятора	2600 мАч
Час зарядки	4 год.
Робочий час	60-100 хв
Діаметр клейової вставки	7 ~ 8 мм
Температура клею	80°C - 140°C
Діаметр сопла	1,5 мм
Продуктивність	360-600г/год
Масового	0,19 кг
рік випуску

ПАРАМЕТРИ

• Напруга DC 4 B
  • Час розігріву: ≥ 3 хвилини
• Ємність акумулятора 2600 мАгод
  • Діаметр клейового картриджа 7,3 ± 0,6 мм
  • Температура клею: 80–140°C
  • Час роботи: ≥ 60–100 хв
• Maca 190 r
  • Діаметр насадки: 1,5 мм
• Продуктивність: 360–600 г/хв
  • Час зарядження 3,0–6 годин

СВІТЛОДІОДИ:

Синій: пристрій нагрівається.

Червоний: зарядка.

Синій: акумулятор повністю заряджено.

Синій світлодіод вимкнений: немає живлення.

АКСЕСУАРИ:

• Інструкція з експлуатації – 1 шт.
• Підставка – 1 шт.

УВАГА! Цим обладнанням можуть користуватися діти віком ів, а також особи зі зниженими фізичними, сенсорними чи ими здібностями або особи без досвіду та знань, якщо вони їться під наглядом або пройшли інструктаж щодо безпечного нання пристроєм і розуміють небезпеку, пов'язану з його гання. Дітям заборонено гратися з обладнанням. Без нагляду баборонено очищати обладнання або виконувати зування на рівні користувача.

ЗАХИСТ ДОВКІЛЛЯ

Вироби з електроживленням не можна викидати разом із побутов сміттям, а слід утилізувати у відповідних місяцях. Інформацію п утилізацію можна отримати у продавця продукту або в місце органах влади. Зужиті електричні та електронні пристрої міст речовини, які не є нейтральними для навколишнього середовища Обладнання, яке не перероблено, становить потенційну загрозу д навколишнього середовища та здоров'я людей.

Командитне товариство «Grupa Topex Spółka z ograniczoną odpowiedzialnością» з місцезнаходженням у Варшаві, вул. Погранічна, 2/4 (далі: «Grupa Topex») інформує, що всі авторські права на вміст даної інструкції (далі: «Інструкція»), зокрема на текст, розміщені фотографії, схеми, малюнки, а також її макет, належать виключно Grupa Topex і охороняються законом відповідно до закону від 4 лютого 1994 року «Про авторське право та суміжні права» (Єдиний текст Журнал законів 2006 Номер 90 Пункт 631 зі змінами). Копіювання, обробка, публікація та модифікація в комерційних цілях усього Посібника та його окремих елементів без письмової згоди Grupa Topex суворо заборонена та може призвести до цивільної та кримінальної відповідальності.

Декларація відповідності ЄС

Виробник: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Продукт: Клейовий пістолет

Модель: 17-084

Торгова назва: NEO TOOLS

Серійний номер: 00001 ÷ 99999

Дана декларація про відповідність видається під одноосібну відповідальність виробника.

Продукт, описаний вище, відповідає наступним документам:

Директива про електромагнітну сумісність 2014/30/ЄС

Директива RoHS 2011/65/ЄС зі змінами, внесеними Директивою 2015/863/ЄС

I відповідає вимогам стандартів:

EN 55014-1:2017+A11; EN 55014-2:2015;

EN IEC 63000:2018

Ця декларація відноситься тільки до техніки, яка представлена в обігу, і включає комплектуючі доданий кінцевим користувачем або здійснений ним/нею згодом. Ім'я та адреса особи-резидента ЄС, уповноваженої на підготовку технічно досьє:

Підписується від імені:

Grupa Topex Sp. z o.o. Сп.к.

Вулиця Погранична, 2/4

02-285 Варшава

Павел Ковальський

Офіцер з якості TOPEX GROUP

Варшава, 2022-07-06
