CCR2216-1G-12XS-2XQ - Routeur Mikrotik - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur professionnel
Marque	Mikrotik
Modèle	CCR2216-1G-12XS-2XQ
Processeur	16 cœurs ARM Cortex-A72
Mémoire RAM	16 Go
Stockage	1 Go NAND
Ports Ethernet	1x Gigabit Ethernet (RJ45)
Ports SFP+	12x 10 Gb/s SFP+
Ports SFP28	2x 25 Gb/s SFP28
Port console	RS232
Alimentation	2 entrées AC 100-240 V, 50/60 Hz
Consommation électrique	150 W max
Dimensions (L x P x H)	444 x 355 x 44 mm
Poids	7,5 kg
Température de fonctionnement	0 °C à +60 °C
Indice de protection	IP20
Système d'exploitation	RouterOS (licence L7)
Fonctions principales	Routage, pare-feu, VPN, VLAN, QoS
Entretien et nettoyage	Débrancher l'alimentation, utiliser un chiffon sec
Sécurité	Installation par personnel qualifié, éviter l'humidité
Pièces détachées et réparabilité	Contacter un revendeur agréé Mikrotik
Informations générales	Fabriqué en Lettonie, garantie 2 ans

FOIRE AUX QUESTIONS - CCR2216-1G-12XS-2XQ Mikrotik

Comment configurer le CCR2216 pour la première fois ?

Pour configurer le routeur, connectez votre PC au port Ethernet1. Configurez votre carte réseau en 192.168.88.2/24. Ouvrez un navigateur et allez sur http://192.168.88.1. Le nom d'utilisateur est admin sans mot de passe. Suivez les instructions de l'assistant de configuration.

Quel est le mot de passe par défaut ?

Le mot de passe par défaut est vide (aucun). Pour des raisons de sécurité, il est fortement recommandé de définir un mot de passe fort dès la première connexion.

Comment mettre à jour le RouterOS ?

Téléchargez la dernière version de RouterOS depuis le site mikrotik.com. Connectez-vous via Webfig ou Winbox, allez dans le menu Files, téléchargez le package, puis redémarrez le routeur. Assurez-vous d'utiliser la version v7.11.2 ou ultérieure pour la conformité réglementaire.

Que faire si je ne peux pas accéder à 192.168.88.1 ?

Vérifiez que votre PC est sur le même sous-réseau (192.168.88.x). Utilisez l'outil Winbox, onglet Neighbors, pour trouver le routeur par adresse MAC. Si l'IP a été modifiée, effectuez une réinitialisation en maintenant le bouton reset pendant 5 secondes.

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez le bouton Reset enfoncé, puis mettez l'appareil sous tension. Relâchez le bouton lorsque le voyant clignote. Les paramètres reviennent à ceux d'usine, y compris l'adresse IP 192.168.88.1.

Quels sont les prérequis d'installation ?

L'installation doit être effectuée par du personnel qualifié. L'appareil doit être monté dans un rack 19 pouces, à l'intérieur, à l'abri de l'humidité. L'alimentation doit être facilement accessible. Respectez les codes électriques locaux.

Comment connecter le routeur à Internet ?

Configurez l'interface WAN (par exemple, un port SFP+ connecté à votre modem) avec les paramètres fournis par votre FAI. Utilisez le Quick Set de RouterOS pour une configuration simple. Activez le NAT et le pare-feu.

Le routeur prend-il en charge le VLAN ?

Oui, le CCR2216 supporte le VLAN via RouterOS. Vous pouvez créer des interfaces VLAN, configurer le trunk et l'accès sur les ports. Utilisez le menu Interfaces > VLAN pour configurer.

Comment sécuriser mon routeur ?

Changez le mot de passe admin par défaut. Désactivez les services inutiles (ex: telnet, www). Activez le pare-feu et créez des règles strictes. Utilisez SSH pour l'accès distant et mettez à jour régulièrement le logiciel.

Quelle est la garantie de ce produit ?

Mikrotik offre une garantie de 2 ans sur les défauts de fabrication. Pour toute réclamation, contactez votre revendeur agréé. Ne tentez pas de réparer l'appareil vous-même sous peine d'annuler la garantie.

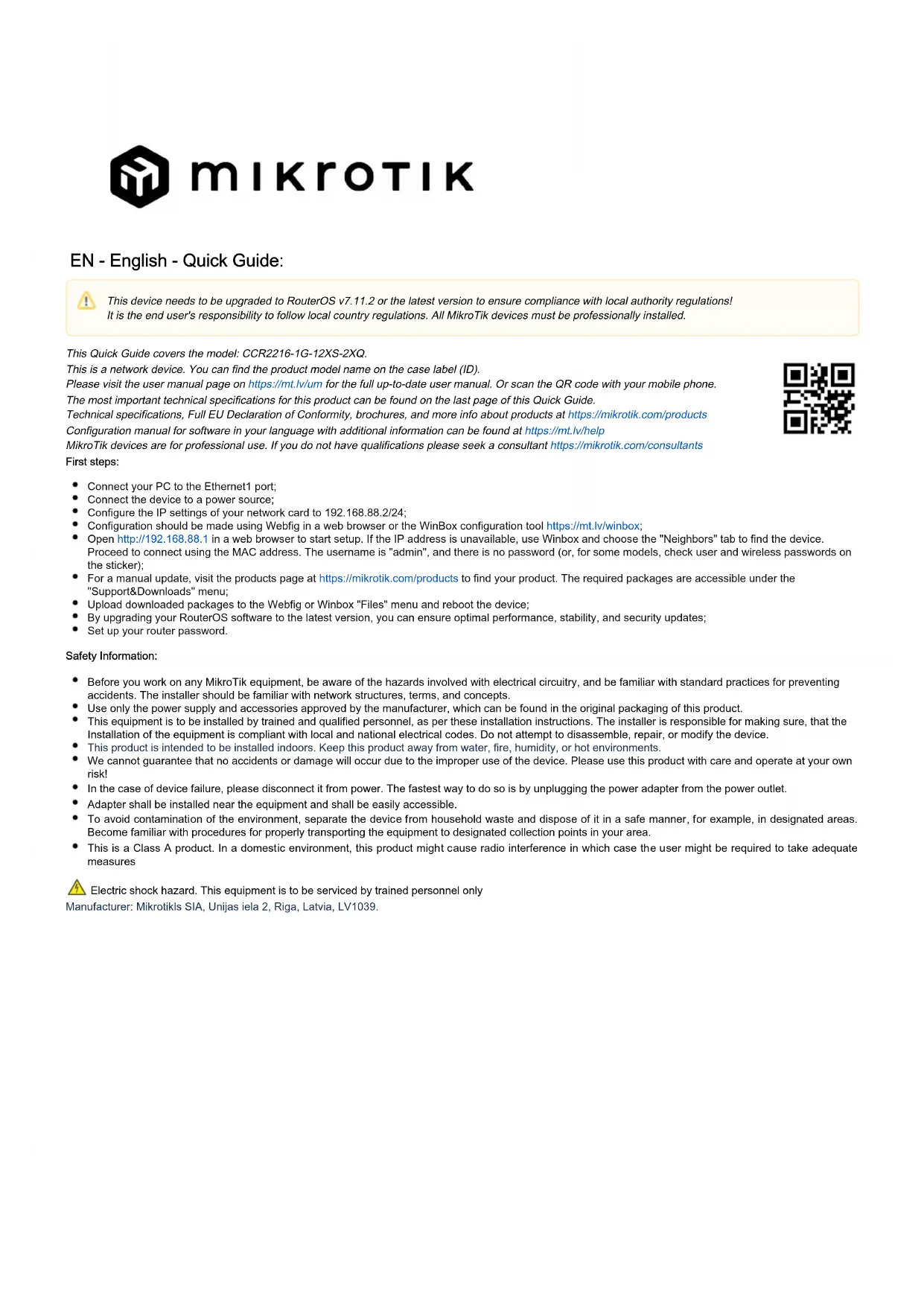

MODE D'EMPLOI CCR2216-1G-12XS-2XQ Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.11.2 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays. Tous les appareils MikroTik doivent être installé professionnellement.

Ce guide rapide couvre le modèle: CCR2216-1G-12XS-2XQ.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez votre PC au port Ethernet1 ;
• Connectez l'appareil à une source d'alimentation ;
• Configurez les paramètres IP de votre carte réseau à 192.168.88.2/24 ;
• La configuration doit être effectuée à l'aide de Webfig dans un navigateur web ou de l'outil de configuration WinBox https://mt.lv/winbox;
• Ouvrez http://192.168.88.1 dans un navigateur Web pour démarrer la configuration. Si l'adresse IP n'est pas disponible, utilisez Winbox et sélectionnez l'onglet "Neighbors" pour trouver le périphérique. Procédez à la connexion en utilisant l'adresse MAC. Le nom d'utilisateur est "admin", et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
• Pour une mise à jour manuelle, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les packages requis sont accessibles dans le menu "Support&Downloads";
• Téléchargez les packages téléchargés dans le menu "Files" de Webfig ou Winbox et redémarrez l'appareil ;
• En mettant à jour votre logiciel RouterOS à la dernière version, vous pouvez assurer des performances optimales, la stabilité et des mises à jour de sécurité ;
• Configurez le mot de passe de votre routeur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
  • Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher la fiche d'alimentation de la prise de courant.
  • L'adaptateur doit être installé à proximité de l'équipement et doit être facilement accessible.
• Pour éviter la contamination de l'environnement, séparez l'appareil des déchets ménagers et éliminez-le de manière sûre, par exemple dans des zones désignées. Familiarisez-vous avec les procédures pour transporter correctement l'équipement vers les points de collecte désignés dans votre région.
• Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates

Risque de choc électrique. Cet équipement doit être entretenu uniquement par du personnel qualifié

Fabricant: Mikrotikls SIA, Unijas iela 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS v7.11.2 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima. Odgovornost krajnjih korisnika je da slijede lokalne propise. Svi MikroTik uređaji moraju biti profesionalno instaliran.

Ovaj brzi vodič pokriva model: CCR2216-1G-12XS-2XQ.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques/(IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:
(EN) Product Power Input Options(DE) Produkt Stromquellen Optionen(FR) Options d'entrée d'alimentation du produit(IT) Opzioni di ingresso alimentazione del prodotto(ES) Opciones de entrada de energía del producto(RU) Параметры входной мощности продукта	(EN) IP class of the enclosure(DE) IP-Klasse des Gehäuses(FR) Classe IP du boîtier(IT) Classe IP della custodia(ES) Clase de IP del recinto(RU) Класс защиты корпуса IP	(EN) Operating Temperature(DE)Betriebstemperatur(FR) température de fonctionnement(IT) temperatura di esercizio(ES) Temperatura de funcionamiento(RU) Рабочая Температура
2 AC inputs (100 - 240 V AC) IP20		0^..+60^ ±
