CCR2216-1G-12XS-2XQ - Маршрутизатор Mikrotik - Бесплатное руководство пользователя

Тип продукта	Профессиональный маршрутизатор
Бренд	Mikrotik
Модель	CCR2216-1G-12XS-2XQ
Процессор	16 ядер ARM Cortex-A72
Оперативная память	16 ГБ
Хранилище	1 ГБ NAND
Порты Ethernet	1x Gigabit Ethernet (RJ45)
Порты SFP+	12x 10 Гбит/с SFP+
Порты SFP28	2x 25 Гбит/с SFP28
Консольный порт	RS232
Питание	2 входа AC 100-240 В, 50/60 Гц
Энергопотребление	150 Вт макс.
Размеры (Д x Ш x В)	444 x 355 x 44 мм
Вес	7,5 кг
Рабочая температура	от 0 °C до +60 °C
Степень защиты	IP20
Операционная система	RouterOS (лицензия L7)
Основные функции	Маршрутизация, брандмауэр, VPN, VLAN, QoS
Обслуживание и чистка	Отключите питание, используйте сухую ткань
Безопасность	Установка квалифицированным персоналом, избегать влажности
Запасные части и ремонтопригодность	Обратитесь к авторизованному дилеру Mikrotik
Общая информация	Сделано в Латвии, гарантия 2 года

Часто задаваемые вопросы - CCR2216-1G-12XS-2XQ Mikrotik

Как настроить CCR2216 в первый раз?

Для настройки маршрутизатора подключите компьютер к порту Ethernet1. Настройте сетевую карту на 192.168.88.2/24. Откройте браузер и перейдите по адресу http://192.168.88.1. Имя пользователя admin без пароля. Следуйте инструкциям мастера настройки.

Какой пароль по умолчанию?

Пароль по умолчанию пустой (нет). По соображениям безопасности настоятельно рекомендуется установить надежный пароль при первом подключении.

Как обновить RouterOS?

Загрузите последнюю версию RouterOS с сайта mikrotik.com. Войдите через Webfig или Winbox, перейдите в меню Files, загрузите пакет, затем перезагрузите маршрутизатор. Убедитесь, что используется версия v7.11.2 или новее для соответствия нормативным требованиям.

Что делать, если не удается получить доступ к 192.168.88.1?

Убедитесь, что ваш компьютер находится в той же подсети (192.168.88.x). Используйте инструмент Winbox, вкладка Neighbors, чтобы найти маршрутизатор по MAC-адресу. Если IP был изменен, выполните сброс, удерживая кнопку reset в течение 5 секунд.

Как сбросить маршрутизатор до заводских настроек?

Удерживайте кнопку Reset нажатой, затем включите устройство. Отпустите кнопку, когда индикатор начнет мигать. Настройки вернутся к заводским, включая IP-адрес 192.168.88.1.

Какие требования к установке?

Установка должна выполняться квалифицированным персоналом. Устройство должно быть установлено в 19-дюймовую стойку, внутри помещения, вдали от влаги. Питание должно быть легко доступно. Соблюдайте местные электротехнические нормы.

Как подключить маршрутизатор к Интернету?

Настройте интерфейс WAN (например, порт SFP+, подключенный к модему) с параметрами, предоставленными вашим интернет-провайдером. Используйте Quick Set в RouterOS для простой настройки. Включите NAT и брандмауэр.

Поддерживает ли маршрутизатор VLAN?

Да, CCR2216 поддерживает VLAN через RouterOS. Вы можете создавать интерфейсы VLAN, настраивать транк и доступ на портах. Используйте меню Interfaces > VLAN для настройки.

Как защитить маршрутизатор?

Смените пароль администратора по умолчанию. Отключите ненужные службы (например, telnet, www). Включите брандмауэр и создайте строгие правила. Используйте SSH для удаленного доступа и регулярно обновляйте ПО.

Какая гарантия на этот продукт?

Mikrotik предоставляет гарантию 2 года на производственные дефекты. Для любых претензий обращайтесь к авторизованному дилеру. Не пытайтесь самостоятельно ремонтировать устройство, иначе гарантия будет аннулирована.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CCR2216-1G-12XS-2XQ Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Unijas iela 2, Рига, Латвия, LV1039.

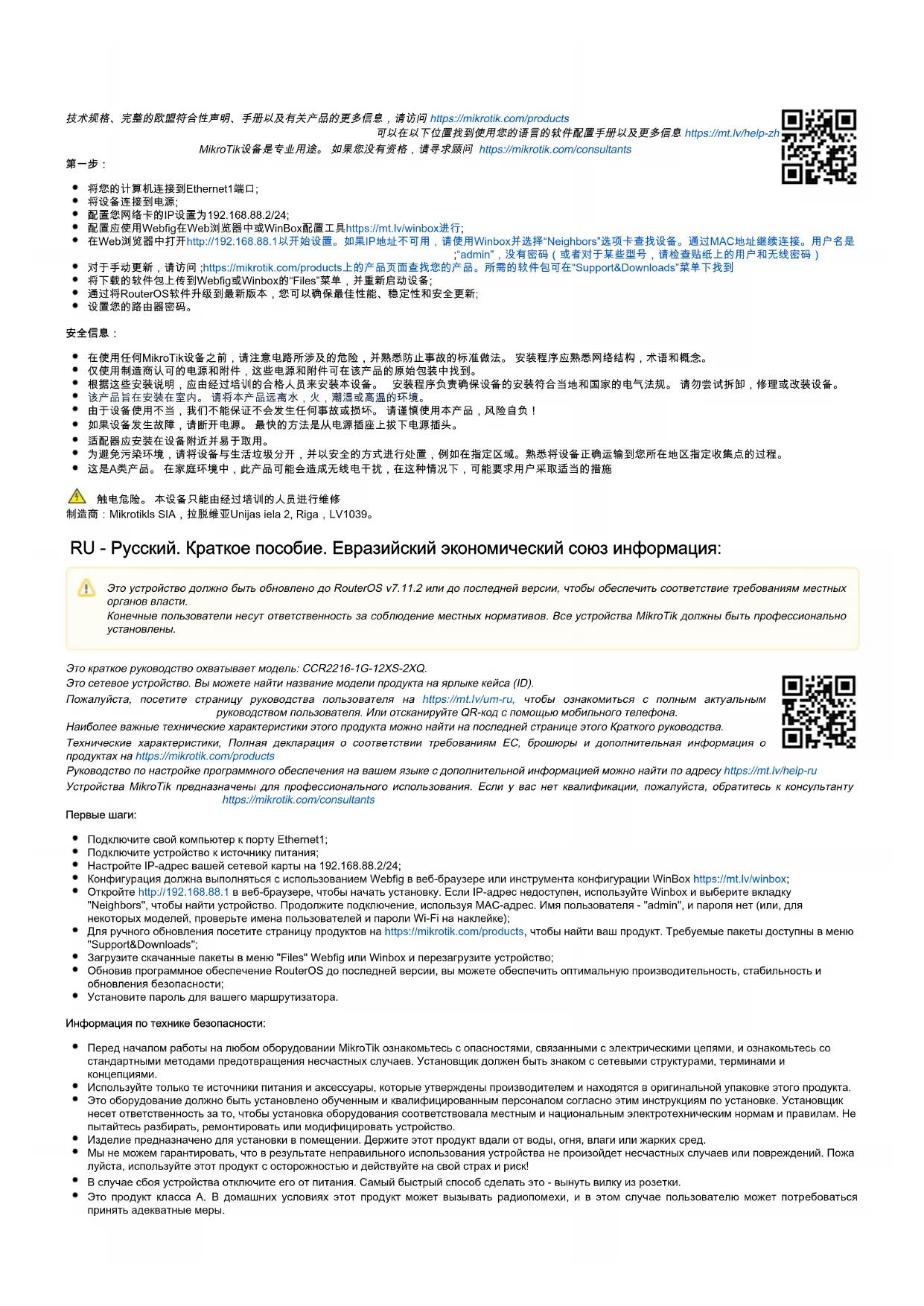

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство должно быть обновлено до RouterOS v7.11.2 или до последней версии, чтобы обеспечить соответствие требованиям местных органов власти.

Конечные пользователи несут ответственность за соблюдение местных нормативов. Все устройства MikroTik должны быть профессионально установлены.

Это краткое руководство охватывает модель: CCR2216-1G-12XS-2XQ.

Это сетевое устройство. Вы можете найти название модели продукта на ярлыке кейса (ID).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Технические характеристики, Полная декларация о соответствии требованиям ЕС, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Устройства MikroTik предназначены для профессионального использования. Если у вас нет квалификации, пожалуйста, обратитесь к консультанту https://mikrotik.com/consultants

Первые шаги:

• Подключите свой компьютер к порту Ethernet1;
- Подключите устройство к источнику питания;
- Настройте IP-адрес вашей сетевой карты на 192.168.88.2/24;
- Конфигурация должна выполняться с использованием Webfig в веб-браузере или инструмента конфигурации WinBox https://mt.lv/winbox;
- Откройте http://192.168.88.1 в веб-браузере, чтобы начать установку. Если IP-адрес недоступен, используйте Winbox и выберите вкладку "Neighbors", чтобы найти устройство. Продолжите подключение, используя MAC-адрес. Имя пользователя - "admin", и пароля нет (или, для некоторых моделей, проверьте имена пользователей и пароли Wi-Fi на наклейке);
- Для ручного обновления посетите страницу продуктов на https://mikrotik.com/products, чтобы найти ваш продукт. Требуемые пакеты доступны в меню "Support&Downloads";
- Загрузите скачанные пакеты в меню "Files" Webfig или Winbox и перезагрузите устройство;
- Обновив программное обеспечение RouterOS до последней версии, вы можете обеспечить оптимальную производительность, стабильность и обновления безопасности;
- Установите пароль для вашего маршрутизатора.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Изделие предназначено для установки в помещении. Держите этот продукт вдали от воды, огня, влаги или жарких сред.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.
• Это продукт класса А. В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
• Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
- Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
  • Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Опасность поражения электрическим током. Это оборудование должно обслуживаться только обученным персоналом.

Производитель: Mikrotikls SIA, Рига, Латвия, LV1039., улица Унияс 2

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две последующие означают номер недели.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве. См. на упаковке.

Для получения подробных сведений о гарантийном обслуживании обратитесь к продавцу.

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком ЕАС, как показано ниже:
