CLASSIC 1 - Machine à café UNIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine à café UNIC CLASSIC 1, pression de 9 bars, capacité du réservoir de 2 litres, puissance de 1200 W.
Utilisation	Fonctionnement simple avec un bouton unique, compatible avec café moulu et dosettes E.S.E.
Maintenance et réparation	Nettoyage régulier du groupe café et du réservoir, détartrage recommandé tous les 3 mois.
Sécurité	Système de sécurité intégré pour éviter la surchauffe, arrêt automatique après 30 minutes d'inactivité.
Informations générales	Dimensions compactes, design élégant, garantie de 2 ans, idéal pour un usage domestique ou de bureau.

FOIRE AUX QUESTIONS - CLASSIC 1 UNIC

Comment détartrer ma machine à café UNIC CLASSIC 1 ?

Pour détartrer votre machine, mélangez une solution de 50 % d'eau et 50 % de vinaigre blanc. Remplissez le réservoir et lancez un cycle de café. Répétez avec de l'eau claire pour rincer.

Que faire si ma machine à café ne s'allume pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que l'interrupteur est en position 'on'.

Pourquoi ma machine à café fuit ?

Une fuite peut être due à un réservoir mal placé ou à un joint usé. Vérifiez que le réservoir est bien installé et inspectez les joints pour détecter tout dommage.

Comment régler la mouture du café ?

Pour ajuster la mouture, localisez le réglage sur votre moulin intégré. Tournez le réglage dans le sens des aiguilles d'une montre pour une mouture plus fine et dans le sens inverse pour une mouture plus grossière.

Ma machine fait du bruit mais ne prépare pas de café, que faire ?

Cela peut indiquer une obstruction. Vérifiez le groupe café et les tuyaux pour tout résidu de café ou de calcaire. Un nettoyage régulier peut aider à éviter ce problème.

Comment nettoyer ma machine à café UNIC CLASSIC 1 ?

Utilisez un chiffon humide pour nettoyer l'extérieur et un produit de nettoyage spécifique pour machines à café pour l'intérieur. Suivez les instructions du fabricant pour un nettoyage en profondeur.

Pourquoi le café est-il trop amer ?

Un café amer peut être le résultat d'une surmouture ou d'une température d'eau trop élevée. Essayez d'ajuster la mouture et vérifiez que l'eau ne dépasse pas 95°C.

Comment régler la température de l'eau ?

La température de l'eau est généralement réglée automatiquement. Consultez le manuel d'utilisation pour toute option de réglage spécifique à votre modèle.

Où puis-je trouver des pièces de rechange pour ma machine ?

Vous pouvez commander des pièces de rechange sur le site officiel de UNIC ou auprès de revendeurs autorisés. Assurez-vous d'avoir le numéro de modèle à portée de main.

Que faire si le café ne s'écoule pas ?

Cela peut être dû à un filtre bouché ou à des grains trop fins. Vérifiez le filtre et essayez d'utiliser une mouture plus grossière.

Comment conserver ma machine à café lorsqu'elle n'est pas utilisée ?

Débranchez la machine, videz le réservoir d'eau et nettoyez les parties internes. Gardez la machine dans un endroit sec et frais.

MODE D'EMPLOI CLASSIC 1 UNIC

Mode d'emploi RB9922- 2020.052 Schéma d'installation CLASSIC 1

CWI DO5 DO = Vidange EI = Entrée alimentation électrique CWI = Arrivée d'eau froide G 3/8″6 Préambule Le Manuel d'instructions pour l'installation, l'utilisation et l'entretien (ci-après dénommé le « Manuel ») fournit à l'utilisateur des informations utiles pour utiliser correctement et en toute sécurité la machine (ou l’“appareil“). Tout ce qui suit ne doit en aucun cas être considéré comme une longue liste d'avertissements contraignante, mais plutôt comme une série d'instructions destinées à améliorer, à tous les égards, les performances de la machine et surtout à éviter des domma- ges corporels ou matériels résultant de procédures d'utilisation et de gestion inadéquates. Il est essentiel que toutes les personnes chargées du transport, de l'installation, de la mise en service, de l'utilisation, de l'entre- tien, de la réparation et du démontage de la machine, consultent et lisent attentivement ce Manuel avant de procéder aux différen- tes opérations et ce, afin de prévenir toute manœuvre erronée et non appropriée susceptible de nuire à l'intégrité de la machine ou à la sécurité des personnes. Il est recommandé d'informer périodiquement l'utilisateur sur les consignes en matière de sécu- rité. En outre, il est important d'instruire et de communiquer les consignes d'utilisation et d'entretien de l'appareil au personnel au- torisé à intervenir sur la machine. Il est également important que le Manuel soit toujours à la disposition de l'opérateur et soigneusement conservé sur le lieu d'utili- sation de l'appareil afin qu'il soit immédiatement à portée de main pour être consulté en cas de doutes et chaque fois que les cir- constances le requièrent. Après avoir lu ce Manuel, si des doutes ou des incertitudes persistent quant à l'utilisation de l'appareil, ne pas hésiter à contacter le Fabricant ou le SAV agréé, qui sera toujours à disposition pour garantir un service rapide et soigné, en vue d'assurer un meilleur fonctionnement et une efficacité optimale de l'appareil. Pour rappel, les normes en matière de sécurité, d'hygiène et de protection de l'environnement en vigueur dans le pays d'installation doivent toujours être respectées à toutes les phases d'utilisation de la machine. Il incombe, par conséquent, à l'utilisateur de s'assurer que l'appareil est démarré et utilisé uniquement dans les condi- tions de sécurité optimales prévues pour les personnes, les animaux et les choses. IMPORTANT

• Le fabricant décline toute responsabilité en cas d'opérations effectuées sur l'appareil au mépris des instructions de ce Manuel.

• Le fabricant se réserve le droit de modifier, sans préavis, les caractéristiques des appareils présentés dans cette publication.

• Toute reproduction, même partielle, du présent Manuel est interdite.

• Ce Manuel est disponible en format numérique. À cet effet : – contacter le concessionnaire ou le service clientèle ; – téléchargement du dernier manuel mis à jour sur le site internet ;

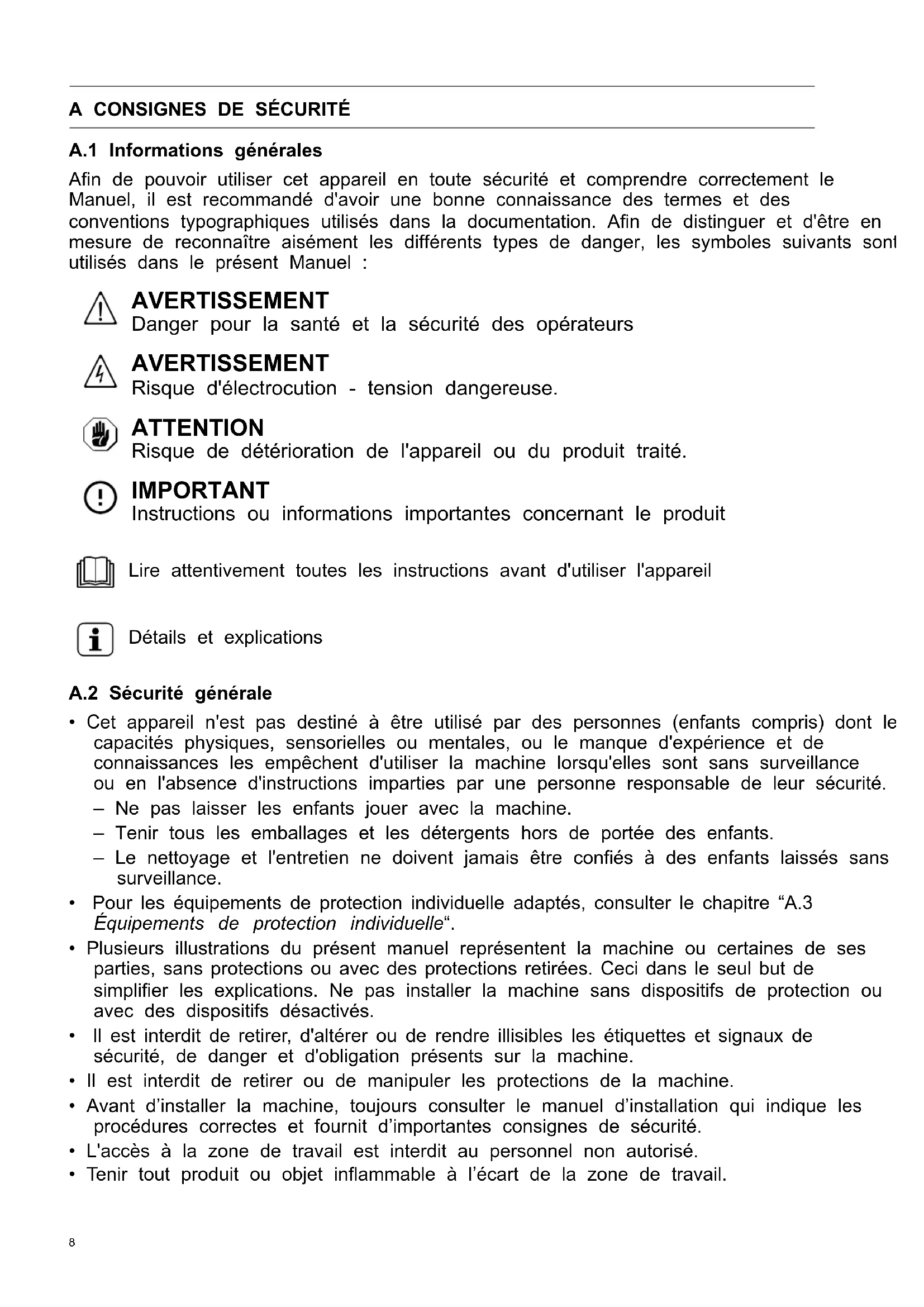

A.1 Informations générales Afin de pouvoir utiliser cet appareil en toute sécurité et comprendre correctement le Manuel, il est recommandé d'avoir une bonne connaissance des termes et des conventions typographiques utilisés dans la documentation. Afin de distinguer et d'être en mesure de reconnaître aisément les différents types de danger, les symboles suivants sont utilisés dans le présent Manuel : AVERTISSEMENT Danger pour la santé et la sécurité des opérateurs AVERTISSEMENT Risque d'électrocution - tension dangereuse. ATTENTION Risque de détérioration de l'appareil ou du produit traité. IMPORTANT Instructions ou informations importantes concernant le produit Lire attentivement toutes les instructions avant d'utiliser l'appareil Détails et explications A.2 Sécurité générale

• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances les empêchent d'utiliser la machine lorsqu'elles sont sans surveillance ou en l'absence d'instructions imparties par une personne responsable de leur sécurité. – Ne pas laisser les enfants jouer avec la machine. – Tenir tous les emballages et les détergents hors de portée des enfants. – Le nettoyage et l'entretien ne doivent jamais être confiés à des enfants laissés sans surveillance.

• Pour les équipements de protection individuelle adaptés, consulter le chapitre “A.3 Équipements de protection individuelle“.

• Plusieurs illustrations du présent manuel représentent la machine ou certaines de ses parties, sans protections ou avec des protections retirées. Ceci dans le seul but de simplifier les explications. Ne pas installer la machine sans dispositifs de protection ou avec des dispositifs désactivés.

• Il est interdit de retirer, d'altérer ou de rendre illisibles les étiquettes et signaux de sécurité, de danger et d'obligation présents sur la machine.

• Il est interdit de retirer ou de manipuler les protections de la machine.

• Avant d’installer la machine, toujours consulter le manuel d’installation qui indique les procédures correctes et fournit d’importantes consignes de sécurité.

• L'accès à la zone de travail est interdit au personnel non autorisé.

• Tenir tout produit ou objet inflammable à l’écart de la zone de travail.9

• Les opérations de positionnement, d’installation et de démontage doivent être effectuées par le personnel spécialisé, conformément aux normes de sécurité en vigueur, aussi bien pour l'outillage utilisé que pour les modalités d'intervention. A.3 Équipements de protection individuelle Tableau récapitulatif des équipements de protection individuelle (EPI) à utiliser durant les différentes phases d'utilisation de la machine. Phase Vêtements

Nettoyage exceptionnel

1. Pendant ces opérations, porter des gants résistants aux coupures. À noter que la non-utilisation

d'équipements de protection individuelle de la part des opérateurs, du personnel spécialisé ou des utilisateurs peut exposer à d'éventuels problèmes de santé (en fonction du modèle).

2. Pendant ces opérations, porter des gants adaptés au contact avec les substances chimiques utilisées (se

référer à la fiche de données de sécurité des substances utilisées pour les informations concernant les EPI requis). À noter que la non-utilisation d'équipements de protection individuelle de la part des opérateurs, du personnel spécialisé ou des utilisateurs peut exposer à un risque chimique et provoquer d'éventuels problèmes de santé (en fonction du modèle). A.4 Transport, manutention et stockage

• Compte tenu des dimensions de la machine, il n'est pas possible, pendant la phase de transport, de manutention et de stockage, d'empiler des machines les unes sur les autres ; par conséquent, d'éventuels risques de renversement de charges pour empilage sont exclus.

• Durant les phases de chargement et de déchargement, il est interdit de se tenir sous des charges suspendues. L'accès à la zone de travail est interdit au personnel non autorisé.

• Le poids de l'appareil ne suffit pas pour le maintenir immobile.10

• Pour lever la machine, il est interdit de l'ancrer à des parties mobiles ou faibles, telles que : carters, canalisations électriques, parties pneumatiques, etc.

• Ne jamais pousser ou tirer la machine pour la déplacer, car elle pourrait se renverser. Utiliser un outillage approprié pour soulever la machine.

• Le personnel chargé du transport, de la manutention et du stockage de la machine doit obligatoirement avoir été formé et entraîné à l'utilisation des systèmes de levage et à l'adoption des dispositifs de protection individuels appropriés au type d'opération à effectuer. A.5 Installation et montage

• L'installation doit être effectuée par le personnel spécialisé.

• Suivre les instructions d'installation fournies avec l'appareil.

• Ne pas installer un appareil endommagé. Les pièces éventuellement manquantes ou défectueuses doivent être remplacées par des pièces originales.

• Ne modifier en aucun cas les pièces fournies avec l'appareil.

• Avant toute procédure d'installation, couper l'alimentation électrique de l'appareil. Mettre l'appareil sous tension seulement à la fin de l'installation.

• L'appareil ne convient pas à une installation à l'extérieur ou dans des environnements exposés à des agents atmosphériques (pluie, rayons directs du soleil, etc.).

• Veiller à ce que le sol sur lequel l'appareil sera installé soit plat, stable, résistant à la chaleur et propre.

• L'accès à la zone de service est réservé aux personnes qui possèdent les connaissances nécessaires relatives à la sécurité et à l'hygiène, ainsi qu'une expérience pratique de l'appareil.

• Laisser suffisamment d'espace autour de l'appareil pour faciliter son utilisation et sa maintenance. A.6 Raccordement de l’eau

• Les raccordements hydrauliques doivent être effectués par le personnel spécialisé.

• La machine doit être accordée à l’arrivée d’eau à l’aide des nouveaux jeux de flexibles fournis. Ne pas utiliser d’anciens jeux de flexibles.

• Toujours utiliser un nouveau jeu de joints lorsque la conduite d'arrivée d'eau à la machine est démontée et remontée.

• Avant de raccorder de nouveaux flexibles, des flexibles inutilisés pendant une période prolongée, lorsque des réparations ont été effectuées ou bien lorsque de nouveaux dispositifs ont été montés (compteurs d’eau, etc.), laisser l’eau s’écouler jusqu’à ce qu’elle soit propre et claire.

• La pression de service de l'eau (minimale et maximale) doit être comprise entre : – 1 bar [0,1 MPa] et 8 bars [0,8 MPa] ;

• Veiller à ce qu’il n’y ait aucune fuite d’eau visible pendant et après la première utilisation de la machine.

• Installer un clapet anti-retour à double battant en amont conformément à la règlementation en vigueur dans le pays d’installation. A.7 Branchement électrique

• Les interventions sur les installations électriques doivent être réalisées uniquement par le personnel spécialisé.

• Veiller à ce que les spécifications électriques sur la plaque signalétique correspondent à celles de l’alimentation.11

• Installer l'appareil conformément aux normes de sécurité et aux réglementations locales en vigueur dans chaque pays.

• Tout câble d'alimentation détérioré doit être remplacé par le SAV ou par le personnel spécialisé de façon à prévenir tout risque.

• L'appareil doit être relié correctement à la terre. Le fabricant décline toute responsabilité s'il n'est pas mis à la terre correctement.

• Pour la protection de l'appareil contre les courts-circuits et/ou les surcharges, installer un fusible thermique ou un disjoncteur thermomagnétique automatique approprié, ADS (Automatic Disconnection de Supply - Coupure automatique de l'alimentation).

• Pour la protection de l'appareil contre les courants de fuite, installer un RCD (Residual Current Device - Dispositif à courant résiduel) à réinitialisation manuelle haute sensibilité, adapté aux surtensions de catégorie III. Pour la protection contre les contacts indirects, consulter le point 6.3.3 de la norme EN 60204-1 (IEC 60204-1) prévoyant l'utilisation de dispositifs de protection qui assurent la coupure automatique en cas de défaut d'isolation dans les systèmes TN ou TT ou, pour les systèmes IT, l'utilisation de contrôleurs d'isolation ou de dispositifs de protection du courant différentiel pour activer la déconnexion automatique (un contrôleur d'isolation doit être fourni pour indiquer un éventuel premier défaut de mise à la terre d'une pièce sous tension, sauf si un dispositif de protection est fourni pour couper le courant en cas de défaut de cette nature. Ce dispositif doit activer un signal sonore et/ou visuel qui doit continuer pendant toute la durée du défaut). Par exemple : dans un système TT, il est nécessaire d'installer en amont de l'alimentation un dispositif à courant résiduel avec courant d'appel (30 mA par exemple) coordonné avec l'installation de mise à la terre du bâtiment où l'appareil doit être installé. A.8 Utilisation

• L'appareil doit être utilisé dans un local avec une température ambiante de 5℃ à 35℃ (41℉ - 95℉).

• S'il est stocké à une température ambiante inférieure à 5℃ (41℉), il faudra purger le circuit d'eau (tuyauterie de la chaudière).

• En cas d'urgence (incendie, surtension, bruit anormal, etc.), la première chose à faire est de couper l'alimentation électrique et de fermer le robinet d'eau.

• Veiller à ne pas obstruer les prises d'air de l'appareil avec des serviettes ou autres objets.

• Attention aux surfaces chaudes, comme les chauffe-tasses, les têtes de l'unité, l'eau chaude et les sorties de vapeur. Ne jamais poser des récipients remplis de liquide sur le haut de l'appareil. A.9 Nettoyage et entretien de l'appareil

• Pour les équipements de protection individuels appropriés, voir “A.3 Équipements de protection individuelle“.

• Avant de procéder à l'entretien, mettre l'appareil en situation de sécurité. Mettre l'appareil hors tension et débrancher délicatement le cordon électrique, le cas échéant.

• En fonction du modèle et du type de branchement électrique, pendant les opérations d'entretien, placer le cordon et la fiche de sorte que l'opérateur chargé de l'intervention puisse toujours les voir.

• Ne pas toucher l'appareil avec les mains et/ou les pieds humides ou nus.

• Il est interdit d'enlever les protections de sécurité.

• Respecter formellement les consignes pour les interventions d'entretien courant et extraordinaire. Le non-respect de ces consignes peut entraîner des risques pour le personnel.12

• Les opérations d'entretien extraordinaire, de vérification et de révision doivent être réalisées exclusivement par le SAV ou par le personnel spécialisé, muni des équipements de protection individuelle (chaussures de sécurité et gants), des outils et des moyens auxiliaires nécessaires.

• Ne pas laver l'appareil avec des jets d'eau. Réparation et entretien exceptionnel

• Les réparations et les entretiens extraordinaires doivent être confiés exclusivement au personnel spécialisé autorisé. Le fabricant décline toute responsabilité en cas de défaillance ou de dégât résultant de l'intervention d'un technicien non autorisé par le fabricant, auquel cas la garantie originale du fabricant sera invalidée.

• Le détartrage de l'appareil doit être effectué uniquement par le personnel spécialisé.

• Ne pas oublier de régénérer régulièrement l'adoucisseur d'eau. A.10 Service

• Seules les pièces de rechange d'origine peuvent garantir la sécurité de l'appareil. A.11 Élimination de l'emballage

• Éliminer les emballages conformément à la réglementation en vigueur dans le pays d’installation. A.12 Mise au rebut de la machine

• Les interventions sur les équipements électriques, mis hors tension, sont exclusivement réservées au personnel spécialisé.

• Les opérations de démontage doivent être effectuées par le personnel spécialisé.

• Avant de se débarrasser de l'appareil, le rendre inutilisable en coupant son câble d'alimentation et en détruisant tout dispositif de fermeture des compartiments afin d'éviter tout risque d'emprisonnement à l'intérieur.

• Pour les équipements de protection individuels appropriés, voir “A.3 Équipements de protection individuelle“.

• Au moment de la démolition de la machine, le marquage “CE“, le présent Manuel et les autres documents relatifs à l'appareil devront être détruits. IMPORTANT Conserver cette notice en lieu sûr pour toute consultation future. B CONDITIONS DE GARANTIE ET EXCLUSIONS DE LA GARANTIE Si le produit acheté est couvert par une garantie, cette garantie sera conforme aux réglementations locales, sous réserve que le produit soit installé et utilisé aux fins pour lesquelles il a été conçu et selon les modalités décrites dans la documentation appropriée de l'équipement. La garantie ne s'applique que si le client a utilisé des pièces détachées d'origine et procédé aux entretiens conformément à la documentation en matière d'utilisation et d'entretien mise à disposition sous format imprimé ou électronique par Electrolux Professional. Electrolux Professional recommande vivement d'utiliser des détergents, produits de rinçage et détartrants agréés par Electrolux Professional afin d'obtenir des résultats optimum et maintenir le produit à son niveau d'efficacité maximum au fil du temps. La garantie Electrolux Professional ne couvre pas :

• frais de déplacement du technicien pour livrer ou récupérer le produit ;

• formation à l'utilisation/au fonctionnement ;

• remplacement (et/ou fourniture) de pièces d'usure, sauf si ce remplacement résulte de vices de matériaux ou de fabrication signalés dans un délai d'une (1) semaine suivant l'identification de la défaillance ;

• correction du câblage externe ;

• correction de réparations non autorisées ou de dommages, défaillances ou dysfonctionnement provoqués et/ou résul- tant de ; – capacité insuffisante et/ou anormale des systèmes électriques (courant/tension/fréquence, y compris les pics et/ou les pannes) ; – inadéquation ou interruption de l'alimentation en eau, vapeur, air, gaz (y compris impuretés et/ou autres problèmes, non conformes avec les exigences techni- ques de chaque machine) ; – pièces de plomberie, composants ou détergents non approuvés par le fabricant ;13 – négligence, utilisation abusive et/ou non-respect par le client des instructions d'utilisation et d'entretien décrites dans la documentation appropriée de l'équipement ; – procédures incorrectes ou insuffisantes d'installation, réparation, maintenance (y compris manipulations, modifications et réparations effectuées par des tiers non autorisés) et modification des systèmes de sécurité ; – Utilisation de composants non d'origine (par exemple, pièces d'usure ou pièces détachées) ; – conditions ambiantes provoquant des contraintes ther- miques (par exemple, surchauffe/gel) ou chimiques (par exemple, corrosion/oxydation) ; – insertion de corps étrangers dans le produit ou associa- tion de corps étrangers au produit ; – accidents ou force majeure ; – transport et manipulation, y compris rayures, bosses, éclats et/ou autres dégâts de la finition du produit, sauf spécifications contraires, si ces dégâts résultent de vices de matériaux ou de fabrication signalés dans un délai d'une (1) semaine suivant la livraison ;

• produit dont le numéro de série a été supprimé, modifié ou n'est plus facilement lisible ;

• remplacement d'ampoules, filtres et autres consommables ;

• accessoires et logiciel non approuvés ou spécifiés par Electrolux Professional. La garantie ne couvre aucune activité de maintenance programmée (y compris les pièces nécessaires à cet effet), ni la fourniture de détergents, sauf spécifications contraires prévues par un quelconque accord local, en vertu de conditions locales. Pour la liste des SAV agréés, consulter le site Web Electrolux Professional. C NORMES DE SÉCURITÉ GÉNÉRALE C.1 Introduction Les appareils sont équipés de dispositifs de sécurité élec- triques et/ou mécaniques destinés à protéger les utilisateurs et l'appareil. Par conséquent, l'utilisateur ne peut en aucun cas retirer ou modifier ces dispositifs. Le Fabricant décline toute responsa- bilité en cas de manutention ou de non-utilisation de ces dispositifs. C.2 Caractéristiques mécaniques de sécurité, risques La machine ne présente aucune arête coupante, ni d'éléments en saillie. Les dispositifs de protection des pièces en mouvement ou sous tension sont fixés au meuble avec des vis pour empêcher tout accès accidentel. C.3 Protections installées sur la machine Les protections de l'appareil (par exemple trémie, panneaux latéraux, dos, couvercles, etc.) sont fixées à l'appareil et/ou au cadre à l'aide de vis et ne peuvent être retirées ou ouvertes qu'à l'aide d'outils ; L'appareil est équipé d'un interrupteur général servant de bouton d'arrêt d'urgence. C.4 Interrupteur général En cas d'urgence, l'appareil peut être désactivé complètement à l'aide de l'interrupteur général. C.5 Pictogrammes de sécurité devant figurer sur l'appareil ou à proximité de ce dernier Interdiction Signification Il est interdit d'huiler, de graisser, de réparer et de régler des organes en mouvement Il est interdit de retirer les dispositifs de sécurité Il est interdit d'utiliser de l'eau pour éteindre les incendies (au niveau des pièces électriques) Danger Signification Prudence, surface chaude risque d'électrocution (au niveau des pièces électriques avec indication de la tension) C.6 Mises en garde lors de l'utilisation et de l'entretien Des risques de nature essentiellement mécanique, thermique et électrique sont présents sur l'appareil. Ces risques ont été neutralisés aux endroits où cela était possible :

• soit directement en adoptant des solutions appropriées ;

• soit indirectement en utilisant des écrans, des protections et des dispositifs de sécurité. Les éventuelles anomalies sont signalées sur l'affichage situé sur le panneau de commande. Au cours de l'entretien, certains risques qu'il n'est pas possible d'éliminer subsistent ; ceux-ci doivent être neutralisés en adoptant des comportements et des précautions spécifiques. Il est interdit d'effectuer des opérations de contrôle, de nettoyage, de réparation et d'entretien sur des organes en mouvement. Les utilisateurs doivent être avertis par des avis parfaitement visibles. Afin de garantir les performances et un fonctionnement optimal de la machine, il est indispensable d'effectuer pério- diquement l'entretien en suivant les consignes données dans le présent manuel. Il est conseillé de contrôler régulièrement le bon fonctionne- ment des dispositifs de sécurité et l'isolation des câbles électriques qui devront être remplacés si nécessaire. C.7 Utilisation incorrecte raisonnablement prévisible Toute utilisation autre que celle spécifiée dans le présent Manuel est considérée comme incorrecte. Pendant le fonc- tionnement de la machine, les travaux ou activités différents de ceux prévus sont considérés incorrects et peuvent entraî- ner, en général, des risques pour la sécurité des utilisateurs et endommager la machine. Sont considérés comme usages incorrects raisonnablement prévisibles :

• l'absence d'entretien, de nettoyage, de contrôles réguliers de la machine ;

• les modifications structurelles ou de la logique de fonctionnement ;

• la manipulation des écrans ou des dispositifs de sécurité ;14

• la non-utilisation des équipements de protection indivi- duelle par les opérateurs, le personnel spécialisé et le personnel chargé de l'entretien ;

• la non-utilisation d'accessoires appropriés (par ex., l'utilisa- tion d'équipements ou d'échelles non adaptés) ;

• l'entreposage à proximité de l'appareil de matériaux combustibles ou inflammables, ou quoi qu'il en soit, non compatibles ou n'ayant aucun lien avec le travail à effectuer ;

• l'installation incorrecte de la machine ;

• l'introduction dans l'appareil d'objets ou de choses incom- patibles avec l'utilisation ou pouvant nuire à la machine ou aux personnes ou polluer l'environnement ;

• monter sur la machine ;

• le non-respect des instructions relatives à l'utilisation pour laquelle la machine est conçue ;

• d'autres comportements comportant des risques que le Fabricant ne peut éliminer. AVERTISSEMENT Les comportements décrits ci- dessus sont interdits ! C.8 Non-utilisation Si l'on décide de ne plus utiliser l'appareil, il est recommandé de le rendre inopérant en déconnectant les câbles d'alimenta- tion du réseau électrique. C.9 Risques résiduels La machine présente des risques qui n'ont pas été entièrement éliminés par la conception ou l'installation de protections appropriées. Quoi qu'il en soit, l'opérateur a été informé de ces risques dans le présent Manuel, qui indique précisément le type d'équipements de protection individuelle dont doit se munir le personnel intervenant sur la machine. Pour réduire les risques, prévoir suffisamment d'espace pour installer l'unité. Afin de maintenir ces conditions, les zones autour de la machine doivent toujours :

• être dégagées (absence d'échelles, d'outils, de récipients, de boîtes, etc.) ;

• être propres et sèches ;

• être parfaitement éclairées. Afin de fournir au client une information complète, les risques résiduels qui subsistent sur la machine sont énoncés ci-après : ces situations sont considérées comme incorrectes et formel- lement interdites. Risque résiduel Description d'une situation dangereuse Glissement ou chute L'opérateur peut glisser en pré- sence d'eau ou de saleté sur le sol. Brûlure/abrasions (par ex., résistances, plaque froide, lamel- les et tuyaux du circuit de refroidissement) L'opérateur touche intentionnelle- ment ou non certains composants internes de la machine sans se munir de gants de protection. Coupures L'opérateur touche intentionnelle- ment ou non certains composants à arêtes vives pendant le net- toyage de la machine, sans mettre des gants de protection. Brûlures L'opérateur touche intentionnelle- ment ou non certains composants internes de la machine ou la vais- selle en sortie, sans se munir de gants ou sans attendre que la machine soit froide. Cisaillement des membres supérieurs L'opérateur referme violemment les panneaux avant. Électrocution Contact avec les parties électri- ques sous tension au cours des opérations d'entretien effectuées sans mettre préalablement le tableau électrique hors tension Écrasement ou lésion Il se peut que le personnel spécia- lisé n'ait pas fixé correctement la console de commande permettant d'accéder au compartiment tech- nique. Celui-ci risque alors de se refermer subitement. Chimique Contact avec des substances chi- miques (par ex., détergent, produit de rinçage, détartrant, etc.) sans recourir aux mesures de sécurité qui s'imposent. Veiller à toujours consulter les fiches de sécurité et les étiquettes des produits utilisés. IMPORTANT En cas d'anomalies importantes (par exemple, court-circuit, câbles hors du bornier, pannes de moteur, détérioration des gaines de protection des câbles électriques, etc.), l'opérateur doit désactiver immédiatement la machine.

D INFORMATIONS GÉNÉRALES

D.1 Introduction Ci-dessous, quelques informations sur l'usage auquel cet appareil est destiné, les essais effectués, les symboles utilisés (qui distinguent et permettent de reconnaître le type de mise en garde), les définitions des termes utilisés dans le manuel et des informations utiles à l'utilisateur de l'appareil. D.2 Définitions Les définitions relatives aux différents termes utilisés dans le présent Manuel sont énoncées ci-après. Il est conseillé de les lire attentivement avant toute utilisation de l'appareil. Opérateur Personne préposée à l'installation, au réglage, à l'utilisation, à l'entretien, au nettoyage, à la réparation et au transport de la machine. Fabricant Electrolux Professional SPA ou tout autre centre de service agréé par Electrolux Professional SPA. Opérateur pré- posé à l'emploi courant de la machine Opérateur qui a été informé, formé et instruit quant aux tâches à réaliser et aux risques liés à l'utilisation courante de la machine. SAV ou per- sonnel spécialisé Opérateur instruit/formé par le fabricant qui, grâce à sa formation professionnelle, à son expérience, à son instruction spéci- fique, à ses connaissances des réglementations contre les risques d'acci- dent, est en mesure d'évaluer les interventions à effectuer sur l'appareil, de reconnaître et d'éviter les risques. Ses compétences professionnelles couvrent les domaines de la mécanique, de l'élec- trotechnique, de l'électronique, etc. Danger Source de lésions ou de nuisances potentielles pour la santé. Situation de danger Toute opération présentant un ou plu- sieurs risques pour l'Opérateur. Risque Probabilité de lésions ou de risques graves pour la santé en situation de danger.15 Protections Mesures de sécurité consistant à utiliser des moyens techniques spécifiques (écrans et dispositifs de sécurité) destinés à protéger les opérateurs contre les dangers. Écran de protection Élément d'un appareil utilisé de manière spécifique dans le but de fournir une protection par une barrière physique. Dispositif de sécurité Un dispositif (autre qu'un dispositif de protection) qui élimine ou réduit le risque, pouvant être utilisé seul ou avec un dispositif de protection. Client La personne qui a acheté l'appareil ou qui le gère et l'utilise (par exemple, société, chef d'entreprise, entreprise). Électrocution Décharge accidentelle de courant élec- trique sur le corps humain. D.3 Données d'identification de la machine et du Fabricant Ci-dessous, exemple de marquage ou de plaque signalétique présents sur la machine : La plaque signalétique contient les données d'identification et techniques de l'appareil. La signification des différentes informations est énoncée ci-après : CLASSIC 123 description commerciale N° Numéro de série Volts (V) tension d'alimentation (monopha- sée et/ou triphasée) Hz Fréquence d'alimentation Amp (A) intensité électrique W puissance max. absorbée Steam pressure (MPa) pression de chaudière Temperature (℃) température de chaudière Water pressure (MPa) pression d'arrivée d'eau Water pressure max (MPa) pression d'arrivée d'eau max. CE marquage CE Electrolux Professio- nal SpA Viale Treviso 15 33170 Pordenone Italie fabricant La plaque signalétique se trouve à l'avant de la machine. IMPORTANT Au moment de l'installation de la machine, vérifier que les caractéristiques du branchement électrique correspondent à celles figurant sur la plaque signalétique. NOTE! Se référer aux données figurant sur la plaque signalétique de l'appareil pour tous contacts avec le Fabricant (par exemple : pour une demande de pièces détachées, etc.). D.4 Indications supplémentaires À noter que les dessins et les schémas figurant dans le Manuel ne sont pas reproduits à l'échelle. Ils servent à compléter les informations écrites et constituent une synthèse de celles-ci ; ils ne sont aucunement destinés à donner une représentation détaillée de la machine fournie. Dans les schémas d'installation de l'appareil, les valeurs numériques indiquées se réfèrent à des mesures exprimées en millimètres et/ou en pouces. D.5 Responsabilités Le fabricant décline toute responsabilité en cas de dommages et d'anomalies de fonctionnement résultant :

• du non-respect des instructions contenues dans le présent Manuel ;

• de réparations effectuées de manière incorrecte et du remplacement de pièces différentes de celles spécifiées dans le catalogue des pièces détachées (le montage et l'utilisation de pièces et d'accessoires non d'origine peuvent nuire au fonctionnement de la machine et faire échoir la garantie originale du fabricant) ;

• des opérations réalisées par des membres non spécialisés du personnel ;

• de modifications ou d'interventions non autorisées ;

• de l'absence de maintenance, ou d'une maintenance insuffisante ou inappropriée ;

• de l'utilisation impropre de la machine ;

• d'événements exceptionnels non prévisibles ;

• de l'utilisation de l'appareil par du personnel qui n'a pas été informé et/ou formé ;

• de la non-application des dispositions en vigueur dans le pays d'utilisation en matière de sécurité, d'hygiène et de santé sur le lieu de travail. Le fabricant décline toute responsabilité en cas de dommages résultant de transformations ou de modifications arbitraires effectuées par l'utilisateur ou par le client. La responsabilité de l'identification et de la sélection de équipements de protection individuelle adéquats devant être portés par les opérateurs relève de l'employeur, du respon- sable du lieu de travail ou du technicien d'assistance technique, conformément aux normes en vigueur dans le pays d'utilisation. ELECTROLUX Professional ElectroluxViale Treviso, 1533170 Pordenone (Italy) - N° Volts V~ V 3N~ Hz

Amp A Water supply MPa Max Steam pressure MPa Temperature °C Water Pressure MPa. Water Pressure max MPa - N° Volts V~ V 3N~ Hz WAAmp A Water supply MPa Max Steam pressure MPa Temperature °C Water Pressure MPa. Water Pressure max MPa - N° Volts V~ V 3N~ Hz WAAmp A Water supply MPa Max Steam pressure MPa Temperature °C Water Pressure MPa. Water Pressure max MPa16 Le fabricant décline toute responsabilité pour les inexactitudes qui se sont éventuellement glissées dans le Manuel, suite à des erreurs d'impression ou de traduction. Tout complément au Manuel d'instructions pour l'installation, l'utilisation et l'entretien que le fabricant estimera utile d'adres- ser au client devra être conservé avec le Manuel et en fera partie intégrante. D.6 Droits d'auteur Le présent Manuel est exclusivement destiné à être consulté par l'opérateur et ne peut être remis à des tiers sans l'autorisation d'Electrolux Professional SPA. D.7 Conservation du Manuel Le Manuel devra être conservé intact pendant toute la durée de vie de la machine, jusqu'à sa démolition. En cas de cession, de vente, de location, de concession d'usage ou de leasing, le présent Manuel devra toujours accompagner la machine. D.8 Destinataires du Manuel Ce Manuel s'adresse :

• à l'employeur des utilisateurs de la machine et au respon- sable du lieu de travail ;

• aux opérateurs chargés de l'utilisation courante de la machine ;

• Techniciens spécialisés - SAV (voir Manuel de service).

E UTILISATION NORMALE

E.1 Caractéristiques du personnel autorisé à intervenir sur la machine Il incombe au client de s'assurer que les opérateurs chargés de différentes tâches ont :

• lire et comprendre le Manuel ;

• avoir reçu une formation et un entraînement conformes aux tâches à accomplir afin de les exécuter en toute sécurité ;

• avoir reçu une formation spécifique pour l'utilisation correcte de la machine. E.2 Caractéristiques du personnel formé à l'utilisation ordinaire de la machine Le client doit s'assurer que le personnel chargé de l'utilisation courante de la machine a été formé de façon adéquate et possède les compétences requises pour accomplir les tâches confiées, en tenant compte de sa propre sécurité et de celle d'autrui. Le client devra s'assurer que le personnel a compris les instructions données et, en particulier, celles relatives à la sécurité et à l'hygiène sur le lieu de travail lors de l'utilisation de la machine. E.3 Opérateur chargé de l'utilisation courante Cet opérateur doit au moins :

• connaître la technologie et avoir une expérience spécifique du fonctionnement de la machine ;

• avoir une culture générale de base et une culture technique d'un niveau suffisant pour pouvoir lire et comprendre le contenu du Manuel ; y compris pouvoir interpréter correcte- ment les croquis, la signalisation et les pictogrammes ;

• avoir des connaissances suffisantes pour effectuer en toute sécurité les interventions relevant de sa compétence et spécifiées dans le Manuel ;

• connaître les normes d'hygiène et de sécurité sur le lieu de travail. En cas d'anomalies importantes (par exemple, court-circuit, câbles hors du bornier, pannes de moteur, détérioration des gaines de protection des câbles électriques, etc.), l'opérateur chargé de l'utilisation courante de l'appareil est tenu de respecter les consignes suivantes :

F CARACTÉRISTIQUES TECHNIQUES

F.1 Tableau des données MODÈLE

CLASSIC 1 CLASSIC 2 CLASSIC 3

Largeur 343 mm [13,5 ″] 642 mm [25,2 ″] 862 mm [33,9 ″] Hauteur 508 mm [20 ″] 508 mm [20 ″] 508 mm [20 ″] Profondeur 568 mm [22,3 ″] 568 mm [22,3 ″] 568 mm [22,3 ″] Poids 37 kg [81,5 lbs] 55 kg [121,2 lbs] 76 kg [167,5 lbs] 110V monophasé 1,7 kW - - 200V monophasé 2,3 kW 3,5 kW (options 2.3) 3,5 kW 220V monophasé 380V triphasé + neutre 2,7 kW 4,3 kW (options 2.7) 4,3 kW 230V monophasé 400V triphasé + neutre 3 kW 4,7 kW (options 3) 4,7 kW 240V monophasé 415V triphasé + neutre 3,2 kW 5,1 kW (options 3.2) 5,1 kW Température 118 à 120℃ / 244 à 248℉ Pression vapeur 0,9 à 1 bar / 0,09 à 0,1 MPa Pression de pompe 9 bars / 0,9 MPa Vanne haute pression 13 bars / 1,3 MPa Vanne basse pression 3,2 bars / 0,3 MPa Dose de café moulu 7 g17 Dose d'eau 5 à 7 clTemps d'infusion 20 à 25 s

NOTE!Sous réserve que l'appareil ait été installé et queles raccordements hydrauliques et électriquesaient été effectués par un installateur qualifié. AVERTISSEMENT Ne pas oublier d'ouvrir le robinet d'arrivée d'eau de l'appareil. G.1 Mise sous tensionFig. 1 Interrupteur général1. Chauffage2. Mise en marche et remplissage de la (des) chaudière(s)3. Mise à l'arrêtMise en marche de l'appareil :Mettre l'interrupteur général Marche/Arrêt en position 1 (nepas le mettre en position 2 tant que la chaudière n'est pasremplie). Le voyant Marche/Arrêt s'allume et le niveau de la chaudière est réglé automatiquement. Le voyant d'arrivée d'eau s'allume pour indiquer que le remplissage de lachaudière est en cours.Chauffage :Quand le voyant d'arrivée d'eau s'arrête de clignoter, mettre l'interrupteur en position 2 pour démarrer le processus de chauffage. Quand la température correcte est atteinte, la pression vapeur est comprise entre environ 0,9 et 1 bar [0,09et 0,1 MPa].G.2 ClaviersG.2.1 Boîtier électronique de café1. Commande du niveau de sécurité (par LED)2. Icône continu/stop3. Icône de café (en fonction de l'option sélectionnée)4. Icône de café (en fonction de l'option sélectionnée)5. Icône de café (en fonction de l'option sélectionnée)6. Icône de café (en fonction de l'option sélectionnée)7. AfficheurG.3 ProgrammationLes icônes à sont programmables. Les doses multiples (1, 2 ou 3 tasses ) sont calculées automatiquement sur la base de la programmation de l'une des doses dans chaque boîtier :• Mettre l'interrupteur de la machine en position 0.• Maintenir l'icône enfoncée et remettre la machine enmarche. L'écran affiche Pn puis Pc et Pr en appuyant à plusieurs reprises sur la touche .G.3.1 Pc = Programmation calculée• Insérer un porte-filtre (avec du café) dans l'unité.• Mettre en place les tasses.L'écran affiche Pc.

Sélectionner la dose à programmer (2c par exemple).Démarrer le cycle d'infusion.Appuyer à nouveau dessus pour arrêterquand la quantité de café souhaitée estatteinte. Afficher la valeur numérique correspon- dante (de 00 à 99).

• Répéter l'opération 3 pour les autres doses (2C par exemple)G.3.2 Pn = Programmation numériqueProgrammation rapide sans café et/ou valeurs reportées surles autres unités.L'écran affiche Pn. Sélectionner la touche à programmer.Afficher la valeur numérique de la dosesélectionnée.Augmenter la valeur.Réduire la valeur.Mémoriser la nouvelle valeur.Répéter l'opération 4 pour les autres doses.G.3.3 Pr = Programmation manuelleMême procédure que pour la programmation calculée Pc.
• La programmation manuelle ne calcule pas les autres doses (1, 2 ou 3 tasses), seule la dose programmée estmodifiée.
• Prudence : toute nouvelle programmation (Pn ou Pc) annule TOUTES les valeurs programmées précédentes.• Attendre que le mode programmation se désactive auto- matiquement (entre 10 et 15 secondes), ou éteindre et remettre en marche la machine.G.4 Préparation d'un cappuccino
• Utiliser un pot haut et étroit à moitié plein de lait froid (de préférence écrémé).
• Maintenir l'embout du tube de vapeur à la surface pour obtenir une fine mousse.• Après chaque utilisation, nettoyer le tube de vapeur à l'aide d'un chiffon humide et appuyer un court instant sur la touche vapeur pour éliminer la petite quantité de liquiderestant dans le tube.

NOTE! Veiller à ne pas laisser bouillir le lait

H NETTOYAGE QUOTIDIEN

H.1 Nettoyage de la machine à café NOTE! Pour la procédure suivante, utiliser un porte-filtre 2 tasses et le bouchon en caoutchouc (réf. DO197) à l'intérieur. H.1.1 Rinçage du circuit de décompression

• Insérer le porte-filtre dans l'unité et serrer.

• Appuyer sur une icône de café pour mettre le porte-filtre sous pression, puis arrêter l'unité. Répéter cette opération à plusieurs reprises, en vidant à chaque fois l'eau du porte- filtre. H.1.2 Nettoyage hebdomadaire avec une tablette de détergent Prendre le porte-filtre 2 tasses et placer le bouchon en caoutchouc (réf. DO197) dans le filtre.

• Placer une tablette de détergent au-dessus du bouchon en caoutchouc, puis insérer le porte-filtre dans l'unité et le serrer.

• Maintenir la touche enfoncée, puis appuyer sur la touche

(l'écran affiche nP). NOTE! Si le mode chrono est activé, appuyer deux fois sur la touche avant d'appuyer sur la touche

• Appuyer à nouveau sur la touche pour lancer le cycle automatique (2 secondes en marche / 8 secondes à l'arrêt – x 10 séquences).

• Quand l'écran affiche rP : extraire le porte-filtre de l'unité et attendre la fin du cycle de rinçage (3 x 30 secondes).

• À l'arrêt du cycle automatique : remettre le porte-filtre en place, sans le bouchon et sans le café puis lancer un cycle de 2 grandes tasses pour le rincer. H.2 Nettoyage de l'extérieur Tube de sortie vapeur : Après chaque utilisation, nettoyer le tube de sortie vapeur avec un chiffon humide et relâcher brièvement la vapeur pour éliminer les petits résidus de lait présents dans le tube. (Retirer l'embout du tube de vapeur pour faciliter le nettoyage.) Rinçage du circuit de décompression :

• Engager la tasse sur l'unité en serrant.

• Appuyer sur une touche café pour pressuriser la tasse, puis arrêter l'unité. Répéter l'opération à plusieurs reprises en jetant à chaque fois l'eau de la tasse. Grille de bassine Retirer la grille de bassine en la soulevant par l'avant. Nettoyer la bassine avec une éponge. Carrosserie Utiliser un chiffon doux imbibé d'alcool pour les parties en acier inoxydable et un détergent non abrasif pour les parties peintes. Faire simplement attention à ne pas rayer les parties peintes. Nettoyage des claviers IMPORTANT Ne jamais nettoyer le clavier avec du liquide quand la machine est en mode de fonctionnement normal.

• Couper la machine à l'interrupteur général (position 0).

• Nettoyer les claviers et la calandre avec un chiffon doux et un détergent adéquat.

• Quand le nettoyage est terminé, allumer l'interrupteur général (position 2). I ENTRETIEN I.1 Intervalles d'entretien Les intervalles d'inspection et d'entretien dépendent des conditions réelles de fonctionnement de l'appareil et des conditions environnementales (présence de poussière, d'hu- midité, etc.), raison pour laquelle il n'est pas possible de définir des intervalles très précis. Quoi qu'il en soit, il est recommandé de procéder à un entretien régulier et particulièrement soigné de l'appareil afin de réduire au maximum les arrêts machine. I.1.1 Entretien préventif L'entretien préventif réduit les durées d'immobilisation et maximise l'efficacité des machines. Le SAV peut donner des conseils sur le meilleur contrat d'entretien à choisir en fonction de l'intensité d'utilisation et de l'âge de l'équipement. Il est également recommandé de stipuler un contrat d'entretien préventif et programmé avec le SAV. I.2 Adoucissant Tester la dureté de l'eau de distributeur et voir le réglage optimum de l'adoucisseur d'eau dans la documentation. Un adoucisseur doit être remplacé tous les ans, même s'il n'a pas atteint la fin de sa capacité de filtration. I.3 Mise au rebut de la machine Au terme du cycle de vie de la machine, éviter de jeter l'appareil dans la nature. L'appareil doit être mis au rebut dans le respect absolu des normes en vigueur dans le pays d'utilisation. Toutes les parties métalliques sont en acier inoxydable (AISI

304) et peuvent être démontées. Le sigle du matériau est

apposé sur les pièces en plastique. Le symbole présent sur l'appareil indique que cet appareil ne peut en aucun cas être traité comme un déchet ménager, mais doit être éliminé correctement pour prévenir tout impact négatif sur l'environnement et la santé humaine. Pour le recyclage de cet appareil, contacter le revendeur ou le concessionnaire du produit, le SAV ou le service de collecte des déchets concerné.
