Type de produit	Piètement de bureau réglable en hauteur électriquement (cadre)
Marque	Digitus
Modèle	DA-90434 (Noir)
Plage de hauteur (sans plateau)	62 – 127 cm
Plage de largeur de plateau compatible	110 – 200 cm
Profondeur de plateau compatible	60 – 100 cm
Poids	28,3 kg
Capacité de charge maximale	100 kg
Alimentation	100 – 240 V AC, 50/60 Hz, adaptateur 29 V DC 1,8 A
Vitesse de levage	35 mm/s
Nombre de positions mémoire	4
Fonctions principales	Réglage électrique en hauteur, 4 mémoires, anti-collision réglable (3 niveaux), sécurité enfant
Affichage	LED
Cycle de fonctionnement moteur	2 minutes max, puis 18 minutes de repos
Température de service	0 à 40 °C
Consommation en veille	≤ 0,5 W
Entretien et nettoyage	Débrancher, essuyer avec chiffon légèrement humide, pas de produits corrosifs
Sécurité	Anti-collision, sécurité enfant (verrouillage), arrêt d'urgence, ne pas surcharger, ne pas s'asseoir
Pièces détachées et réparabilité	Contacter le fabricant ou revendeur agréé ; ne pas démonter soi-même
Informations générales	Utilisation intérieure uniquement, conforme éco-conception, mise au rebut via recyclage

FOIRE AUX QUESTIONS - DA-90434 Digitus

Comment assembler le cadre de bureau DA-90434 ?

Suivez les étapes de la notice : installez d'abord les traverses et supports latéraux, puis les colonnes de levage, les pieds, le support adaptateur, le plateau, le boîtier de commande et enfin branchez les câbles. Utilisez la clé Allen fournie et les vis indiquées.

Quelle est la hauteur maximale et minimale du bureau ?

La hauteur réglable sans plateau est de 62 à 127 cm. Avec un plateau standard, la hauteur peut varier légèrement.

Comment enregistrer une hauteur en mémoire ?

Réglez le bureau à la hauteur souhaitée avec les touches ▲ ou ▼, appuyez sur M (l'écran affiche 'S'), puis sur la touche de position (1, 2, ⌏ ou ⌇). Pour rappeler, appuyez directement sur la touche correspondante.

Comment activer ou désactiver la sécurité enfant ?

Appuyez et maintenez la touche M pendant environ 5 secondes. Le voyant bleu s'allume quand la sécurité est active. Une fois verrouillé, seuls les mouvements sont bloqués ; déverrouillez de la même manière.

Que faire si le bureau ne répond plus et affiche 'E01' ou 'E02' ?

Attendez environ 18 minutes (temps de refroidissement des moteurs) puis réessayez. Si le problème persiste, vérifiez les branchements et débranchez l'alimentation 10 secondes avant de la rebrancher.

Comment régler la sensibilité de l'anti-collision ?

Appuyez simultanément sur ▲ et ▼ pendant 5 secondes. L'écran affiche 'A-0' (désactivé) à 'A-3' (haute sensibilité). Appuyez à nouveau sur les mêmes touches pour changer le niveau.

Quelle est la charge maximale du bureau ?

La charge maximale est de 100 kg (répartie uniformément). Ne dépassez pas cette limite pour éviter tout dommage.

Puis utiliser le bureau à l'extérieur ?

Non, le bureau est conçu pour une utilisation en intérieur dans des locaux secs (bureau ou similaire). L'utilisation en extérieur est interdite.

Comment nettoyer le cadre et le plateau ?

Débranchez toujours l'alimentation avant le nettoyage. Utilisez un chiffon légèrement humide (pas d'eau courante) et évitez les produits corrosifs ou abrasifs. Ne laissez pas de liquide pénétrer dans les composants électriques.

Que faire en cas de dysfonctionnement après une erreur affichée ?

Essayez une réinitialisation : maintenez la touche ▼ enfoncée jusqu'à ce que le bureau atteigne le plus bas et remonte légèrement. Si l'écran n'affiche pas 'RÉF', appuyez simultanément sur M + ▲ pendant 3-5 secondes (deux bips) puis appuyez sur ▼. Si rien ne fonctionne, contactez le service client.

MODE D'EMPLOI DA-90434 Digitus

Pietement de bureau régiable en hauteur electriquement

Notice de montage et presentation du cadre

DA-90433 | DA-90434 | DA-90435

1. Vue d'ensemble 2
2. Caracteristiques techniques 3
3. Contenu de la livraison 4
4. Listes des éléments 4

Étape 1: Installation des traverses et supports latéraux 6
Étape 2 : Installation de la colonne de levage : 6
Étape 3 : Installation des pieds : 7
Étape 4: Installation du support adaptateur : 7
Étape 5 : Installation du plateau de table, du boîtier de commande et de l'adaptateur : . 8
Etape 6: Raccordement des cables au boitier de commande 8

1. Panneau de commande 9

Description du produit 9
Ca racteristiques du produit 9
Instructions d'utilisation 10

1. Consignes de sécurité et d'utilisation 12

Mise au rebut 15

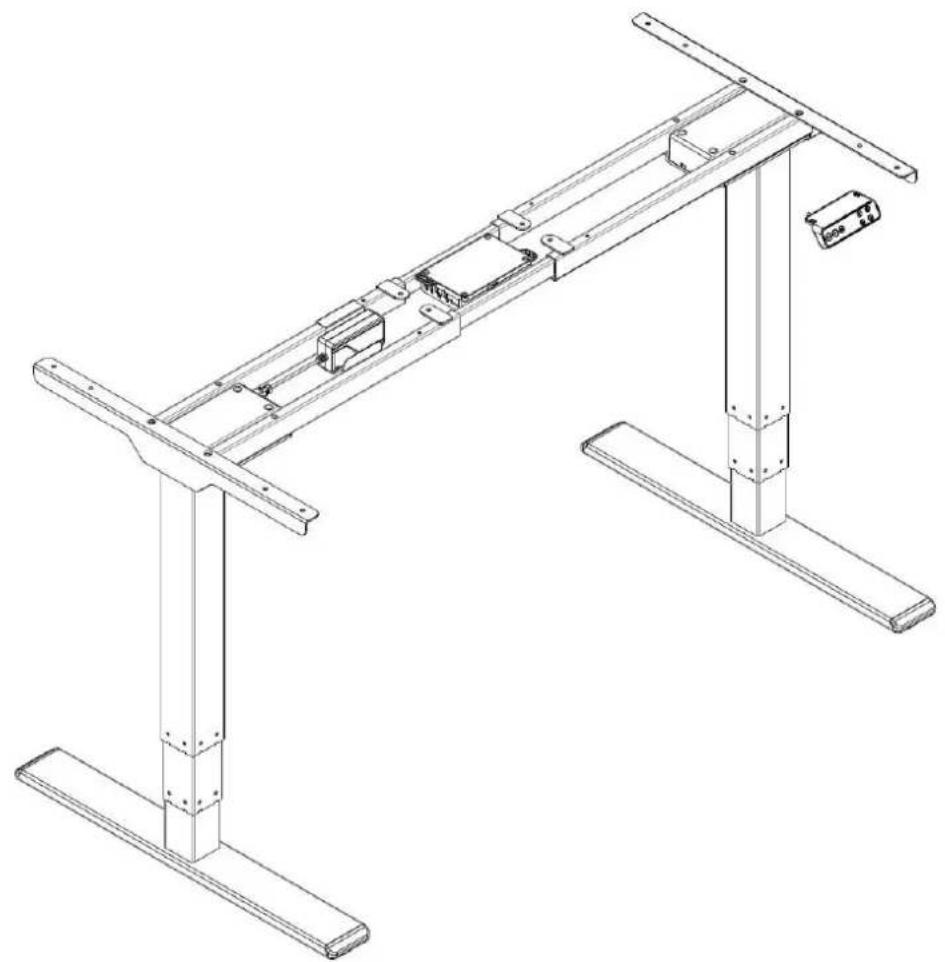

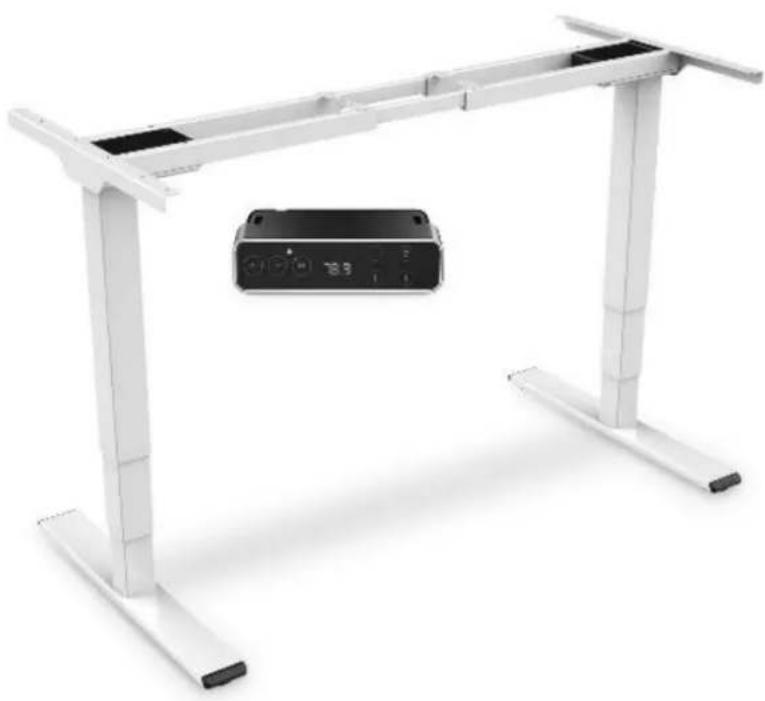

1. Vue d'ensemble

Avec ce cadre de table régiable en hauteur électriquement, vous pouvez facilement transformer votre bureau en un poste de travail ergonomique assis/debout. Épargnez-vous le coût et les tracas liés à la recherche d'un bureau régiable en hauteur et utilisez simplement le cadre de table DIGITUS® régiable en hauteur électriquement à la place. Ce kit convient à tous les plateaux de table d'une largeur de 110 à 200 cm et d'une profondeur de 60 à 100 cm. 4 hauteurs différentes peuvent être programmées et enregistrées à l'aide de l'écran tactile. Le cadre permet un réglage en hauteur compris entre 62 et 127 cm. La vitesse de levage est de 35 mm/s. La fonction anti-collision arrêté automatiquement le levage lorsque le plateau heures un obstacle pendant la montée ou la descente. La fonction anti-collision peut être réglée sur 3 niveaux de sensitivité différents. Le cadre peutSoulever une charge maximale de 100 kg et est équipé d'un système de verrouillage de l'appareil / d'une sécurité infant sur le boîtier de commande. Améliorez votre santé et protégéz votre corps contre les dommages posturaux ou les troubles musculo-squelettiques!

2. Caractéristiques techniques

Capacité de charge maximale	Jusqu'à 100 kg
Réglage électrique de la hauteur (sans plateau)	62 – 127 cm
Poids	28,3 kg
Couleur	DA-90433 : BlancDA-90434 : NoirDA-90435 : Gris
Câble d'alimentation	Europlug (type C, CEE 7/16)– prise C7, longueur : 3 m
Forme	Rectangulaire
Nombre de positions des colonnes	3
Plage de hauteur	620 – 1270 mm (sans plateau de table)
Plage de largeur	1100-1700

3. Contenu de la livraison

• Piètement de table réglable en hauteur électriquement
• Manuel
• Matériel de montage

A 4x M6	B 8x M6	C 8x M6
D 6x St 4.2	E 6x Serre-câble	F 16x St 4.2
G 1x clé Allen 4x4 mm

Attention: Les schémas sont disponibles à titre indicatif et peuvent différer légération du produit et des accessoires reçus. Veuillez contacter notre service clientèle pour toute question eventuelle.

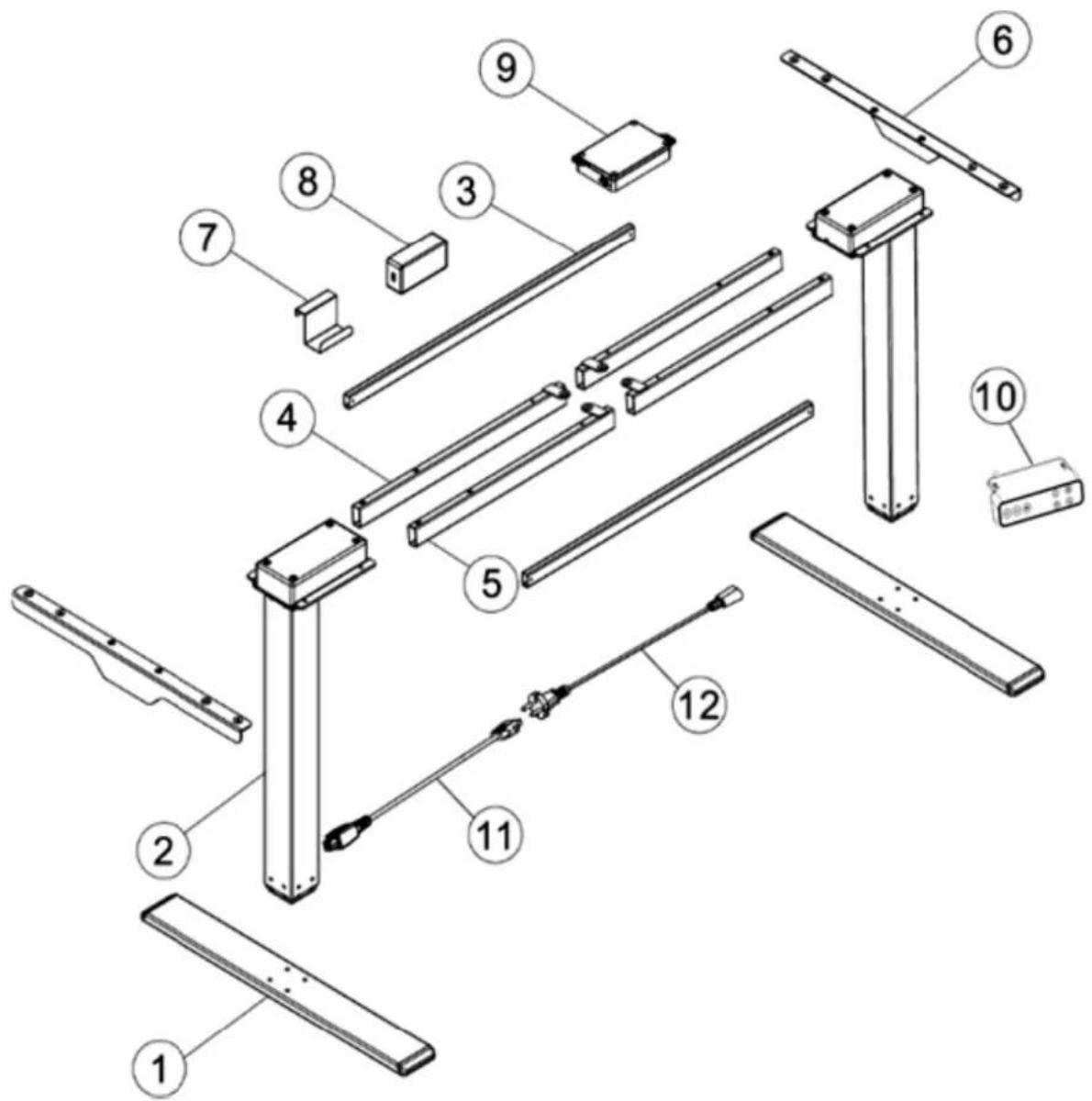

4. List des éléments

(1)	2x pied	(2)	2x colonne de levage
(3)	2x traverse / barre de connexion	(4)	2x traverse de support gauche
(5)	2x traverse de support droite	(6)	2x support latéral
(7)	1x support adaptateur	(8)	1x adaptateur
(9)	1x boîtier de commande	(10)	1x panneau de commande
(11)	1x câble de l'adaptateur	(12)	1x fiche d'alimentation

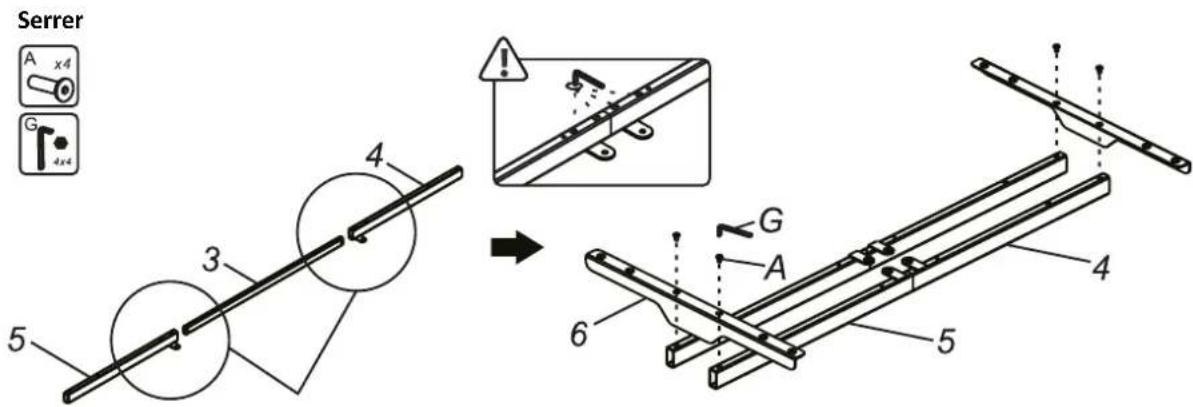

Étape 1 : Installation des traverses et supports latéaux :

• Si la barre de connexion ne peut pas etre insereed dans la traverse desupport,veuillez desserrer les vis de la traverse
  Utiliser les vis (A) pour attacher la barre de connexion (3) à la travers de support gauche (4) et à la travers de support droit (5), et les serrer avec la clé Allen (G).
  Utiliser les vis (A) pour attacher le support lateral (6) à la traverse de support gauche (4) et à la travers de support droit (5), et les serrer avec la clé Allen (G).

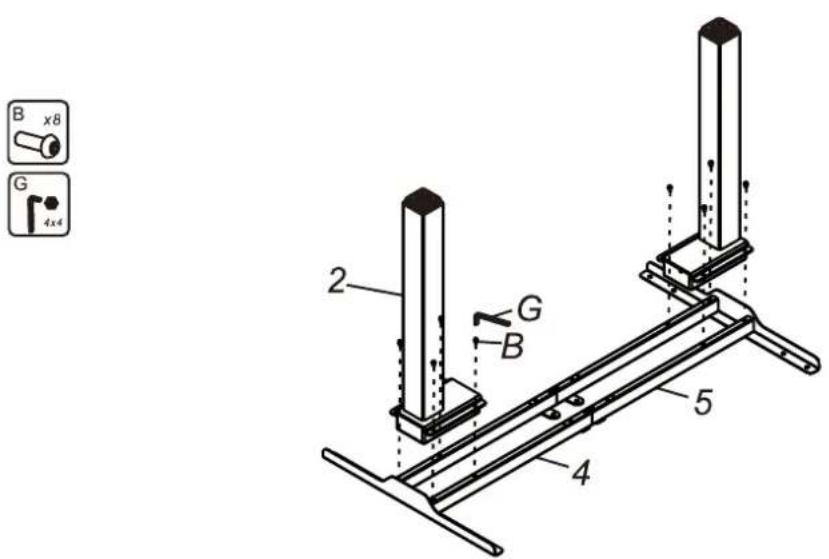

Étape 2 : Installation de la colonne de levage :

Utiliser les vis (A) pour attacher la colonne de levage (2) à la traverse de support gauche (4) et à la traverse de support droite (5), et les serrer avec la clé Allen (G).

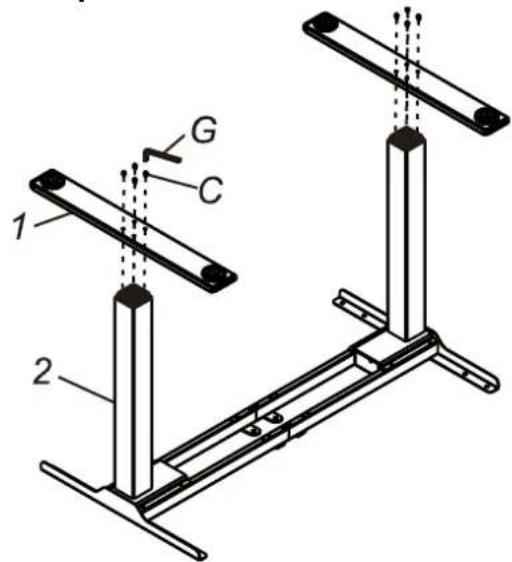

Étape 3 : Installation des pieds :

• Attacher les pieds (1) à la colonne de levage (2) avec les vis (C) et les serrer avec la clé Allen (G).

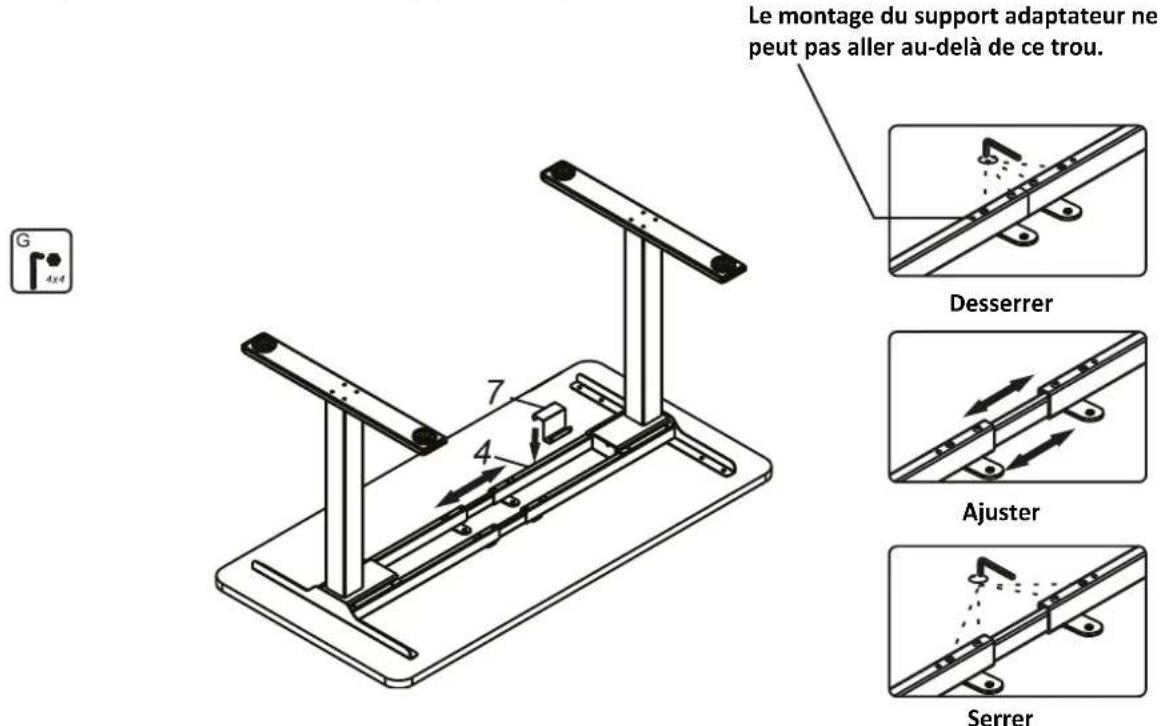

Étape 4 : Installation du support adaptateur :

• La largeur de la traverse peut être ajustée en fonction de l'utilisation réelle.
  Montez le support adaptateur (7) sur la traverse avant de fixer le plateau (4).

Insérer

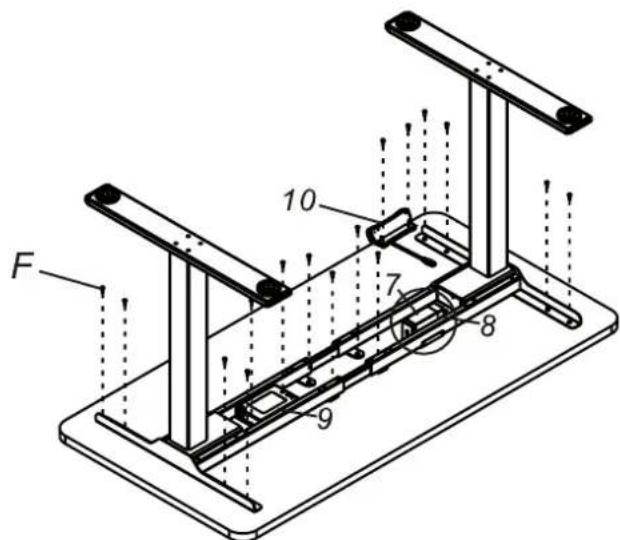

Étape 5 : Installation du plateau de table, du boîtier de commande et de l'adaptateur :

• Fixer le plateau de table avec les vis (F), puis fixer le boîtier de commande (9) sur le plateau de table avec les vis (F). Le panneau de commande (10) est fixé sur le plateau de table avec la vis correspondante et insérez l'adaptateur dans son support.

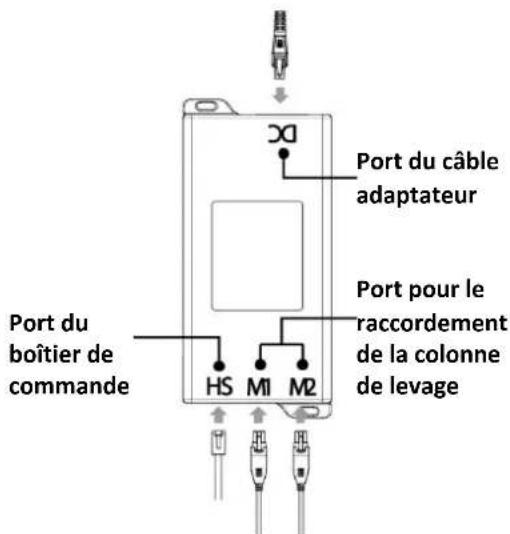

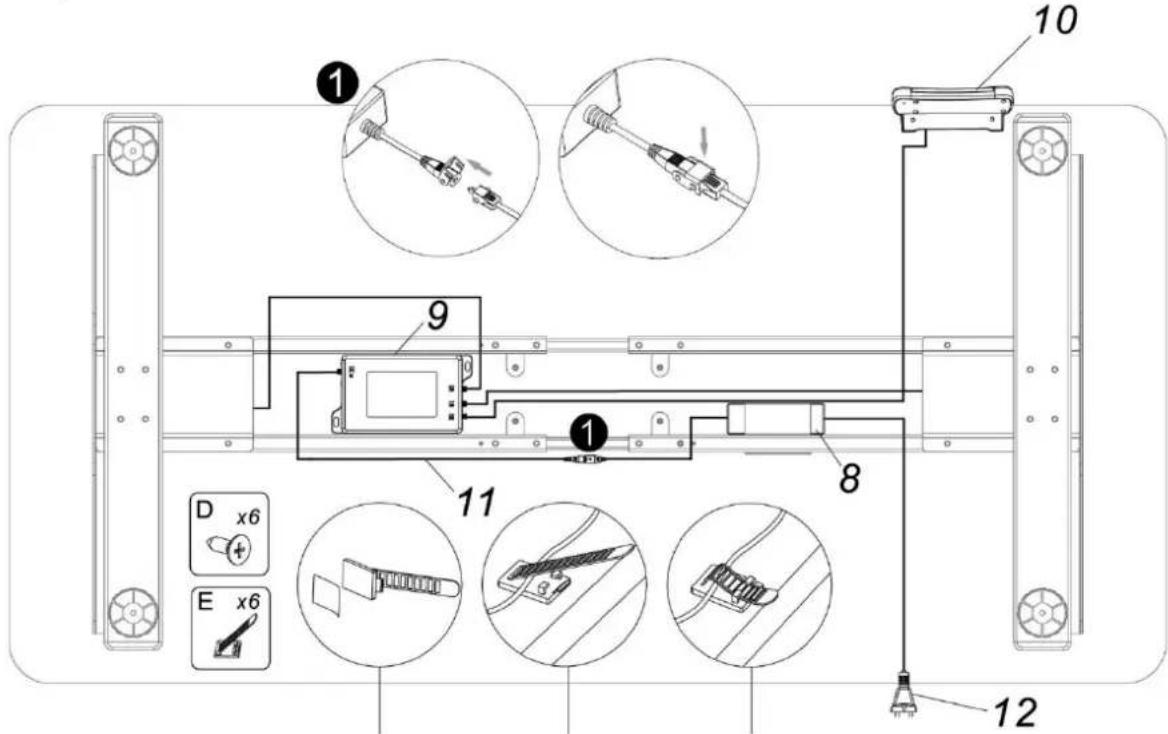

Étape 6 : Raccordement des cables au boîtier de commande :

Décoller Gestion de cableAttacher les cables

• Attachez les câbles au plateau de table avec les serre-câbles (E), puis utilisez des vis (D) pour fixer les serre-câbles (E) afin de maintainir les câbles ordonnés.

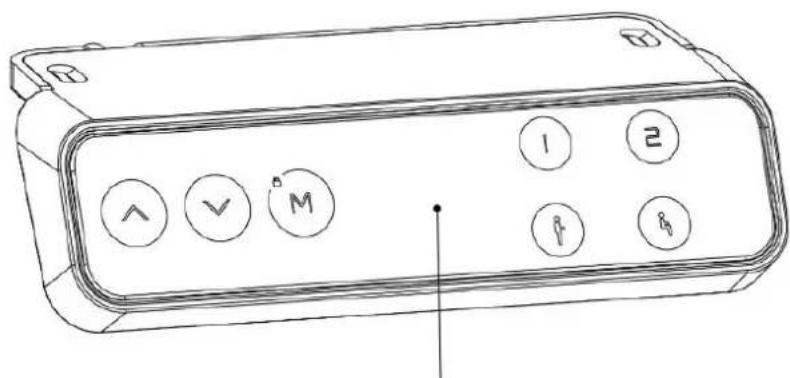

5. Panneau de commande

Description du produit

Affichage LED

Caracteristiques du produit

Introduction aux boutons de commande :

llcompteseptboutons , , 1 , 2 , 丨 , 山 , M

(1) "▲": Ajuster le bureau vers le haut
(2) "▼": Aiuster le bureau vers le bas
(3) « 1 »: Position 1, première hauteur enregistrée par l'utilisateur
(4) « 2 » : Position 2, deuxième hauteur enregistrée par l'utilisateur
(5) « ⌏ »: l'écran affiche « 3 », ce qui correspond à la hauteur l'utilisateur a sauvegardé.
(6) « 5 »: l'écran affiche « 4 », ce qui correspond à la hauteur l'utilisateur a sauvegarde.
(7) « M »: Bouton de sauvegarde de la hauteur (fonction de mémorisation); Child lock : sécurité infant

Instructions d'utilisation

• Fonction sécurité infant :

a. Lorsque la sécurité infant est activée, levoyant bleu de la sécurité infant (directement au-dessus de et M) s'allume
b. Appuyez sur le bouton pour qu'il clignote une fois
c. Pour verrouiller ou déverrouiller la sécurité infant, vous doivent appuyer sur le bouton M et le maintainir enforcé pendant environ 5 secondes.
d. Ce n'est que lorsque la sécurité infant est déverrouillée que tous les boutons peuvent fonctionner normalement.

• Fonction d'ajustement de la hauteur :

Appuyez sur les boutons « ▲ » ou « ∇ » pour régler la hauteur. L'écran affiche la hauteur actuelle.

• Fonction mémorisation de la hauteur :

a. Appuyez sur les boutons HAUT ou BAS et ajustez la hauteur à la hauteur souhaitation.

Appuyez sur « M » pour enregistrer la hauteur, et l'écran affichera « 5 »;

appuyez ensuite sur « 1 », « 2 », « 1 » ou « 3 » pour enregistrer cette hauteur à la position correspondante 1, 2, 3, ou 4, elle s'affichera à l'écran comme « 5 », « 7 », « 2 » ou « 3 »; 5-4

b. Appuyez directement sur les boutons « 1 », « 2 » et « 1 » ou « 3 » pour que le bureau se positionne automatiquement à la hauteur enregistrée.

• Réglage de la sensitivité du système anti-collision - fonction optionnelle :

a. Appuyez simultanément sur les boutons « ▲ » et «▼ » pendant 5 secondes pour changer la sensitivité. Il y a 4 réglages de sensitivité (A-3, A-2, A-1, A-0), repêze l'opération pour définir le réglage;
b. Lorsque l'écran affiche « R-0», cela signifie que la fonction anti-collision est désactivée; lorsque l'écran affiche « R», cela signifie que la sensitivité est faible; lorsque l'écran affiche « R-2», cela signifie que la sensitivité est moyenne; lorsque l'écran affiche « R-3», cela signifie que la sensitivité est élevé;
c. Lorsque le plateau entre en contact avec un objet pendant la montée/descente, il s'arrête instantanément et s'inverse pour éviter tout dommage.
d. Appuyez simultanément sur les boutons « ▲ » et « ∇ » pendant 5 secondes. Si l'écran n'affiche pas le code ci-dessus, la fonction anticollision est désactivée.

Dépannage :

a. Réinitialisez le système : Lorsque l'écran affiche « RÉFOU «, 5e appuyez sur le bouton « ∇ » et maintenez-le enforcé jusqu'à ce que le bureau attigne son niveau le plus bas et rebondisse (remonte un peu), ensuite il s'arrête, cela signifie que la réinitialisation est terminée.
b. SiILA ne fonctionne pas et que I'ecran affiche « E01 » ou « E02», veuillez reessayer 18 minutes plus tard.
c. Si l'écran affiche un message d'erreur, mais qu'il n'y a aucune réponse lorsque vous appuyez sur le bouton «▼», veillez vérifier les branchements des cables, puis coupez l'alimentation pendant au moins 10 secondes. Rebranchez l'alimentation puis appuyez sur le bouton «▼» pour lancer le processus de réinitialisation lorsque l'écran affiche «ASFR ou « », Sf
d. Si l'écran n'affiche pas « RÉ ou « », Veillez appuyer simultanément sur « M » + « I » pendant 3 à 5 secondes. Vous entendrez deux bips (bip, bip), cela signifie que le système fonctionne de nouveau, ensuite appuyer sur « ∇ » pour démarrer le processus de réinitialisation.
e. Si toutes les procédures mentionnées ci-dessus ne fonctionnent pas, veuillage contacter notre service clientèle.

6. Consignes de sécurité et d'utilisation

• Cet apparéil peut être utilisé par des enfants de 8 ans et plus, et par des personnes dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience ou de connaissances si ils sont supervisés ou ont été formés à son'utilisation d'une manière sure et sont conscients des risques encourus.
• Les personnes dont les capacité physiques, sensorielles ou mentales sont diminuées, ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, ne doivent pas utiliser le produit, à moins qu'elles soient conscientes des risques encourus et aient été formées et encadrées pour l'utilisation de cet apparéil par une personne responsable de leur sécurité.
• Il est interdirit aux enfants de jouer avec le produit pour des raisons de sécurité. Les fabricants ne peuvent être tenus pour responsables des conséquences dangereuses causées par toute action inappropriée. Il est interdirit aux enfants de jouer avec l'appareil.
• Familiarisez-vous avec toutes les fonctions et les régles du produit avant la première utilisation

• Vérifiez bien que le matériel est correctement et complètement assemblé avant de l'utiliser

• Le nettoyage et la maintenance de l'utilisateur ne doit pas etre effectués par les enfants sans supervision

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un agent de service ou une personne de qualification similaire afin d'eviter tout danger
• Assurez-vous que votre environnement de travail ne compte pas de sources de danger. Par exemple, ne laissez pas trainer des outils. Prenez toujours soin de manipuler correctement les matériaux d'emballage afin d'eviter tout danger évientuel, p. ex. un sac en plastique peut entraîner un risque d'étouffement pour les enfants
• Conservez l'emballage original du produit en cas de transport ultérieur
• Alimentation : 100 – 240 VCA, 50/60 Hz
• Température de service: 0 à 40 °C
• Débranche la fiche d'alimentation avant le nettoyage, essuyez la poussière sur la surface avec un chiffon légèrement humide, faites attention à ne pas laisser de gouttes pénétrer à l'intérieur du matériel, voirlez à ne pas desserrer le connecteur.
• Le boîtier électrique contient des composants électroniques, des métaux, des plastiques, des fils, etc., il faut donc lemettre au rebut conformément à la législation environnementale de chaque pays, et non avec les déchets menagers courants.
• Le léger bruit émis par la courroie à nervures en V ou le système de freinage n'a d'effet sur l'utilisation du produit
• Il est interdigit d'utiliser des matériaux corrosifs ou abrasifs pour nettoyer le produit. Assurez-vous que le nettoyant utilisé est respectueux de l'environnement
• Cet appeareil ne doit être utilisé qu'avac l'adaptateur secteur fourni. Toute personne chargeée de l'installation ou de l'utilisation de ce bureau dans le cadre d'une utilisation quotidienne ou de travaux d'entretien et de réparation doit dire attentivement ces instructions. Conservez ces instructions à proximé de votre bureau assis-debout
• Le bureau ne doit être utilisé que comme une table de travail avec la possibilité de régler en continu la hauteur de travail entre la position assise et la position debout. Le bureau ne doit être utilisé qu'à l'intérieur et dans des locaux secs (environnement de bureau ou similaire).
  Le bureau ne doit pas etre surcharge - la charge maximale est de 100 kg
• Les moteurs peuvent fonctionner en continu pendant 2 minutes maximum. ÀpRES quoi, les moteurs doivent rester au repos pendant env. 18 minutes avant de pouvoir être utilisés à nouveau

• Le non-respect des consignes de sécurité et d'installation duprésent manuel peut cause des blessures graves

• Les utilisateurs ne doivent jamais s'asseoir sur le bureau pour éviter des blessures graves

• Ne nettoyez pas le produit avec de l'eau tant qu'il est branché
• Ne démontez et ne remplacez des composants tant que l'alimentation est toujours branchée
  N'utilisez jamais le système si le cordon ou la fiche est endommagée
• Ne faites jamais fonctionner le système dans un environnement humide ou si ses composants électriques sont en contact avec des liquides
• Ne faites pas fonctionner le système si le boîtier de commande fait du bruit ou émet des odeurs. Il est interdit d'apporter des modifications au bloc d'alimentation et au boîtier de commande
• Éliminez tous les obstacles dans la trajectory de réglage en hauteur
• Ne laissez pas les cordons et fiches dans le désordre afin d'eviter tout risque de trébucher dessus
  Aucune tentative de reconstruction du cadre du bureau n'est autorisée
  N'ajoutez aucune piece aux jonctions régables du cadre de bureau.
• L'utilisation en extérieur est interdite
• Lorsque le bureau monte/descend, veillez à maintainir une distance de sécurité suffisante pour éviter tout risque de collision entre le plateau et les objets environnants.
• Lorsque le bureau monte/descend, l'utilisateur doit veiller à ce que personne ne puisse se blesser ou à ce qu'aucun objet ne soit endommagé. Le plateau de table ne doit pas heurter un objet fixe entraînant un renversement de la table. Toujours retarder la chaise de bureau avant de monter/descendre la table
• Il est absolument interdit de modifier le boitier de commande
• Le bureau ne doit pas etre utiliser comme un outil de levage pour les personnes

Le produit a ete concu pour repondre au reglement de la Commission concernant les exigences d'eco-conception relatives à la consommation d'énergie electrique en mode veille des équipements menagers electriques et electroniques.

L'URL de la version électronique du manuel d'instruction :

https://de.assmann.shop/fr/

Informations techniques sur le mode veille :

Mode	Consommation électrique (Watts)	La période (Minutes)
En attente	≤ 0.5W	1min

Alimentation électrique
Fabricant: Shenzhen Green Power Electronic Technology Co. Ltd.
Modèle: GRP-60WM290018-A	Rendement actif moyen: ≥ 88,0%
Entrée nominale: 100-240VAC, 50/60Hz, 1,5A	Efficacité à faible charge (10%): 86.36%
Sortie nominale: 29,0VDC, 1,8A, 52,2W	Consommation d'énergie à vide: ≤ 0,21W

Mise au rebut

Cette signalétique indique que ce produit ne doit pas etre mis au rebut avec les déchets menagers courants. Pour eviter tout effet nocif sur l'environnement et la santé humaine d'une mise au rebut incontrolée des déchets, il faut penser au recyclage de ce produit de maniere responsable pour promouvoir la réutilisation durable des ressources matérielles.

Pour returner votre apparéil usage, veuillez utiliser les services de retard et de collecte ou contacter le revendeur chez qui le produit a été achété. Il peut recupérer ce produit en vue d'un recyclage respectieux de l'environnement.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.
