DA-90431 - Bureau Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cadre de bureau réglable en hauteur électriquement
Marque	Digitus
Modèle	DA-90431
Dimensions (min)	97,5 x 59 x 71,5 cm (l x P x H)
Dimensions (max)	135 x 59 x 121,5 cm (l x P x H)
Poids	17,1 kg
Alimentation	100 – 240 V AC, 50/60 Hz
Capacité de charge maximale	70 kg
Plage de réglage en hauteur (sans plateau)	71,5 – 121,5 cm
Vitesse de levage	25 mm/s
Niveau sonore	< 50 dB
Fonction anti-collision	Oui (capteur G, arrêt et inversion automatiques)
Cycle de travail	2 minutes en continu / 18 minutes de pause
Température de service	0 à 40 °C
Longueur du câble d'alimentation	3 m
Type de prise	Europlug (type C, CEE 7/16), prise C7
Forme	Rectangulaire
Nombre de colonnes	2
Compatibilité plateau	Largeur 110-160 cm, profondeur 50-80 cm
Contenu de la livraison	Cadre, manuel, matériel de montage, boîtier de commande, adaptateur secteur
Sécurité	Arrêt automatique en cas d'obstacle, ne pas s'asseoir sur le bureau
Entretien	Essuyer avec un chiffon légèrement humide, débrancher avant nettoyage
Pièces détachées / réparabilité	Contacter le fabricant ou revendeur pour les pièces et réparations
Garantie	Voir conditions du fabricant
Certification	Déclaration de conformité incluse dans la livraison

FOIRE AUX QUESTIONS - DA-90431 Digitus

Comment assembler le cadre DA-90431 ?

Suivez les étapes de la notice : installez d'abord les traverses et la barre de transmission, puis les supports latéraux, fixez le plateau, ajoutez la plaque décorative, branchez les câbles, montez les colonnes de levage et enfin les pieds. Utilisez les clés Allen fournies.

Quelle est la capacité de charge maximale du bureau ?

Le cadre peut supporter une charge maximale de 70 kg (plateau inclus). Ne pas dépasser cette limite pour éviter tout dommage.

Comment réinitialiser le boîtier de commande ?

Amenez le bureau à la position la plus basse, puis appuyez longuement sur le bouton ▽ (plus de 5 secondes). Le cadre effectuera un rebond et reviendra en position basse. La réinitialisation est réussie.

Comment activer ou désactiver la fonction anti-collision ?

Appuyez simultanément sur les boutons △ et ▽ pendant plus de 5 secondes pour activer ou désactiver la fonction anti-collision.

Que faire si le bureau ne monte pas ou ne descend pas ?

Vérifiez que tous les câbles sont correctement branchés. Si le problème persiste, vérifiez la surcharge (max 70 kg) ou le cycle de travail (2 min ON / 18 min OFF). Si nécessaire, effectuez une réinitialisation.

Quel type de plateau de table convient ?

Le cadre convient aux plateaux d'une largeur de 110 à 160 cm et d'une profondeur de 50 à 80 cm. La distance entre le cadre et les bords du plateau ne doit pas dépasser 200 mm.

Le bureau fait du bruit en montant ou descendant, est-ce normal ?

Un léger bruit de la courroie ou du système de freinage est normal et sans effet sur le fonctionnement. Le niveau sonore est inférieur à 50 dB.

Puis-je utiliser le bureau en extérieur ?

Non, le bureau est conçu pour une utilisation en intérieur, dans des locaux secs (bureau ou similaire). L'utilisation en extérieur est interdite.

Comment nettoyer le bureau ?

Débranchez l'alimentation, puis essuyez la surface avec un chiffon légèrement humide. N'utilisez pas de produits corrosifs ou abrasifs. Évitez que des gouttes pénètrent à l'intérieur.

Que faire en cas de panne non listée dans la notice ?

Contactez votre fournisseur ou le fabricant : Assmann Electronic GmbH (www.assmann.com). Seuls le fabricant et des professionnels sont habilités à réparer l'appareil.

MODE D'EMPLOI DA-90431 Digitus

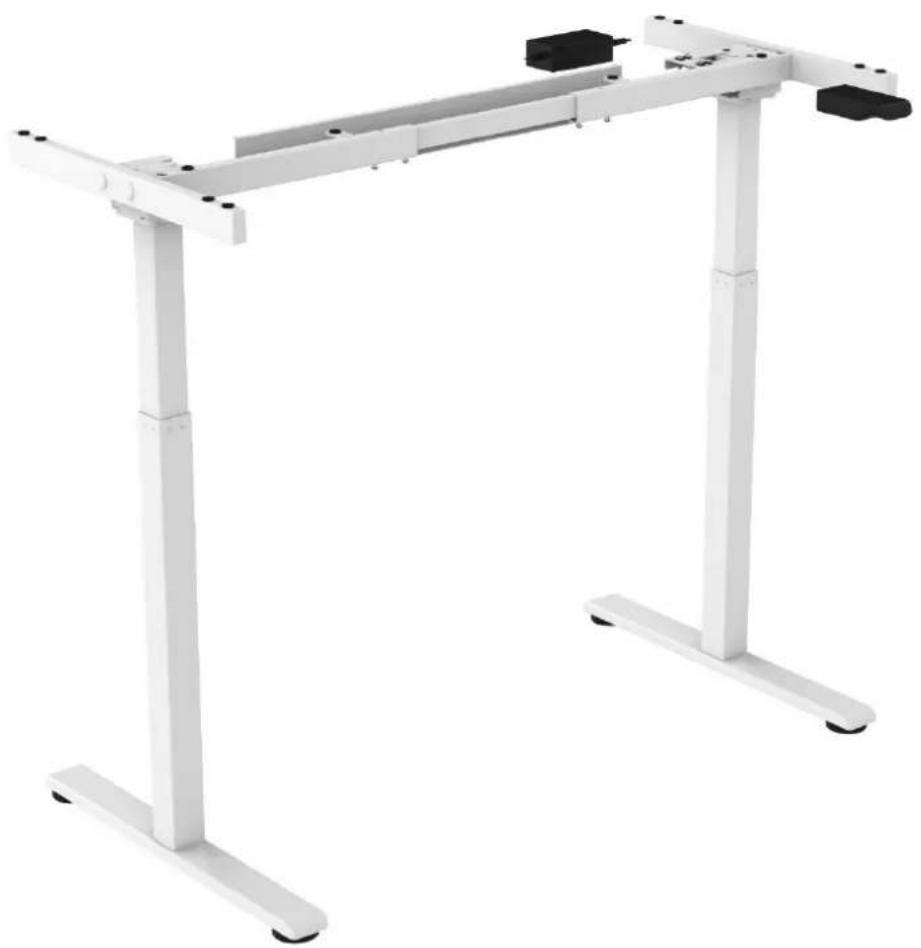

Piètement de bureau réglable en hauteur électriquement

Notice de montage et présentation du cadre

DA-90430 DA-90431 DA-90432

Sommaire

1. Introduction......3
2. Fonctionnalités ....3
3. Contenu de la livraison ....3
4. Vue d'ensemble du produit ....4

4.1 Liste des consommables....4
4.2 Liste des éléments....4

1. Installation....6

Étape 1....6
Étape 2....8
Étape 3....9
Étape 4....10
Étape 5....11
Étape 6....12
Étape 7....13

1. Comment utiliser le boîtier de commande ....13

6.1 Fonctionnement du boîtier de commande....14
6.2 Résolution des problèmes les plus courants ....14
6.3 Consignes de sécurité et d'utilisation ....15

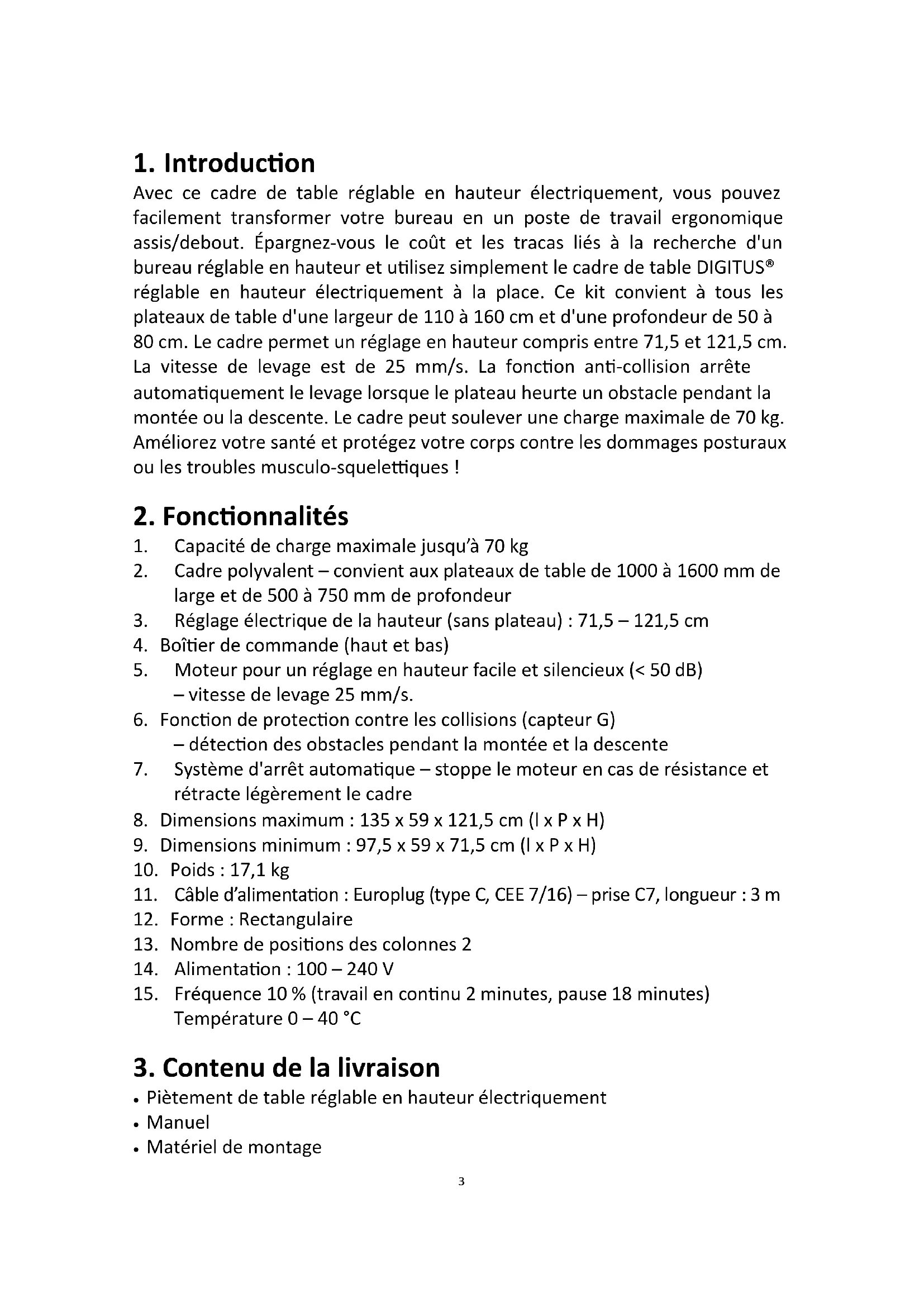

1. Introduction

Avec ce cadre de table réglable en hauteur électriquement, vous pouvez facilement transformer votre bureau en un poste de travail ergonomique assis/debout. Épargnez-vous le coût et les tracas liés à la recherche d'un bureau réglable en hauteur et utilisez simplement le cadre de table DIGITUS® réglable en hauteur électriquement à la place. Ce kit convient à tous les plateaux de table d'une largeur de 110 à 160 cm et d'une profondeur de 50 à 80 cm. Le cadre permet un réglage en hauteur compris entre 71,5 et 121,5 cm. La vitesse de levage est de 25 mm/s. La fonction anti-collision arrête automatiquement le levage lorsque le plateau heurte un obstacle pendant la montée ou la descente. Le cadre peut soulever une charge maximale de 70 kg. Améliorez votre santé et protégez votre corps contre les dommages posturaux ou les troubles musculo-squelettiques !

2. Fonctionnalités

1. Capacité de charge maximale jusqu'à 70 kg
2. Cadre polyvalent – convient aux plateaux de table de 1000 à 1600 mm de large et de 500 à 750 mm de profondeur
3. Réglage électrique de la hauteur (sans plateau) : 71,5 – 121,5 cm
4. Boîtier de commande (haut et bas)
5. Moteur pour un réglage en hauteur facile et silencieux (< 50 dB) – vitesse de levage 25 mm/s.
6. Fonction de protection contre les collisions (capteur G) – détection des obstacles pendant la montée et la descente
7. Système d'arrêt automatique – stoppe le moteur en cas de résistance et rétracte légèrement le cadre
8. Dimensions maximum : 135 x 59 x 121,5 cm (I x P x H)
9. Dimensions minimum : 97,5 x 59 x 71,5 cm (l x P x H)
10. Poids : 17,1 kg
11. Câble d'alimentation : Europlug (type C, CEE 7/16) – prise C7, longueur : 3 m
12. Forme : Rectangulaire
13. Nombre de positions des colonnes 2
14. Alimentation : 100 – 240 V
15. Fréquence 10 % (travail en continu 2 minutes, pause 18 minutes) Température 0 – 40 °C

3. Contenu de la livraison

• Piètement de table réglable en hauteur électriquement
• Manuel
• Matériel de montage

4. Vue d'ensemble du produit

4.1 Liste des consommables

Attention : Les schémas ci-dessous sont donnés à titre indicatif et peuvent différer légèrement du produit et des accessoires reçus. Veuillez contacter le service clientèle s'il manque des pièces ou si vous rencontrez des problèmes lors de l'installation.

A	4x capuchons	E	4x M6x12
B	2x ST4.2x16	F	8x M6x16
C	3x ST4.2x13	G	10x ST4.2x55
D	4x M6x12	H	1x clé Allen hexagonale 4x4 /1x clé Allen 5x5 (avec croix)1x clé Allen 2,5x2,5 1x clé à écrou

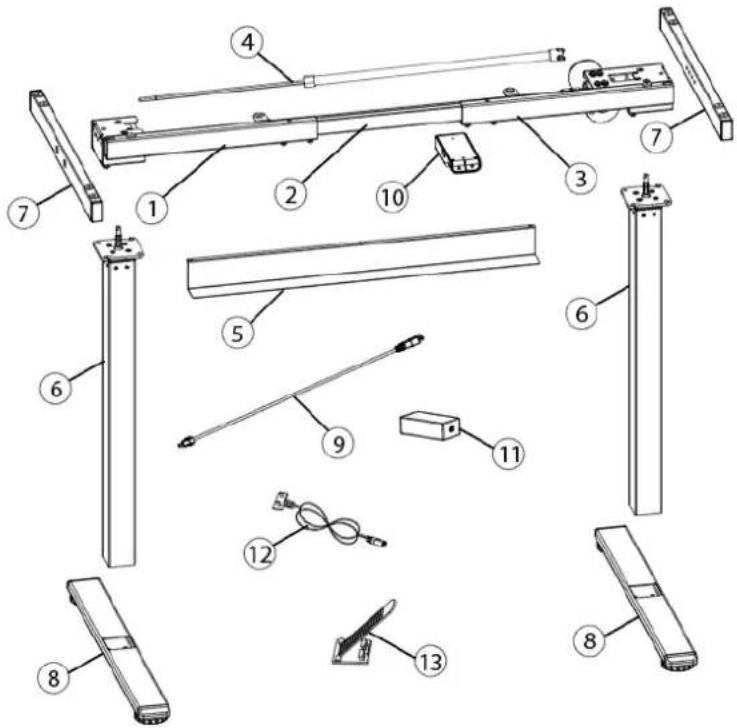

4.2 Liste des éléments

N°	Nom	Élément	Qté
1	Traverse gauche		1
2	Traverse du milieu / barre de raccordement		1
3	Traverse droite		1
4	Barre de transmission		1
5	Plaque décorative		1
6	Colonne de levage		2
7	Support latéral		2
8	Pied		2
9	Câble d'alimentation du boîtier de commande		1
10	Boîtier de commande		1
11	Adaptateur secteur		1
12	Fiche d'alimentation		1
13	Serre-câble		4

5. Installation

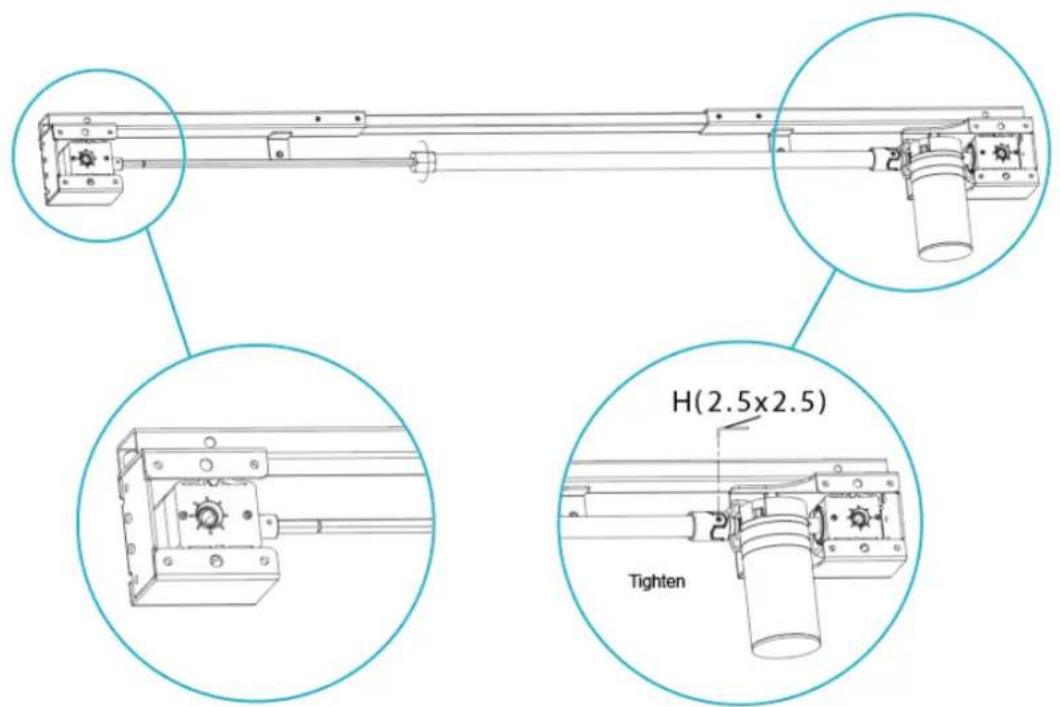

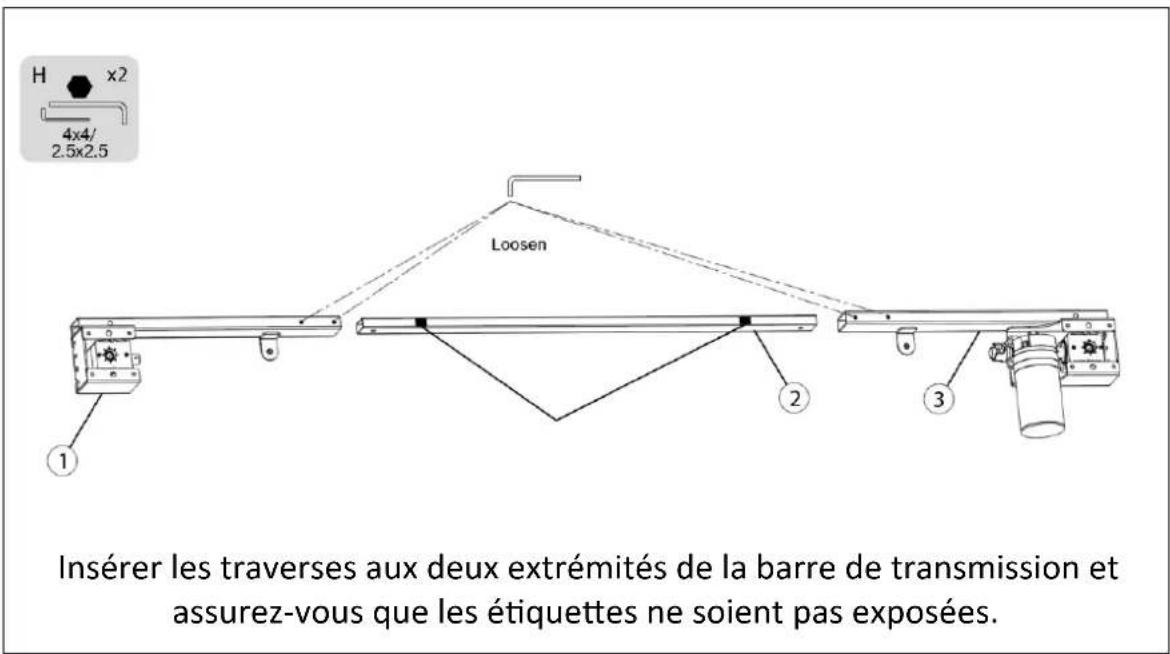

Étape 1

Installation des traverses et de la barre de transmission

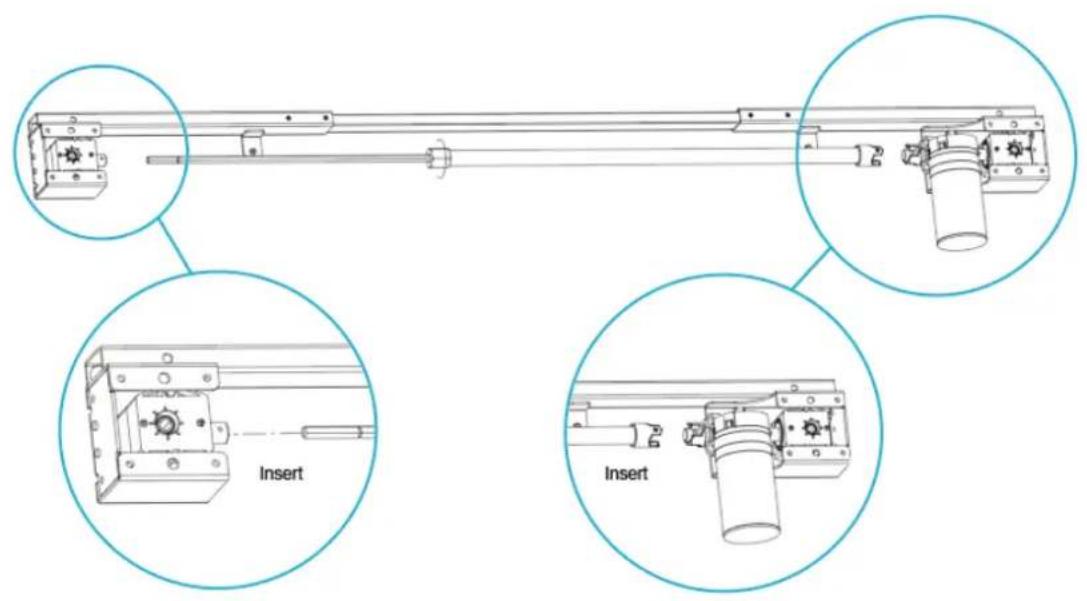

H x2 4x4/ 2.5x2.5 Loosen ① ② ③ Insérer les traverses aux deux extrémités de la barre de transmission et assurez-vous que les étiquettes ne soient pas exposées.

Insert Insert

Desserrer les traverses avant de les insérer

H(2.5x2.5) Tighten

Serrer les traverses après les avoir insérées

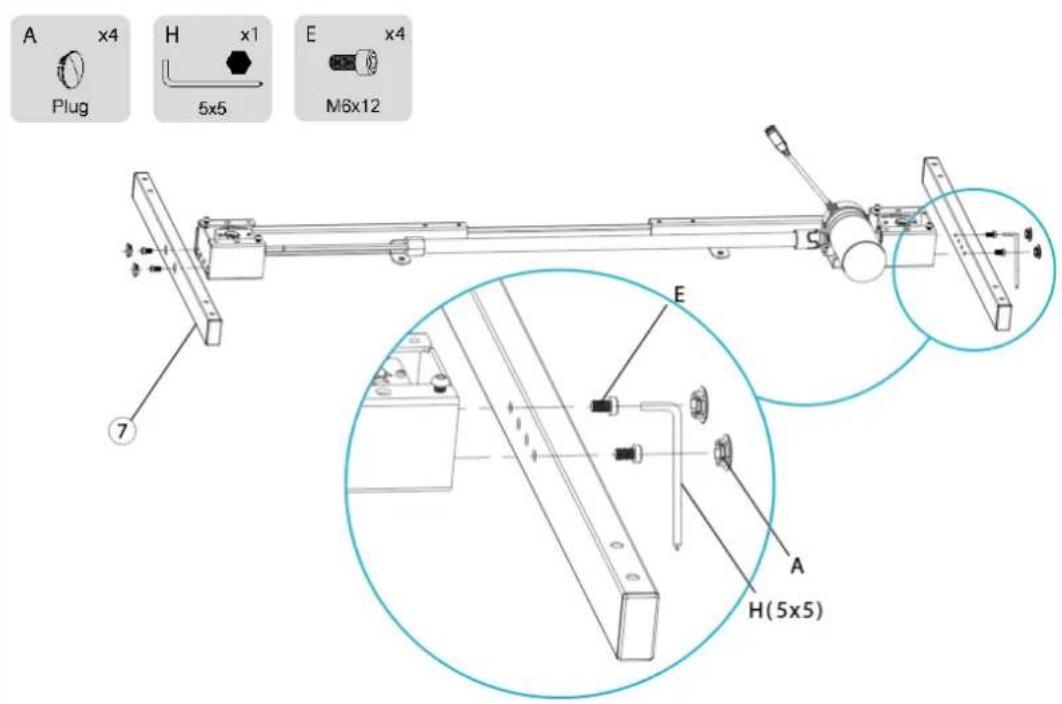

Étape 2

Installation des supports latéraux

Utilisez une clé Allen 5x5 (avec croix) (H) pour serrer les vis (E), fixez les supports latéraux ⑦, et enfoncez les capuchons (A) sur les vis.

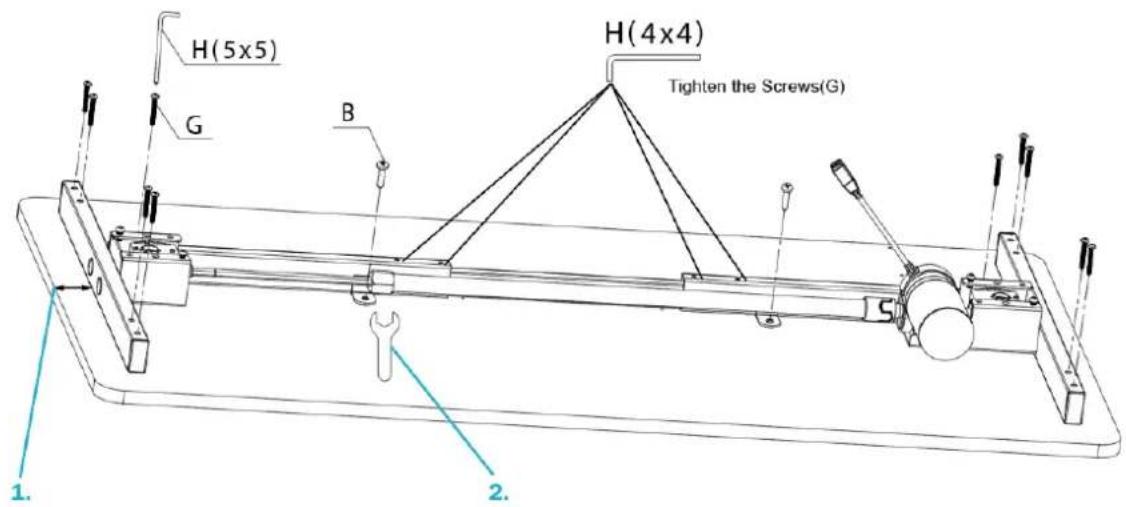

Étape 3

Attacher le plateau de table aux traverses

Remarque : Veillez à positionner la traverse au milieu du plateau en laissant une distance identique de chaque côté, puis fixez-la. Si la largeur de la traverse n'est pas adéquate, reportez-vous à l'étape 1 pour régler la largeur.

1. La distance entre le cadre et les bords extérieurs du plateau ne doit pas être supérieure à 200 mm.
2. H (clé à écrou)

H(5x5) G B H(4x4) Tighten the Screws(G) 1. 2.

Installez l'ensemble de la traverse (étape 2) sur le plateau, utilisez une clé Allen 5x5 (avec croix) (H) pour visser les vis (G) et les vis (B) puis serrez-les.

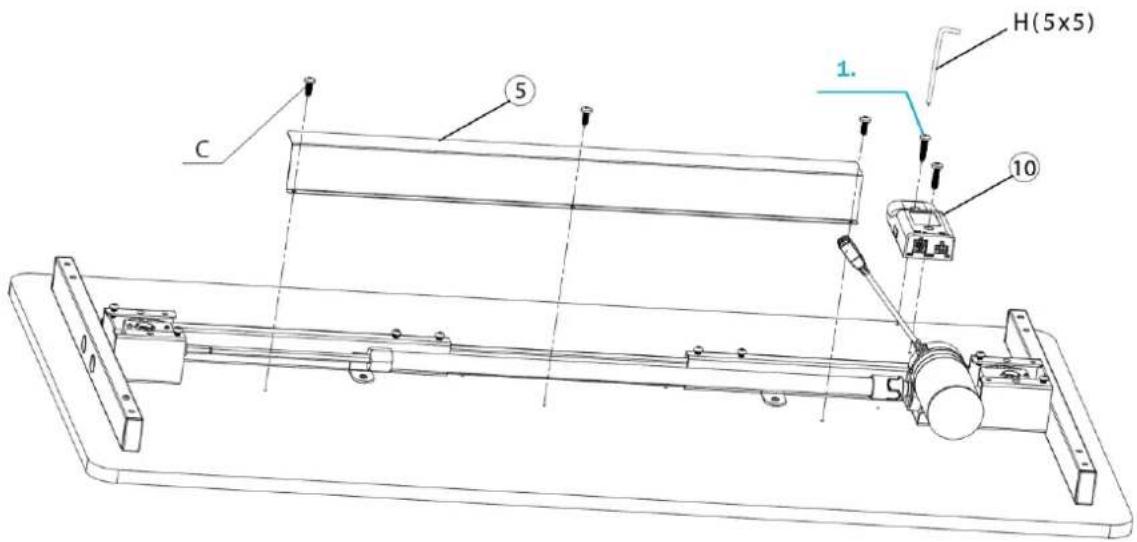

Étape 4

Installation de la plaque décorative et du boîtier de commande

1. Consommables à utiliser ST4.2x19

C 5 1. H(5x5) 10

Fixez la plaque décorative ⑤ avec les vis (C) pour cacher les parties principales de la barre de transmission ; fixez le boîtier de commande ⑩ sur le côté du moteur (comme indiqué sur la figure), et attachez-le avec les vis ST4.2x19.

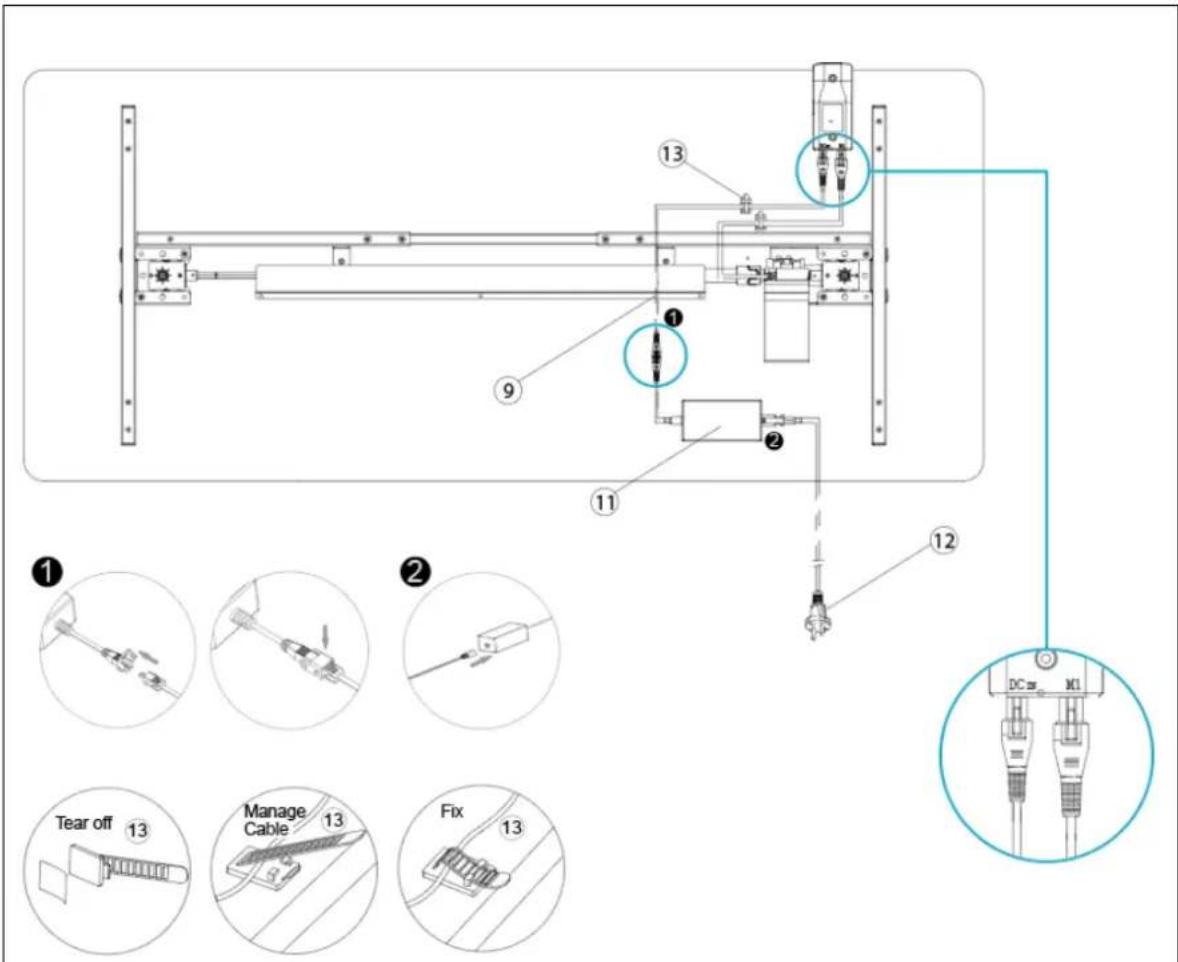

Étape 5

Branchement du boîtier de commande, du moteur et de l'adaptateur secteur

Raccordez le câble d'alimentation ⑨, le boîtier de commande ⑩ et l'adaptateur secteur ⑪ comme indiqué sur la figure et utilisez des serre-câbles ⑬ pour ordonner les câbles. Ensuite, fixez l'adaptateur secteur ⑪ sous le plateau de table avec du velcro. Utilisez les serre-câbles ⑬ pour attacher chaque câble au le plateau de table afin de bien les organiser.

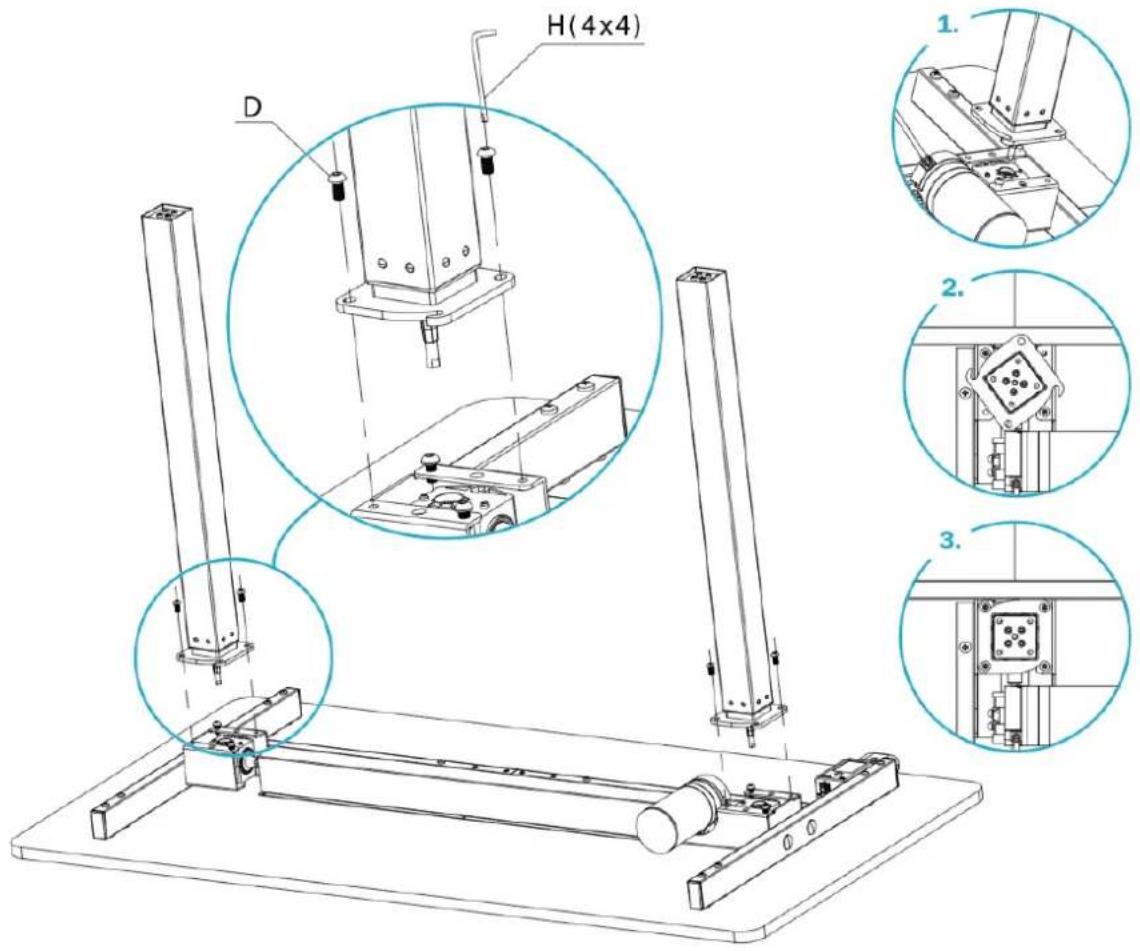

Étape 6

Assemblage de la colonne de levage

H(4x4) D 1. 2. 3.

1. Comme indiqué sur la figure, insérez la colonne de levage dans l'engrenage.
2. Faites tourner la colonne de levage ⑥ jusqu'à la position indiquée sur la figure, tournez dans le sens des aiguilles d'une montre après insertion complète.
3. Après avoir effectué la rotation, utilisez d'abord une clé Allen 4x4 (H) pour visser les 8 vis (D) dans la position indiquée sur la figure. et ensuite serrez les vis (D)

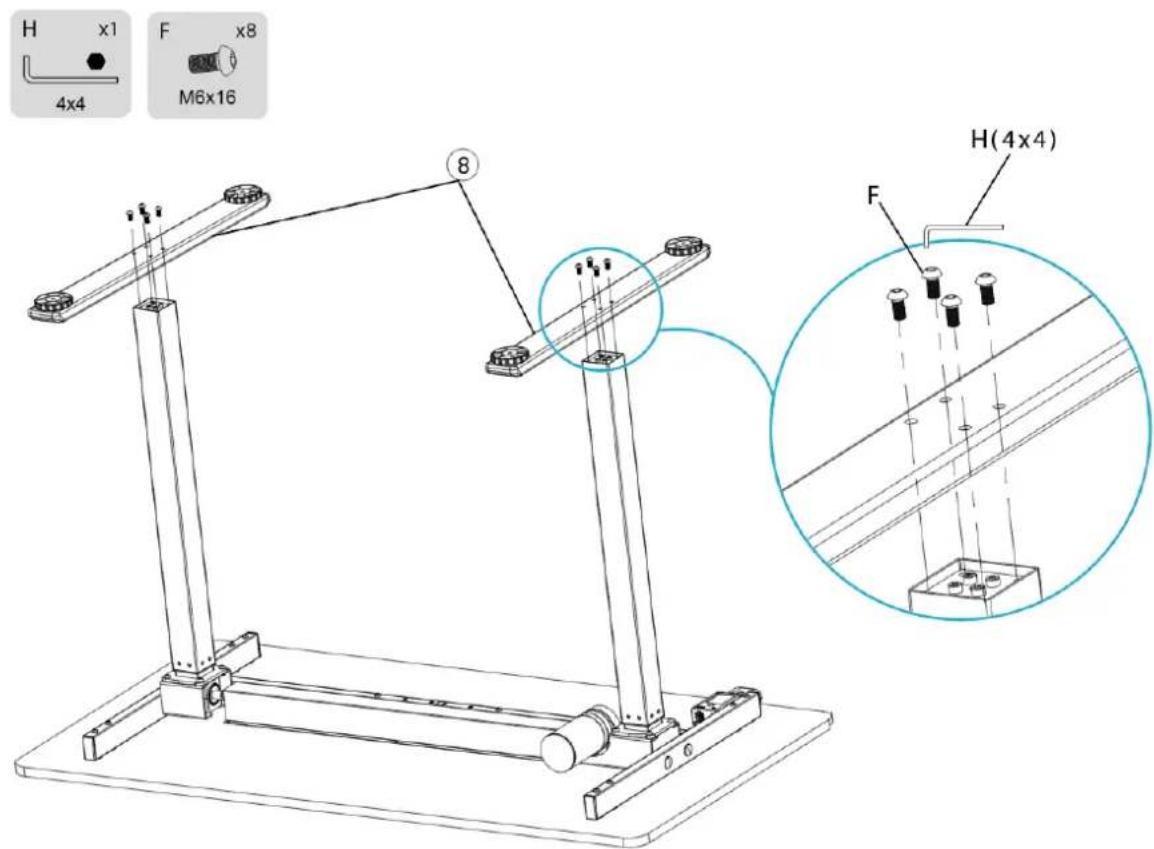

Étape 7

Installation des pieds

H x1 4x4 F x8 M6x16 8 H(4x4) F

Comme indiqué sur la figure, installez les pieds ⑧ sur les colonnes et serrez les 8 vis (F) avec une clé Allen 4x4 (H). Une fois l'installation terminée, retournez le bureau et branchez l'alimentation électrique, ensuite vous pouvez commencer à l'utiliser.

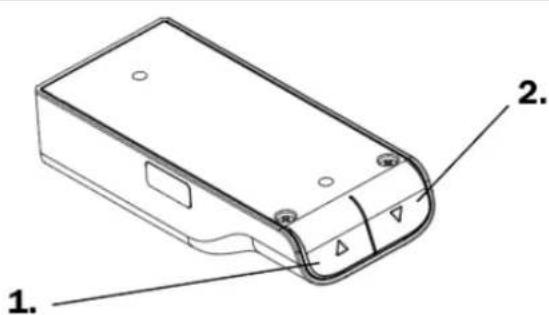

6. Comment utiliser le boîtier de commande

1. « △Ajuster le bureau vers le haut

2. « ▽Ajuster le bureau vers le bas

1. 2.

6.1 Fonctionnement du boîtier de commande

Fonctionnement des boutons

- Appuyez sur les boutons « △ » ou « ▽ » haut/bas pour régler la hauteur du bureau

Fonction de réinitialisation

• À la position la plus basse (hauteur), appuyez longuement sur le bouton « ▽» (plus de 5 secondes) pour entrer dans le mode de réinitialisation. Le cadre effectue un rebond (remonte un peu), puis revient à la position la plus basse et s'arrête. La réinitialisation a réussi.
• Lorsque le cadre n'est pas à la position la plus basse (hauteur), maintenez le bouton « ▽ » jusqu'à ce qu'il atteigne sa position la plus basse. Relâchez ensuite le bouton « ▽», puis appuyez à nouveau longuement sur le bouton « ▽» (plus de 5 secondes) jusqu'à ce que le cadre effectue un rebond (remonte un peu), puis retourne à la position la plus basse et s'arrête. La réinitialisation a réussi.

Système anti-collision

• Lorsque le capteur intégré détecte un objet, l'appareil s'arrête instantanément et fait marche arrière pour éviter tout dommage
• Appuyez simultanément sur les boutons « △et « » plus de 5 secondes pour activer ou désactiver la fonction anti-collision.

6.2 Résolution des problèmes les plus courants

Les conseils suivants vous aideront à détecter et à éliminer les pannes et erreurs les plus courantes. Si le problème rencontré ne figure pas dans la liste ci-dessous, veuillez contacter votre fournisseur. Seuls le fabricant et des professionnels sont en mesure d'examiner et de corriger ces pannes et erreurs.

Type de panne	Méthode
Pas de réponse en appuyant longuement sur la flèche vers le bas après avoir connecté l'alimentation	1. Vérifier que tous les câbles soient correctement branchés2. Contactez votre fournisseur ou revendeur
Le bureau ne monte pas	1. Vérifier s'il y a surcharge, charge maximale : 70 kg2. Contactez votre fournisseur ou revendeur
Sursollicitation (cycle de travail : 2 min max. en ON / 18 min en OFF)	1. Redémarrez-le après 18 minutes d'interruption car il a fonctionné trop longtemps2. Contactez votre fournisseur ou revendeur
Descend mais ne monte pas	1. Reset2. Contactez votre fournisseur ou revendeur
Glissement vers le bas	1. Vérifier s'il y a surcharge, charge maximale : 70 kg2. Contactez votre fournisseur ou revendeur

6.3 Consignes de sécurité et d'utilisation

Consignes de sécurité et d'utilisation

• Cet appareil peut être utilisé par des enfants de 8 ans et plus, et par des personnes dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience ou de connaissances si ils sont supervisés ou ont été formés à son utilisation d'une manière sure et sont conscients des risques encourus.
• Les personnes dont les capacités physiques, sensorielles ou mentales sont diminuées, ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, ne doivent pas utiliser le produit, à moins qu'elles soient conscientes des risques encourus et aient été formées et encadrées pour l'utilisation de cet appareil par une personne responsable de leur sécurité.
• Il est interdit aux enfants de jouer avec le produit pour des raisons de sécurité. Les fabricants ne peuvent être tenus pour responsables des conséquences dangereuses causées par toute action inappropriée. Il est interdit aux enfants de jouer avec l'appareil.
• Familiarisez-vous avec toutes les fonctions et les réglages du produit avant la première utilisation
• Vérifiez bien que le matériel est correctement et complètement assemblé avant de l'utiliser
• Le nettoyage et la maintenance de l'utilisateur ne doivent pas être effectués par les enfants sans supervision
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un agent de service ou une personne de qualification similaire afin d'éviter tout danger
• Assurez-vous que votre environnement de travail ne comporte pas de sources de danger. Par exemple, ne laissez pas traîner des outils. Prenez toujours soin de manipuler correctement les matériaux d'emballage afin d'éviter tout danger éventuel, p. ex. un sac en plastique peut entraîner un risque d'étouffement pour les enfants

• Conservez l'emballage original du produit en cas de transport ultérieur
  • Alimentation : 100 – 240 VCA, 50/60 Hz
  • Température de service : 0 à 40 °C

• Débranchez la fiche d'alimentation avant le nettoyage, essuyez la poussière sur la surface avec un chiffon légèrement humide, faites attention à ne pas laisser de gouttes pénétrer à l'intérieur du matériel, veillez à ne pas desserrer le connecteur.

• Le boîtier électrique contient des composants électroniques, des métaux, des plastiques, des fils, etc., il faut donc le mettre au rebut conformément à la législation environnementale de chaque pays, et non avec les déchets ménagers courants.
• Le léger bruit émis par la courroie à nervures en V ou le système de freinage n'a d'effet sur l'utilisation du produit
• Il est interdit d'utiliser des matériaux corrosifs ou abrasifs pour nettoyer le produit. Assurez-vous que le nettoyant utilisé est respectueux de l'environnement
• Cet appareil ne doit être utilisé qu'avec l'adaptateur secteur fourni. Toute personne chargée de l'installation ou de l'utilisation de ce bureau dans le cadre d'une utilisation quotidienne ou de travaux d'entretien et de réparation doit lire attentivement ces instructions. Conservez ces instructions à proximité de votre bureau assis-debout
• Le bureau ne doit être utilisé que comme une table de travail avec la possibilité de régler en continu la hauteur de travail entre la position assise et la position debout. Le bureau ne doit être utilisé qu'à l'intérieur et dans des locaux secs (environnement de bureau ou similaire)
• Le bureau ne doit pas être surchargé – la charge maximale est de 70 kg
• Les moteurs peuvent fonctionner en continu pendant 2 minutes maximum. Après quoi, les moteurs doivent rester au repos pendant env. 18 minutes avant de pouvoir être utilisés à nouveau
• Le non-respect des consignes de sécurité et d'installation du présent manuel peut causer des blessures graves
• Les utilisateurs ne doivent jamais s'asseoir sur le bureau pour éviter des blessures graves
• Ne nettoyez pas le produit avec de l'eau tant qu'il est branché
• Ne démontez et ne remplacez des composants tant que l'alimentation est toujours branchée
  • N'utilisez jamais le système si le cordon ou la fiche est endommagée
• Ne faites jamais fonctionner le système dans un environnement humide ou si ses composants électriques sont en contact avec des liquides
• Ne faites pas fonctionner le système si le boîtier de commande fait du bruit ou émet des odeurs. Il est interdit d'apporter des modifications au bloc d'alimentation et au boîtier de commande
• Éliminez tous les obstacles dans la trajectoire de réglage en hauteur
• Ne laissez pas les cordons et fiches dans le désordre afin d'éviter tout risque de trébucher dessus

• Aucune tentative de reconstruction du cadre du bureau n'est autorisée
• N'ajoutez aucune pièce aux jonctions réglables du cadre de bureau
• L'utilisation en extérieur est interdite
- Lorsque le bureau monte/descend, veillez à maintenir une distance de sécurité suffisante pour éviter tout risque de collision entre le plateau et les objets environnants.
- Lorsque le bureau monte/descend, l'utilisateur doit veiller à ce que personne ne puisse se blesser ou à ce qu'aucun objet ne soit endommagé. Le plateau de table ne doit pas heurter un objet fixe entraînant un renversement de la table. Toujours retirer la chaise de bureau avant de monter/descendre la table
- Il est absolument interdit de modifier le boîtier de commande
- Le bureau ne doit pas être utilisé comme un outil de levage pour les personnes

Mise au rebut

Cette signalétique indique que ce produit ne doit pas être mis au rebut avec les déchets ménagers courants. Pour éviter tout effet nocif sur l'environnement et la santé humaine d'une mise au rebut incontrôlée des déchets, il faut penser au recyclage de ce produit de manière responsable pour promouvoir la réutilisation durable des ressources matérielles.

Pour retourner votre appareil usagé, veuillez utiliser les services de retour et de collecte ou contacter le revendeur chez qui le produit a été acheté. Il peut récupérer ce produit en vue d'un recyclage respectueux de l'environnement.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.
