Caractéristiques techniques	Résolution vidéo : 720p, Angle de vision : 170°, Étanchéité : IP67, Alimentation : 12V DC
Utilisation	Installation facile sur le véhicule, connectée à l'écran de la voiture pour la visualisation en temps réel.
Maintenance et réparation	Vérifier régulièrement le câblage et les connexions, nettoyer l'objectif pour éviter les obstructions.
Sécurité	Utiliser uniquement avec des systèmes de 12V, éviter l'exposition prolongée à des températures extrêmes.
Informations générales	Compatible avec la plupart des écrans de voiture, garantie de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - PA-720 Lescars

Comment installer la caméra de recul Lescars PA-720 ?

Pour installer la caméra de recul Lescars PA-720, suivez ces étapes : 1. Fixez la caméra à l'emplacement souhaité à l'arrière de votre véhicule. 2. Connectez le câble vidéo à l'écran ou à l'autoradio. 3. Branchez le câble d'alimentation de la caméra à la lumière de recul de votre véhicule. 4. Testez la caméra pour vous assurer qu'elle fonctionne correctement.

Que faire si l'image de la caméra est floue ?

Si l'image de la caméra est floue, vérifiez d'abord si l'objectif est propre. Essuyez-le délicatement avec un chiffon doux. Si l'image reste floue, vérifiez les connexions du câble et assurez-vous qu'il n'y a pas de dommages sur le câble vidéo.

Pourquoi la caméra ne s'allume pas ?

Si la caméra ne s'allume pas, vérifiez d'abord le câblage. Assurez-vous que le câble d'alimentation est correctement connecté à la lumière de recul. Vous pouvez également vérifier le fusible du circuit de la lumière de recul si nécessaire.

Comment ajuster l'angle de la caméra ?

L'angle de la caméra peut être ajusté en dévissant légèrement les vis de fixation et en orientant la caméra à l'angle souhaité. Une fois l'angle ajusté, resserrez les vis pour maintenir la caméra en place.

La caméra fonctionne-t-elle la nuit ?

Oui, la caméra de recul Lescars PA-720 est équipée de LED infrarouges qui permettent une vision nocturne. Si la caméra ne fonctionne pas bien la nuit, vérifiez si les LED sont allumées et si l'environnement est trop sombre.

Comment résoudre un problème de rétroaction ou d'interférence ?

Si vous rencontrez des problèmes de rétroaction ou d'interférence, vérifiez le câblage pour vous assurer qu'il n'y a pas de câbles croisés ou mal isolés. Essayez de repositionner les câbles vidéo loin des sources d'interférences électriques.

Puis-je utiliser la caméra avec un écran ou un autoradio autre que ceux recommandés ?

Oui, la caméra de recul Lescars PA-720 est compatible avec la plupart des écrans et autoradios équipés d'une entrée vidéo RCA. Assurez-vous simplement que votre appareil dispose de la connectivité appropriée.

Comment nettoyer la caméra sans l'endommager ?

Pour nettoyer la caméra, utilisez un chiffon doux et non abrasif. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'objectif. Nettoyez délicatement l'objectif pour enlever la saleté et les débris.

Questions des utilisateurs sur PA-720 Lescars

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Caméra de recul au format PDF gratuitement ! Retrouvez votre notice PA-720 - Lescars et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PA-720 de la marque Lescars.

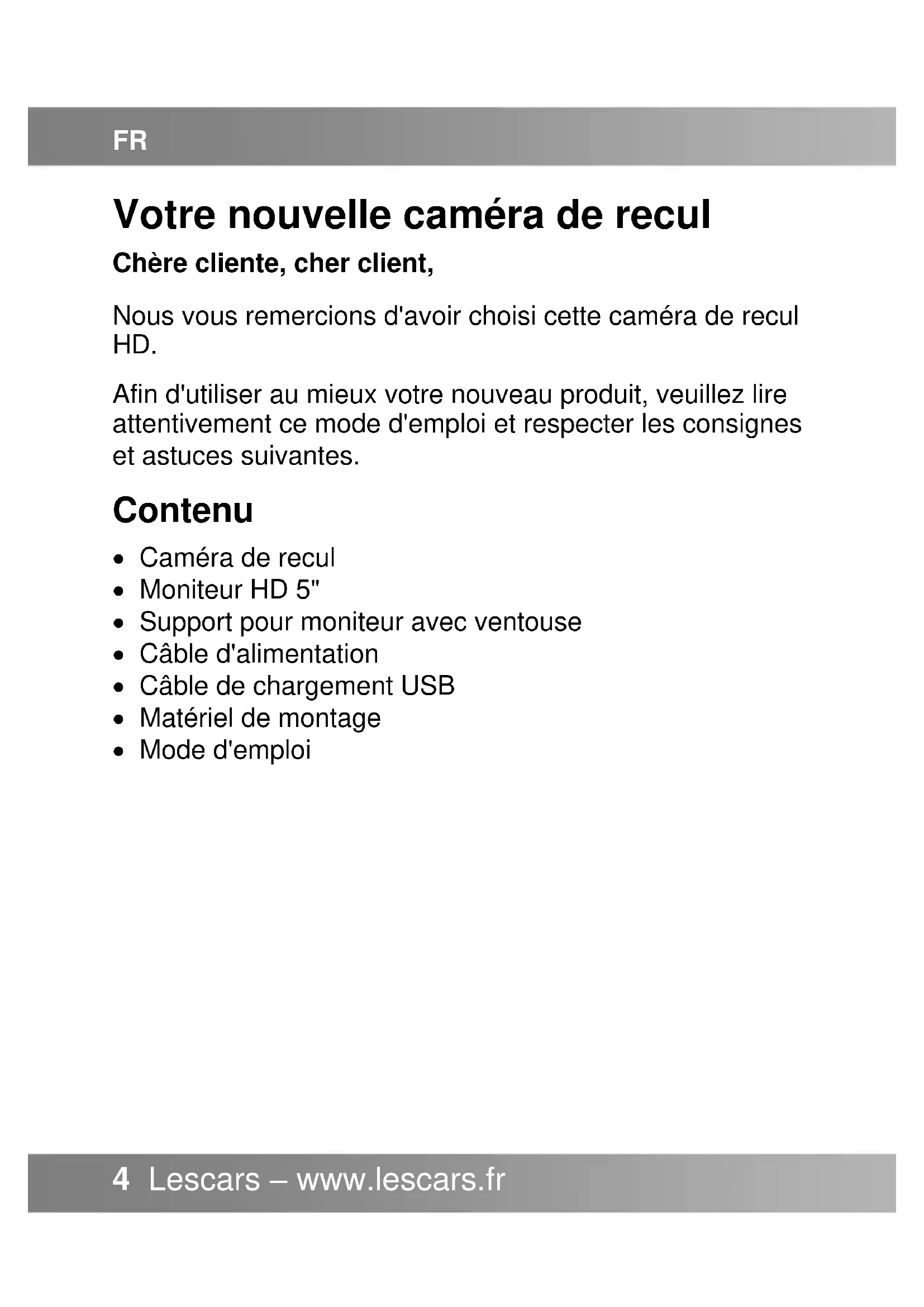

MODE D'EMPLOI PA-720 Lescars

Support pour moniteur avec ventouse

Câble d'alimentation

Câble de chargement USB

Mode d'emploiFR Lescars – www.lescars.fr 5 Consignes préalables Consignes de sécurité

Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez précieusement ce mode d'emploi afin de pouvoir le consulter en cas de besoin. Transmettez-le le cas échéant à l'utilisateur suivant.

Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des conditions générales de vente !

Veillez à utiliser le produit uniquement comme indiqué dans la notice. Une mauvaise utilisation peut endommager le produit ou son environnement.

Respectez les consignes de sécurité pendant l'utilisation.

Le démontage ou la modification du produit affecte sa sécurité. Attention, risque de blessure !

Toute modification ou réparation de l'appareil ou de ses accessoires doit être effectuée exclusivement par le fabricant ou par un spécialiste dûment autorisé.

N'ouvrez pas le produit vous-même. Ne tentez jamais de réparer vous-même le produit !

Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peut l'endommager.

N'exposez le produit ni à l'humidité ni à une chaleur extrême.

Ne plongez jamais l'appareil dans l'eau ni dans aucun autre liquide.FR 6 Lescars – www.lescars.fr

Conservez le produit hors de la portée et de la vue des enfants.

Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation.

Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité.

Sous réserve de modification et d'erreur !FR Lescars – www.lescars.fr 7 Consignes importantes concernant le traitement des déchets Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité.FR 8 Lescars – www.lescars.fr Déclaration de conformité La société PEARL GmbH déclare ce produit, ZX-8364, conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE et 2015/863/UE, relatives à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, 2014/30/UE, concernant la compatibilité électromagnétique, et 2014/53/UE, concernant la mise à disposition sur le marché d'équipements radioélectriques. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr.FR Lescars – www.lescars.fr 9 Description du produit Support pour plaque d'immatriculation

Bande de recouvrement

Lentille de la caméra

Câble d'alimentation

Niveau de charge de la batterie Son

Chargement solaire Distance Direction de l'obstacle Puissance du signalFR 12 Lescars – www.lescars.fr Mise en marche Recharger la caméra Avant la première utilisation, rechargez complètement la caméra. Pour cela, branchez le câble de chargement USB au port de chargement de la caméra et à un adaptateur secteur approprié. Le processus de chargement dure entre 4 et 5 heures. Il n'est généralement pas nécessaire de recharger la caméra. La caméra est alimentée en énergie par les panneaux solaires situés sur le support pour plaque d'immatriculation. Toutefois, si vous garez votre véhicule dans un garage ou à un autre emplacement peu ensoleillé pendant une période prolongée, il se peut que vous deviez recharger la batterie de la caméra via le câble de chargement USB.

Si la puissance de la batterie est faible, un avertissement s'affiche à l'écran. Rechargez rapidement la batterie.FR Lescars – www.lescars.fr 13 Fixer le moniteur

1. Placez le moniteur dans le support comme indiqué sur

2. Appuyez la ventouse du support à un emplacement

approprié sur le pare-brise. Assurez-vous que le levier du support se trouve en position relâchée. Poussez le levier en direction de la ventouse pour fixer le support au pare- brise.

3. Dévissez la molette de l'articulation à rotule pour régler

l'angle du support selon vos besoins. NOTE : Vous pouvez également coller le support à la console centrale du véhicule.

A) Insérer B) Pousser vers le hautFR 14 Lescars – www.lescars.fr

4. Branchez le câble d'alimentation à la prise allume-cigare

comme indiqué sur l'illustration.FR Lescars – www.lescars.fr 15 Installer le support pour plaque d'immatriculation

1. Retirez la bande de recouvrement du support pour plaque

d'immatriculation. Retirez d'abord la partie centrale de la bande de recouvrement, puis les deux extrémités de la bande de recouvrement.

2. Fixez le support pour plaque d'immatriculation au véhicule

à l'aide de vis. Vissez ensuite fermement les vis à l'aide d'un tournevis.FR 16 Lescars – www.lescars.fr

3. Fixez la plaque d'immatriculation dans le support.

Encadrez en supplément la plaque d'immatriculation grâce aux petits caches.

4. Insérez les clips de la bande de recouvrement supérieure

dans les trous correspondants du support pour plaque d'immatriculation, puis appuyez dessus pour les fixer. Appuyez d'abord sur les extrémités de la bande de recouvrement, puis au milieu.FR Lescars – www.lescars.fr 17 Régler l'angle de la caméra

1. Appuyez sur le bouton Power du câble de chargement

ou sur le bouton Marche/Arrêt du moniteur pour allumer la caméra de recul et afficher l'image de la caméra sur le moniteur.

2. Orientez l'angle de la caméra selon vos besoins.

Maintenez fermement le support pour plaque d'immatriculation d'une main, puis tournez la caméra vers le haut ou vers le bas avec l'autre main pour trouver le bon angle.

Description Bouton Haut Appuyer brièvement pour ajuster une valeur ou la diminuer. Bouton M Appuyer brièvement pour confirmer l'option sélectionnée. Appuyez longuement pour accéder au réglage du menu. Bouton Bas Appuyer brièvement pour ajuster une valeur ou l'augmenter. Bouton Marche/Arrêt Allumer et éteindreFR Lescars – www.lescars.fr 19 Capteurs d'obstacles Deux capteurs situés sur le support pour plaque d'immatriculation détectent la distance et l'orientation des obstacles. La caméra de recul vous avertit lorsque vous approchez un obstacle avec un changement de couleur, une flèche directionnelle et une alarme. Niveau Distance Alarme Couleur

Afin d'éviter une fausse alerte, il peut être nécessaire d'orienter les capteurs vers le haut ou vers le bas.FR 20 Lescars – www.lescars.fr Menu Réglages

Pendant que l'image de la caméra est transférée sur le moniteur, appuyez sur le bouton M pour ouvrir le menu de réglage. Trois options sont disponibles.

Écran : pour régler la luminosité, le contraste et la couleur. Connexion : réglages par défaut. Réglages : pour régler l'orientation, le délai d'affichage, les lignes de stationnement, la tonalité des boutons. Écran Connexion RéglagesFR Lescars – www.lescars.fr 21 Réglages de l'image
