Wireless Wire Cube Pro - Routeur Mikrotik - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur sans fil point à point extérieur
Marque	Mikrotik
Modèle	Wireless Wire Cube Pro (CubeG-5ac60aypair)
Dimensions	Environ 125 x 85 x 85 mm
Poids	Environ 320 g
Alimentation	PoE (Power over Ethernet) 24 V avec injecteur inclus
Consommation électrique	Jusqu'à 12 W (estimation)
Fréquence radio	60 GHz (bande 5 GHz pour rétrocompatibilité)
Débit maximal	Jusqu'à 1 Gbps (débit réel dépendant de la distance)
Ports réseau	1 x port Ethernet Gigabit (RJ45)
Configuration logicielle	RouterOS v7.13 ou ultérieur, interface WinBox/WebFig
Protocoles supportés	802.11ad, 802.11ac, IPv4, IPv6, bridge, routage
Température de fonctionnement	-40°C à +60°C (estimation)
Indice de protection	IP65 (résistant aux intempéries)
Fixation	Montage sur poteau (support inclus)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Installer à au moins 20 cm du corps. Utiliser uniquement l'alimentation fournie.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Pas de pièces détachées disponibles.
Informations générales	Fabricant : Mikrotikls SIA, Lettonie. Usage professionnel.

FOIRE AUX QUESTIONS - Wireless Wire Cube Pro Mikrotik

Comment configurer le Wireless Wire Cube Pro pour la première fois ?

Connectez l'appareil à l'injecteur PoE fourni avec un câble Ethernet, puis reliez l'injecteur à votre PC ou switch. Utilisez WinBox (téléchargeable sur le site Mikrotik) pour vous connecter à l'IP par défaut : 192.168.88.2 ou 192.168.88.3 pour les modèles jumelés. Le nom d'utilisateur est admin et le mot de passe se trouve sur l'autocollant.

Quel est le mot de passe administrateur par défaut ?

Le mot de passe par défaut est indiqué sur l'autocollant apposé sur l'appareil. Pour les modèles jumelés, chaque unité a son propre mot de passe. Il est fortement recommandé de le changer lors de la configuration initiale.

Comment mettre à jour le firmware du routeur ?

Téléchargez la dernière version de RouterOS depuis le site de support Mikrotik. Connectez-vous via WinBox ou WebFig, allez dans le menu Files, téléchargez le paquet, puis redémarrez l'appareil. Assurez-vous d'utiliser la version v7.13 ou ultérieure pour la conformité réglementaire.

Le Wireless Wire Cube Pro est-il compatible avec les fréquences 5 GHz ?

Oui, il fonctionne principalement en 60 GHz pour les liaisons point à point, mais il prend également en charge la bande 5 GHz (802.11ac) pour la rétrocompatibilité ou des liaisons plus courtes.

Quelle est la distance maximale de la liaison sans fil ?

La portée dépend des conditions environnementales, mais avec une ligne de vue dégagée, le Cube Pro peut atteindre plusieurs kilomètres. Les débits élevés (jusqu'à 1 Gbps) sont typiques sur des distances inférieures à 500 mètres.

Puis-je utiliser l'appareil à l'intérieur ?

Oui, il peut être utilisé à l'intérieur bien qu'il soit conçu pour une installation extérieure. Assurez-vous de respecter les distances de sécurité et les réglementations locales en matière de radiofréquences.

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation (situé près des ports) pendant environ 10 secondes jusqu'à ce que le voyant clignote. L'appareil redémarrera avec les paramètres par défaut. Attention : cette action efface toute configuration.

Quels sont les voyants lumineux et leur signification ?

Le Cube Pro dispose de voyants LED : Power (alimentation), Link/Act (connexion Ethernet active), et WLAN (liaison sans fil établie). Les couleurs et clignotements peuvent varier ; consultez le manuel pour les détails.

Est-il possible de configurer le routeur sans WinBox ?

Oui, vous pouvez utiliser l'interface Web (WebFig) en accédant à l'IP de l'appareil (par défaut 192.168.88.x) depuis un navigateur. Vous pouvez également utiliser SSH ou l'application mobile Mikrotik.

Que faire si je perds le mot de passe administrateur ?

Effectuez une réinitialisation d'usine en maintenant le bouton de réinitialisation pendant 10 secondes. Cela réinitialise le mot de passe à celui de l'autocollant. Si l'autocollant est illisible, contactez le support Mikrotik avec le numéro de série.

MODE D'EMPLOI Wireless Wire Cube Pro Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.13 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la sortie les exigences d'alimentation, de câblage et de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installé professionnellement.

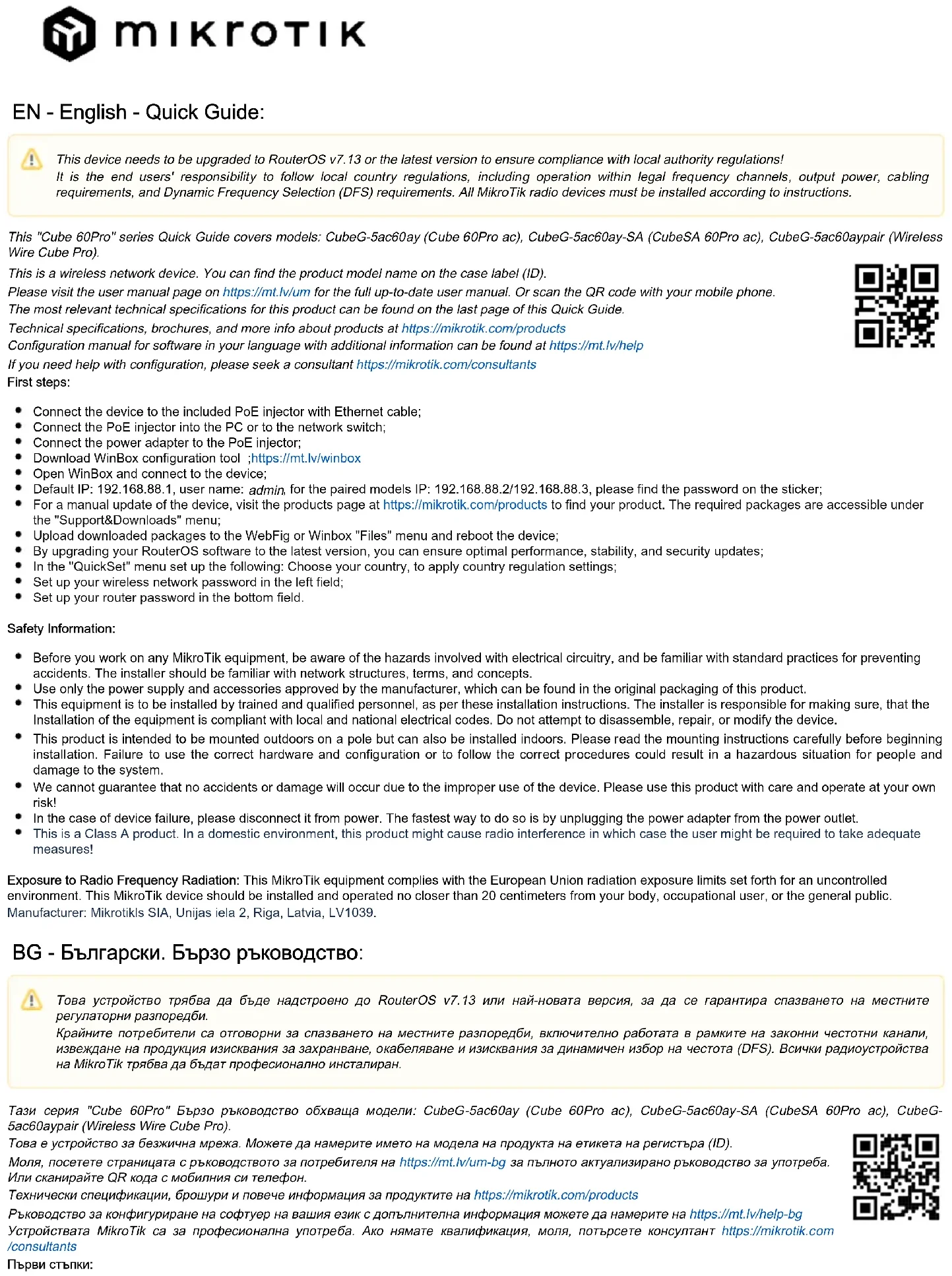

Ce guide rapide de la série "Cube 60Pro" couvre les modèles: CubeG-5ac60ay (Cube 60Pro ac), CubeG-5ac60ay-SA (CubeSA 60Pro ac), CubeG-5ac60aypair (Wireless Wire Cube Pro).

Il s'agit d'un périphérique réseau sans fil. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Spécifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez l'appareil à l'injecteur PoE fourni avec un câble Ethernet;
• Connectez l'injecteur PoE au PC ou au commutateur réseau;
• Connectez l'adaptateur d'alimentation à l'injecteur PoE;
• Téléchargez l'outil de configuration WinBox ;https://mt.lv/winbox
• Ouvrez WinBox et connectez-vous à l'appareil;
• IP par défaut: 192.168.88.1, nom d'utilisateur: admin, pour les modèles jumelés IP: 192.168.88.2/192.168.88.3, veuillez trouver le mot de passe sur l'autocollant;
• Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les paquets nécessaires sont accessibles dans le menu "Support&Downloads";
• Téléchargez les paquets téléchargés dans le menu "Files" de WebFig ou Winbox et redémarrez l'appareil;
• En mettant à jour votre logiciel RouterOS vers la dernière version, vous pouvez garantir des performances optimales, une stabilité et des mises à jour de sécurité;
• Dans le menu "QuickSet", configurez ce qui suit: Choisissez votre pays pour appliquer les paramètres de régulation du pays;
• Configurez le mot de passe de votre réseau sans fil dans le champ de gauche;
• Configurez le mot de passe de votre routeur dans le champ inférieur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
  • Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être monté à l'extérieur sur un poteau, mais peut également être installé à l'intérieur. Veuillez lire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration corrects ou de ne pas suivre les procédures correctes peut entraîner une situation dangereuse pour les personnes et endommager le système.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.
• Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre les mesures adéquates!

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements Union européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 20 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Unijas iela 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS v7.13 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

Cet appareil ne doit pas être utilisé sur un avion, sauf dans les conditions énumérées ISED RSS-210 Annex J.1.

IMPORTANT NOTE:

Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20cm de distance entre la source de rayonnement et votre corps.
