Wireless Wire Cube Pro - Маршрутизатор Mikrotik - Бесплатное руководство пользователя

Тип продукта	Наружный беспроводной маршрутизатор точка-точка
Бренд	Mikrotik
Модель	Wireless Wire Cube Pro (CubeG-5ac60aypair)
Размеры	Примерно 125 x 85 x 85 мм
Вес	Примерно 320 г
Питание	PoE (Power over Ethernet) 24 В с инжектором в комплекте
Энергопотребление	До 12 Вт (оценка)
Радиочастота	60 ГГц (диапазон 5 ГГц для обратной совместимости)
Максимальная пропускная способность	До 1 Гбит/с (реальная скорость зависит от расстояния)
Сетевые порты	1 x порт Ethernet Gigabit (RJ45)
Программная конфигурация	RouterOS v7.13 или новее, интерфейс WinBox/WebFig
Поддерживаемые протоколы	802.11ad, 802.11ac, IPv4, IPv6, мост, маршрутизация
Рабочая температура	От -40°C до +60°C (оценка)
Степень защиты	IP65 (устойчивость к непогоде)
Крепление	Крепление на столб (кронштейн в комплекте)
Обслуживание и очистка	Очищать мягкой сухой тканью. Не использовать химические средства.
Безопасность	Устанавливать на расстоянии не менее 20 см от тела. Использовать только прилагаемое питание.
Запчасти и ремонтопригодность	Не подлежит ремонту пользователем. Запасные части отсутствуют.
Общая информация	Производитель: Mikrotikls SIA, Латвия. Профессиональное использование.

Часто задаваемые вопросы - Wireless Wire Cube Pro Mikrotik

Как настроить Wireless Wire Cube Pro в первый раз?

Подключите устройство к входящему в комплект инжектору PoE с помощью кабеля Ethernet, затем соедините инжектор с вашим ПК или коммутатором. Используйте WinBox (скачивается с сайта Mikrotik) для подключения к IP по умолчанию: 192.168.88.2 или 192.168.88.3 для спаренных моделей. Имя пользователя admin, пароль указан на наклейке.

Какой пароль администратора по умолчанию?

Пароль по умолчанию указан на наклейке на устройстве. Для спаренных моделей каждый блок имеет свой пароль. Настоятельно рекомендуется сменить его при первоначальной настройке.

Как обновить прошивку маршрутизатора?

Загрузите последнюю версию RouterOS с сайта поддержки Mikrotik. Подключитесь через WinBox или WebFig, перейдите в меню Files, загрузите пакет и перезагрузите устройство. Убедитесь, что используете версию v7.13 или новее для соответствия требованиям.

Совместим ли Wireless Wire Cube Pro с частотами 5 ГГц?

Да, он работает в основном на 60 ГГц для соединений точка-точка, но также поддерживает диапазон 5 ГГц (802.11ac) для обратной совместимости или более коротких соединений.

Какое максимальное расстояние беспроводного соединения?

Дальность зависит от условий окружающей среды, но при прямой видимости Cube Pro может достигать нескольких километров. Высокие скорости (до 1 Гбит/с) типичны на расстояниях до 500 метров.

Можно ли использовать устройство внутри помещения?

Да, его можно использовать внутри помещения, хотя он предназначен для наружной установки. Убедитесь, что соблюдаются безопасные расстояния и местные правила использования радиочастот.

Как сбросить маршрутизатор до заводских настроек?

Удерживайте кнопку сброса (находится рядом с портами) в течение примерно 10 секунд, пока не начнет мигать индикатор. Устройство перезагрузится с настройками по умолчанию. Внимание: это действие удалит всю конфигурацию.

Какие световые индикаторы и что они означают?

Cube Pro имеет светодиодные индикаторы: Power (питание), Link/Act (активное Ethernet-соединение) и WLAN (беспроводное соединение установлено). Цвета и мигание могут различаться; обратитесь к руководству за подробностями.

Можно ли настроить маршрутизатор без WinBox?

Да, вы можете использовать веб-интерфейс (WebFig), перейдя по IP-адресу устройства (по умолчанию 192.168.88.x) в браузере. Также можно использовать SSH или мобильное приложение Mikrotik.

Что делать, если я потерял пароль администратора?

Выполните сброс до заводских настроек, удерживая кнопку сброса в течение 10 секунд. Это сбросит пароль на тот, что указан на наклейке. Если наклейка не читается, обратитесь в поддержку Mikrotik, указав серийный номер.

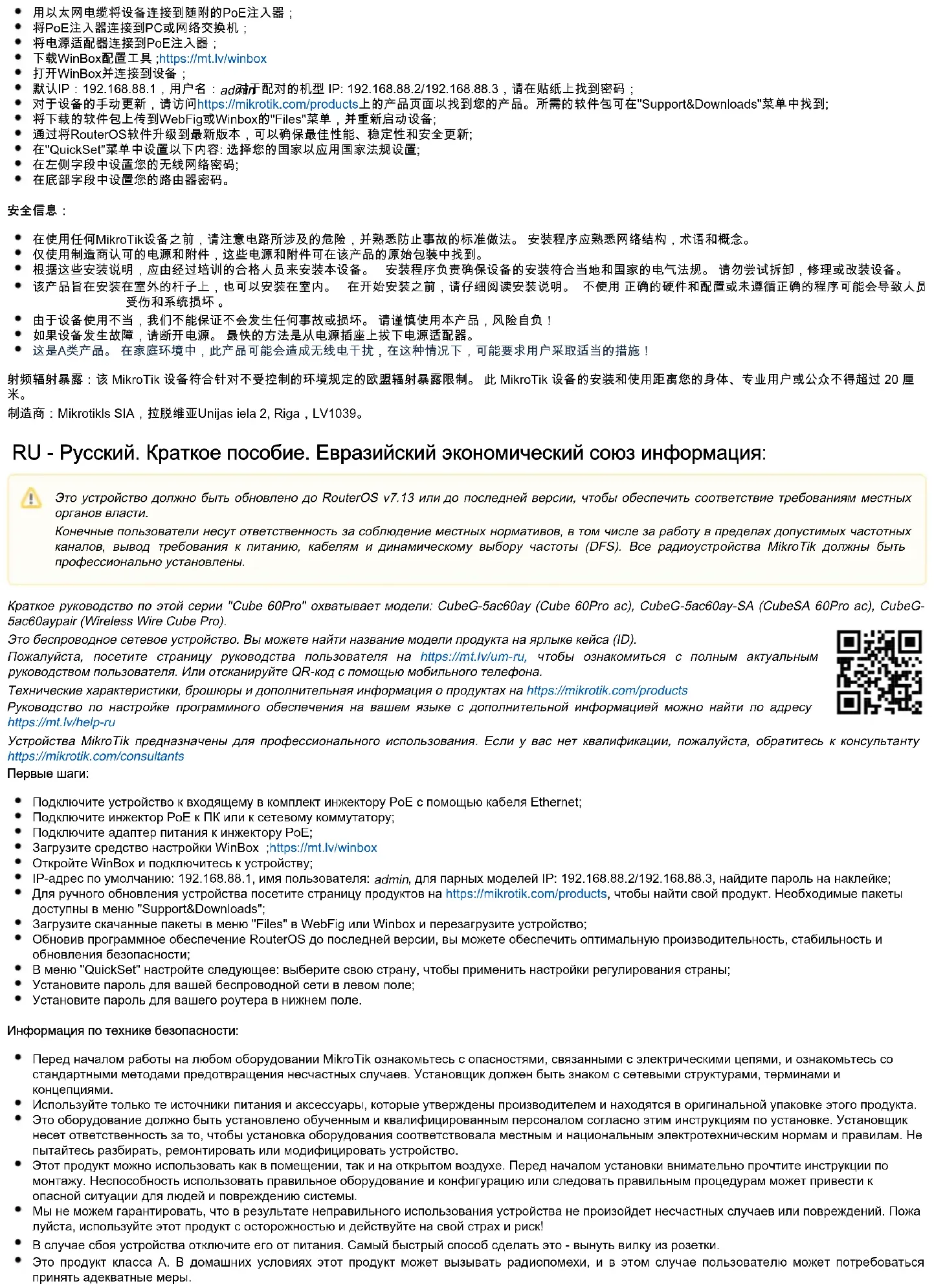

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Wireless Wire Cube Pro Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Unijas iela 2, Рига, Латвия, LV1039.

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство должно быть обновлено до RouterOS v7.13 или до последней версии, чтобы обеспечить соответствие требованиям местных органов власти.

Конечные пользователи несут ответственность за соблюдение местных нормативов, в том числе за работу в пределах допустимых частотных каналов, вывод требования к питанию, кабелям и динамическому выбору частоты (DFS). Все радиоустройства MikroTik должны быть профессионально установлены.

Краткое руководство по этой серии "Cube 60Pro" охватывает модели: CubeG-5ac60ay (Cube 60Pro ac), CubeG-5ac60ay-SA (CubeSA 60Pro ac), CubeG-5ac60aypair (Wireless Wire Cube Pro).

Это беспроводное сетевое устройство. Вы можете найти название модели продукта на ярлыке кейса (ID).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Технические характеристики, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Устройства MikroTik предназначены для профессионального использования. Если у вас нет квалификации, пожалуйста, обратитесь к консультанту https://mikrotik.com/consultants

Первые шаги:

• Подключите устройство к входящему в комплект инжектору PoE с помощью кабеля Ethernet;
- Подключите инжектор PoE к ПК или к сетевому коммутатору;
• Подключите адаптер питания к инжектору PoE;
• Загрузите средство настройки WinBox ;https://mt.lv/winbox
- Откройте WinBox и подключитесь к устройству;
IP-адрес по умолчанию: 192.168.88.1, имя пользователя: admin, для парных моделей IP: 192.168.88.2/192.168.88.3, найдите пароль на наклейке;
- Для ручного обновления устройства посетите страницу продуктов на https://mikrotik.com/products, чтобы найти свой продукт. Необходимые пакеты доступны в меню "Support&Downloads";
- Загрузите скачанные пакеты в меню "Files" в WebFig или Winbox и перезагрузите устройство;
- Обновив программное обеспечение RouterOS до последней версии, вы можете обеспечить оптимальную производительность, стабильность и обновления безопасности;
• В меню "QuickSet" настройте следующее: выберите свою страну, чтобы применить настройки регулирования страны;
- Установите пароль для вашей беспроводной сети в левом поле;
- Установите пароль для вашего роутера в нижнем поле.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт можно использовать как в помещении, так и на открытом воздухе. Перед началом установки внимательно прочтите инструкции по монтажу. Неспособность использовать правильное оборудование и конфигурацию или следовать правильным процедурам может привести к опасной ситуации для людей и повреждению системы.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.
• Это продукт класса А. В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
• Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
- Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
  • Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Воздействие радиочастотного излучения. Это устройство MikroTik должно быть установлено и эксплуатироваться не ближе 20 сантиметров от вашего тела, профессионального пользователя или широкой публики.

Производитель: Mikrotikls SIA, Рига, Латвия, LV1039.улица Унияс 2,

Рабочие каналы WIGig 58,32 ГГц, 60,48 ГГц, 62,64 ГГц. Доступные частотные каналы могут различаться в зависимости от модели и сертификации продукта.

Частотный диапазон: 5150-5350 МГц, 5850-6100 МГц. Доступные частотные каналы могут различаться в зависимости от модели продукта и сертификации.

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две последующие означают номер недели.

Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком ЕАС, как показано ниже:
