Type de produit	Commutateur réseau extérieur
Marque	Mikrotik
Modèle	CRS504-4XQ-OUT
Connectivité	4 ports 100G QSFP+
Options d'entrée d'alimentation	Jack DC (36-57 V CC), PoE sur port Ethernet (42.5-57 V CC), Borne 2 broches (36-57 V CC)
Spécifications de l'adaptateur secteur	48 V CC, 0.95 A
Indice de protection du boîtier	IP66
Température de fonctionnement	-33 °C à +70 °C
Montage	Extérieur sur poteau
Classification CEM	Classe A (usage professionnel)
Système d'exploitation	RouterOS
Mise à niveau minimale requise	RouterOS v7.10 ou version ultérieure
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Installation par personnel qualifié ; respecter les codes électriques locaux
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le support Mikrotik
Fabricant	Mikrotikls SIA, Unijas iela 2, Riga, Lettonie, LV1039

FOIRE AUX QUESTIONS - CRS504-4XQ-OUT Mikrotik

Quelle est l'alimentation requise pour le CRS504-4XQ-OUT ?

L'appareil accepte une alimentation en courant continu de 36 à 57 V via un jack DC, une entrée PoE sur port Ethernet (42.5-57 V) ou une borne à 2 broches. L'adaptateur secteur fourni délivre 48 V / 0.95 A.

Puis-je utiliser l'alimentation PoE ?

Oui, l'appareil supporte l'alimentation PoE sur le port Ethernet avec une tension de 42.5 à 57 V CC. Assurez-vous que votre source PoE est compatible.

Comment monter le commutateur en extérieur ?

Ce modèle est conçu pour un montage extérieur sur poteau. Utilisez le matériel de montage fourni et suivez les instructions de la notice. L'installateur doit être qualifié et respecter les codes électriques locaux.

Quel logiciel fait fonctionner l'appareil ?

Le CRS504-4XQ-OUT fonctionne sous RouterOS. Il doit être mis à jour vers la version v7.10 ou ultérieure pour être conforme aux réglementations locales.

Comment configurer l'appareil pour la première fois ?

Connectez votre PC à un port Ethernet, réglez votre adresse IP sur 192.168.88.2/24, puis ouvrez http://192.168.88.1 dans un navigateur. Utilisez WebFig ou WinBox. Le nom d'utilisateur est admin, sans mot de passe.

Que faire si l'adresse IP par défaut ne fonctionne pas ?

Utilisez WinBox et l'onglet Neighbors pour trouver l'appareil par son adresse MAC. Connectez-vous ensuite avec l'utilisateur admin.

Comment mettre à jour le logiciel ?

Téléchargez le dernier package RouterOS depuis le site Mikrotik pour votre modèle. Dans WebFig ou WinBox, allez dans Files et téléchargez le package. Redémarrez ensuite l'appareil.

L'appareil est-il résistant à l'eau ?

Oui, le boîtier possède un indice de protection IP66, ce qui le protège contre les projections d'eau et la poussière, adapté à une utilisation en extérieur.

Quelle est la température de fonctionnement ?

L'appareil peut fonctionner de -33 °C à +70 °C, ce qui le rend adapté aux conditions climatiques extrêmes.

Puis-je réparer l'appareil moi-même ?

Non, l'appareil n'est pas réparable par l'utilisateur. En cas de panne, débranchez l'alimentation et contactez le support Mikrotik. N'essayez pas de démonter ou modifier l'appareil.

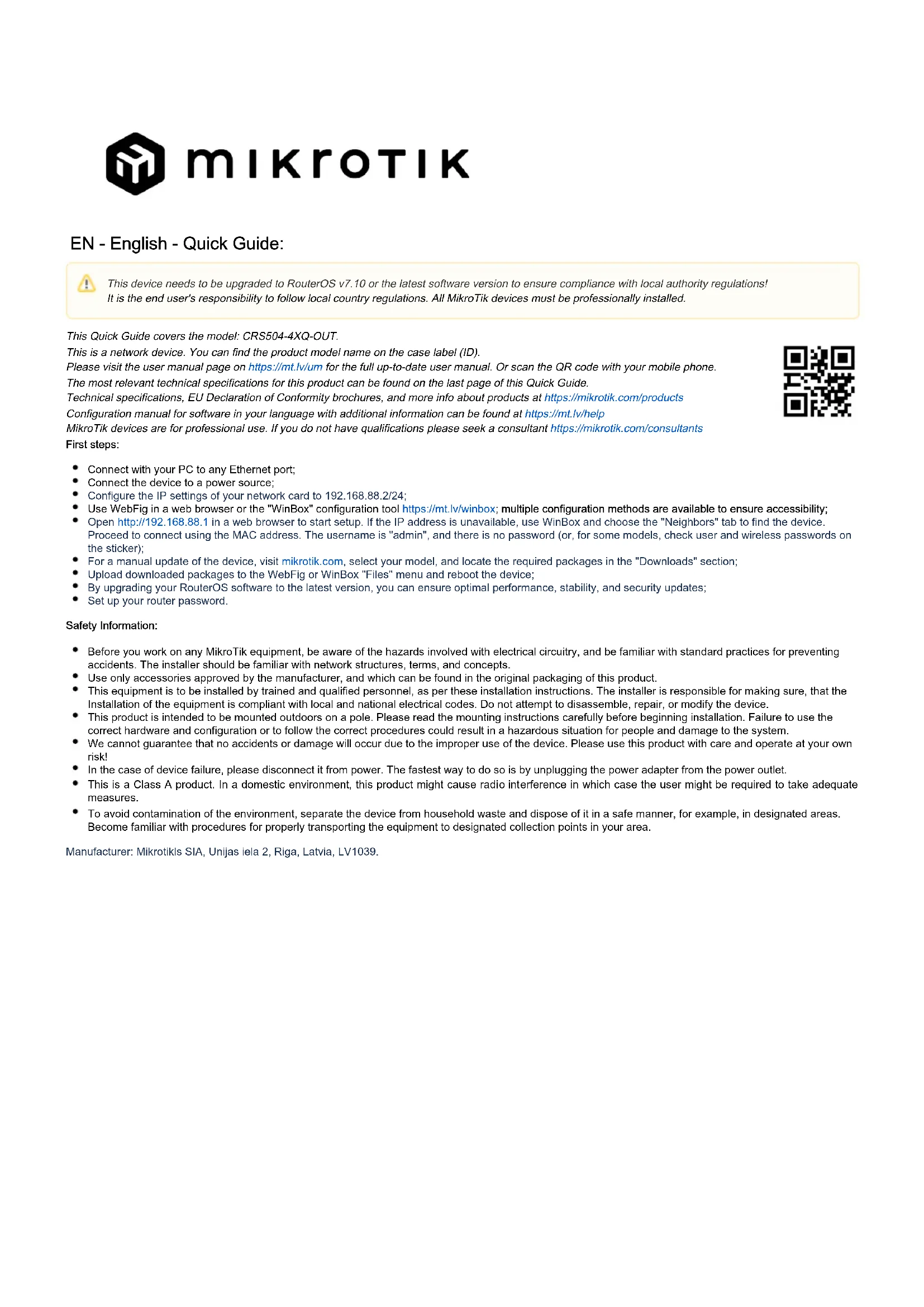

MODE D'EMPLOI CRS504-4XQ-OUT Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.10 ou la dernière version du logiciel pour garantir la conformité aux réglementations des autorités locales !

Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays. Tous les appareils MikroTik doivent être installé professionnellement.

Ce guide rapide couvre le modèle: CRS504-4XQ-OUT.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez-vous avec votre PC à n'importe quel port Ethernet;
• Connectez l'appareil à une source d'alimentation;
• Configurez les paramètres IP de votre carte réseau à 192.168.88.2/24 ;
• Utilisez WebFig dans un navigateur web ou l'outil de configuration "WinBox" https://mt.lv/winbox; plusieurs méthodes de configuration sont disponibles pour garantir l'accessibilité;
• Ouvrez http://192.168.88.1 dans un navigateur Web pour démarrer la configuration. Si l'adresse IP n'est pas disponible, utilisez WinBox et sélectionnez l'onglet "Neighbors" pour trouver le périphérique. Procédez à la connexion en utilisant l'adresse MAC. Le nom d'utilisateur est "admin", et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant) ;

- Pour une mise à jour manuelle de l'appareil, rendez-vous sur mikrotik.com, sélectionnez votre modèle et localisez les paquets requis dans la section "Downloads";

- Téléchargez les packages téléchargés dans le menu "Files" de WebFig ou WinBox et redémarrez l'appareil ;

- En mettant à jour votre logiciel RouterOS à la dernière version, vous pouvez assurer des performances optimales, la stabilité et des mises à jour de sécurité ;

- Configurez le mot de passe de votre routeur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être monté à l'extérieur sur un poteau. Veuillez lire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration appropriés ou de ne pas suivre les procédures correctes peut entraîner une situation dangereuse pour les personnes et endommager le système.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.
• Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates.
• Pour éviter la contamination de l'environnement, séparez l'appareil des déchets ménagers et éliminez-le de manière sûre, par exemple dans des zones désignées. Familiarisez-vous avec les procédures pour transporter correctement l'équipement vers les points de collecte désignés dans votre région.

Fabricant: Mikrotikls SIA, Unijas iela 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj uređaj treba nadograditi na RouterOS v7.10 ili najnoviju verziju softvera kako bi se osigurala usklađenost s propisima lokalnih vlasti! Odgovornost krajnjih korisnika je da slijede lokalne propise. Svi MikroTik uređaji moraju biti profesionalno instaliran.

Ovaj brzi vodič pokriva model: CRS504-4XQ-OUT.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:

(EN) Product Power Input Options(DE) Produkt StromquellenOptionen(FR) Options d'entrée d'alimentation du produit(IT) Opzioni di ingresso alimentazione del prodotto(ES) Opciones de entrada de energía del producto(RU) Параметры входной мощности продукта	(EN) Power Adapter Output Specification (V/A)(DE) Ausgangsspezifikationen des Gleichstromadapters, (V/A)(FR) Spécifications de sortie de l'adaptateur de courant continu, (V/A)(IT) Specifiche di uscita dell'adattatore di corrente continua, (V/A)(ES) Especificaciones de salida del adaptador de corriente continua, (V/A)(RU) Выходные характеристики адаптера постоянного тока, (B/A)		(EN) Degrees of protection provided by enclosure (IP Code)(DE) IP-Klasse des Gehäuses(FR) Classe IP du boîtier(IT) Classe IP della custodia(ES) Clase de IP del recinto(RU) Класс защиты корпуса IP	(EN) Operating Temperature(DE)Betriebstemperatur(FR) température de fonctionnement(IT) temperatura di esercizio(ES) Temperatura de funcionamiento(RU) Рабочая Температура
	Voltage, V Current, A
DC Jack (36 - 57 V DC)PoE in Ethernet Port (42.5 - 57 V DC)2 - PIN Terminal (36 - 57 V DC)	48 0.95 IP66 °..+70°C-33
