Тип продукта	Внешний сетевой коммутатор
Бренд	Mikrotik
Модель	CRS504-4XQ-OUT
Подключение	4 порта 100G QSFP+
Варианты ввода питания	Разъем DC (36-57 В пост. тока), PoE на порту Ethernet (42,5-57 В пост. тока), 2-контактная клемма (36-57 В пост. тока)
Характеристики адаптера питания	48 В пост. тока, 0,95 А
Степень защиты корпуса	IP66
Рабочая температура	-33 °C до +70 °C
Монтаж	Наружный на столбе
Классификация ЭМС	Класс A (профессиональное использование)
Операционная система	RouterOS
Минимально требуемое обновление	RouterOS v7.10 или новее
Обслуживание и очистка	Отключите перед очисткой; используйте мягкую сухую ткань
Безопасность	Установка квалифицированным персоналом; соблюдайте местные электротехнические нормы
Запасные части и ремонтопригодность	Не подлежит ремонту пользователем; обратитесь в службу поддержки Mikrotik
Производитель	Mikrotikls SIA, Unijas iela 2, Рига, Латвия, LV1039

Часто задаваемые вопросы - CRS504-4XQ-OUT Mikrotik

Какое питание требуется для CRS504-4XQ-OUT?

Устройство принимает питание постоянного тока от 36 до 57 В через разъем DC, вход PoE на порту Ethernet (42,5-57 В) или 2-контактную клемму. Прилагаемый адаптер питания выдает 48 В / 0,95 А.

Могу ли я использовать питание PoE?

Да, устройство поддерживает питание PoE на порту Ethernet с напряжением 42,5–57 В пост. тока. Убедитесь, что ваш источник PoE совместим.

Как установить коммутатор на улице?

Эта модель предназначена для наружной установки на столбе. Используйте прилагаемое монтажное оборудование и следуйте инструкциям в руководстве. Установщик должен быть квалифицирован и соблюдать местные электротехнические нормы.

Какое программное обеспечение управляет устройством?

CRS504-4XQ-OUT работает под управлением RouterOS. Он должен быть обновлен до версии v7.10 или новее для соответствия местным нормативным требованиям.

Как настроить устройство в первый раз?

Подключите компьютер к порту Ethernet, установите IP-адрес 192.168.88.2/24, затем откройте http://192.168.88.1 в браузере. Используйте WebFig или WinBox. Имя пользователя admin, без пароля.

Что делать, если IP-адрес по умолчанию не работает?

Используйте WinBox и вкладку Neighbors, чтобы найти устройство по его MAC-адресу. Затем войдите с именем пользователя admin.

Как обновить программное обеспечение?

Загрузите последний пакет RouterOS с сайта Mikrotik для вашей модели. В WebFig или WinBox перейдите в Files и загрузите пакет. Затем перезагрузите устройство.

Устройство водонепроницаемо?

Да, корпус имеет степень защиты IP66, что защищает его от брызг воды и пыли, подходит для использования на открытом воздухе.

Какова рабочая температура?

Устройство может работать от -33 °C до +70 °C, что делает его пригодным для экстремальных климатических условий.

Могу ли я отремонтировать устройство самостоятельно?

Нет, устройство не подлежит ремонту пользователем. В случае неисправности отключите питание и обратитесь в службу поддержки Mikrotik. Не пытайтесь разбирать или модифицировать устройство.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CRS504-4XQ-OUT Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Unijas iela 2, Рига, Латвия, LV1039.

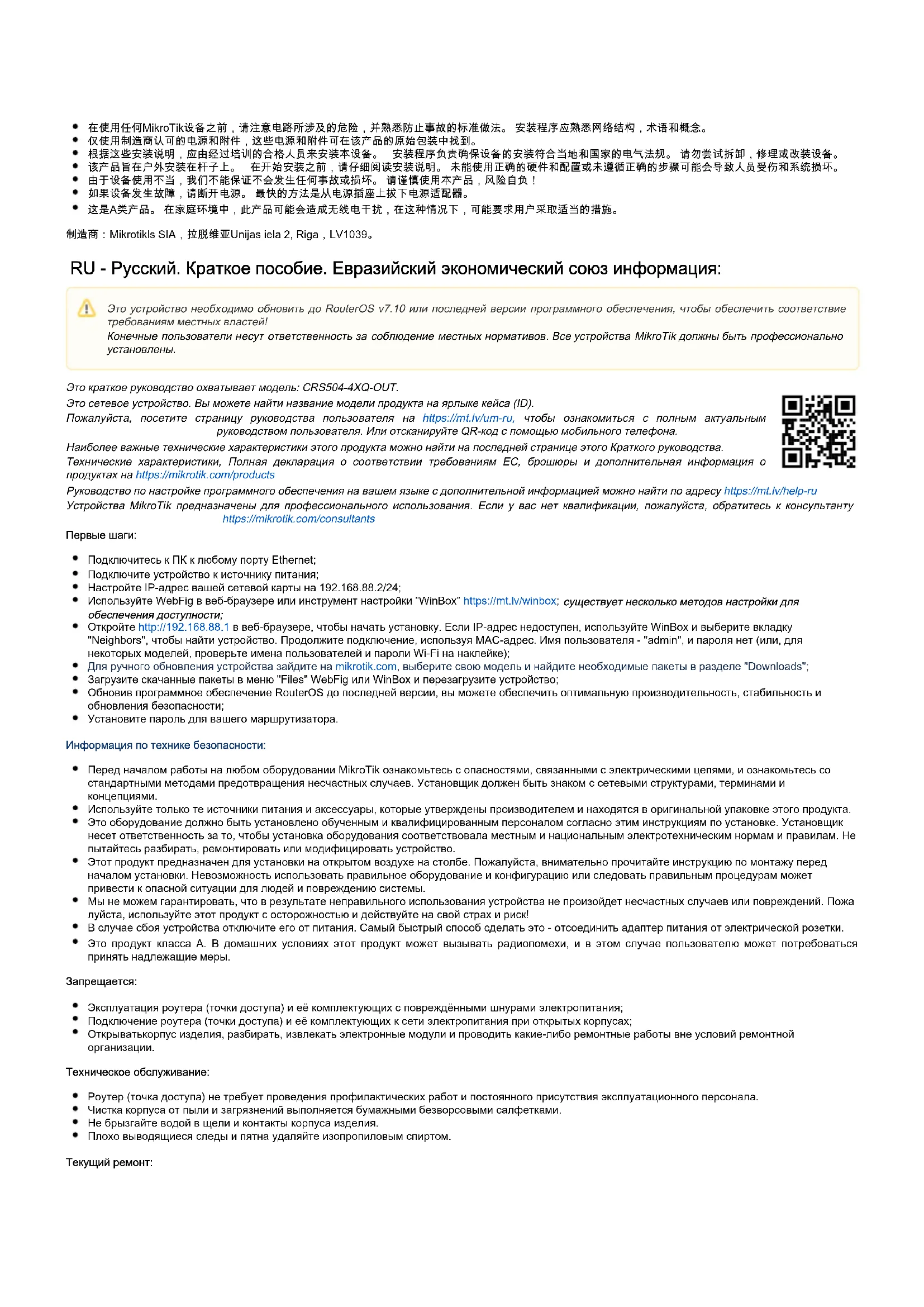

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство необходимо обновить до RouterOS v7.10 или последней версии программного обеспечения, чтобы обеспечить соответствие требованиям местных властей!

Конечные пользователи несут ответственность за соблюдение местных нормативов. Все устройства MikroTik должны быть профессионально установлены.

Это краткое руководство охватывает модель: CRS504-4XQ-OUT.

Это сетевое устройство. Вы можете найти название модели продукта на ярлыке кейса (ID).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Технические характеристики, Полная декларация о соответствии требованиям ЕС, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Устройства MikroTik предназначены для профессионального использования. Если у вас нет квалификации, пожалуйста, обратитесь к консультанту https://mikrotik.com/consultants

Первые шаги:

• Подключитесь к ПК к любому порту Ethernet;
- Подключите устройство к источнику питания;
- Настройте IP-адрес вашей сетевой карты на 192.168.88.2/24;
- Используйте WebFig в веб-браузере или инструмент настройки "WinBox" https://mt.lv/winbox; существует несколько методов настройки для обеспечения доступности;
- Откройте http://192.168.88.1 в веб-браузере, чтобы начать установку. Если IP-адрес недоступен, используйте WinBox и выберите вкладку "Neighbors", чтобы найти устройство. Продолжите подключение, используя MAC-адрес. Имя пользователя - "admin", и пароля нет (или, для некоторых моделей, проверьте имена пользователей и пароли Wi-Fi на наклейке);
- Для ручного обновления устройства зайдите на mikrotik.com, выберите свою модель и найдите необходимые пакеты в разделе "Downloads";
- Загрузите скачанные пакеты в меню "Files" WebFig или WinBox и перезагрузите устройство;
- Обновив программное обеспечение RouterOS до последней версии, вы можете обеспечить оптимальную производительность, стабильность и обновления безопасности;
- Установите пароль для вашего маршрутизатора.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт предназначен для установки на открытом воздухе на столбе. Пожалуйста, внимательно прочитайте инструкцию по монтажу перед началом установки. Невозможность использовать правильное оборудование и конфигурацию или следовать правильным процедурам может привести к опасной ситуации для людей и повреждению системы.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - отсоединить адаптер питания от электрической розетки.
• Это продукт класса А. В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять надлежащие меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
• Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
- Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
  • Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Производитель: Mikrotikls SIA, Рига, Латвия, LV1039. улица Унияс 2,

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две последующие означают номер недели.

Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве.

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком EAC, как показано ниже:
