Type de produit	Commutateur réseau géré
Marque	Mikrotik
Modèle	CRS518-16XS-2XQ-RM
Ports	16 x SFP+ 10 Gbit/s, 2 x QSFP+ 40 Gbit/s
Capacité de commutation	560 Gbit/s (sans blocage)
Alimentation	AC 100-240 V, 50/60 Hz, redondant en option
Consommation maximale	65 W
Dimensions (L x P x H)	443 x 300 x 44 mm (1U)
Poids	6 kg
Matériau du boîtier	Métal
Refroidissement	Ventilateurs intégrés
Température de fonctionnement	-20 °C à +60 °C
Humidité relative	5 % à 95 % (sans condensation)
Système d'exploitation	RouterOS (niveau 5)
Mémoire	1 Go RAM, 512 Mo de stockage flash
Fonctions principales	Routage L3, VLAN, QoS, VPN, pare-feu, DHCP
Installation	Montage en rack 19 pouces (support inclus)
Sécurité	Mise à niveau vers RouterOS v7.8 ou ultérieure requise pour conformité
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et non pelucheux
Pièces détachées et réparabilité	Non réparable par l'utilisateur, contacter le support technique

FOIRE AUX QUESTIONS - CRS518-16XS-2XQ-RM Mikrotik

Comment connecter l'appareil pour la première fois ?

Connectez votre ordinateur à un port Ethernet du commutateur. Mettez votre ordinateur en adresse IP 192.168.88.2 avec masque 255.255.255.0. Ouvrez un navigateur et allez à 192.168.88.1. Connectez-vous avec admin (pas de mot de passe). Suivez l'assistant de configuration.

Quel est le mot de passe par défaut ?

Le nom d'utilisateur par défaut est admin et il n'y a aucun mot de passe par défaut. Il est fortement recommandé d'en définir un lors de la première configuration.

Quels types de câbles puis-je utiliser pour les ports SFP+ et QSFP+ ?

Les ports SFP+ acceptent les modules optiques ou cuivre 10 Gbit/s (SFP+). Les ports QSFP+ acceptent les modules 40 Gbit/s (QSFP+). Utilisez des câbles en cuivre ou fibre compatibles.

Comment mettre à jour le système d'exploitation RouterOS ?

Depuis l'interface web, allez dans System > Software et cliquez sur Check for updates. Ou téléchargez la dernière version depuis le site Mikrotik et installez-la via Files.

Puis-je alimenter le commutateur avec une source DC ?

Non, l'appareil est conçu pour une alimentation AC 100-240 V. N'utilisez que l'adaptateur fourni ou un bloc d'alimentation certifié par le fabricant.

Quelle est la signification des voyants lumineux ?

Le voyant Power indique l'alimentation. Les voyants Link/Act sur chaque port s'allument en vert lorsque la liaison est établie et clignotent en cas d'activité.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière, puis allumez l'appareil. Relâchez le bouton après que le voyant clignote. La configuration sera effacée.

Le commutateur supporte-t-il le montage en rack ?

Oui, le modèle CRS518-16XS-2XQ-RM est prévu pour un montage en rack 19 pouces (1U). Des équerres de montage sont incluses.

Quelle est la plage de température de fonctionnement ?

La température de fonctionnement est de -20 °C à +60 °C. Évitez de placer l'appareil dans un environnement très chaud ou humide.

Comment configurer un VLAN sur ce commutateur ?

Utilisez l'interface web ou Winbox. Allez dans Bridge > VLAN pour créer des VLANs. Attribuez les ports aux VLANs via Ports. Vous pouvez aussi configurer le routage inter-VLAN si nécessaire.

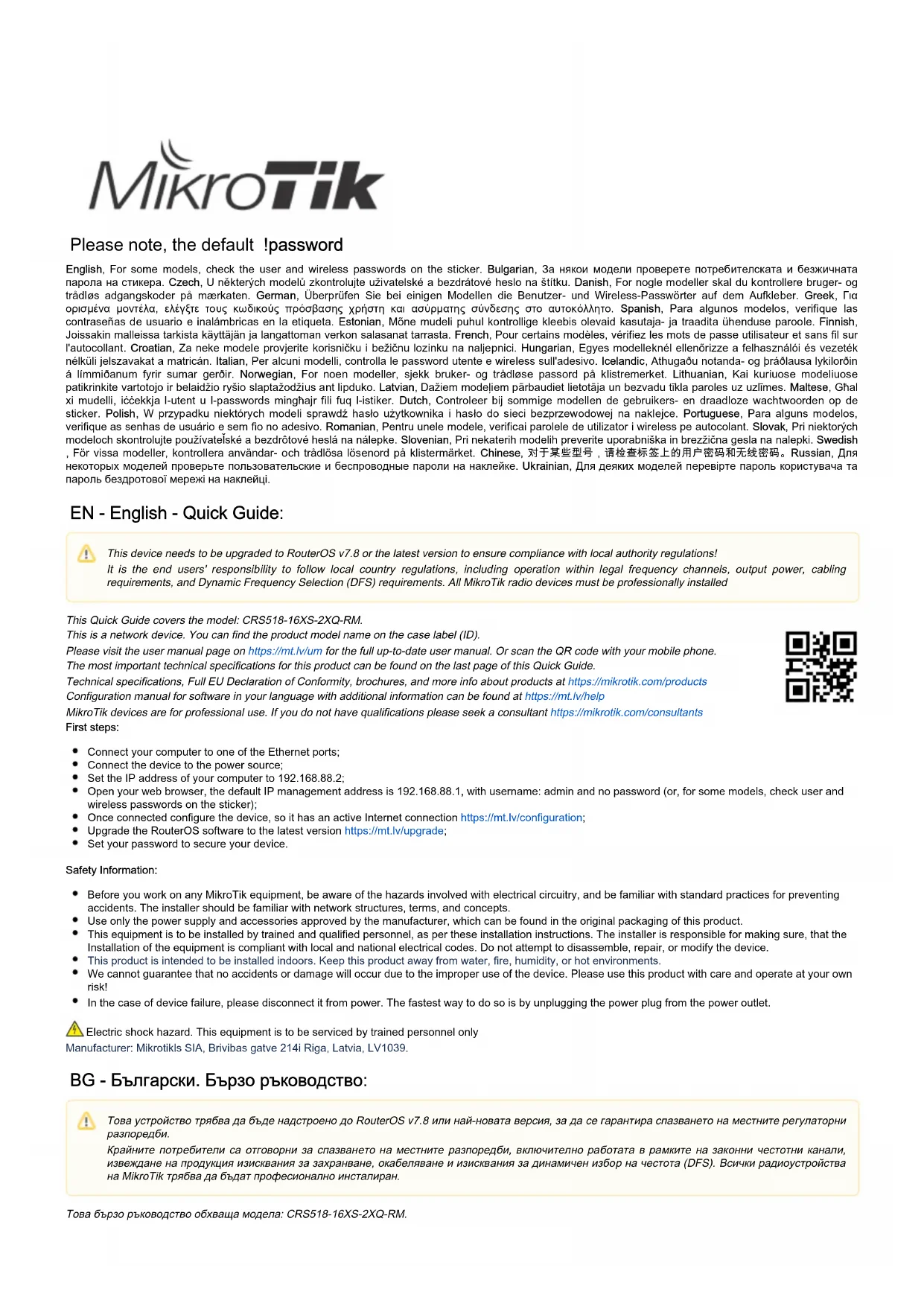

MODE D'EMPLOI CRS518-16XS-2XQ-RM Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.8 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la sortie les exigences d'alimentation, de câblage et de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installé professionnellement.

Ce guide rapide couvre le modèle: CRS518-16XS-2XQ-RM.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez votre ordinateur à l'un des ports Ethernet;
• Connectez l'appareil à la source d'alimentation;
  • Définissez une adresse IP de votre ordinateur sur 192.168.88.2;
• Ouvrez votre navigateur Web, l'adresse IP de gestion par défaut est 192.168.88.1, avec le nom d'utilisateur admin et aucun mot de passe;
• Une fois connecté, configurez l'appareil pour qu'il dispose d'une connexion Internet active https://mt.lv/configuration-fr;
• Mettez à niveau le logiciel RouterOS vers la dernière version https://mt.lv/upgrade-fr;
• Configurez votre mot de passe pour sécuriser l'appareil.

Information sur la sécurité:

- Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.

• Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.

- Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.

- Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.

- Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!

- En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher la fiche d'alimentation de la prise de courant.

Risque de choc électrique. Cet équipement doit être entretenu uniquement par du personnel qualifié Fabricant: Mikrotikls SIA, Brivibas gatve 214i Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS v7.8 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (B) / NMB-003 (B)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques /(IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:

(EN) Product Power Input Options

(FR) Options d'entrée d'alimentation du produit

(FR) Classe IP du boîtier

(FR) température de fonctionnement
