Тип продукта	Управляемый сетевой коммутатор
Бренд	Mikrotik
Модель	CRS518-16XS-2XQ-RM
Порты	16 x SFP+ 10 Гбит/с, 2 x QSFP+ 40 Гбит/с
Коммутационная способность	560 Гбит/с (без блокировки)
Питание	AC 100-240 В, 50/60 Гц, опционально резервирование
Максимальное потребление	65 Вт
Размеры (Ш x Г x В)	443 x 300 x 44 мм (1U)
Вес	6 кг
Материал корпуса	Металл
Охлаждение	Встроенные вентиляторы
Рабочая температура	-20 °C до +60 °C
Относительная влажность	5 % до 95 % (без конденсации)
Операционная система	RouterOS (уровень 5)
Память	1 ГБ ОЗУ, 512 МБ флэш-памяти
Основные функции	Маршрутизация L3, VLAN, QoS, VPN, брандмауэр, DHCP
Установка	Монтаж в стойку 19 дюймов (крепление в комплекте)
Безопасность	Требуется обновление до RouterOS v7.8 или новее для соответствия
Обслуживание и чистка	Отключите устройство, протрите сухой безворсовой тканью
Запчасти и ремонтопригодность	Не подлежит ремонту пользователем, обратитесь в техническую поддержку

Часто задаваемые вопросы - CRS518-16XS-2XQ-RM Mikrotik

Как подключить устройство в первый раз?

Подключите компьютер к порту Ethernet коммутатора. Установите IP-адрес компьютера 192.168.88.2 с маской 255.255.255.0. Откройте браузер и перейдите по адресу 192.168.88.1. Войдите с именем admin (без пароля). Следуйте инструкциям мастера настройки.

Какой пароль по умолчанию?

Имя пользователя по умолчанию admin, и пароля по умолчанию нет. Настоятельно рекомендуется установить пароль при первой настройке.

Какие типы кабелей можно использовать для портов SFP+ и QSFP+?

Порты SFP+ поддерживают оптические или медные модули 10 Гбит/с (SFP+). Порты QSFP+ поддерживают модули 40 Гбит/с (QSFP+). Используйте совместимые медные или оптоволоконные кабели.

Как обновить операционную систему RouterOS?

Через веб-интерфейс перейдите в System > Software и нажмите Check for updates. Или загрузите последнюю версию с сайта Mikrotik и установите через Files.

Могу ли я питать коммутатор от источника постоянного тока?

Нет, устройство рассчитано на питание AC 100-240 В. Используйте только прилагаемый адаптер или блок питания, сертифицированный производителем.

Что означают световые индикаторы?

Индикатор Power указывает на наличие питания. Индикаторы Link/Act на каждом порту загораются зеленым при установлении соединения и мигают при активности.

Как сбросить коммутатор до заводских настроек?

Удерживайте кнопку Reset на задней панели, затем включите устройство. Отпустите кнопку после мигания индикатора. Конфигурация будет удалена.

Поддерживает ли коммутатор монтаж в стойку?

Да, модель CRS518-16XS-2XQ-RM предназначена для монтажа в стойку 19 дюймов (1U). В комплекте идут монтажные кронштейны.

Каков диапазон рабочих температур?

Рабочая температура от -20 °C до +60 °C. Избегайте размещения устройства в очень жаркой или влажной среде.

Как настроить VLAN на этом коммутаторе?

Используйте веб-интерфейс или Winbox. Перейдите в Bridge > VLAN для создания VLAN. Назначьте порты VLAN через Ports. При необходимости можно также настроить межсетевую маршрутизацию VLAN.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CRS518-16XS-2XQ-RM Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Brivibas gatve 214i Pira, Латвия, LV1039.

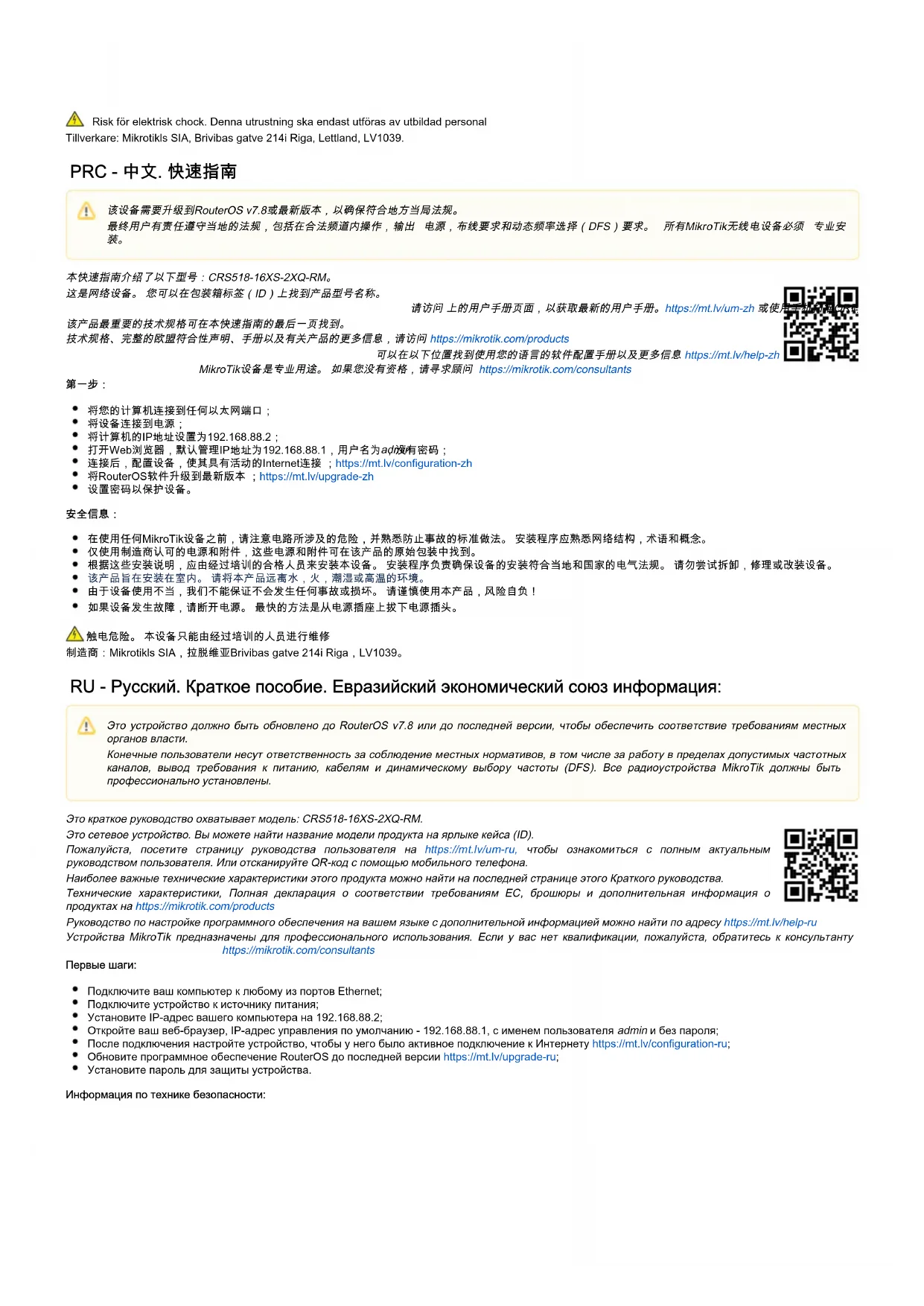

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство должно быть обновлено до RouterOS v7.8 или до последней версии, чтобы обеспечить соответствие требованиям местных органов власти.

Конечные пользователи несут ответственность за соблюдение местных нормативов, в том числе за работу в пределах допустимых частотных каналов, вывод требования к питанию, кабелям и динамическому выбору частоты (DFS). Все радиоустройства MikroTik должны быть профессионально установлены.

Это краткое руководство охватывает модель: CRS518-16XS-2XQ-RM.

Это сетевое устройство. Вы можете найти название модели продукта на ярлыке кейса (ID).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Технические характеристики, Полная декларация о соответствии требованиям ЕС, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Устройства MikroTik предназначены для профессионального использования. Если у вас нет квалификации, пожалуйста, обратитесь к консультанту https://mikrotik.com/consultants

Первые шаги:

• Подключите ваш компьютер к любому из портов Ethernet;
• Подключите устройство к источнику питания;
- Установите IP-адрес вашего компьютера на 192.168.88.2;
- Откройте ваш веб-браузер, IP-адрес управления по умолчанию - 192.168.88.1, с именем пользователя admin и без пароля;
• После подключения настройте устройство, чтобы у него было активное подключение к Интернету https://mt.lv/configuration-ru;
- Обновите программное обеспечение RouterOS до последней версии https://mt.lv/upgrade-ru;
- Установите пароль для защиты устройства.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт предназначен для установки в помещении. Держите этот продукт вдали от воды, огня, влаги или горячих сред.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
  • Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
• Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
• Срок устранения недостатков товара не может превышать сорок пять дней.
• Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

⚠️ Опасность поражения электрическим током. Это оборудование должно обслуживаться только обученным персоналом. Производитель: Mikrotikls SIA, Бривибас гатве 214i Рига, Латвия, LV1039.

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две последующие означают номер недели.

Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе. Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве Информация об импортерах продукции MikroTik в Российскую Федерацию: https://mikrotik.com/buy/europe/russia Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком EAC, как показано ниже:

(RU) Варианты входной мощности продукта

2 AC inputs (100-240 V AC) IP20 0°..+70°C-

(RU) Класс защиты корпуса IP

(RU) Рабочая Температура
