Caractéristiques Techniques	Détails
Type de perceuse	Perceuse à percussion
Puissance	800 W
Vitesse à vide	0 - 2800 tr/min
Couple maximal	30 Nm
Capacité de perçage dans le béton	13 mm
Capacité de perçage dans le métal	13 mm
Capacité de perçage dans le bois	30 mm
Poids	2,5 kg
Système de mandrin	Mandrin auto-serrant
Utilisation	Idéale pour le perçage dans divers matériaux, y compris le béton, le métal et le bois.
Maintenance	Nettoyer régulièrement le mandrin et vérifier l'état des charbons.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation.
Informations Générales	Produit conçu pour un usage professionnel et amateur, offrant une bonne ergonomie.

FOIRE AUX QUESTIONS - EV 13 F-H3 Narex

Comment changer la mèche de la perceuse Narex EV 13 F-H3 ?

Pour changer la mèche, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez la nouvelle mèche dans le mandrin et serrez-le en tournant dans le sens des aiguilles d'une montre.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que la perceuse est connectée à une source d'alimentation fonctionnelle. Assurez-vous également que l'interrupteur est en position 'ON' et que le câble d'alimentation n'est pas endommagé.

Comment régler la vitesse de la perceuse Narex EV 13 F-H3 ?

La perceuse dispose d'un variateur de vitesse. Tournez le bouton de réglage de la vitesse pour augmenter ou diminuer la vitesse de rotation selon vos besoins.

Comment nettoyer ma perceuse après utilisation ?

Débranchez la perceuse et utilisez un chiffon sec pour nettoyer l'extérieur. Pour les orifices d'aération, utilisez une brosse douce pour enlever la poussière et les débris.

Quels types de mèches puis-je utiliser avec la Narex EV 13 F-H3 ?

Vous pouvez utiliser des mèches à bois, à métal et à béton, tant qu'elles sont compatibles avec le mandrin de la perceuse.

Comment puis-je éviter la surchauffe de ma perceuse ?

Pour éviter la surchauffe, ne laissez pas la perceuse fonctionner en continu pendant de longues périodes. Faites des pauses régulières et assurez-vous que les orifices d'aération ne sont pas obstrués.

Est-il normal que la perceuse vibre pendant l'utilisation ?

Un certain niveau de vibration est normal, mais si la vibration est excessive, cela peut indiquer un problème avec la mèche ou un déséquilibre. Vérifiez la mèche et remplacez-la si nécessaire.

Quel type de lubrifiant dois-je utiliser pour ma perceuse ?

Utilisez un lubrifiant léger adapté pour les outils électriques. Évitez d'utiliser des lubrifiants lourds qui peuvent attirer la poussière et les débris.

Où puis-je trouver des pièces de rechange pour la Narex EV 13 F-H3 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement sur le site web du fabricant.

Comment savoir si ma perceuse est sous garantie ?

Vérifiez la documentation fournie avec votre perceuse ou consultez le site web du fabricant pour les détails sur la garantie.

MODE D'EMPLOI EV 13 F-H3 Narex

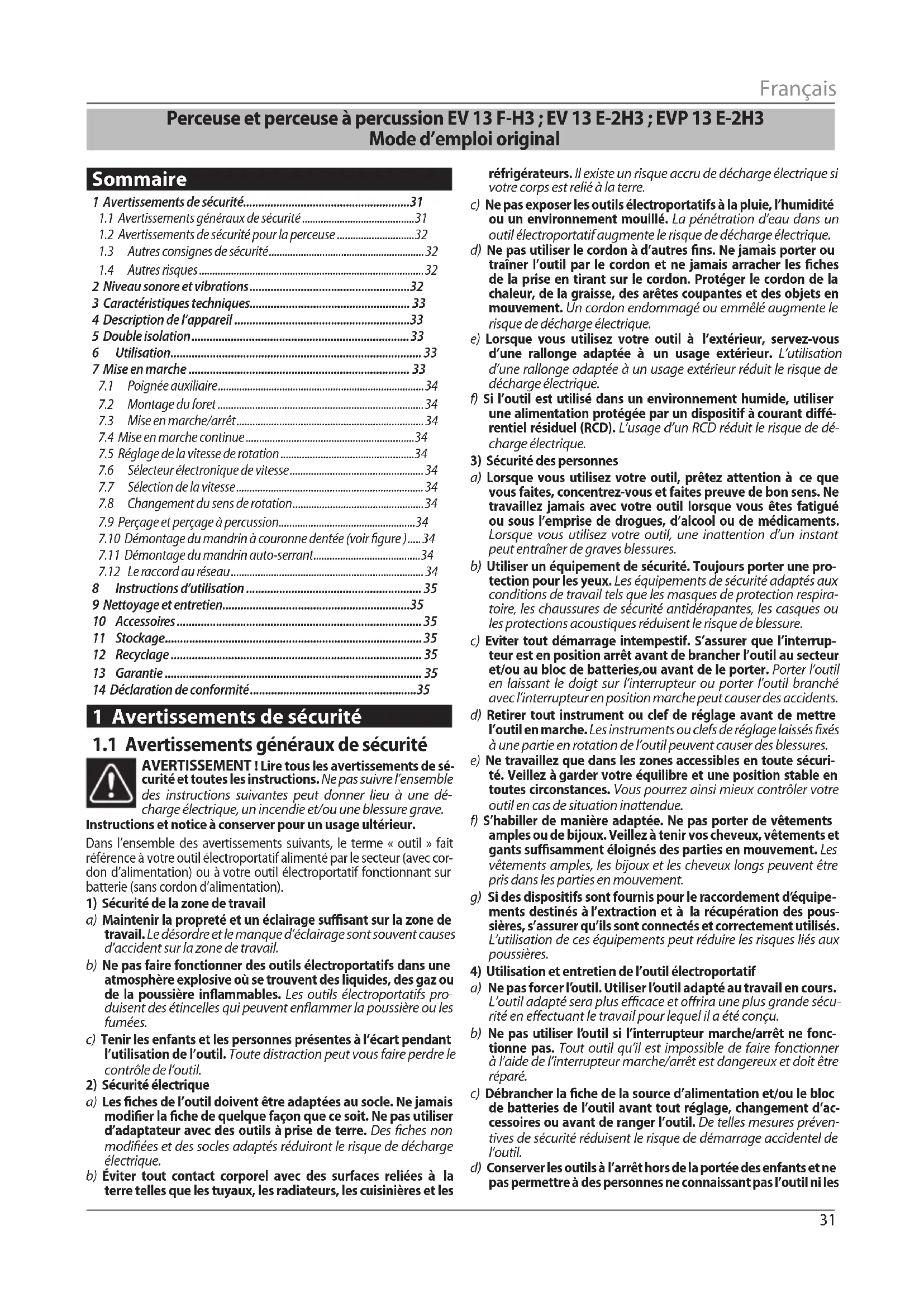

Perceuse et perceuse à percussion EV13F-H3; EV13E-2H3; EVP13E-2H3 Mode d’emploi original Sommaire 1 Avertissements de sécurité ....................................................... 31

1.1 Avertissements généraux de sécurité ..........................................31

1.2 Avertissements de sécurité pour la perceuse .............................32

7.6 Sélecteur électronique de vitesse .................................................. 34

7.10 Démontage du mandrin à couronne dentée (voir figure ) ..... 34

7.11 Démontage du mandrin auto-serrant ........................................34

7.12 Le raccord au réseau ........................................................................ 34

• 8 Instructions d’utilisation p. 35
• 9 Nettoyage et entretien p. 35
• 10 Accessoires p. 35
• 11 Stockage p. 35
• 12 Recyclage p. 35
• 13 Garantie p. 35
• 14 Déclaration de conformité 1 Avertissements de sécurité p. 35

1.1 Avertissements généraux de sécurité

AVERTISSEMENT ! Lire tous les avertissements de sé- curité et toutes les instructions. Ne pas suivre l’ensemble des instructions suivantes peut donner lieu à une dé- charge électrique, un incendie et/ou une blessure grave. Instructions et notice àconserver pour un usage ultérieur. Dans l’ensemble des avertissements suivants, le terme « outil » fait référence àvotre outil électroportatif alimenté par le secteur (avec cor- don d’alimentation) ou àvotre outil électroportatif fonctionnant sur batterie (sans cordon d’alimentation)

1) Sécurité de la zone de travail

a) Maintenir la propreté et un éclairage suffisant sur la zone de travail. Le désordre et le manque d’éclairage sont souvent causes d’accident sur la zone de travail. b) Ne pas faire fonctionner des outils électroportatifs dans une atmosphère explosive où se trouvent des liquides, des gaz ou de la poussière inflammables. Les outils électroportatifs pro- duisent des étincelles qui peuvent enflammer la poussière ou les fumées. c) Tenir les enfants et les personnes présentes àl’écart pendant l’utilisation de l’outil. Toute distraction peut vous faire perdre le contrôle de l’outil.

2) Sécurité électrique

a) Les fiches de l’outil doivent être adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateur avec des outils àprise de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de décharge électrique. b) Éviter tout contact corporel avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de décharge électrique si votre corps est relié à la terre. c) Ne pas exposer les outils électroportatifs àla pluie, l’humidité ou un environnement mouillé. La pénétration d’eau dans un outil électroportatif augmente le risque de décharge électrique. d) Ne pas utiliser le cordon àd’autres fins. Ne jamais porter ou traîner l’outil par le cordon et ne jamais arracher les fiches de la prise en tirant sur le cordon. Protéger le cordon de la chaleur, de la graisse, des arêtes coupantes et des objets en mouvement. Un cordon endommagé ou emmêlé augmente le risque de décharge électrique. e) Lorsque vous utilisez votre outil à l’extérieur, servez-vous d’une rallonge adaptée à un usage extérieur. L’utilisation d’une rallonge adaptée à un usage extérieur réduit le risque de décharge électrique. f) Si l’outil est utilisé dans un environnement humide, utiliser une alimentation protégée par un dispositif àcourant diffé- rentiel résiduel (RCD). L’usage d’un RCD réduit le risque de dé- charge électrique.

3) Sécurité des personnes

a) Lorsque vous utilisez votre outil, prêtez attention à ce que vous faites, concentrez-vous et faites preuve de bon sens. Ne travaillez jamais avec votre outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Lorsque vous utilisez votre outil, une inattention d’un instant peut entraîner de graves blessures. b) Utiliser un équipement de sécurité. Toujours porter une pro- tection pour les yeux. Les équipements de sécurité adaptés aux conditions de travail tels que les masques de protection respira- toire, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques réduisent le risque de blessure. c) Eviter tout démarrage intempestif. S’assurer que l’interrup- teur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries,ou avant de le porter. Porter l’outil en laissant le doigt sur l’interrupteur ou porter l’outil branché avec l’interrupteur en position marche peut causer des accidents. d) Retirer tout instrument ou clef de réglage avant de mettre l’outil en marche. Les instruments ou clefs de réglage laissés fixés à une partie en rotation de l’outil peuvent causer des blessures. e) Ne travaillez que dans les zones accessibles en toute sécuri- té. Veillez àgarder votre équilibre et une position stable en toutes circonstances. Vous pourrez ainsi mieux contrôler votre outil en cas de situation inattendue. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Veillez àtenir vos cheveux, vêtements et gants suffisamment éloignés des parties en mouvement. Les vêtements amples, les bijoux et les cheveux longs peuvent être pris dans les parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d’équipe- ments destinés àl’extraction et à la récupération des pous- sières, s’assurer qu’ils sont connectés et correctement utilisés. L’utilisation de ces équipements peut réduire les risques liés aux poussières.

4) Utilisation et entretien de l’outil électroportatif

a) Ne pas forcer l’outil. Utiliser l’outil adapté au travail en cours. L’outil adapté sera plus efficace et offrira une plus grande sécu- rité en effectuant le travail pour lequel il a été conçu. b) Ne pas utiliser l’outil si l’interrupteur marche/arrêt ne fonc- tionne pas. Tout outil qu’il est impossible de faire fonctionner à l’aide de l’interrupteur marche/arrêt est dangereux et doit être réparé. c) Débrancher la fiche de la source d’alimentation et/ou le bloc de batteries de l’outil avant tout réglage, changement d’ac- cessoires ou avant de ranger l’outil. De telles mesures préven- tives de sécurité réduisent le risque de démarrage accidentel de l’outil. d) Conserver les outils àl’arrêt hors de la portée des enfants et ne pas permettre àdes personnes ne connaissant pas l’outil ni lesFrançais

présentes instructions de le faire fonctionner. Il est dangereux de laisser l’outil entre les mains d’utilisateurs inexpérimentés. e) Respecter les consignes de maintenance de l’outil. Vérifier que les parties mobiles ne sont ni mal ajustées ni bloquées et qu’il n’y ani pièces cassées ni toute autre anomalie pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. Les outils mal entretenus sont la cause de nombreux accidents. f) Garder affûtés et propres les outils destinés àla découpe. Des outils destinés à la découpe correctement entretenus, avec des pièces coupantes affûtées, sont moins susceptibles de se bloquer dans les matériaux et sont plus faciles à contrôler. g) Utiliser l’outil, les accessoires, les instruments de travail etc., conformément à ces instructions et de la manière précise indiquée pour cet outil en particulier en tenant compte des conditions de travail et du travail àréaliser. Utiliser l’outil pour effectuer d’autres tâches que celles auxquelles il est destiné peut donner lieu à des situations dangereuses.

5) Maintenance et entretien

a) Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Vous assure- rez ainsi le même niveau de sécurité de votre outil qu’avant sa réparation.

1.2 Avertissements de sécurité pour la

perceuse a) Porter des protections auditives lors du perçage avec une perceuse à percussion. L’exposition au bruit peut entraîner une perte de l’audition. b) Utiliser la poignée auxiliaire proposée avec l’outil. La perte de contrôle peut entraîner des blessures.

1.3 Autres consignes de sécurité

– Contrôler régulièrement le connecteur et le câble, et, en cas d’endommagement, les faire remplacer par un atelier du service après-vente agréé. – Lors du branchement au réseau électrique, l’interrupteur doit être en position OFF. – Le câble d’alimentation doit toujours partir de l’outil vers l’arrière. Le câble d’alimentation ne doit pas être tiré ni être posé ou passer sur des arêtes vives. – Lors de l’utilisation, veiller à un positionnement sûr et stable de la machine. – Ne pas travailler dans un milieu humide. – Si de l’humidité a pénétré dans l’outil électroportatif, débrancher la prise de courant et faire vérifier l’outil électroportatif dans un atelier après-vent agréé. – Ne pas saisir l’outil électroportatif branché avec les mains humides. – Porter un équipement de protection individuelle approprié: protection auditive, lunettes de protection, masque contre la poussière pour les travaux générant de la poussière, gants de protection pour le changement d’outil, chaussures solides.

Même dans le cadre d’une utilisation conforme de la machine, dans le respect de toutes les règles de sécurité applicables, les risques pour la sécurité suivants peuvent survenir en fonction de la conception de la machine et de son utilisation: – Risques dus au câble d’alimentation. – Concentrations de poussières nocives lors de travaux dans des pièces mal aérées. – Blessures dues au contact avec des pièces sous tension lors du démontage de la machine ou de ses pièces alors que le câble d’alimentation n’est pas débranché. – Utiliser uniquement des pièces détachées d’origine. 2 Niveau sonore et vibrations Valeurs d’émissions sonores déterminées selon la norme EN62841 Perçage Niveau de pression acoustique L

=81,2 dB(A) Niveau d’intensité acoustique L

=91,6 dB(A) Incertitude K=1,5 dB(A) Perçage à percussion Niveau de pression acoustique L

=96,2 dB(A) Niveau d’intensité acoustique L

(somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN62841: Perçage a

Perçage à percussion a

Les valeurs de vibrations et de niveau sonore indiquées dans cette no- tice ont été mesurées conformément àla norme EN62841 et peuvent être utilisées pour une comparaison d’outils Elles sont également ap- propriées pour une estimation préliminaire de la charge vibratoire et du niveau sonore lors du travail avec l’outil Les valeurs de vibrations et de niveau sonore indiquées correspondent àl’usage principal de l’outil Si l’outil électrique est utilisé pour d’autres applications, avec d’autres outils de travail ou s’il est mal entretenu, les valeurs de vibration et le niveau sonore peuvent considérablement augmenter sur toute la durée du travail Pour une estimation précise de la charge vibratoire au cours du tra- vail, il faut également prendre en considération les périodes pendant lesquelles l’appareil fonctionne àvide ou celles pendant lesquelles il est éteint Ceci peut considérablement réduire la charge vibratoire sur toute la durée du travailFrançais

1 degré de vitesse 0–2275 0–630 0–630 2 degré de vitesse

0–1730 0–1730 Tours par minute à vide (min

1 degré de vitesse 0–4000 0–1100 0–1100 2 degré de vitesse

1 degré de vitesse û û 0–12600 2 degré de vitesse û û 0–34600 Présélection de vitesse de rotation

Rotation droite - gauche

Diamètre du foret ø (mm) 1,5–13 1,5–13 1,5–13 Filetage du nez 1/2“–20UNF 1/2“–20UNF 1/2“–20UNF Tige hexagonale intérieure dans la broche

1/4“ 1/4“ Diamètre de perçage ø max (mm) dans l'acier 13 13 13 dans l'aluminium 16 16 16 dans le bois 25 35 35 dans le béton û û

Broche ø (mm) 43 43 43 Poids (kg) 1,5 1,7 1,8 Classe de protection II / II / II / 6 Utilisation EV13F-H3; EV13E-2H3; EVP13E-2H3: L’appareil est conçu pour le perçage dans le bois, le métal, la céramique et les matières plastiques Les appareils avec réglage électronique et rotation droite/gauche sont également appropriés pour le vissage et le filetage (seulement pour les cas de faible couple) EVP13E-2H3: L’appareil est conçu pour le perçage à percussion dans la maçonnerie, le béton et la roche ainsi que pour le perçage dans le bois, le métal, la céramique et les matières plastiques Les modèles dotés d’un réglage électronique et d’une rotation droite/gauche conviennent également au vissage et au filetage En cas d’utilisation non respectueuse des usages indiqués pour l’outil, l’utilisateur en assume toute la responsabilité 7 Mise en marche Une mauvaise utilisation peut endommager l’outil Veillez à respecter les instructions suivantes: – Utilisez toujours des forets affûtés – Ne forcez jamais l’outil, de manière à éviter un fort ralentissement du régime ou un arrêt – Tout changement de vitesse doit s’effectuer lorsque l’outil est à l’arrêt ou sous un régime lent, il ne doit jamais s’effectuer lors d’un perçage ou d’une autre utilisation de l’outil Vérifiez que les informations indiquées sur l’étiquette du fabricant sont en accord avec la tension réelle de l’alimentation électrique Vérifiez que le type de fiche est adapté au type de prise Les outils marqués 230 V peuvent également fonctionner sur 220/240V AVERTISSEMENT ! Risque d’électrocution. Avant tout réglage de l’outil, retirez la fiche de la prise de courant ! 4 Description de l’appareil [1] Mandrin à couronne dentée [2] Plage de serrage du mandrin [3] Collet de broche [4] Commutateur de perçage à percussion [5] Orifices d’aération [6] Butée de profondeur [7] Poignée auxiliaire [8] Commutateur de vitesse (EV13E-2H3, EVP13E-2H3) [9] Commutateur du sens de rotation (EVP13E-2H3) [10] Molette de présélection de vitesse de rotation [11] Interrupteur / régulateur [12] Bouton de blocage [16] Clef à mandrin [17] Clef anglaise* [18] Clef mâle coudée à six pans creux* [19] Mandrin auto-serrant *) Les accessoires représentés ou décrits ne sont pas obligatoire- ment fournis avec l’outil. 5 Double isolation Nos appareils sont construits pour répondre àune sécurité maximale des utilisateurs conformément aux normes européennes en vigueur (normes EN) Les appareils pourvus d’une double isolation portent le symbole international du double carré Il ne faut pas relier de tels appareils àla terre et un câble àdeux fils suffit àleur alimentation Ces appareils répondent aux exigences contre les perturbations électro- magnétiques conformément àla norme EN 55014Français

7.1 Poignée auxiliaire

Pour des raisons de sécurité, utilisez toujours la poignée auxiliaire [7] correctement montée sur le collet de broche [3] La butée de profon- deur [6] permet de régler la profondeur de perçage

7.2 Montage du foret

Mandrin à couronne dentée Ouvrez le mandrin jusqu’à pouvoir introduire l’outil Introduisez l’outil Introduisez l’outil et resserrez-le de manière régulière à l’aide de la clef à mandrin [13] Mandrin auto-serrant Ouvrez le mandrin jusqu’à pouvoir introduire l’outil Introduisez l’outil Tenez la douille du mandrin auto-serrant et tournez-la fortement jusqu’à ce qu’un clic se fasse entendre Le mandrin de perçage se trouve alors verrouillé automatiquement Vous pouvez déverrouiller le mandrin en faisant tourner la douille en sens inverse Attention au mandrin de perçage brûlant: En cas de travaux longs et surtout lors d’un perçage à percussion, le mandrin de perçage risque de s’échauffer fortement. Dans ce cas, il est recommandé de porter des gants de protection.

7.3 Mise en marche/arrêt

Pour mettre l’outil en marche, appuyez sur l’interrupteur[11] Pour l’ar- rêter, relâchez la pression sur l’interrupteur

7.4 Mise en marche continue

Vous pouvez mettre l’outil en marche continue en appuyant à fond sur l’interrupteur[11] tout en actionnant le bouton de blocage[12] Une nouvelle pression sur l’interrupteur [11] et un relâchement de la pression interrompent la marche continue

7.5 Réglage de la vitesse de rotation

Pour obtenir une faible vitesse de rotation et un démarrage pro- gressif et contrôlé, exercez une pression douce et progressive sur le régulateur[11] Une pression supplémentaire exercée sur le régulateur permet d’augmenter le régime en enclenchant la vitesse de rotation présélectionnée

7.6 Sélecteur électronique de vitesse

La présélection des vitesses de rotation s’effectue en tournant la mo- lette de présélection de vitesse de rotation[10], et ce même durant l’utilisation de l’outil La vitesse de rotation dépend du matériau à travailler Il est recom- mandé de la déterminer par des essais pratiques Lorsque l’outil est soumis à une forte tension, tournez la molette de présélection[10] au maximum vers le symbole+ (régime maximum - réglage désactivé) Après avoir longtemps travaillé à une faible vitesse de rotation, faites travailler l’outil à vide à régime maximal pendant 3minutes afin de refroidir le moteur

7.7 Sélection de la vitesse

EV13E-2H3, EVP13E-2H3

Grâce au commutateur de vitesse[8], vous pouvez sélectionner deux plages de vitesse:

ère vitesse - faible plage de régime – grand diamètre de perçage

vitesse - plage de régime élevée – petit diamètre de perçage Tout changement de vitesse doit s’effectuer lorsque l’outil est à l’arrêt ou sous un régime lent Il ne doit jamais s’effectuer lors d’une utilisation intensive de l’outil. Pour chaque plage de vitesse, il est possible de régler le régime final à l’aide d’une présélection électronique Cependant, vous devez tou- jours, dans un premier temps, effectuer le réglage mécanique de la plage de vitesse

7.8 Changement du sens de rotation

Positionnez le commutateur de sens de rotation [9] à droite (rotation vers la gauche) ou à gauche (rotation vers la droite) La rotation vers la gauche permet d’effectuer un filetage, de desserrer ou dévisser des vis et des écrous Vous pouvez bloquer le changement de sens en appuyant sur le bouton du régulateur Procédez au changement de sens de rotation lorsque l’outil est à l’arrêt AVERTISSEMENT! En cas de rotation vers la gauche, il est nécessaire de visser le mandrin très fortement.

7.9 Perçage et perçage à percussion

Le commutateur de perçage à percussion [4] enclenche ou arrête la percussion Il est possible d’enclencher ou d’arrêter la percussion lorsque l’outil est en marche Perçage Positionnez le commutateur de perçage à percus- sion [4] vers la gauche sur le symbole du foret Perçage à percussion Positionnez le commutateur de perçage à percus- sion [4] vers la droite sur le symbole du marteau Le perçage à percussion est recommandé pour les perçages dans le béton, la maçonnerie et la roche Le commutateur du sens de rota- tion [9] doit impérativement être en position «à droite»

7.10 Démontage du mandrin à couronne

dentée (voir figure ) Avec une clef ouverte (17mm), maintenez le mandrin dans la plage de serrage[2] Introduisez la clef de mandrin [16] dans un orifice du mandrin et dévissez-le en tournant la clef vers la gauche Si le mandrin est très fortement vissé, débloquez-le en donnant un coup de marteau sur la clef à mandrin

7.11 Démontage du mandrin auto-serrant

Introduisez la clef coudée à six pans creux [18] dans le mandrin Avec une clef plate (17mm), tenez le mandrin à la plage de serrage [2] Dévissez le mandrin en tournant la clef coudée vers la gauche Si le mandrin est très fortement vissé, débloquez-le en donnant un coup de marteau sur la clef à six pans

7.12 Le raccord au réseau

AVERTISSEMENT! Danger de blessure en cas d’utilisa- tion de l’outil électrique avec un branchement au réseau inadapté. L’outil ne peut être utilisé qu’avec un courant alternatif monophasé d’une tension nominale de 220–240 V/ 50–60 Hz L’outil est doté d’une double isolation contre les blessures par décharge électrique selon la norme EN62841, il possède une fonction anti-parasite intégrée selon la norme EN55014 Avant de mettre l’outil en marche, vérifiez que les informations indi- quées sur l’étiquette type correspondent à la tension réelle du raccord électrique Le câble de raccord peut être si besoin rallongé de la manière suivante: – pour une longueur de 20 m, diamètre du conducteur 3×1,5 mm

– pour une longueur de 50 m, diamètre du conducteur 3×2,5 mm

N’utilisez que des câbles rallonges qui sont destinés à un usage en ex- térieur et qui sont signalés comme il se doit Utilisation avec un générateur électrique (GE) à moteur à essence Le fabricant ne garantit pas une utilisation sans panne de l’outil avec n’importe quel GE Il est possible d’utiliser un GE si les conditions suivantes sont respectées: » La tension de sortie du GE doit être d’une amplitude de 230 VAC±10 %, le GE doit être équipé d’un régulateur automa- tique de tension (AVR – Automatic Voltage Regulation), sans ce régulateur, l’outil pourrait mal fonctionner et être endommagé! » La puissance du GE doit être au minimum 2,5fois plus grande que la valeur de raccord de l’outil » Lors d’une utilisation avec un GE d’une puissance insuffisante, les tours par minute peuvent osciller et la performance de l’outil peut être moins bonneFrançais

8 Instructions d’utilisation Forets Pour percer dans le métal, n’utilisez que des forets en parfait état et bien aiguisés en acier super rapide Support de perçage Pour un perçage précis de petites pièces, nous recommandons d’utili- ser un support de perçage Étau Fixez fermement les pièces usinées dans l’étau à vis Vous éviterez ainsi la rotation des pièces et des blessures éventuelles Perçage dans des carreaux de faïence Positionnez le commutateur de perçage/perçage à percus- sion [4] sur le symbole « Perçage » Une fois le carreau de faïence percé, positionnez le commutateur sur le symbole « Perçage à percussion » Vissage et filetage Fixez solidement la mèche dans le mandrin pour éviter qu’elle ne se détache 9 Nettoyage et entretien AVERTISSEMENT ! Risque d’électrocution. Avant tout réglage de l’outil, retirez la fiche de la prise de courant! Les orifices d’aération [5] du cache du moteur ne doivent pas être bouchés Après environ 200heures de travail, il convient d’effectuer les tâches d’entretien suivantes: – Contrôle de la longueur de la brosse Si la brosse mesure moins de 5mm, il convient de la remplacer – Remplacement de la graisse de la boîte de transfert et des paliers Lorsque les charbons sont usés, l’outil s’éteint automatiquement Il est nécessaire d’amener l’outil dans un centre de réparation pour son entretien Nous recommandons de nettoyer régulièrement l’outil Nettoyez la poussière, les restes de matériau malaxé et toutes les autres impure- tés Si vous utilisez un produit de nettoyage contenant un dissolvant, les surfaces vernies ou les pièces en plastique peuvent être endom- magées Si vous utilisez un produit de nettoyage de ce type, nous recommandons de l’essayer sur une petite surface à un endroit non visible Les orifices d’aération du cache du moteur ne doivent pas être bouchés ! Pour le changement des charbons, du câble d’alimentation etc, faites appel à un centre de réparation homologué Après une panne, il est nécessaire de faire contrôler l’outil dans un centre de réparation homo- logué pour écarter tout danger mécanique ou électrique AVERTISSEMENT ! Pour éviter tout risque d’électrocu- tion, toutes les manipulations de nettoyage et d’entre- tien qui exigent un démontage du capot de l’outil doivent être effectuées dans un centre de service agréé! Vous trouverez une liste mise àjour de nos centres de service agréés sur notre site Internet www.narex.cz 10 Accessoires Les accessoires que vous nous recommandons d’utiliser avec cet outil sont couramment disponibles dans les magasins d’outillages électroportatifs 11 Stockage L’outil emballé peut être stocké dans un espace sec sans chauffage si la température ne descend pas en dessous de -5°C Sans emballage, vous pouvez stocker votre outil dans un espace sec où la température ne descend pas en dessous de +5°C et où il ne sera pas exposé àde brusques changements de température 12 Recyclage Ne jetez pas les outils électroportatifs avec les ordures ménagères ! Les outils électroportatifs ainsi que leurs accessoires et emballages doivent faire l’objet d’un recyclage ne nuisant pas àl’environnement Seulement pour les pays de l’Union européenne : Conformément àla directive européenne 2002/96/ES relative aux dé- chets d’équipements électriques et électroniques et sa transposition dans les législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être regroupés et suivre une voie de recy- clage appropriée ne nuisant pas àl’environnement 13 Garantie Nous offrons une garantie contre les défauts de matériau ou de fa- brication de nos outils qui répond aux dispositions légales de chaque pays mais reste dans tous les cas d’une durée minimale de 12 mois Dans les pays de l’Union européenne, une garantie de 24 mois ne peut être contractée qu’en cas d’usage privé (àjustifier par une facture ou un reçu) Les dommages causés par l’usure naturelle, une utilisation trop inten- sive, une utilisation inadaptée, c’est-à-dire les dommages causés par l’utilisateur ou par une utilisation non respectueuse des instructions d’utilisation ou les dommages qui étaient connus au moment de l’achat sont exclus de la garantie Une réclamation ne sera acceptée que si l’outil est renvoyé au four- nisseur ou àun centre de service NAREX sans être démonté Veillez àconserver la notice d’utilisation, les instructions de sécurité, la liste des pièces de rechange et la preuve d’achat Le cas échéant, les der- nières conditions de garantie en date sont toujours valables Remarque Des travaux de recherche et développement étant en cours, les indica- tions techniques contenues dans cette notice peuvent changer 14 Déclaration de conformité EV13F-H3; EV13E-2H3; EVP13E-2H3: Liste des normes harmonisées appliquées lors de l’établissement de la déclaration de conformité: Sécurité EN62841-1:2016 EN62841-2-1:2018 ENISO 3744:2011 ENISO 5349-1:2002 ENISO 12100:2011 Directive 2006/42/EC Compatibilité électromagnétique EN55014-1 ed 4:2017 EN55014-2 ed 2:2017 EN61000-3-2 ed 5:2019 EN61000-3-3 ed 3:2014 EN61000-6-3 ed 2:2007 Directive 2014/30/EU RoHS Directive 2011/65/EU Documents techniques auprès de: Narex sro, Chelčického 1932, 47001 Česká Lípa, République tchèque
