EVOLUTION - Chaudière à gaz FRISQUET - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Chaudière à condensation murale
Caractéristiques techniques principales	Technologie de condensation, rendement énergétique élevé, compatible avec les systèmes de chauffage central
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 600 mm, Hauteur : 800 mm, Profondeur : 400 mm
Poids	Environ 50 kg
Compatibilités	Compatible avec les systèmes de chauffage à eau chaude et les radiateurs
Type de batterie	Non applicable (fonctionne sur alimentation électrique)
Tension	230 V
Puissance	De 24 à 30 kW selon le modèle
Fonctions principales	Chauffage, production d'eau chaude sanitaire, régulation de la température
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres et des échangeurs
Pièces détachées et réparabilité	Disponibilité des pièces détachées, facilité d'accès pour les réparations
Sécurité	Équipée de dispositifs de sécurité : soupape de sécurité, thermostat de sécurité
Informations générales utiles	Garantie de 2 ans, respect des normes environnementales en vigueur

FOIRE AUX QUESTIONS - EVOLUTION FRISQUET

Comment réinitialiser mon FRISQUET EVOLUTION ?

Pour réinitialiser votre FRISQUET EVOLUTION, éteignez l'appareil, puis maintenez le bouton de réinitialisation enfoncé pendant 10 secondes avant de le rallumer.

Pourquoi mon appareil ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment ajuster la température de mon FRISQUET EVOLUTION ?

Utilisez le panneau de contrôle pour augmenter ou diminuer la température. Référez-vous au manuel d'utilisation pour des instructions spécifiques.

Mon appareil émet un bruit étrange, que faire ?

Un bruit anormal peut indiquer un problème. Vérifiez si l'appareil est installé de manière stable. Si le bruit persiste, contactez un technicien qualifié.

Comment nettoyer mon FRISQUET EVOLUTION ?

Éteignez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer l'extérieur. Ne pas utiliser d'eau directement sur l'appareil.

Que faire si l'eau ne chauffe pas ?

Vérifiez que le thermostat est réglé à la bonne température. Assurez-vous également qu'il n'y a pas de fuite d'eau et que le circuit est en bon état.

Comment savoir si le filtre doit être changé ?

Il est recommandé de vérifier le filtre tous les 6 mois. Si vous remarquez une baisse de performance ou si le filtre est encrassé, il est temps de le remplacer.

Comment obtenir de l'aide technique ?

Pour toute assistance technique, veuillez contacter le service client de FRISQUET au numéro indiqué sur le manuel d'utilisation ou sur le site web officiel.

MODE D'EMPLOI EVOLUTION FRISQUET

Simplicité et performances sont deux qualités reconnues des chaudières FRISQUET.

Alliant des valeurs de base aux technologies actuelles de communication et d'intelligence embarquée, ECO RADIO SYSTEM® est le cerveau de votre chaudière.

Les seules opérations que vous devrez effectuer seront :

• basculer l'interrupteur
• besoin pour conté d'eau chaude
• programmez votre confort sur le satellite

ECO RADIO SYSTEM® étant activé, tout est mis en œuvre pour satisfaire vos besoins en chauffage et en eau chaude sanitaire :

Le satellite de communication transmet les niveaux de confort que vous avez programmés et contrôle la conformité de l'ambiance.

Eco Radio System® est informé en permanence sur tous les paramètres de l'installation :

• température chaudière
• température limite chauffage
• température eau chaude sanitaire
• température ambiantes.

ce qui lui permet d'en assurer le contrôle et la gestion pour l'obtention exacte du niveau de confort souhaité.

Grâce à la modulation continue de son brûleur "flatfire", système exclusif FRISQUET, la chaudière génère d'importantes économies d'énergie tout en préservant l'environnement.

Eco Radio System® c'est non seulement un haut niveau de confort et de simplicité mais également une optimisation maximale du rendement global de l'installation.

L'usager oublie sa chaudière

au fil des saisons et des ans

Eco Radio System® se charge de son confort »

FRISQUET S. A.

« Faisons connaissance...! »

EVOLUTION & CONDENSATION * Si la production d'eau chaude sanitaire est faite par la chaudière.

Je veux mettre ma chaudière en marche!

■ Basculer l'interrupteur Marche/Arrêt, son témoin s'allume. Vérifier le niveau de pression de l'installation sur l'indicateur de pression.

Pression insuffisante ○○

Pression normale ○○ • ○

Pression maxi de fonctionnement

Pression mini de fonctionnement

Pression trop élevée -O -O (voir page 17)

Je dois faire l'appoint de la pression!

Ouvrir le robinet A puis le robinet B. Lorsque la pression est correcte, fermer le robinet B puis le robinet A.

• Hydromotrix, Hydroconfort et Bicérame : situé sous la chaudière à droite.
• Prestige : situé à l'arrière à gauche (en ouvrant la porte).

Je désire optimiser le rendement de l'eau chaude sanitaire au quotidien !

Appuyer sur le bouton du mode eau chaude sanitaire pour allumer le témoin lumineux au-dessus de la position "éco".

éco

Je désire obtenir le maximum d'eau chaude!

Appuyer sur le bouton du mode eau chaude sanitaire pour allumer le témoin lumineux au-dessus de la position "max".

max

Je dois m'absenter pendant quelques jours!

Je souhaite conserver le chauffage dans ma maison mais arrêter la production d'eau chaude sanitaire ! »

Appuyer sur le bouton du mode eau chaude sanitaire pour allumer "stop".

stop

Je veux arrêter le chauffage pendant l'été !

Le satellite s'en charge automatiquement. Si vous préférez, vous pouvez passer en commande manuelle (voir page 13) et éteindre tous les voyants lumineux par une action prolongée sur la touche —.

• Si la production d'eau chaude sanitaire est faite par la chaudière.

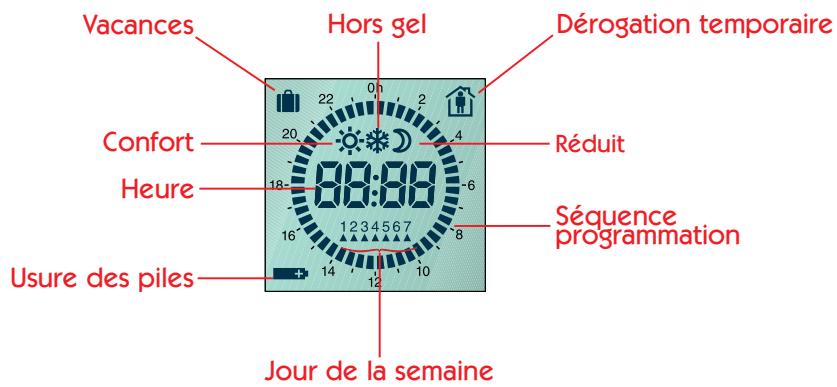

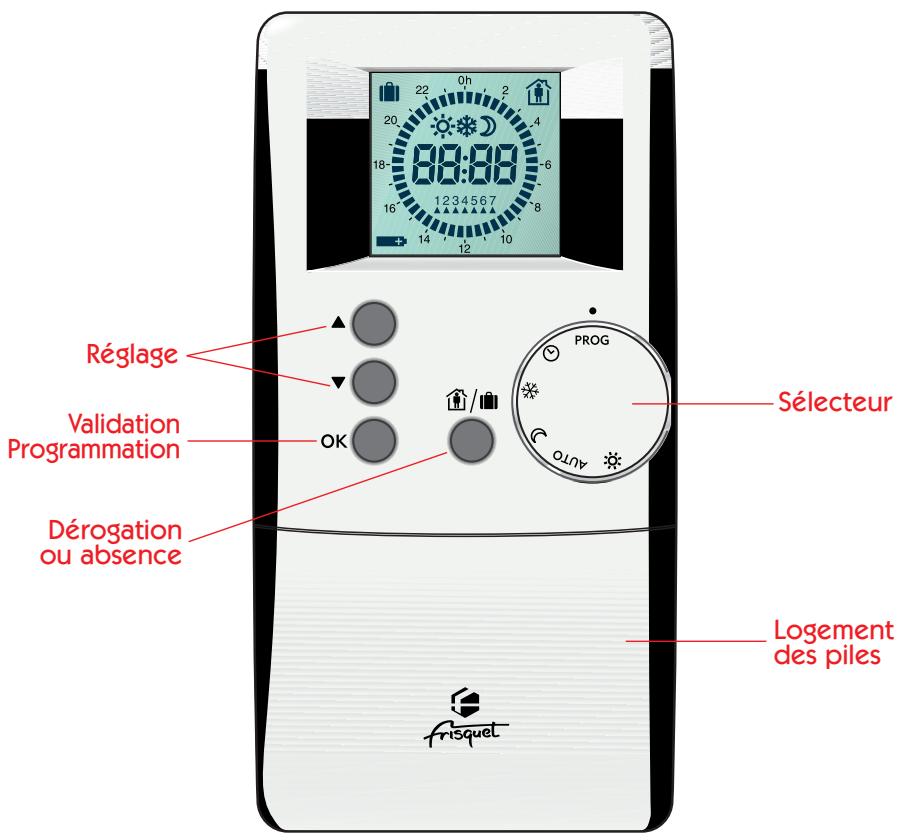

Je veux mettre l'horloge à l'heure et au jour !

Positionner le sélecteur sur L. L'heure et le jour de la semaine s'affichent : 1 = lundi, 2 = mardi, 3 = mercredi, 4 = jeudi, 5 = vendredi, 6 = samedi, 7 = dimanche. Procéder au réglage de l'heure et du jour de la semaine en appuyant sur l'un ou l'autre des 2 boutons de réglage prévus à cet effet. Remettre le sélecteur sur "AUTO".

Attention, chaque passage de l'horloge à 24 heures permet le changement de jour de la semaine. Le bouton de réglage appuyé en permanence effectuera un déroulement de minute en minute puis plus rapidement d'heure en heures.

Je veux modifier la température du mode "Confort" !

Positionner le sélecteur sur La température "Confort" s'affiche. Procéder au changement de consigne de température du mode Confort en appuyant sur l'un ou l'autre des boutons de réglages.

« Je veux modifier la température du mode “Réduit” ! » Positionner le sélecteur sur La température "Réduit" s'affiche. Procéder au changement de consigne de température du mode Réduit en appuyant sur l'un ou l'autre des boutons de réglages.

« Je veux modifier la température "Hors gel" ! » Positionner le selecteur sur La température "Hors gel" s'affiche. Appuyer sur l'un ou l'autre des boutons de réglage.

« Je désire programmer les séquences de chauffage! »

Positionner le sélecteur sur "PROG". La programmation actuelle pour le premier jour, soit le lundi, s'affichera. Le premier créneau de 0 heures à 0 heures 30 clignotera. Procéder à la programmation des séquences des modes “Confort” et “Réduit” :

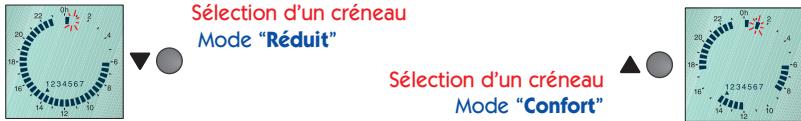

Appuyer sur l'un ou l'autre des boutons de réglages :

pour 30 minutes de "Comfort"

pour 30 minutes de "Réduit"

Attention, si votre sélection se porte sur un créneau "Confort" il sera affiché sur le cadran, si votre sélection se porte sur un créneau "Réduit" il sera effacé du cadran.

La programmation des créneaux commence dans tous les cas à 0 heures et finit à 24 heures. Une fois la sélection terminée pour le premier jour de la semaine, appuyez sur la touche OK pour valider votre programmation et vous passerez automatiquement au jour suivant... répéter la même opération pour chaque jour de la semaine.

Je vent plus tout à mon domicile !

Appuyer brievement sur le bouton /, le mode "Comfort" sera activé. Après cette action, le symbole du mode "Confort" clignotera pour vous informer qu'une dérogation temporaire est en cours. Sur l'afficheur digital en haut à droite s'inscrira une maison avec un personnel à l'intérieur.

Le symbole indique qu'il s'agit d'un retour anticipé.

Dérogation temporaire "Réduit" -> "Confort"

« Je quitte mon domicile avant le passage au mode “Réduit” programme! »

Appuyer brièvement sur le bouton / Le mode "Réduit" sera activé. ■Après cette action le symbole du mode "Réduit" clignotera pour vous informer qu'une dérogation-temporaire est en cours. Sur l'afficheur digital en haut à droite s'inscrira une maison vide.

Le symbole indique qu'il s'agit d'un départ anticipé.

Dérogation temporaire "Confort" -> "Réduit"

Remarque : Vous pouvez revenir à tout moment au mode normal, en effectuant de nouveau un appui bref sur le bouton de dérogation-temporaire.

Attention, dans tous les cas, la dérogation-temporaire sera annulée lors de la prochaine commutation de la programmation.

Je pars en vacances quelques jours, je souhaite une température basse pendant mon absence et l'idéal serait qu'à mon retour, mon habitation soit chauffée !

Positionner le sélecteur sur "AUTO". En partant, appuyer sur le bouton de dérogation pendant au moins 5 secondes. Le symbole apparaît en haut à gauche de l'afficheur. Un compteur apparait à l'emplacement de l'heure : Le double zéro est affiché. ■ Afficher le nombre de jours d'absence en appuyant sur les boutons de réglage ▲ et ▼. Pour annuler cette manipulation, appuyer brèvement sur le bouton de dérogation-temporaire.

En résumé...

Dans ce cas, votre habitation aura comme consigne de température YOUR choix de température "hors gel" pendant une période de 5 jours et le reviendra automatiquement en mode "normal" de programmation journalière. Notre maison sera donc chauffée lors de votre arrivée.

NB : Le premier jour programmé est aujourd'hui et je ne compte pas le jour où je reviens.

Je désire que ma maison soit chauffée en permanence à la température "Confort"!

Positionner le sélecteur sur et la consigne de température sera celle du "Confort" et ce 24h/24.

Je désire que ma maison soit chauffée en permanence à la température "Réduit"!

Positionner le sélecteur sur 2 et la consigne de température sera celle du "Réduit" et ce 24h/24.

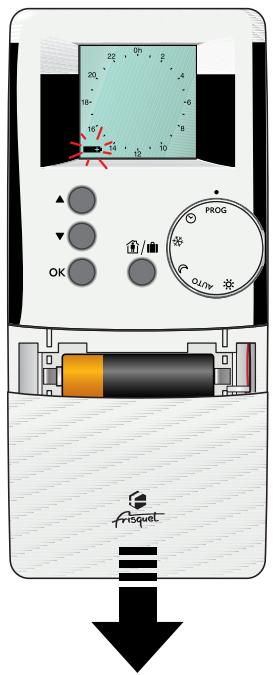

Le changement des piles du satellite radio...

Mon satellite peut fonctionner avec les mêmes piles pendant 1 à 2 ans. Lorsque les piles doivent être remplacées :

• Le symbole clignote
• Les chiffres du centre de l'afficheur clignotent

Il faudra changer les piles (Type 1,5 VLR6, impérativement de type Alcalines) dans un délai de 1 mois.

Faites glisser le couvercle inférieur du satellite de communication. Changer les 3 piles 1,5 V (Attention, à la polarité +/-). Remettez le couvercle en le faisant glisser du bas vers le haut.

* * Vous disposez de 1 minute et 30 secondes pour effectuer cette opération. Si vous dépassez ce temps, il faudra remettre le satellite à l'heure mais vos programmes seront conservés.

Quelles sont les réglementations et les prescriptions environnementales ?

Une chaudière à gaz doit être installée par un professionnel qualifié. ■ Il agit en respectant les règlementations en vigueur et votre sécurité. Conformément à la réglementation, il doit vous délivrer un certificat de conformité visé par Qualigaz ou tout organisme habilité.

• Modèle 2 pour une installation nouvelle ou sa modification.
• Modèle 4 pour tout remplacement d'une chaudière à gaz en lieu et place de l'ancienne.

Pour votre bien-être, votre sécurité et la longévité de votre chaudière :

Laisser les ventilations obligatoires libres et propres. Les appareils à gaz doivent être vérifiés, nettoyés et réglement une fois par an. (cf Règlement Sanitaire Départemental Art. 31/6) Le respect de ces règles permettra de garder à votre installation, le niveau de performances, d'économie d'énergie et de sécurité que vous attendez d'elle. Doivent être respectés les textes suivants :

DTU 61.1 + 24.1 (et ses mises à jour) NF P45204.

Arrêté du 2 Août 1977 et ses modificatifs.

Norme NFC 15.100.

La purge des radiateurs...

Si un ou plusieurs radiateurs ne chauffent plus ou sont bruyants (écoulement d'eau), les purger.

Procéder de même pour les éventuels points hauts de l'installation.

Après une purge, toujours vérifier et rétablir, le cas échéant, la pression (voir page 4).

La protection contre le gel

Le contrôle permanent de la chaudière dans son environnement intègre une fonction "Hors gel" par la mesure de la température ambiantes.

Dans les résidences occupées irrégulièrement il faut :

Vidanger l'installation et la chaudière ou protégger par un additif antigel spécial chauffage.

Attention : Dans tous les cas, seul le circuit chauffage est protégé, il est indispensable de vidanger le circuit sanitaire.

La qualité de l'eau

Votre chaudière est peu sensible à l'entartrage, néanmoins lorsque les teneurs dépassent une certaine limite, le calcaire sera cristallisé. Il se crée un entartrage de l'échangeur sanitaire mais aussi des machines à laver, robinets, etc.

On classifie les eaux selon leur teneur en calcaire :

Moins de F: Eau douce

De 24°F : Eau dure

Plus de F : Eau très dure

Rappel : 1^ = 10 grammes de calcaire par m^3 d'eau

24^ = 240 grammes de calcaire par m^3 d'eau

Mise en garde : Si vous habitez une région où l'eau est dure ou très dure, il y a lieu de prévoir un dispositif éliminant ou limitant les effets néfastes du calcaire. Notre installateur vous conseillera sur les différents systèmes efficaces.

Attention, un adoucisseur doit être régulièrement vérifié. Il est indispensable pour la santé des utilisateurs et la durée de vie des appareils de maintenir les paramètres physico-chimiques à des valeurs minimales : TH 8° F

PH7,5

Chlorures 50mg/l

Commande manuelle

Pour une raison particulière, ou en cas de défaillance du satellite radio, vous pouvez accéder à la commande manuelle de température directement sur le tableau de bord.

Appuyer une fois sur le bouton situé sur le tableau de bord de la chaudière.

Le témoin lumineux "Auto" s'éteint.

Le témoin "Commande manuelle" s'allume.

Fixer la température de départ radiateurs que vous souhaitez en maintenant appuyé le bouton + ou -.

Votre choix s'inscrit sur l'indicateur de température du chauffage. Chaque voyant correspond à une température différente.

Votre sélection faite, cette température sera maintenue en permanence.

NB : En commande manuelle, vous vous privez de toutes les qualités de régulation de ECO RADIO SYSTEM®, revenir au mode “Auto” dès que possible.

Le choix de température reste affiché.

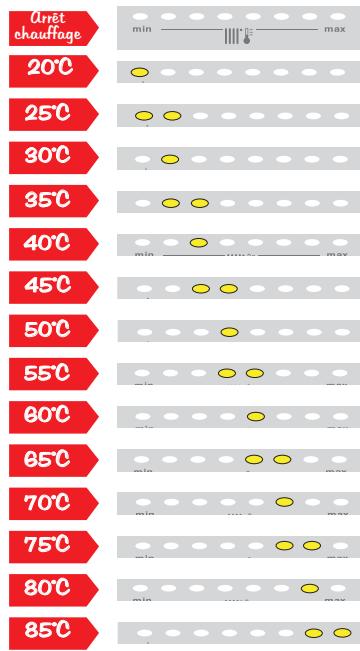

Evolution et condensation :

10 secondes après le relâchement du bouton, le choix de température disparaît pour afficher la température des radiateurs.

Les robinets thermostatiques

Attention, les radiateurs installés dans la pièce où se trouve le satellite d'ambiance ne doivent en aucun cas être équipés de robinets thermostatiques.

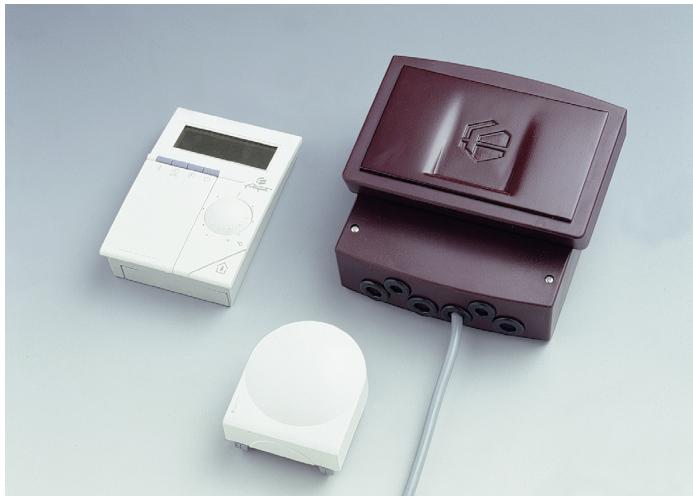

La régulation RIF 5000

Si votre installation de chauffage est pilotée par une régulation en fonction des conditions extérieures, RIF 5000, reportez-vous à la notice spécifique pour son utilisation.

Si la RIF 5000 contrôle deux circuits de chauffage distincts (exemple : plancher chauffant + circuit radiateurs), le satellite radio commande le deuxième circuit et a été placé en un endroit représentatif de la température de la zone chauffée par ce circuit. (exemple : circuit radiateurs piloté par satellite radio)

Vous établirez alors un programme correspondant aux critères de comportement que vous souhaitez appliquer à cette zone spécifique.

Deux circuits de chauffage

Si votre habitation est équipée de deux circuits de chauffage (EX: plancher chauffant + radiateurs), la RIF 5000 commande le circuit principal et le satellite radio le deuxième circuit.

Caractéristiques techniques Gamme Condensation

Type	Unité	HYDROMOTRIX condensation			PRESTIGE condensation			HYDROCONFORT 20/80 condensation	HYDROCONFORT 20/120 condensation
Puisance Maxi	kW	20	25	32	20	25	32	20	20
Catégorie		II 2Esi 3P	II 2Esi 3P	II 2Esi 3P	II 2Esi 3P	II 2Esi 3P	II 2Esi 3P	II 2Esi 3P	II 2Esi 3P
Débit calorifique Maxi	kW	20,62	25,64	32,90	20,62	25,64	32,90	20,62	20,62
Débit gaz Lacq G20 (20mbar)	m³/h	2,18	2,71	3,48	2,18	2,71	3,48	2,18	2,18
Débit gaz Groningue G25 (25mbar)	m³/h	2,31	2,88	3,70	2,31	2,88	3,70	2,31	2,31
Débit gaz Propane G31 (37mbar)	g/h	1600	2020	2554	1600	2020	2554	1600	1600
Débit sanitaire Δt 30K	l/min		18,5	15,5	18,5	18,5	15,5	20	24
Pression Maxi ECS	bar		10	10	10	10	10	7	7
Température MaxiCHAuffage	°C	80	80	85	80	80	85	80	80
Alimentation électricque	V	230	230	230	230	230	230	230	230
Capacité Vase	I	12	11	12	12	18	18	12	12
*Installation	I	150	150	150	150	150	150	150	150
Pression MaxiCHAuffage	bar	3	3	3	3	3	3	3	3

• Ces chiffres ne sont pas théoriques mais correspondent à la réalité constatée sur les installations.

Caractéristiques techniques Evolution

Type	Unité	HYDROMOTRIX EVOLUTION		HYDROCONFORT EVOLUTION	PRESTIGE EVOLUTION		BICERAME
Puisance	Maxi kW	25	32	80 / 12025	25	32	23
Catégorie		II 2Esi 3P	II 2Esi 3P	II 2Esi 3P	II 2Esi 3P	II 2Esi 3P	II 2Esi 3P
Débit calorifique	Maxi kW	26,30	33,70	26,30	26,30	33,70	25,27
Débit gaz Lacq G20 (20mbar)	m3/h	2,780	3,563	2,780	2,780	3,563	2,67
Débit gaz Groningue G25 (25mbar)m3/h		3,234	4,144	3,234	3,234	4,144	2,8
Débit gaz Propane G31 (37mbar)	kg/h	2,042	2,616	2,042	2,042	2,616	1910
Débit ECS D 30K	l/mn	12,5	15,5	20 / 24	12,5	15,5	20
Pression Maxi ECS	bar	10	10	7	10	10	7
Température Maxi chauffage	°C	85	85	85	85	85	85
Alimentation électrique	V	230	230	230	230	230	230
Capacité	Vase I	11	12	11	18	18	11
	*Installation I	135	150	135	220	220	135
Pression Maxi chauffage	bar	3	3	3	3	3	3

• Ces chiffres ne sont pas théoriques mais correspondent à la réalité constatée sur les installations.

Les incidents événuels...

Grâce à ECO RADIO SYSTEM®, votre chaudière est contrôlée en permanence. Cependant, votre service de chauffage ou d'eau chaude peut être perturbé et ne pas vous donner entière satisfaction.

Votre chaudière possède un service minimum pour les anomalies mineures (n'ayant pas de rapport avec la sécurité). Il vous permettra d'attendre le technicien sans être en panne totale.

D'autres situations sont liées à votre installation et quelques manœuvres simples permettent soit de retrouver l'utilisation normale, soit de donner à l'entreprise qui assure le service après-vente des éléments de pré-diagnostic qui lui permettront d'être plus efficace.

Dans tous les cas, avant de prévenir le technicien, il est nécessaire de procéder à quelques vérifications.

Je n'ai plus ni eau chaude, ni chauffage!

• Je vérifie que la prise électrique soit branchée.
• Je vérifie que l'interrupteur général soit basculé et le voyant allumé.
• Je regarde le tableau de bord :

Le voyant rouge est allumé. Le brûleur est en sécurité. J'appuie sur le bouton de réarmement.

• Si le défaut persiste :
• Je vérifie que la chaudière soit bien branchée sur sa prise habituelle et sans prise multiple.

Le voyant rouge est allumé et tous les voyants du thermomètre clignotent :

La chaudière est en surchauffe, je dois impérativement appeler un professionnel.

Le voyant vert clignote.

• Les gaz brûlés ne sont pas évacués correctement. Je fais rapidement vérifier ma cheminée. Si j'ai une chaudiè
• Le voyant rouge de l'indicateur de pression est allumé : la pression est insuffisante. Rétablissez la pression d'eau comme indiqué page 4. Le voyant jaune de l'indicateur de pression clignote et le voyant rouge est allumé.

La pression est trop importante, la "soupape électronique" empêche le fonctionnement du brûleur : Enlever de l'eau par le purgeur d'un radiateur jusqu'à ce que le voyant vert s'allume seul. Info : En mode chauffage, il est normal que la pression varie du mini (jaune) au maxi (jaune) sans atteindre les valeurs extrêmes (rouge allumé ou rouge clignotant). Tous les voyants clignotent, contacter un professionnel.

L'eau chaude sanitaire.

L'eau n'est pas assez chaude :

• Je regarde le tableau de bord, le voyant "éco" ou "max" doit être allumé. Si le voyant T1 clignote sur l'indicateur de température du tableau de bord (voir page 18) la sonde sanitaire est déficiente, prévenir l'entreprise qui assure le service après-vente. Si la situation au tableau de bord est normale, un réglage du régulateur thermostatique automatique est certainement nécessaire : prévenir un professionnel.

Le chauffage

• Il ne fonctionne pas ou fonctionne de manière aléatoire :

Je vérifie que le satellite de communication soit correctement réglé et sur une position correspondant au mode de marche souhaité. - Je vérifie que les piles du satellite soient en bon état de marche, par précaution je les change.

• Je regarde le tableau de bord :

Le clignotement d'un voyant révèle toujours un mode de fonctionnement anormal. Le voyant vert B clignote : les gaz brûlés ne sont pas évacués correctement (voir page 16). Le voyant M clignote : la transmission radio n'est pas reçue. Changer les piles.

Clignotement d'un ou plusieurs autres voyants, pas de service minimum, prévenir un professionnel. Vous êtes équipés d'une régulation RIF 5000 et "AUTO" clignote : la commande de la régulation est déficiente.

Faire appel à l'entreprise qui assure le S. A. V.

• La pression d'eau dans le circuit est insuffisante, la rétablissez comme indiqué page 4.
• Certains radiateurs situés au-dessus de la chaudière chauffent même l'été :
• Voiture installation a un fonctionnement en circulation naturelle, la pose d'un clapet antithermosiphon s'impose. contacter un professionnel.

Faisons connaissance page 3 Je veux mettre ma chaudiere en marche page 4 L'eau chaude sanitaire page 4 Mon satellite de communication radio! page 5 Je veux mettre l'horloge à l'heure et au jour! page 6 Je veux modifier la température mode "Comfort" ! page 6 Je veux modifier la température mode "Réduit" ! page 6 Je veux modifier la température mode "Hors gel" ! page 7 Je désire programmer mes séquences de chauffage! page 7 Je rentré plus tout à mon domicile ! page 8 Je quitte mon domicile plus tout que le passage au mode "Réduit" page 8 Je pars en vacances page 9 Je désire que ma maison soit chauffée en mode "Confort" ! page 9 Je désire que ma maison soit chauffée en mode "Réduit" ! page 0 Changement de piles. page 10 Quelles sont les réglementations en vigueur?. page 11 Les conseils pratiques!. page 12 Carcéristiques techniques 15 Les incidents eventuels.. page 17 Que faire si.... page 17

Conditions generales de garantie

• Voir carte de garantie livrée avec l'appareil.

20, rue E. Branly Z.I. de Beauval - 77109 MEAUX Cedex

Tél. [phone] - Fax [phone]
