Type de produit	Support mural pour vidéoprojecteur
Marque	Epson
Modèle	ELPMB43
Poids total (support complet)	Environ 8,4 kg (18,5 lb)
Poids du support de montage	3,0 kg (6,6 lb)
Poids du dispositif de réglage à 3 axes	1,2 kg (2,6 lb)
Poids de la plaque coulissante	0,8 kg (1,8 lb)
Poids de la plaque murale	2,7 kg (6,0 lb)
Capacité de charge maximale	7 kg (15,4 lb)
Plage de réglage du coulissement vertical	38 mm (±1,5 po)
Plage de réglage du coulissement horizontal	45 mm (±1,8 po)

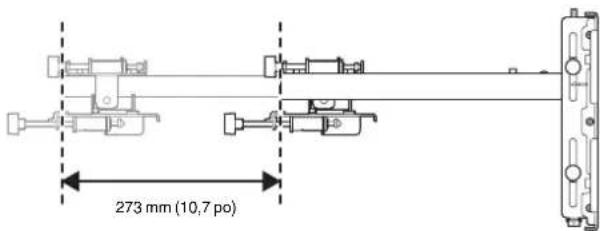

Plage de réglage du coulissement avant/arrière	360 mm (0 à 14,2 po)
Plage de réglage du roulis horizontal	±3°
Plage de réglage de la rotation horizontale	±8°
Plage de réglage de l'inclinaison verticale	±3°

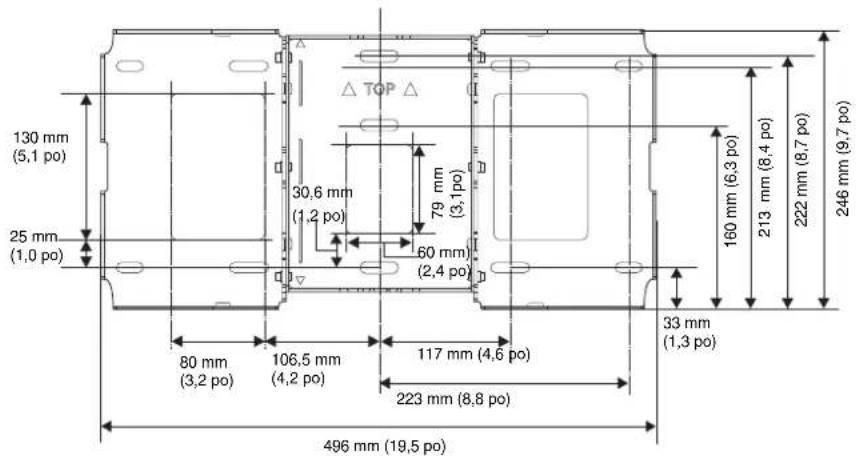

Dimensions de la plaque murale (assemblée)	496 x 246 mm (19,5 x 9,7 po)

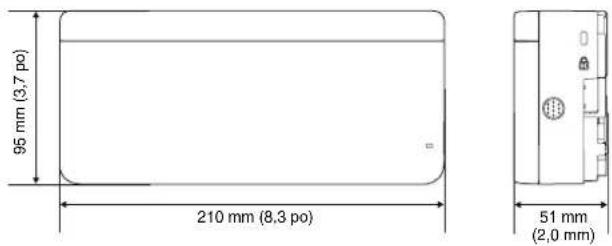

Dimensions de l'unité tactile (optionnelle)	210 x 95 x 51 mm (8,3 x 3,7 x 2,0 po)
Poids de l'unité tactile	Environ 450 g (16 oz)

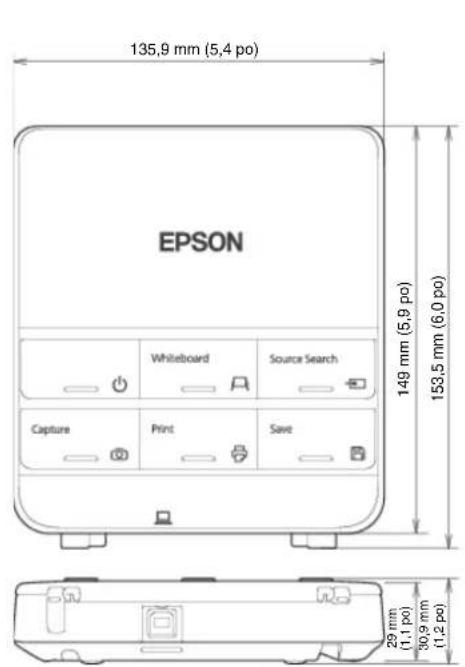

Dimensions du boîtier de commande (optionnel)	153,5 x 149 x 29 mm (6,0 x 5,9 x 1,1 po)
Poids du boîtier de commande	Environ 240 g (8,5 oz)
Matériau	Acier et plastique
Type de fixation murale	Vissée, boulons M10 (non inclus)
Compatibilité projecteurs	BrightLink 475Wi/480i/485Wi/575Wi/585Wi/595Wi, 575Wi+/585Wi+/595Wi+, PowerLite 470/475W/480/485W/570/575W/580/585W, BrightLink Pro 1410Wi/1420Wi/1430Wi
Contenu de l'emballage	Plaque murale (3 pièces), support de montage, dispositif de réglage 3 axes, plaque coulissante, cache de plaque murale, capuchon de protection, rallonge du capot, câble de connexion unité tactile, vis et boulons, clés, fiche modèle
Sécurité	Installation par deux techniciens qualifiés sur mur en béton; inspection régulière des vis; ne pas modifier ni lubrifier
Accessoires optionnels	Support table interactive ELPMB29, plaque fixation ELPPT05, ensemble câbles télécommande ELPKC28, système gestion câbles ELPCK01
Garantie	Consulter la garantie Epson standard

FOIRE AUX QUESTIONS - ELPMB43 EPSON

Quels projecteurs sont compatibles avec le support ELPMB43 ?

Le support ELPMB43 est compatible avec les projecteurs suivants : BrightLink 475Wi/480i/485Wi/575Wi/585Wi/595Wi, 575Wi+/585Wi+/595Wi+, PowerLite 470/475W/480/485W/570/575W/580/585W et BrightLink Pro 1410Wi/1420Wi/1430Wi.

Quel est le poids maximum que peut supporter le support ELPMB43 ?

La capacité de charge maximale du support est de 7 kg (15,4 lb). Le poids total du support et du projecteur ne doit pas dépasser 14,8 kg (32,6 lb).

Faut-il percer des trous dans le mur pour installer le support ?

Oui, l'installation nécessite de percer des trous (diamètre 10,5 mm, profondeur 45 mm) pour les pattes de fixation M10. Le support doit être monté sur un mur en béton suffisamment solide.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme n°3, d'une clé de 13 mm (pour M8 et M6), d'une clé à six pans (pour M4), d'une perceuse, d'un marteau et d'une pompe à poussière. Les vis et boulons sont fournis, mais les pattes de fixation M10 x 60 mm doivent être achetées séparément.

Peut-on régler la position du projecteur après installation ?

Oui, le support offre plusieurs réglages : coulissement vertical (38 mm), horizontal (45 mm), avant/arrière (360 mm), roulis horizontal (±3°), rotation horizontale (±8°) et inclinaison verticale (±3°). Les poignées de réglage permettent un ajustement précis.

Comment installer l'unité tactile sur le support ?

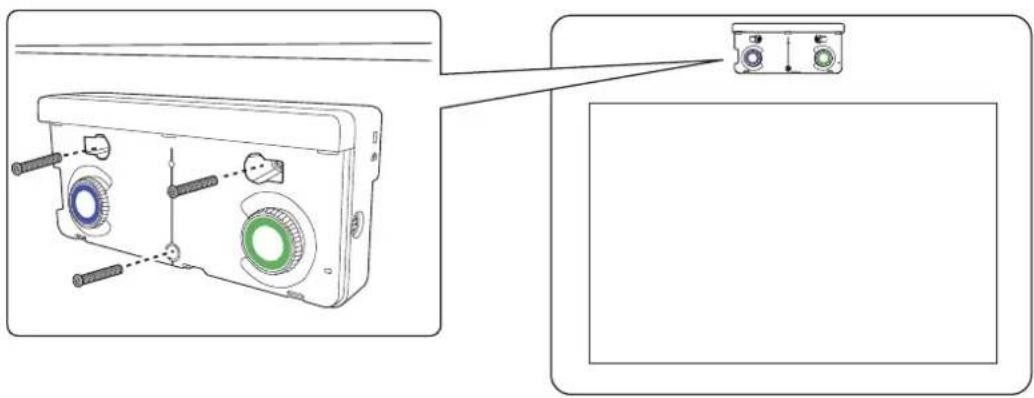

L'unité tactile se fixe au-dessus de la zone d'image. Pour les écrans magnétiques, elle se pose directement ; pour les écrans non magnétiques, utilisez trois vis M4 (non incluses). Un réglage d'angle est nécessaire via le menu du projecteur pour aligner les faisceaux laser.

Puis-je installer le support sur un mur non en béton ?

Non, le support est conçu pour une installation sur un mur en béton. Une installation sur un mur non adapté peut entraîner la chute du support et des blessures. Si nécessaire, renforcez le mur avant l'installation.

Que faire si des vis se desserrent après l'installation ?

Inspectez régulièrement le support et serrez fermement toutes les vis si vous constatez du jeu. Ne desserrez jamais les écrous et les boulons après l'installation. Si des pièces sont endommagées, cessez immédiatement d'utiliser le support.

Où trouver les dimensions exactes pour le positionnement du support ?

Le manuel d'installation fournit des tableaux détaillés avec les mesures de distance de projection, les repères de glissière et la hauteur de la plaque murale en fonction de la taille de l'image et du rapport hauteur/largeur (WXGA, XGA, 16:9). Utilisez les feuilles de travail fournies.

Le support est-il livré avec tous les câbles nécessaires ?

Le support inclut un câble de connexion pour l'unité tactile. Les autres câbles (HDMI, VGA, USB, alimentation) ne sont pas fournis et doivent être achetés séparément. Un système de gestion des câbles est disponible en option (ELPCK01).

MODE D'EMPLOI ELPMB43 EPSON

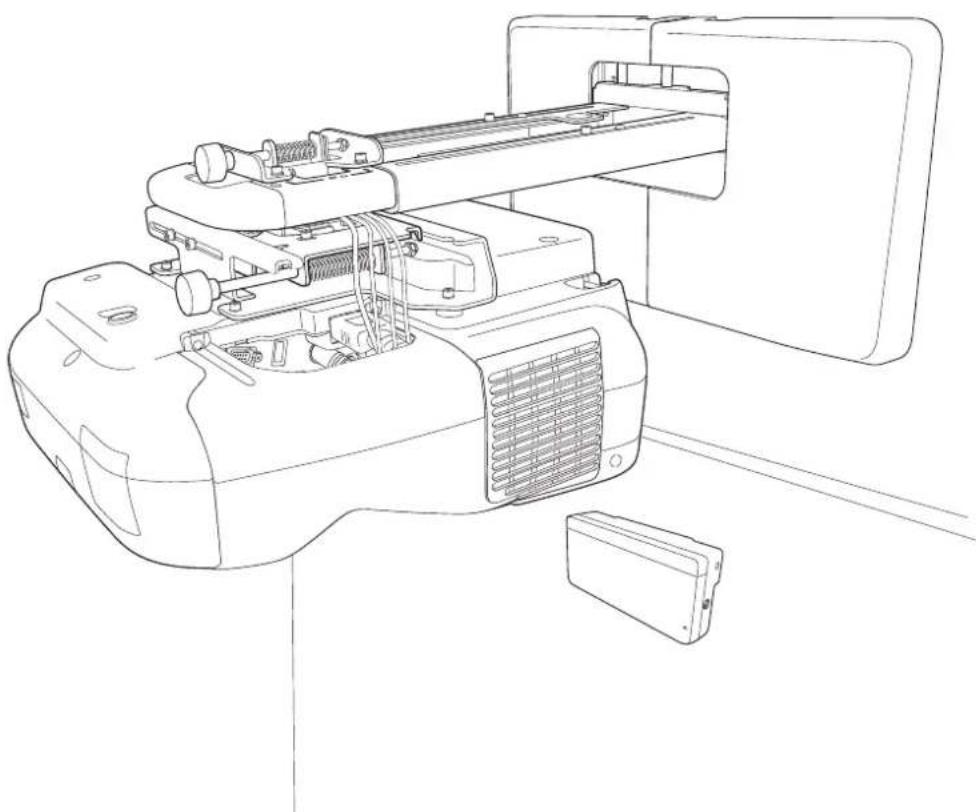

Installation Guide Guide d'installation

Laser diffusion port

À propos de ce guide d'installation

Le présent guide décrit comment installer les projecteurs à ultra-courte distance de projection listés ci-dessous sur un mur à l'aide du support de montage Epson® inclus. Il explique aussi comment installer le boîtier de commande et l'unité tactile après l'installation du support mural.

Ce guide fournit les explications pour les projecteurs suivants :

• BrightLink® 475Wi/480i/485Wi/575Wi/585Wi/595Wi et 575Wi+/585Wi+/595Wi+
  • BrightLink Pro 1410Wi/1420Wi/1430Wi
  • PowerLite® 470/475W/480/485W/570/575W/580/585W

Consignes de sécurité

Pour votre sécurité, veuillez lire toutes les consignes contenues dans ce guide avant d'utiliser le support de montage mural. Une manipulation incorrecte ne respectant pas ces consignes pourrait endommager le support de montage ou provoquer des blessures corporelles ou des dommages matériels. Conservez ce guide d'installation à portée de main pour pouvoir vous y reporter ultérieurement.

Lisez les consignes de sécurité dans le Guide de l'utilisateur de votre projecteur et suivez les instructions figurant dans ce document.

Explication des symboles

Les symboles d'avertissement ci-dessous sont utilisés dans ce guide d'installation afin de vous éviter de vous blesser ou de provoquer des dommages matériels. Assurez-vous de bien avoir compris la signification de ces avertissements lorsque vous lisez ce guide.

Avertissement	Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voire la mort, en raison d'une manipulation incorrecte.
Mise en garde	Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des blessures ou des dommages physiques, en raison d'une manipulation incorrecte.
	Ce symbole signale des informations connexes ou utiles.

Consignes de sécurité pour l'installation

⚠️ Avertissement
Le support de montage est conçu exclusivement pour fixer un projecteur à un mur. Si un équipement autre qu’un projecteur est installé, son poids peut endommager le support.La chute du support de montage peut provoquer des blessures corporelles ou des dommages matériels.
Les travaux d’installation (fixation murale) doivent être effectués par des spécialistes disposant des compétences techniques et du savoir-faire appropriés. Une installation incomplète ou incorrecte peut entraîner la chute du support de montage et provoquer des blessures corporelles ou des dommages matériels.
⚠ Avertissement
Suivez les instructions du présent guide pour installer le support de montage.En cas de non-respect des instructions, le support de montage peut tomber et provoquer des blessures corporelles ou des dommages matériels.	⚠️
Suivez les instructions du présent guide pour installer et utiliser l’unité tactile.Si l’unité tactile n’est pas installée et utilisée de façon appropriée, la lumière émise par le laser pourrait entraîner des lésions oculaires.	⚠️
Manipulez le cordon d’alimentation avec précaution.Une manipulation incorrecte peut provoquer un incendie ou une électrocution. Prenez les précautions suivantes en le manipulant :• Ne saisissez pas la fiche secteur avec des mains humides.• N’utilisez pas un cordon d’alimentation endommagé ou modifié.• Ne tirez pas exagérément sur le cordon lorsque vous le faites passer à travers le support de montage.	⚠️
N’installez pas le support de montage à un endroit où il peut être soumis à des vibrations ou des chocs.Des vibrations ou des chocs pourraient endommager le projecteur ou la surface de montage. Vous risqueriez également de provoquer la chute du support de montage ou du projecteur et donc provoquer des blessures corporelles ou des dommages matériels.	🚫
L’installation doit être exécutée par au moins deux techniciens qualifiés. Si vous devez desserrer des vis pendant l’installation, veillez à ne pas provoquer la chute du support de montage.La chute du support de montage ou du projecteur peut provoquer des blessures corporelles ou des dommages matériels.	⚠️
Installez le support de montage de sorte qu’il puisse supporter son poids ainsi que celui du projecteur et résister à toute vibration horizontale. Utilisez des écrous et des boulons M10 et assurez-vous d’utiliser les pattes de fixation murales appropriées pour votre type de mur.Si vous utilisez des écrous et des boulons de taille inférieure à M10, le support de montage risque de tomber.Epson n’accepte aucune responsabilité pour tout dommage ou toute blessure dus à une solidité du mur insuffisante ou une installation inappropriée.	⚠️
La fixation du projecteur sur un mur à l’aide du support de montage doit être effectuée sur un mur suffisamment solide pour maintenir le projecteur, le support de montage, ainsi que le boîtier de commande et l’unité tactile, au besoin.Ce support de montage doit être installé sur un mur en béton. Vérifiez donc le poids du projecteur, du support de montage, du boîtier de commande et de l’unité tactile avant l’installation et veillez à la bonne solidité du mur. Si la solidité du mur est insuffisante, renforcez le mur avant de procéder à l’installation.	⚠️
Inspectez régulièrement le support de montage pour vérifier qu’aucune de ses pièces n’est endommagée ou que des vis ne sont pas desserrées.Si des pièces sont endommagées, cessez immédiatement d’utiliser le support de montage. La chute du support de montage ou du projecteur peut provoquer des blessures corporelles ou des dommages matériels.	🚫
Ne modifiez jamais le support de montage, le boîtier de commande ou l’unité tactile.	🚫
Ne suspendez aucun objet au support de montage ni ne posez d’objet lourd sur celui-ci.La chute du support de montage ou du projecteur peut provoquer des blessures corporelles ou des dommages matériels.	🚫
N’utilisez pas d’adhésifs, ni d’huiles ou de lubrifiants pour installer ou régler le support de montage.Si vous utilisez des adhésifs pour empêcher les vis de se desserrer ou si vous utilisez des lubrifiants ou des huiles sur la partie du projecteur fixée à la plaque coulissante, le boîtier risque de se détériorer, et risque de provoquer la chute du projecteur et des blessures corporelles ou des dommages matériels.	🚫
Serrez fermement toutes les vis après tout réglage.Sinon, le support de montage ou le projecteur pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.	⚠️
Ne desserrez jamais les écrous et les boulons après l’installation.Vérifiez régulièrement que les vis ne se sont pas desserrées. Si vous constatez le moindre jeu, resserrez fermement les vis concernées. Sinon, le support de montage ou le projecteur pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.	🚫
[05/18] Avertissement
Lorsque vous effectuez le câblage, assurez-vous que les câbles n’entrent pas en contact avec les vis ou les écrous.La manipulation incorrecte des câbles peut provoquer un incendie ou un choc électrique.
N’appliquez pas d’appareils optiques tels qu’une loupe ou un télescope à la lumière laser diffusée depuis l’unité tactile.L’utilisation d’appareils optiques dans ces conditions pourrait entraîner des blessures ou un incendie.

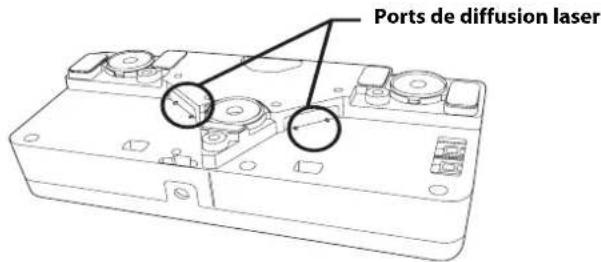

Ne regardez pas dans les ports de diffusion laser de l’unité tactile.Cela pourrait entraîner des problèmes oculaires. Veuillez prêter une attention particulière lorsque des enfants sont présents.
Ne regardez pas la lumière laser en utilisant des appareils optiques tels qu’une loupe à moins de 2,75 po (70 mm).Le visionnement à portée réduite peut entraîner des problèmes oculaires.
Connectez l’unité tactile aux modèles BrightLink 595Wi/595Wi+ et BrightLink Pro 1430Wi seulement. Ne connectez pas l’unité à d’autres projecteurs ou appareils.
N’utilisez pas l’unité tactile si vous utilisez ou êtes à proximité d’équipement médical tel qu’un stimulateur cardiaque.L’aimant de l’unité tactile génère de l’interférence électromagnétique qui pourrait entraîner une défaillance de l’équipement médical.

(ME) Mise en garde
N'installez pas le support de montage dans un endroit qui excède la plage de température de fonctionnement du modèle de projecteur. Un tel environnement peut endommager le projecteur.
Installez le support de montage dans un endroit à l'abri de la poussière et de l'humidité pour que l'objectif et les éléments optiques internes ne se salissent pas.
Ne forcez pas de manière excessive lorsque vous réglez le support de montage.Le support de montage peut être endommagé et provoquer des blessures corporelles.
Conservez les appareils de stockage magnétiques (par exemple, les cartes magnétiques ou les appareils électroniques tels que les ordinateurs, les montres à affichage numérique ou les téléphones cellulaires) loin de l'unité tactile.L'aimant à l'intérieur de l'unité tactile génère de l'interférence magnétique qui pourrait corrompre les données ou entraîner un mauvais fonctionnement des appareils ou supports.

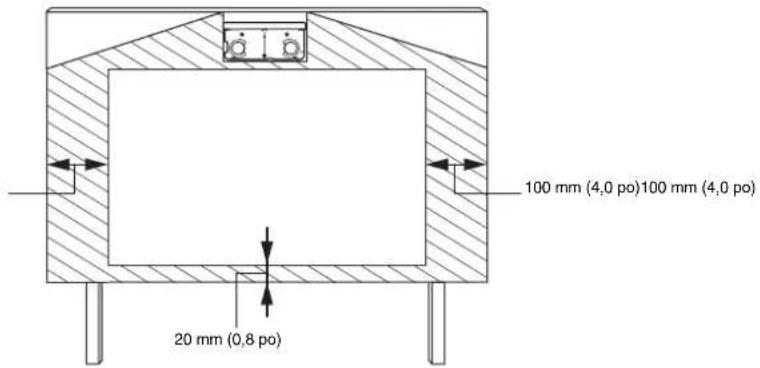

Emplacement pour l'installation

• Avant d'installer le projecteur, vérifiez le câblage de l'alimentation électrique de l'emplacement d'installation.
• Éloignez le projecteur des autres appareils électriques, notamment des éclairages fluorescents ou des climatiseurs. Certains types d'éclairages fluorescents risquent d'interférer avec la télécommande du projecteur.
• Assurez-vous que le projecteur n'est pas directement exposé à la lumière du soleil ou d'autres sources de lumière vive.
• Nous vous recommandons d'utiliser un câble d'ordinateur VGA d'une longueur inférieure à 20 mètres (65 pieds) afin de réduire l'effet de parasites.
• Installez le projecteur dans un emplacement où l'image projetée est à votre portée.
• Le projecteur doit être installé dans l'un des emplacements suivants afin que l'unité tactile puisse fonctionner correctement :
• Monté à un mur ou suspendu au plafond avec la projection d'images depuis l'avant de l'écran.

- Monté verticalement sur une table avec la projection d'images depuis le devant de la table. Si vous utilisez cette méthode d'installation, vous aurez besoin du support pour table interactive en option (ELPMB29) et de la plaque de fixation (ELPPT05).

- Lorsque le boîtier de commande est alimenté par des piles, suivez les directives suivantes lors de l'installation :

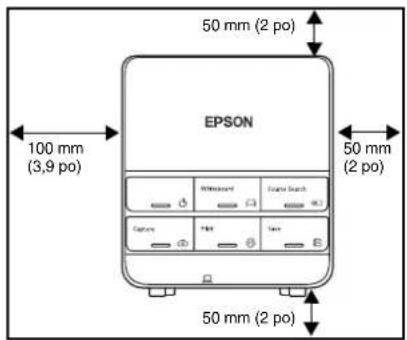

• Installez le boîtier de commande sur la même surface que l'écran de projection. Si l'écran de projection et le point d'installation du boîtier de commande ne sont pas au même niveau, installez le boîtier de commande à environ 20 cm (8 po) du bord de l'écran.
• Assurez-vous qu'il n'y a aucun objet bloquant le signal entre le boîtier de commande et le projecteur (à l'exception de l'unité tactile).

- Utilisez l'ensemble de câbles de la télécommande optionnel (modèle ELPKC28, numéro de pièce V12H005C28) pour alimenter le boîtier de commande lors des situations suivantes :

• Les directives mentionnées ci-dessus ne peuvent pas être suivies.
• L'écran de projection et le point d'installation du boîtier de commande ne sont pas au même niveau et la différence de hauteur est de plus de 2 po (5 cm).
• Le projecteur est placé sur une table et il projette vers l'écran.
• Plusieurs projecteurs sont utilisés.

- Avant d'installer l'unité tactile, vérifiez si l'emplacement pour l'installation répond aux critères suivants :

• L'unité tactile peut être fixée à la surface avec des aimants ou des vis.

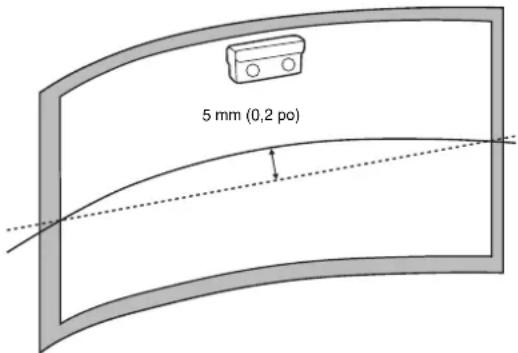

• La surface est plate, lisse et régulière avec moins de 5 mm (0,2 po) d'inégalité (dans toutes les directions) sur la surface de l'écran.

- Lors de l'installation sur un tableau blanc, installez l'unité tactile à l'intérieur du cadre du tableau blanc.

- Assurez-vous qu'il n'y a pas d'obstacles, par exemple des câbles ou des objets protubérants comme des plateaux pour tableau blanc ou des cadres épais dans les zones ombrées de l'illustration ci-dessous. L'unité tactile ne fonctionnera pas correctement si le signal infrarouge est bloqué.

1 Contenu de l'emballage

75

2 Spécifications

77

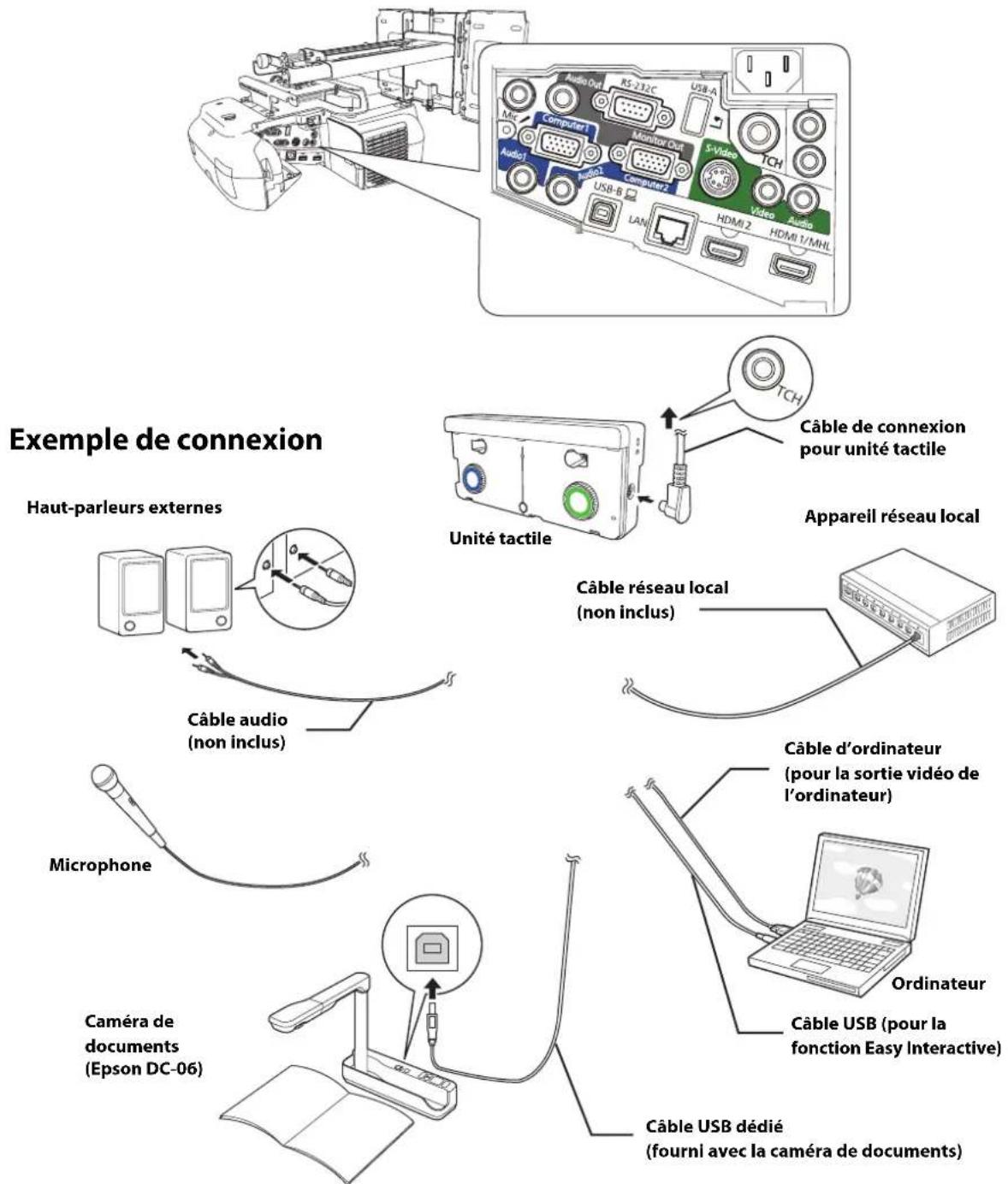

3 Connexion des appareils

80

4 Positionnement du projecteur

83

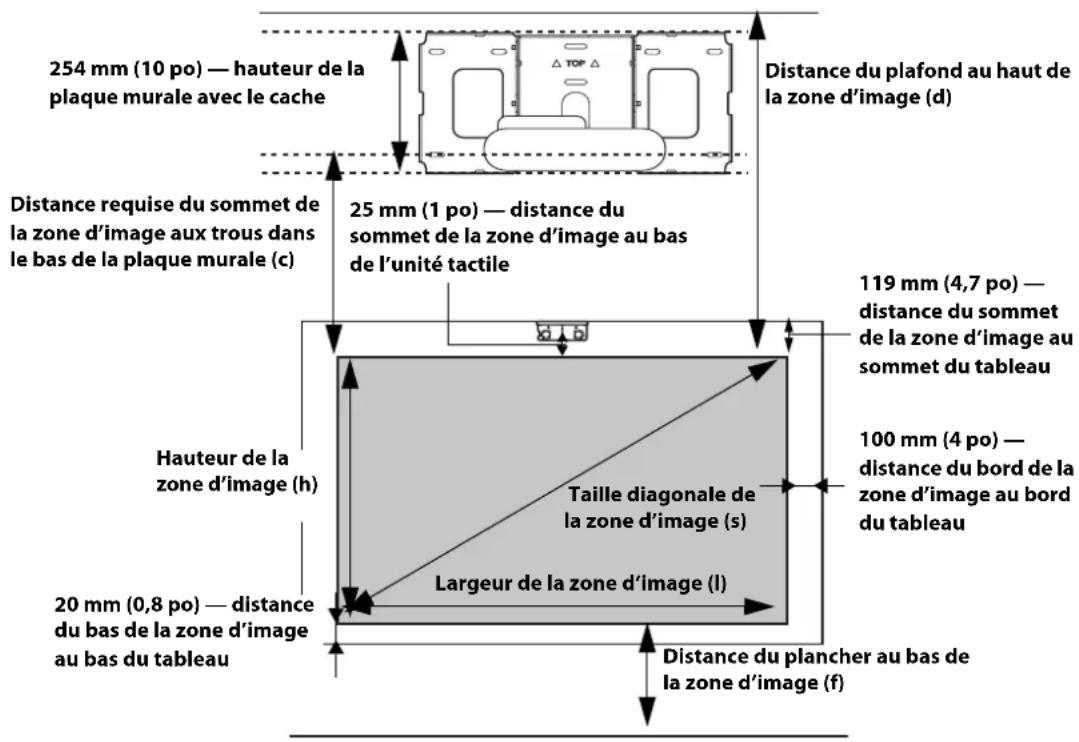

1. Feuille de travail d'installation pour la projection sur un tableau mural préinstallé
2. Feuille de travail d'installation pour la projection sur un mur ordinaire

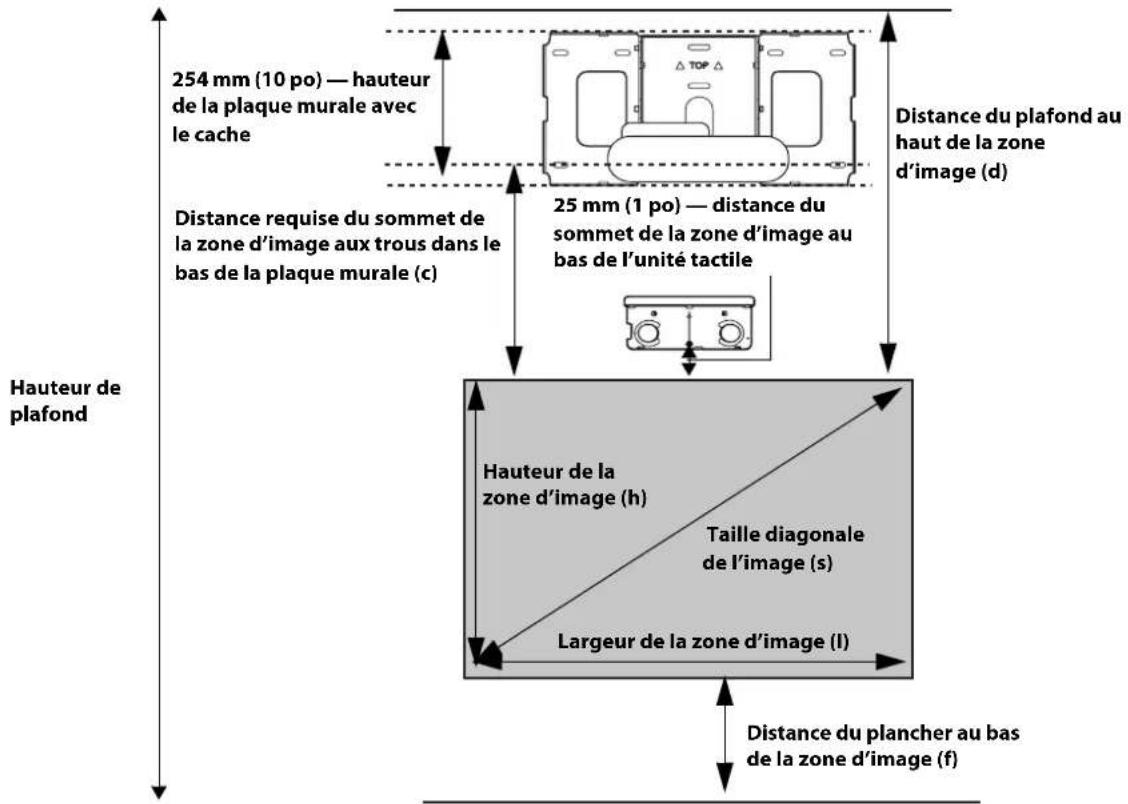

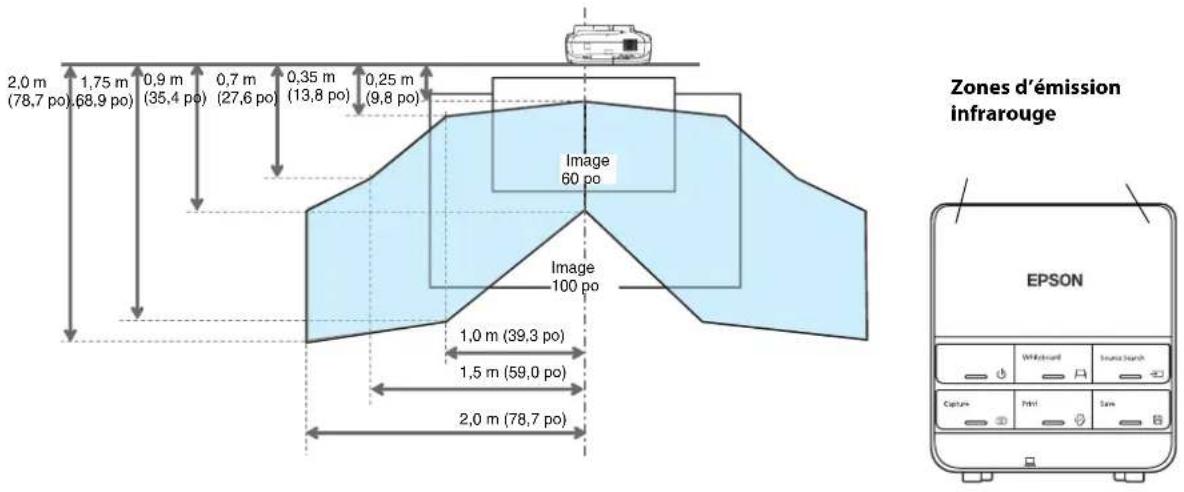

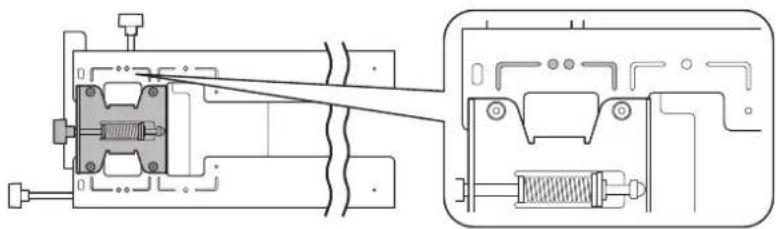

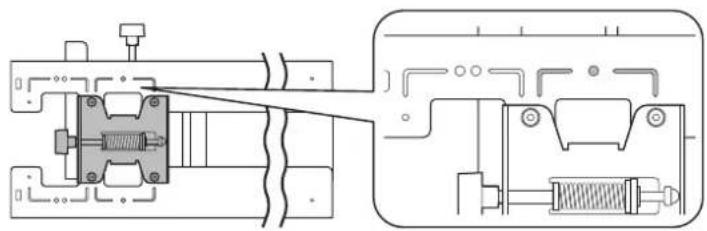

3. Taille de l'image diagonale et position de montage

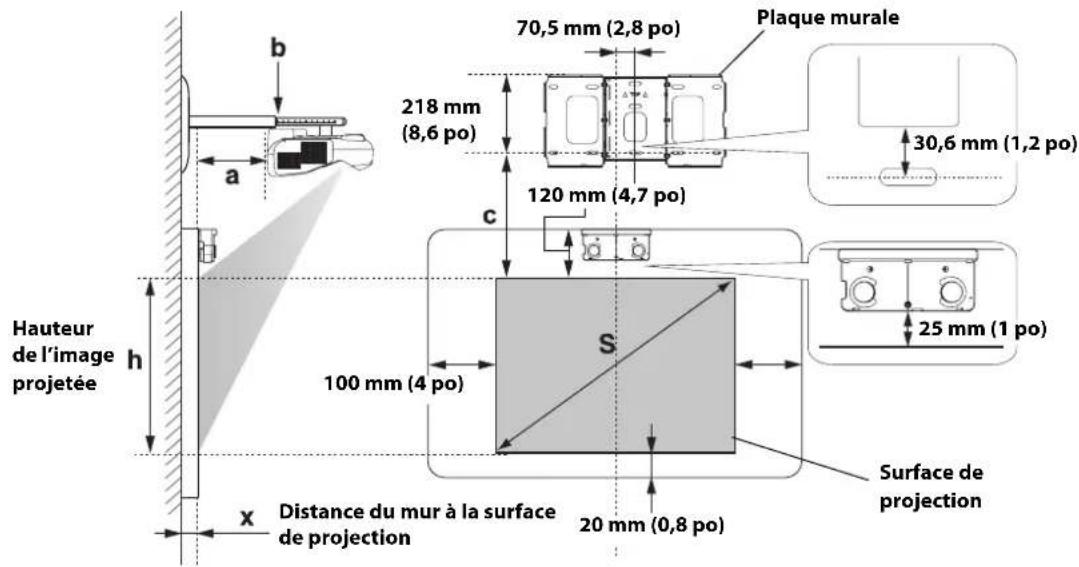

4. Distance de la surface de projection à la plaque murale
5. Mesures d'installation en pouces pour les projecteurs WXGA
6. Mesures d'installation en pouces pour les projecteurs XGA
7. Mesures d'installation en millimètres pour les projecteurs WXGA
8. Mesures d'installation en millimètres pour les projecteurs XGA

5 Installation du projecteur

103

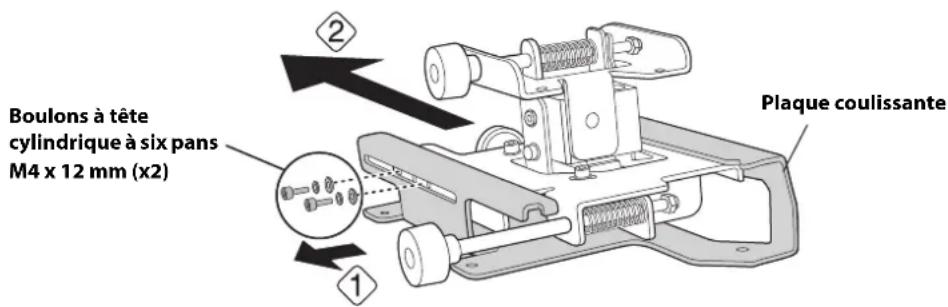

1. Désassemblez les pièces

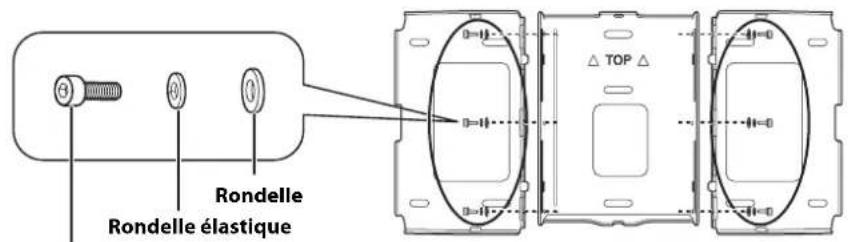

2. Assemblez les pièces

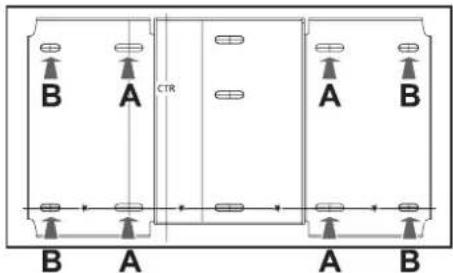

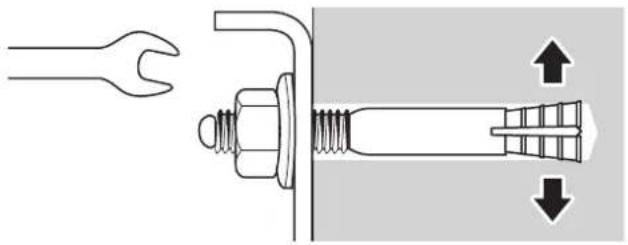

3. Installez la plaque murale sur le mur

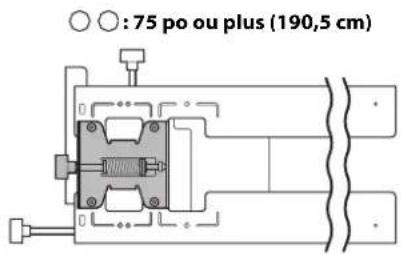

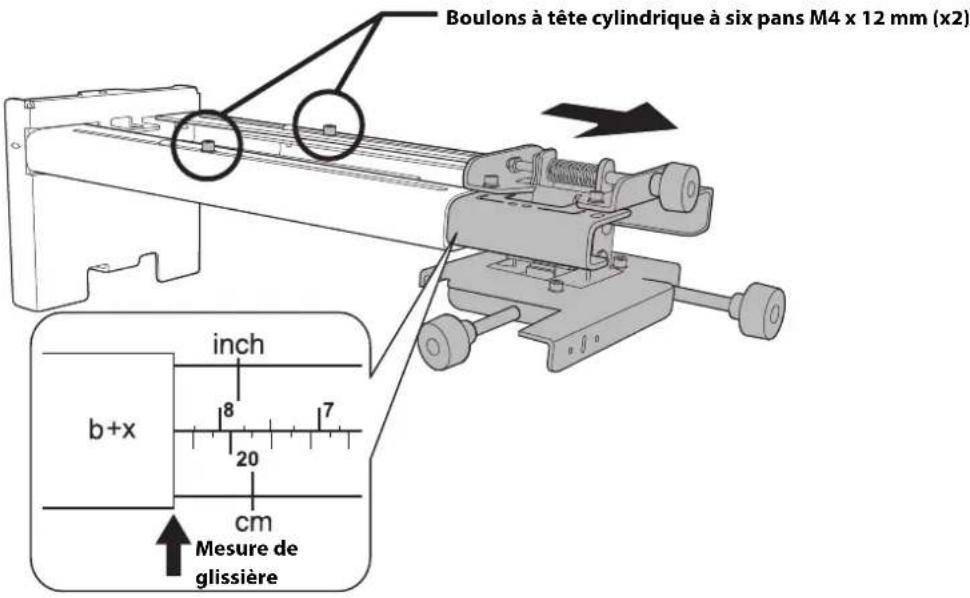

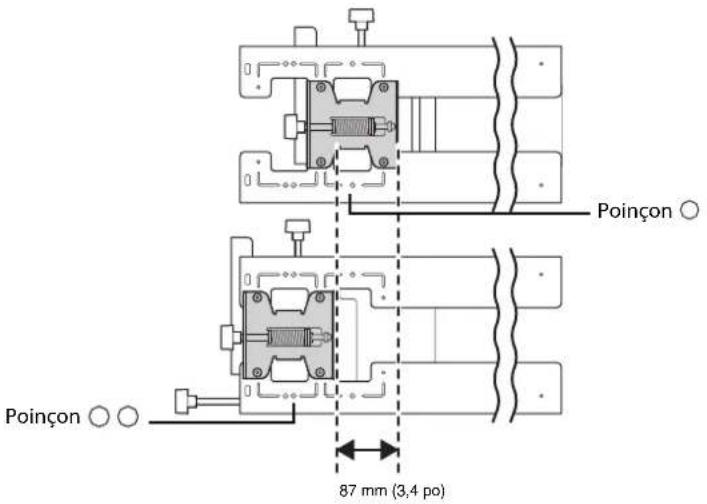

4. Déterminez la distance de projection et retirez la glissière

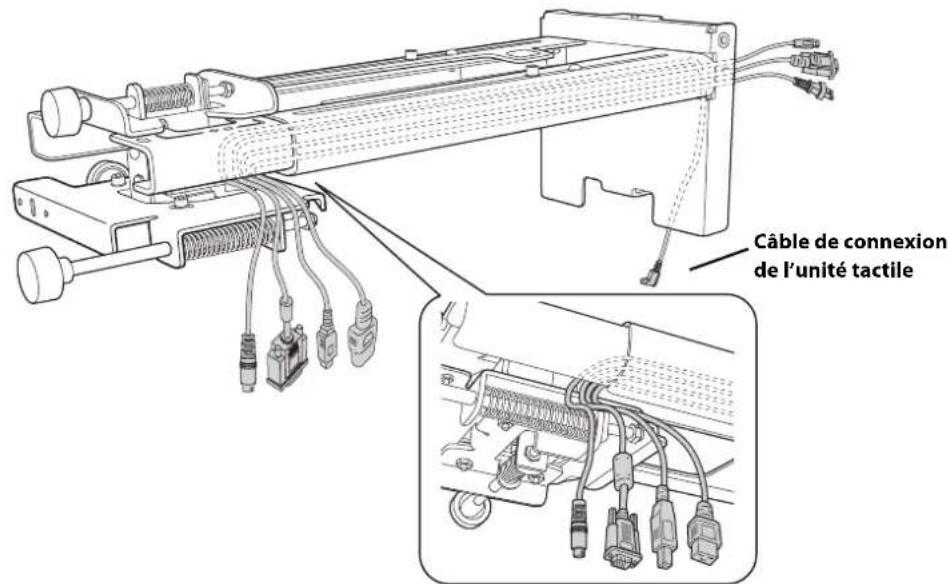

5. Faites passer les câbles dans le bras du support de montage

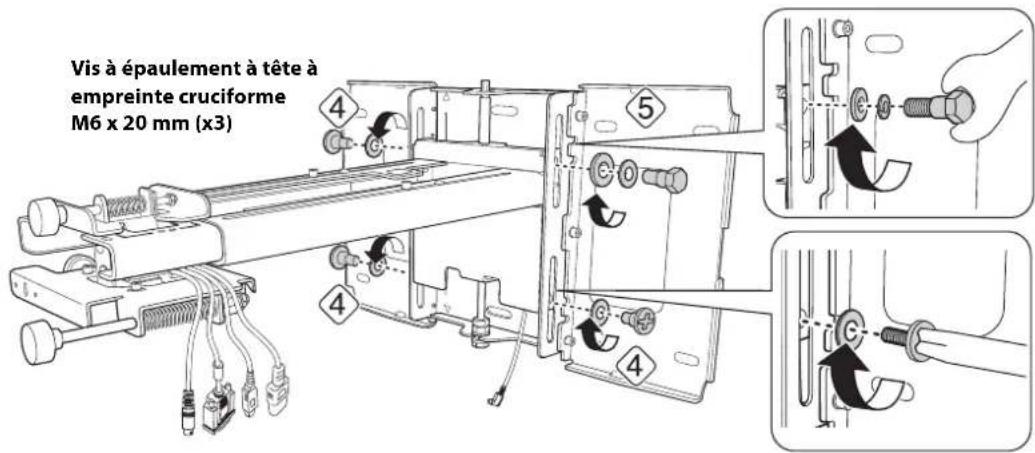

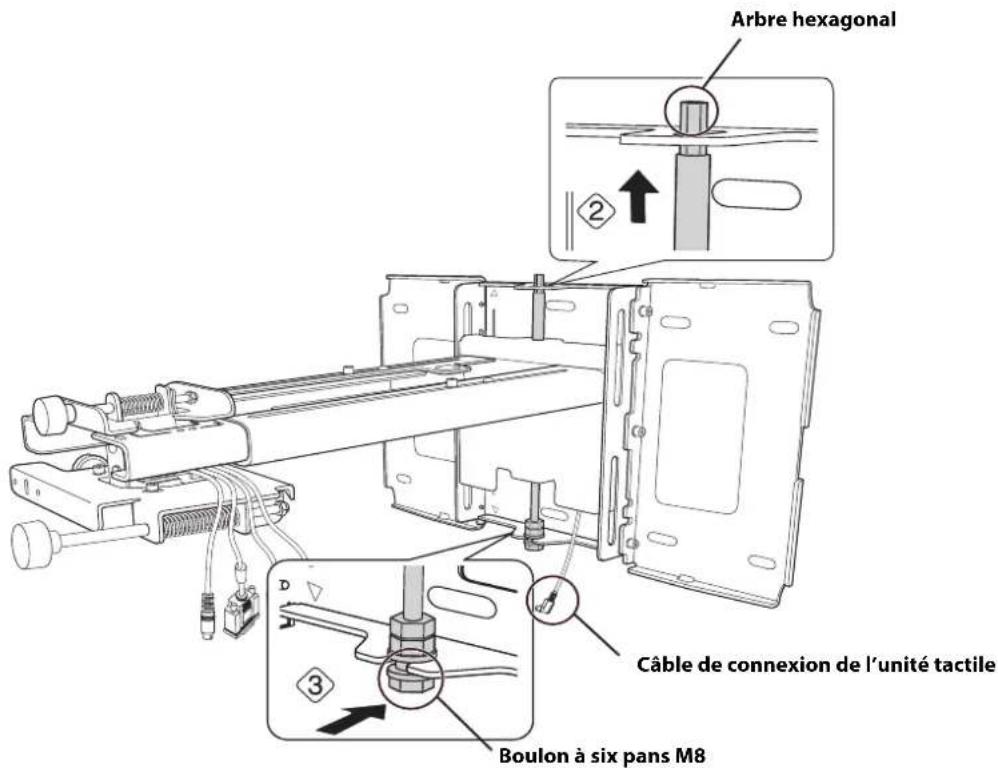

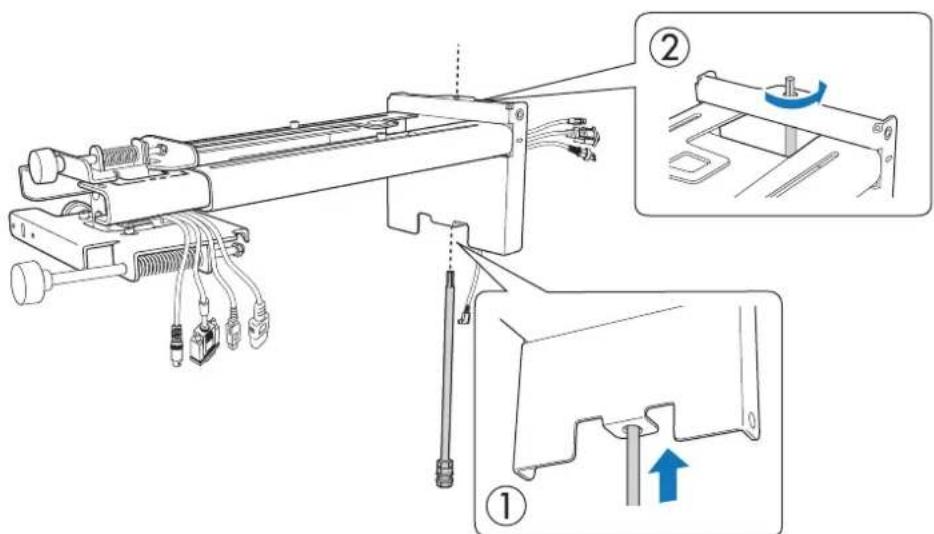

6. Fixez le bras du support de montage à la plaque murale

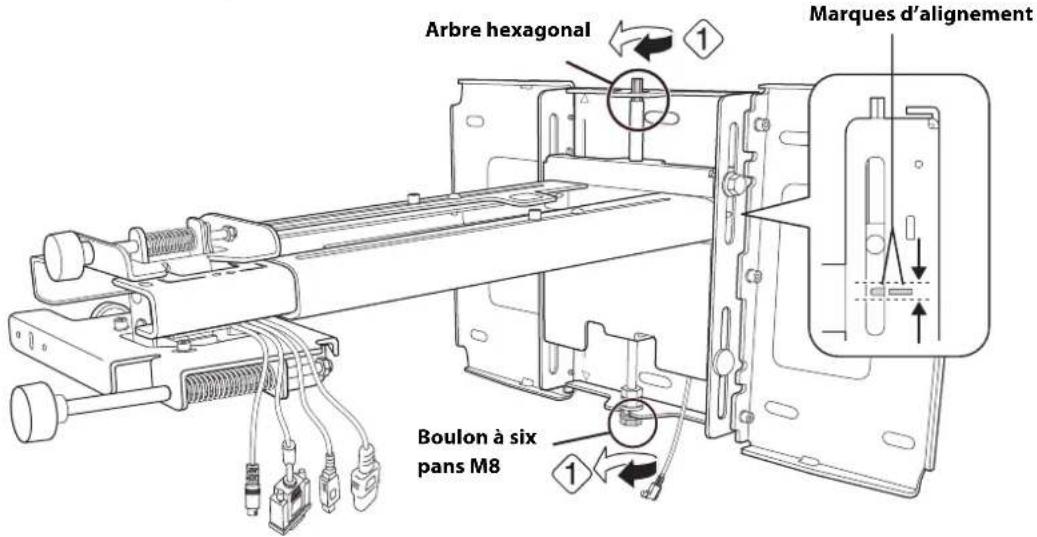

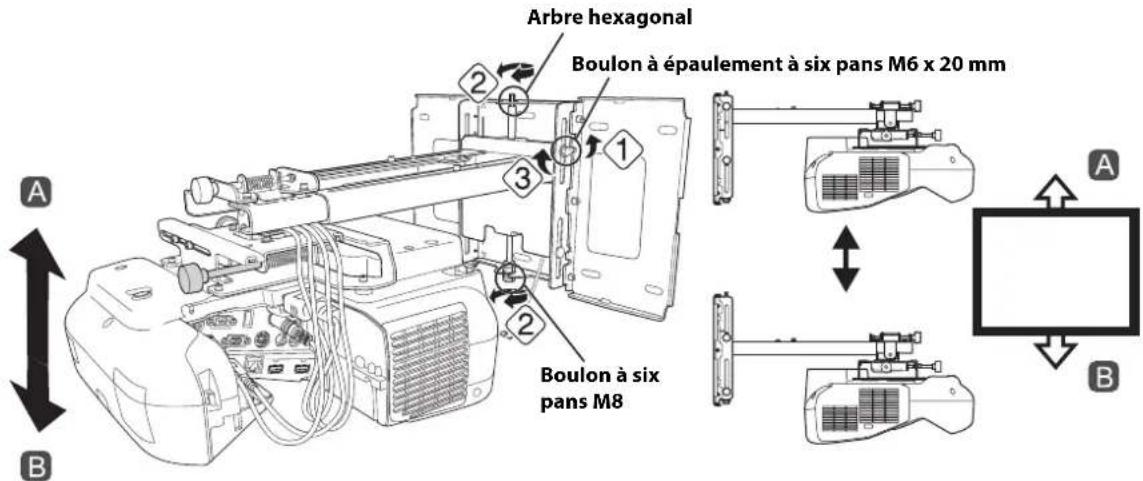

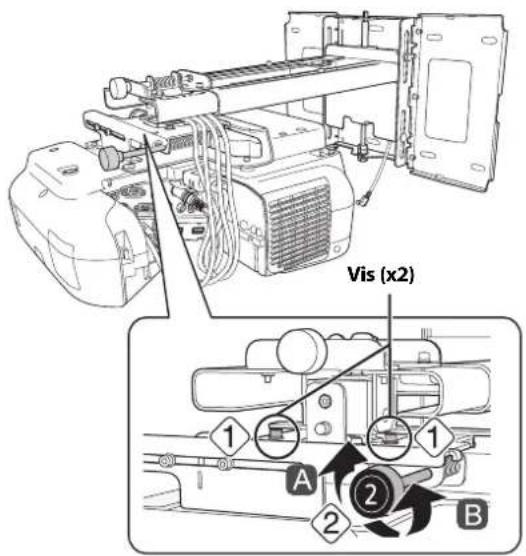

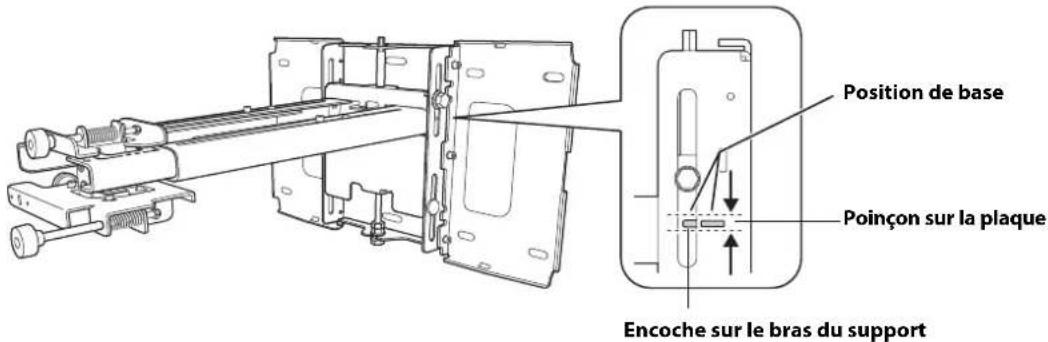

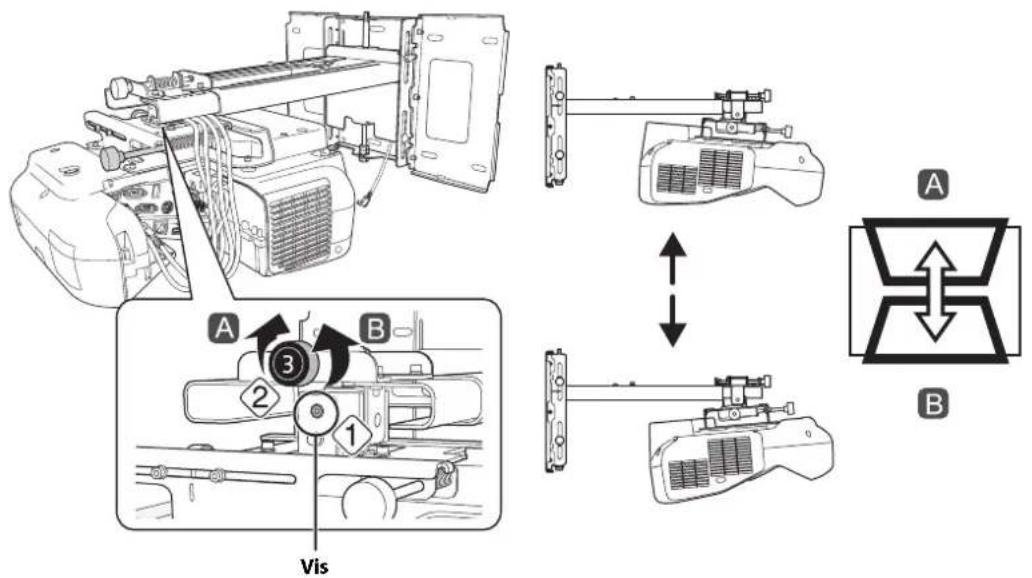

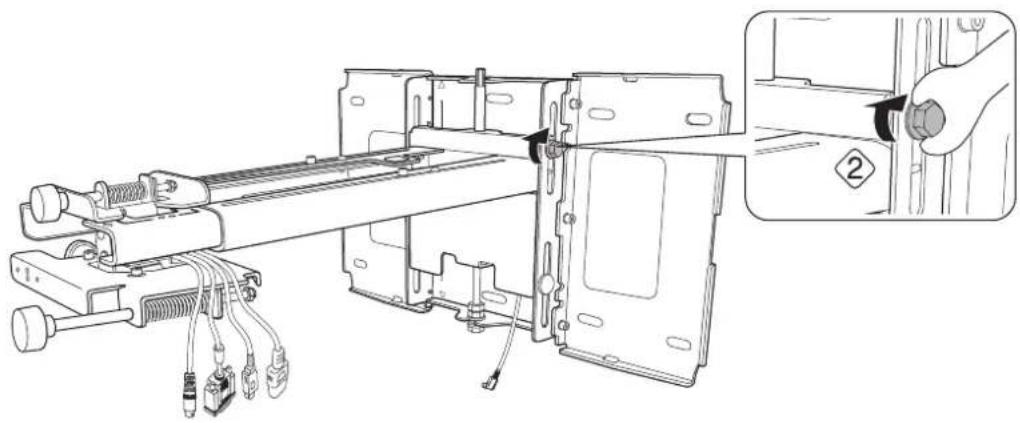

7. Réglez la position du coulissement vertical du bras

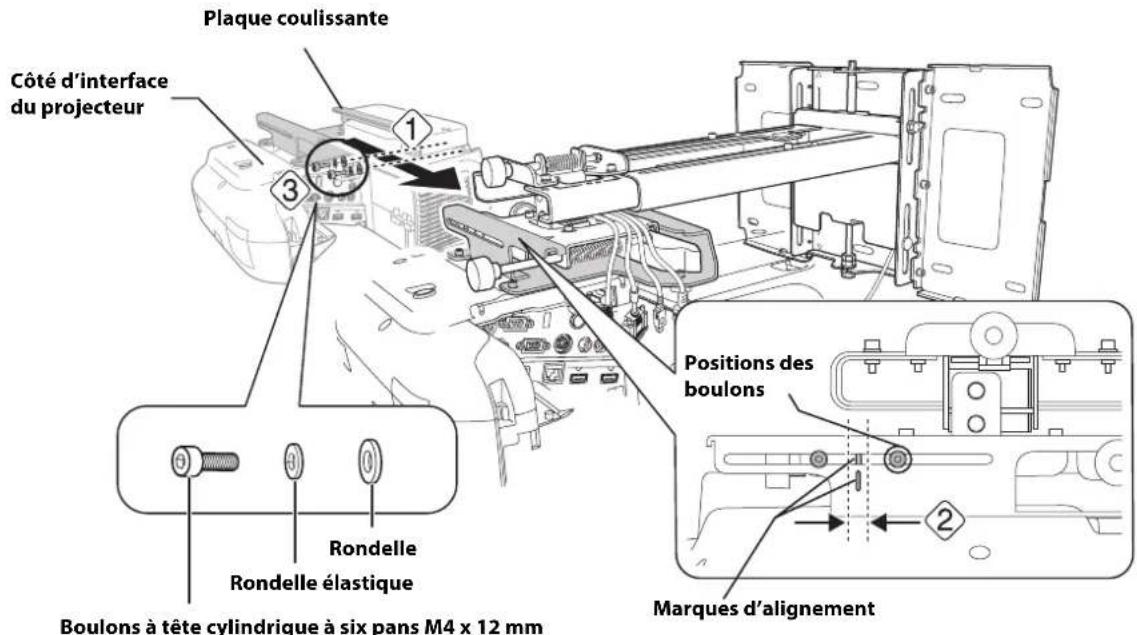

8. Fixez le projecteur au support de montage

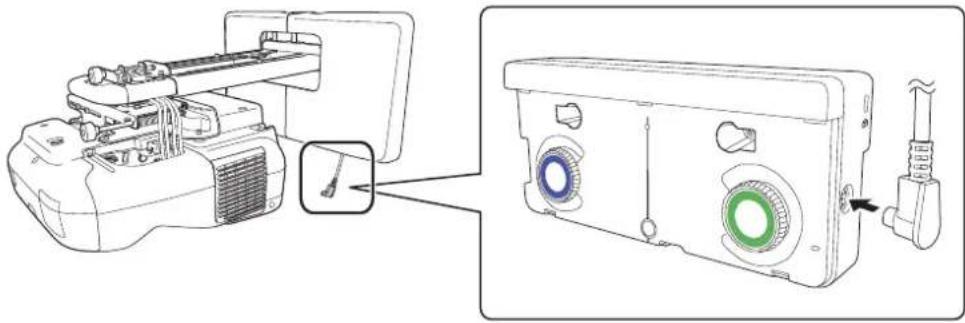

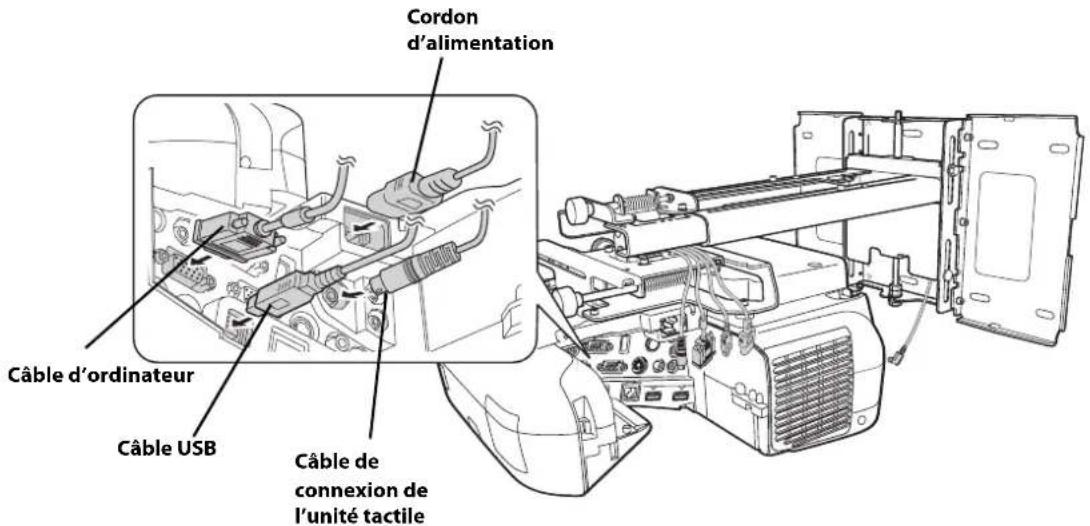

9. Connectez le cordon d'alimentation et les autres câbles au projecteur

6 Réglage de l'image

114

1. Mettez le projecteur sous tension

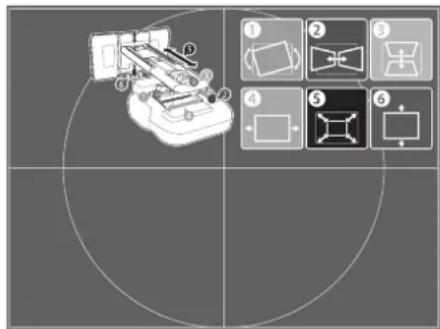

2. Affichez la mire
3. Changez le rapport hauteur/largeur (au besoin)

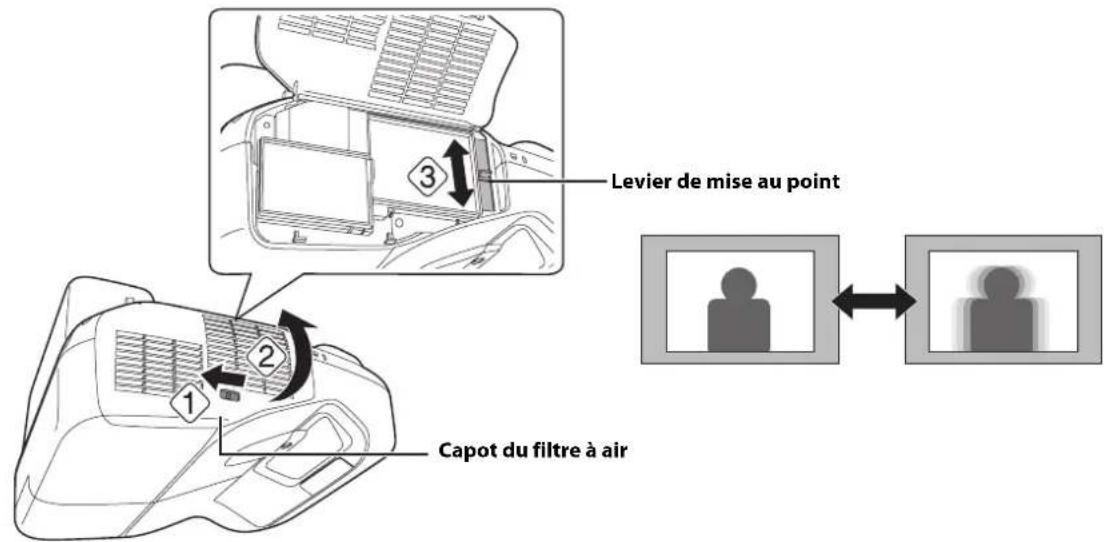

4. Réglez la mise au point

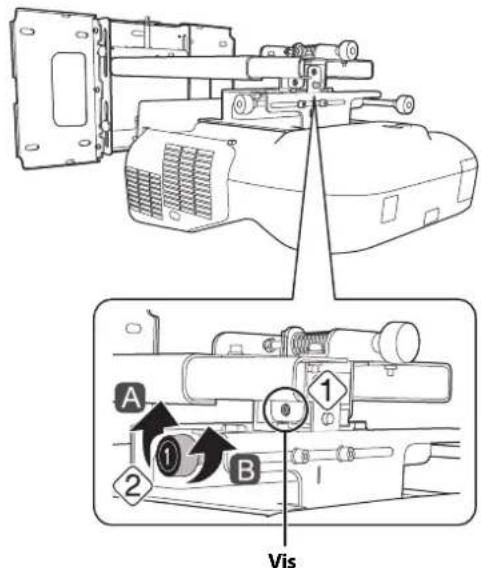

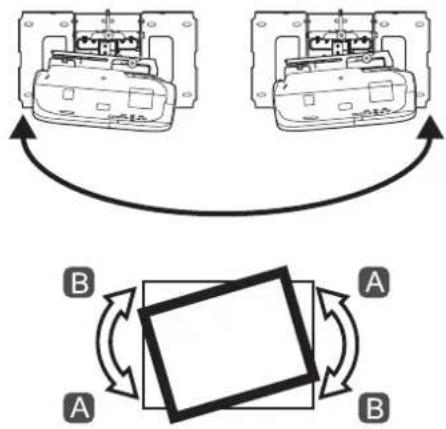

5. Utilisez la poignée de réglage sur le côté gauche pour régler le roulis horizontal

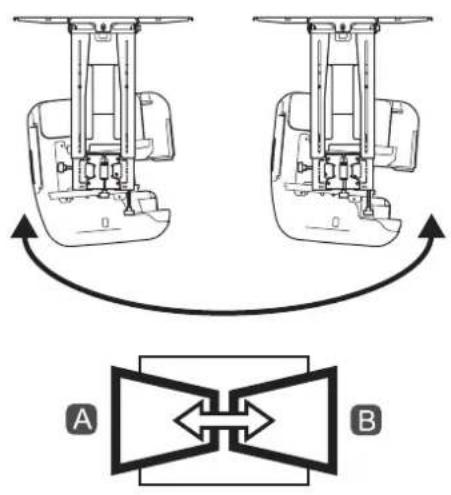

6. Utilisez la poignée de réglage sur le côté droit pour régler la rotation horizontale
7. Utilisez la poignée de réglage dans le haut pour régler l'inclinaison verticale

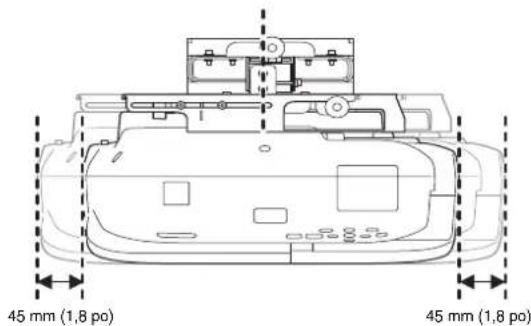

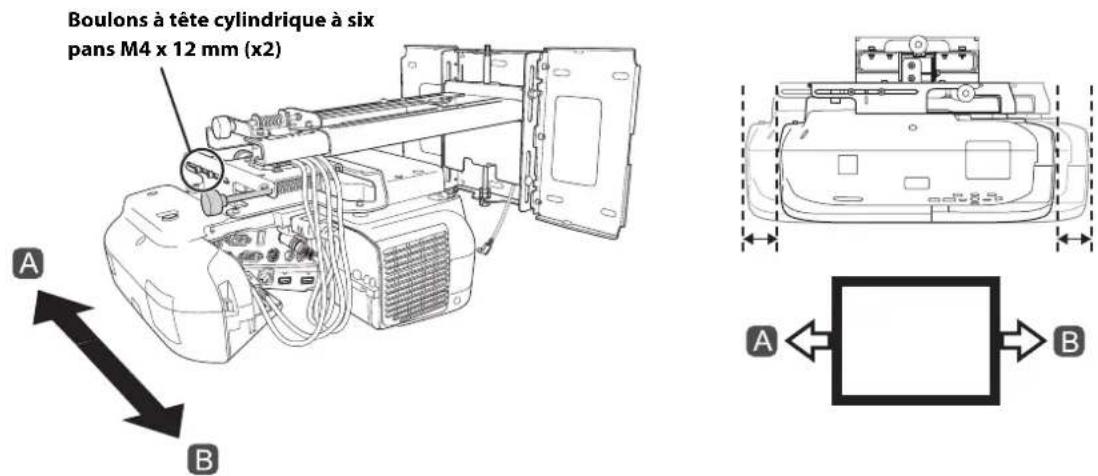

8. Réglez le coulissement horizontal

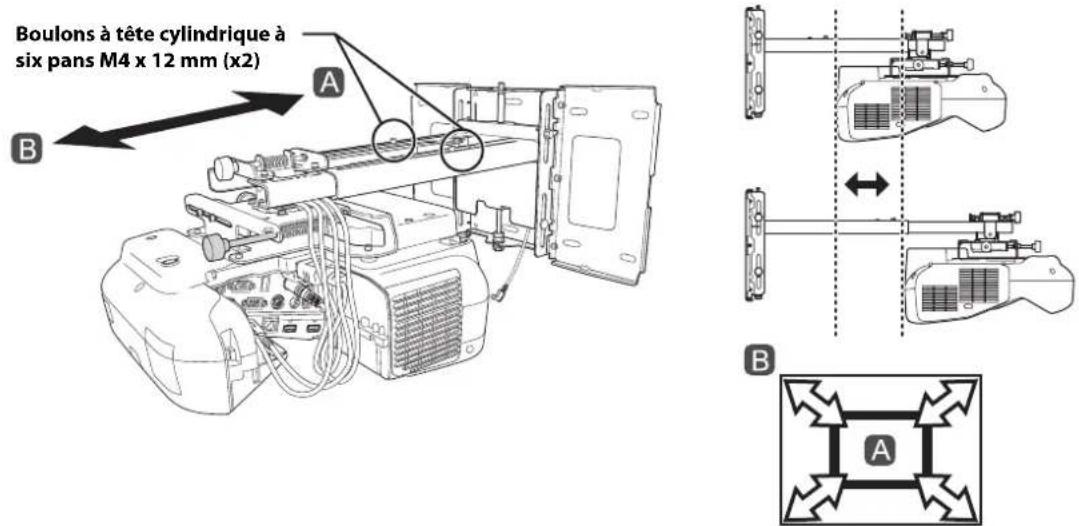

9. Réglez le coulissement vers l'avant/l'arrière
10. Réglez le coulissement vertical
11. Supprimez l'affichage de la mire

7 Fixation des caches

121

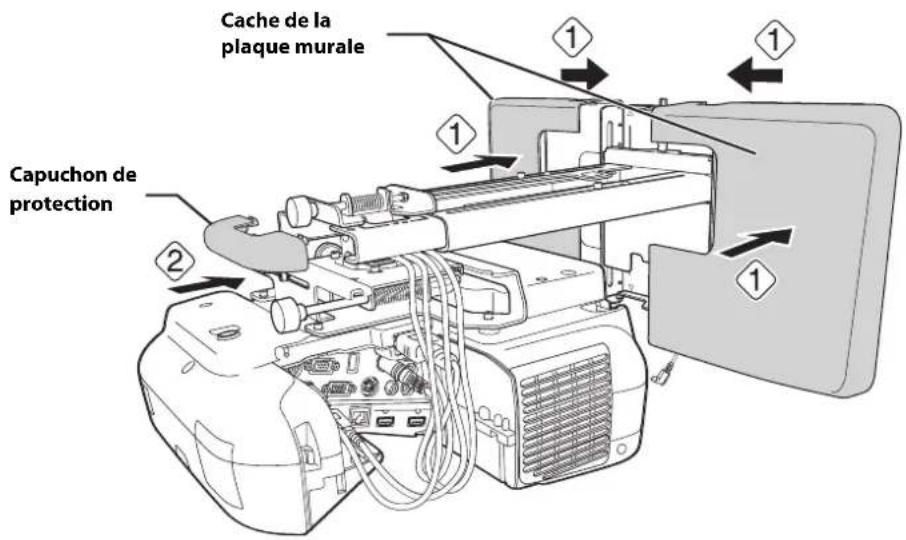

1. Fixez le cache du support de montage et le capuchon de protection

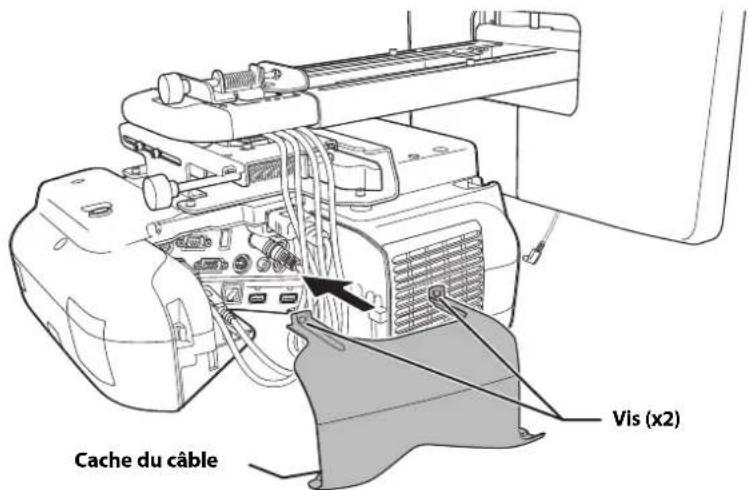

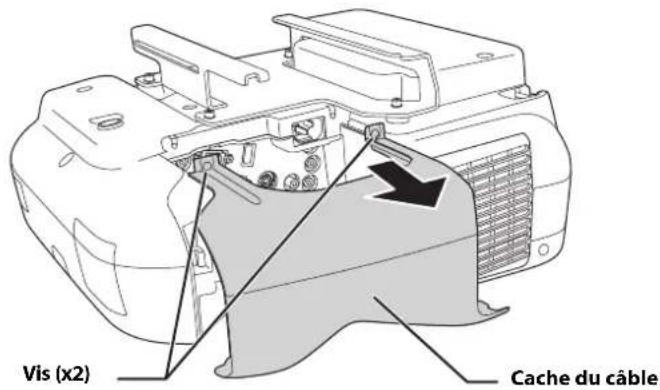

2. Fixez le cache du câble au projecteur

8 Installation de l'unité tactile

123

1. Mettez le projecteur sous tension

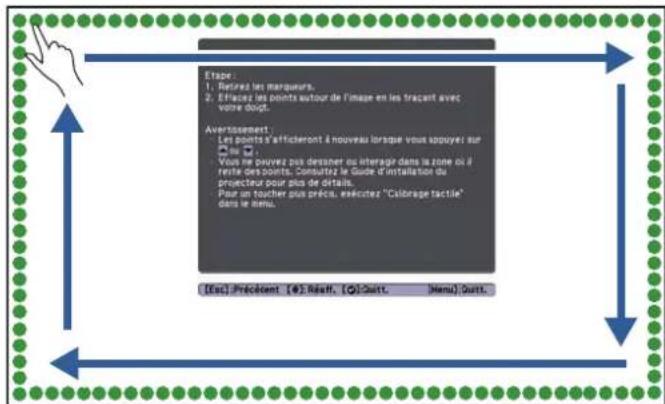

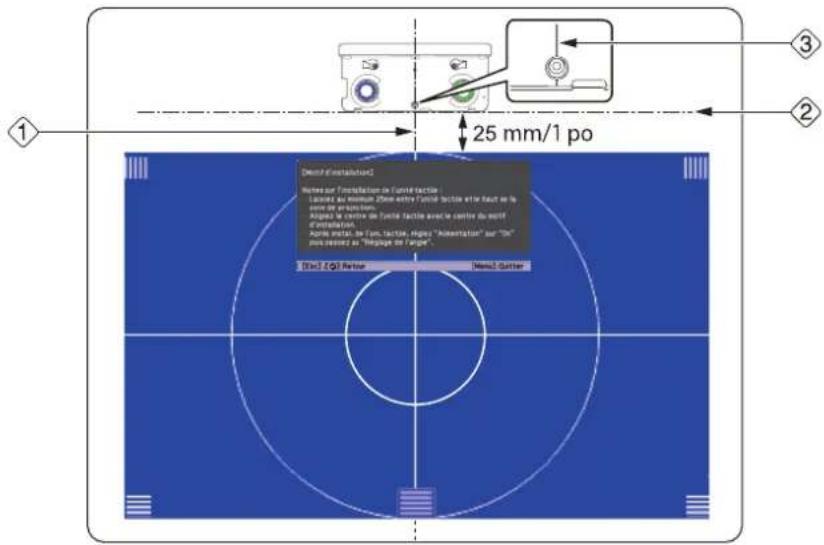

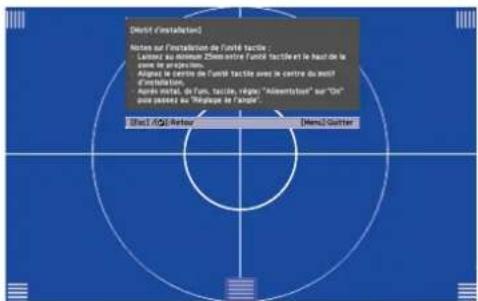

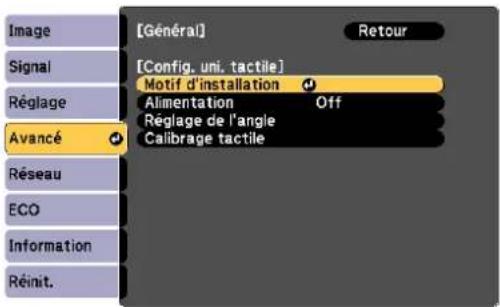

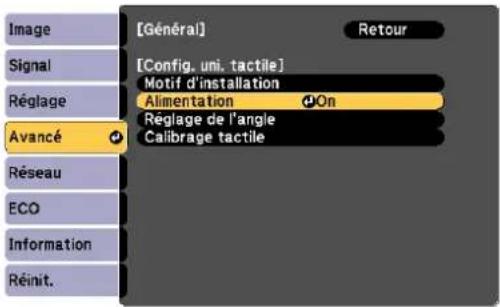

2. Affichez le motif d'installation

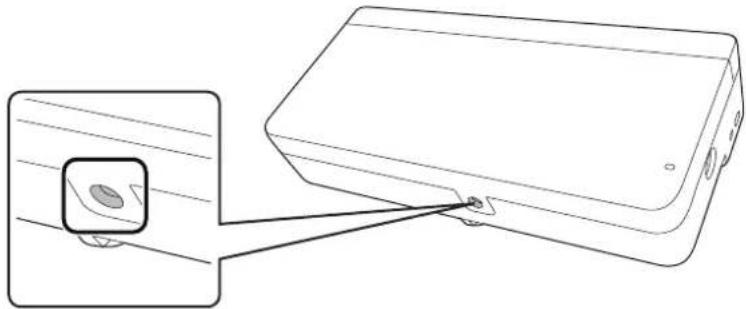

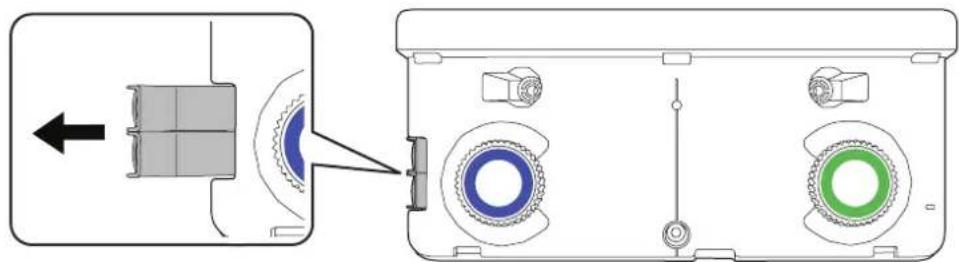

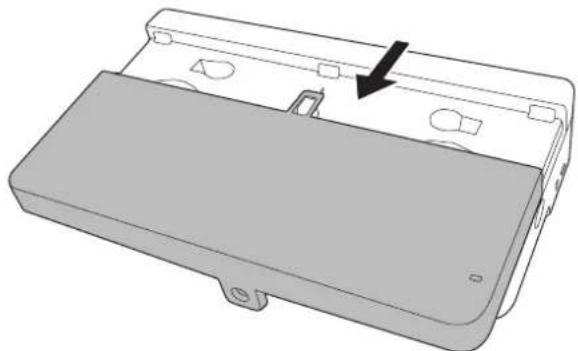

3. Retirez les marqueurs
4. Déterminez la position d'installation de l'unité tactile

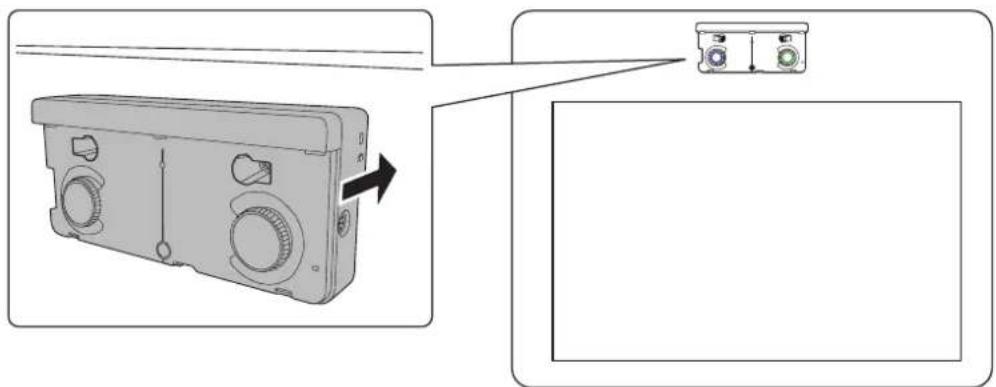

5. Installez l'unité tactile
6. Branchez le câble

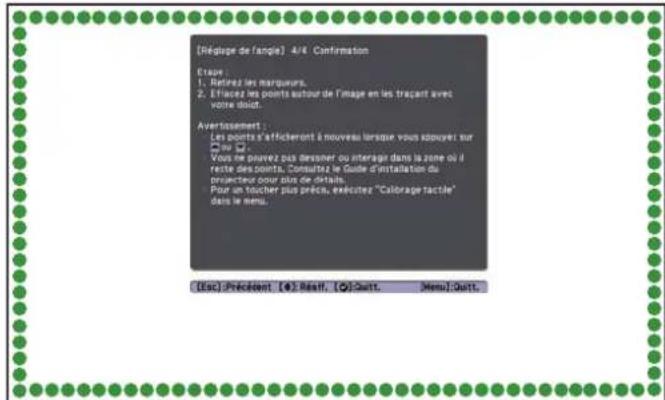

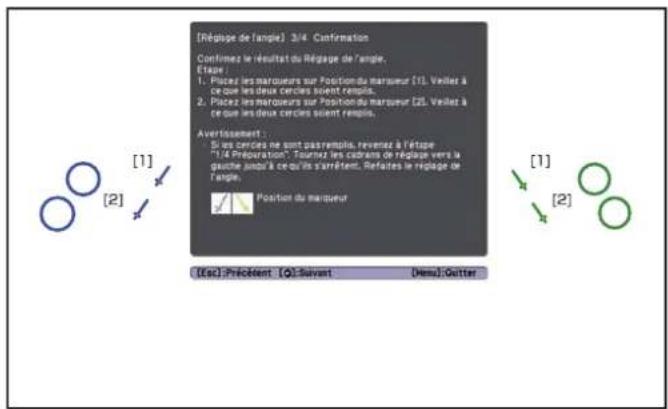

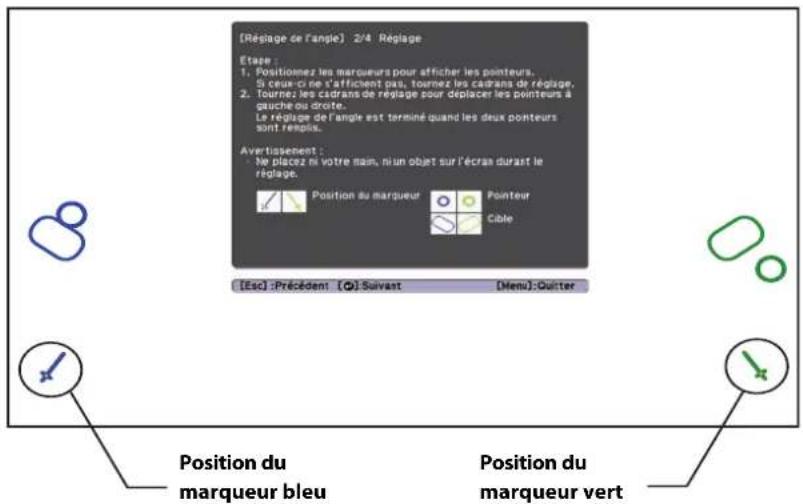

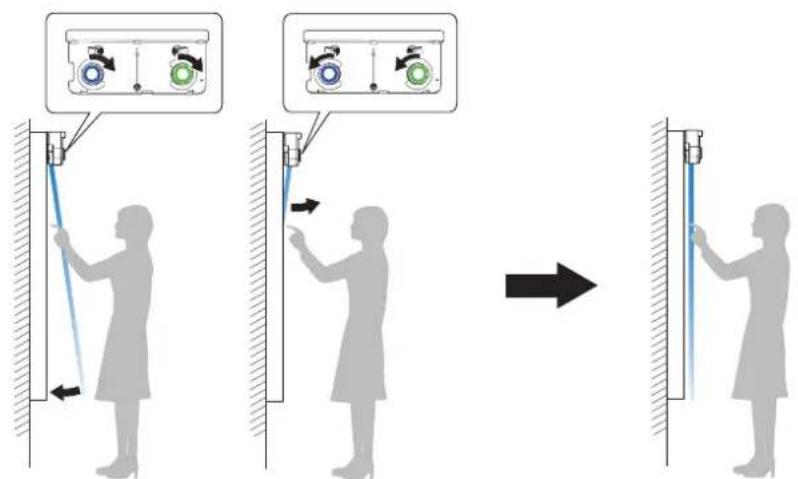

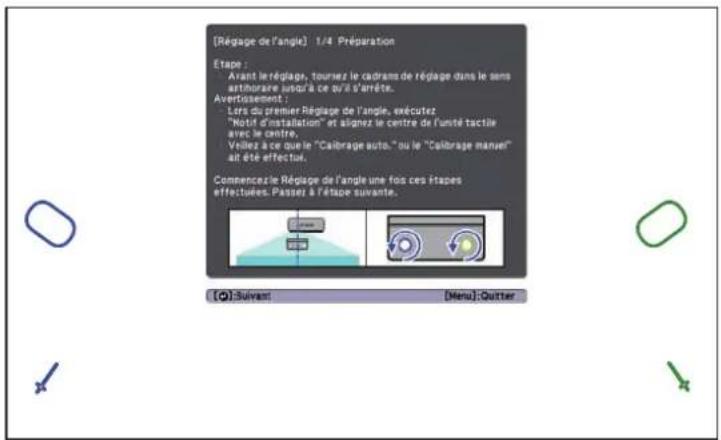

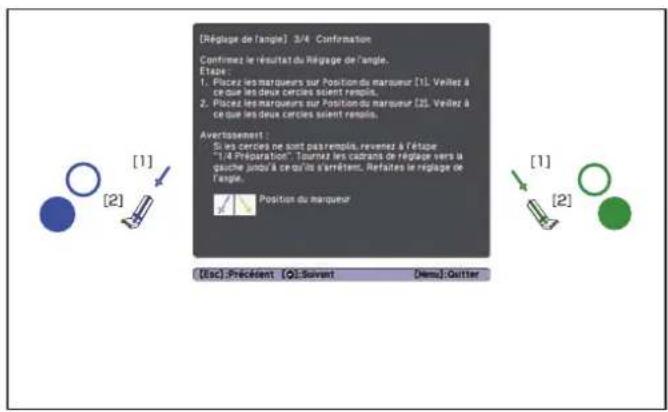

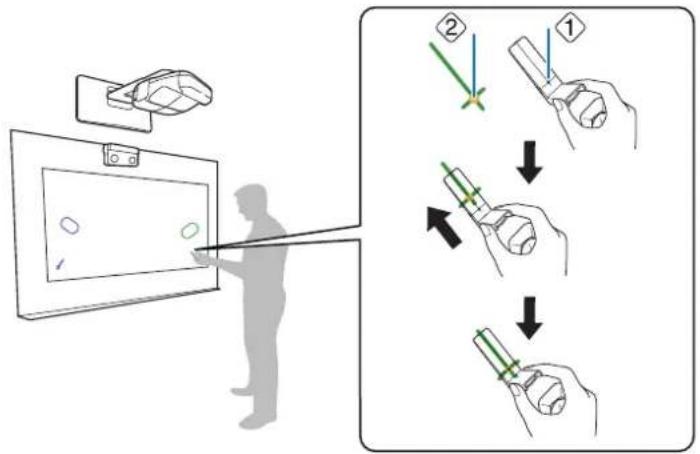

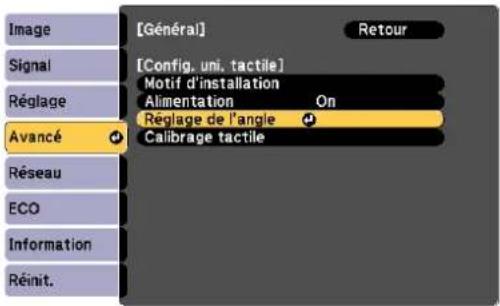

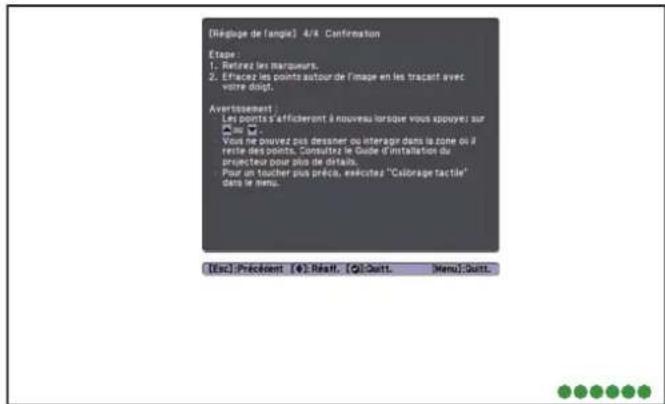

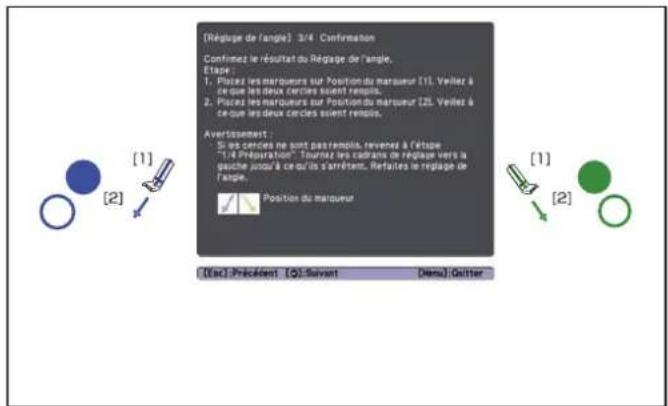

7. Réglez l'angle

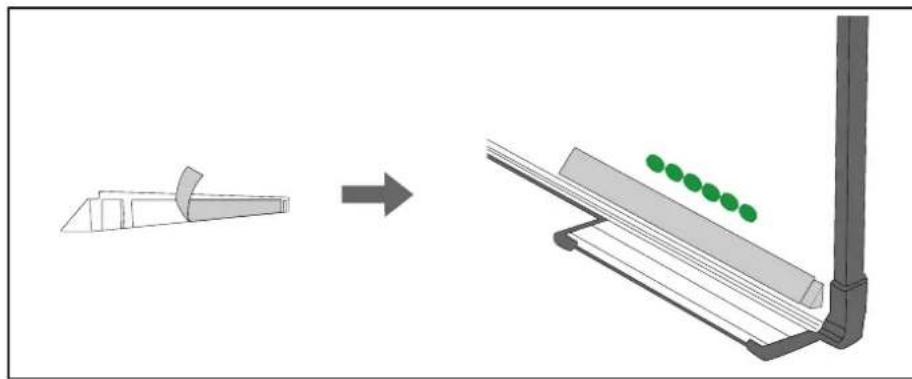

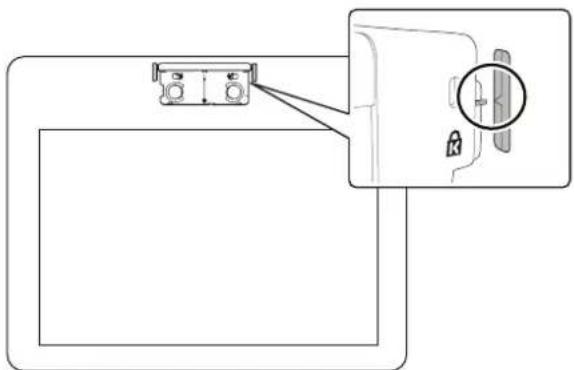

8. Stockez les marqueurs et posez les étiquettes

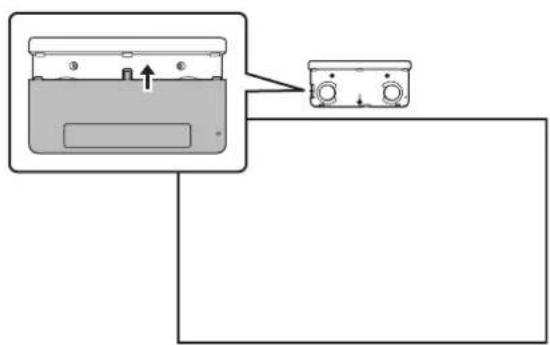

9. Posez le couvercle

9 Installation du boîtier de commande

136

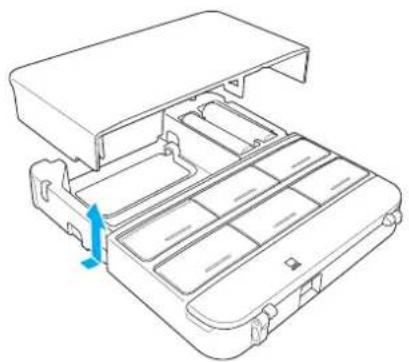

1. Retirez le cache-câbles

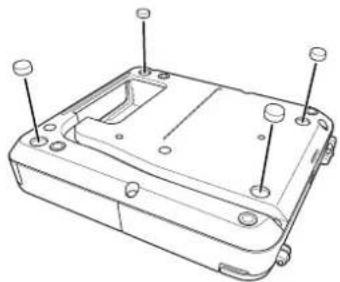

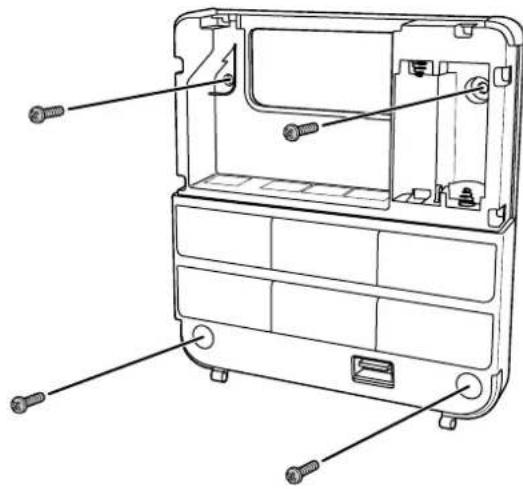

2. Fixez le boîtier de commande

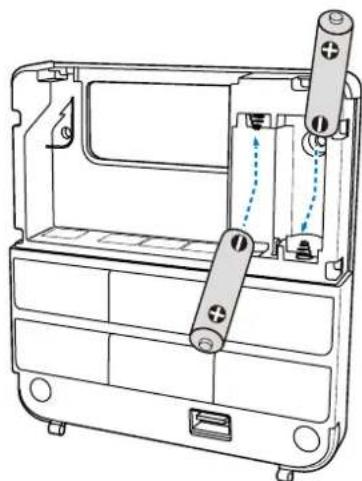

3. Installez les piles

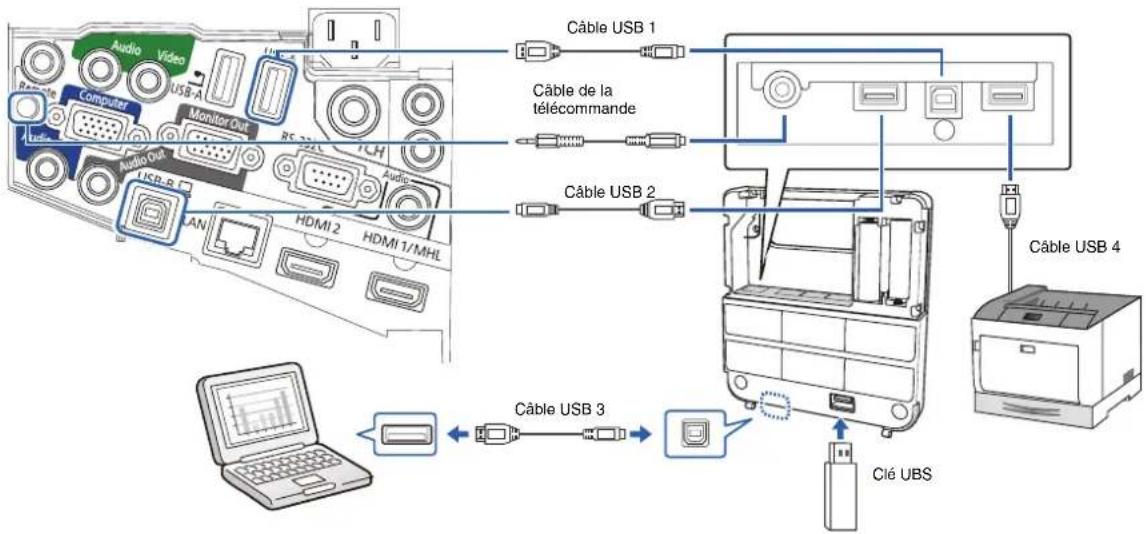

4. Connectez les câbles du projecteur au boîtier de commande
5. Apposez les autocollants de protection de port

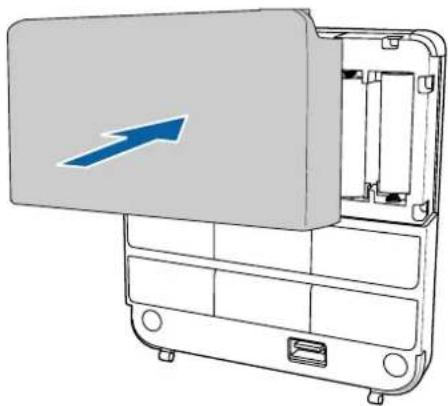

6. Fixez le cache-câbles

10 Annexe

140

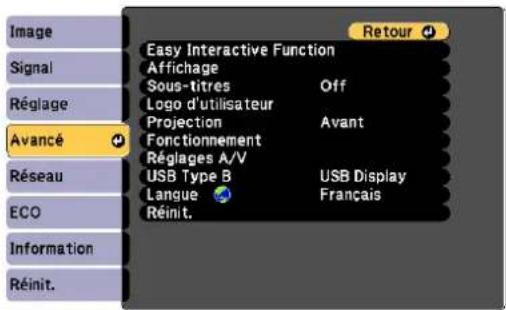

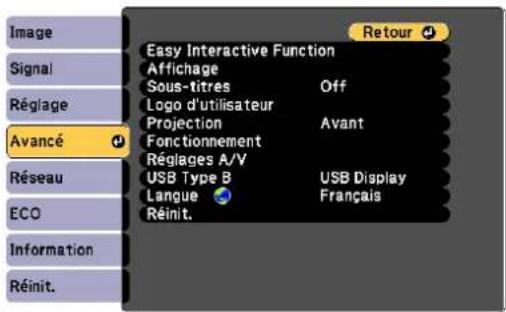

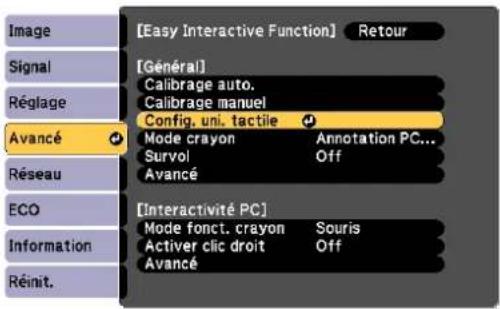

1. Pour la fonction Easy Interactive

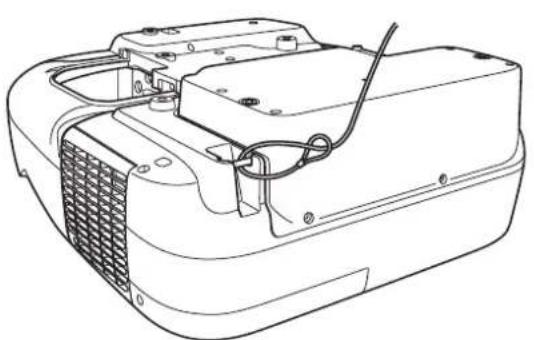

2. Fixation d'un câble de sécurité

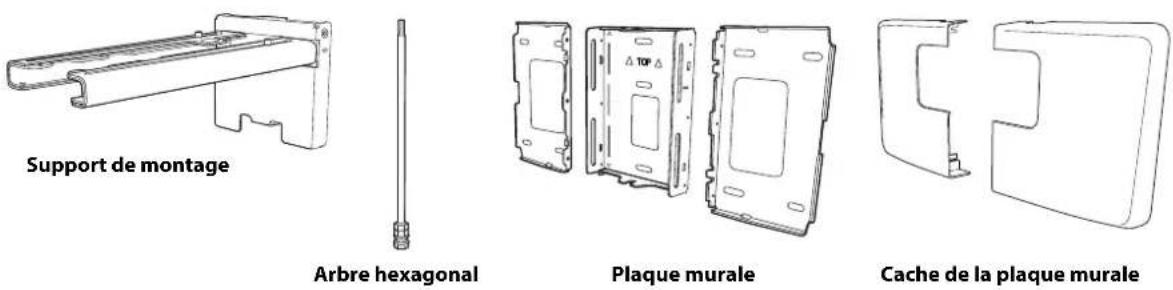

Support de montage

Dispositif de réglage à 3 axes et plaque coulissante (fixés à la livraison)

Rallonge du capot de la plaque murale

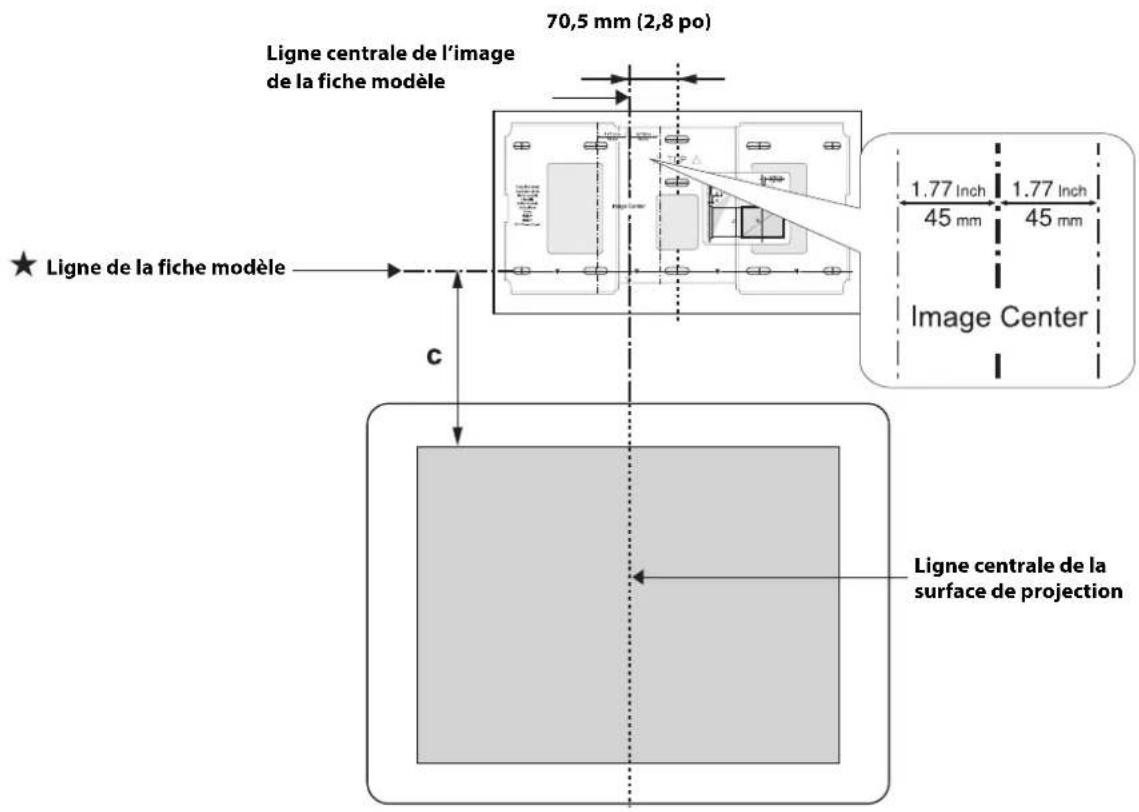

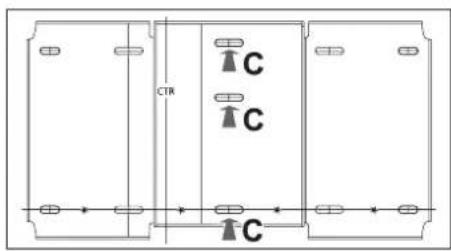

Fiche modèle (pour l'installation de la plaque murale)

Câble d'ordinateur VGA (peut être inclus avec le projecteur ou le support de montage)

Clé plate 13 mm (pour M8 et M6) x 6 mm (pour arbre hexagonal)

Clé à six pans (pour M4)

Capuchon de protection

Forme Nom	Quantité Application

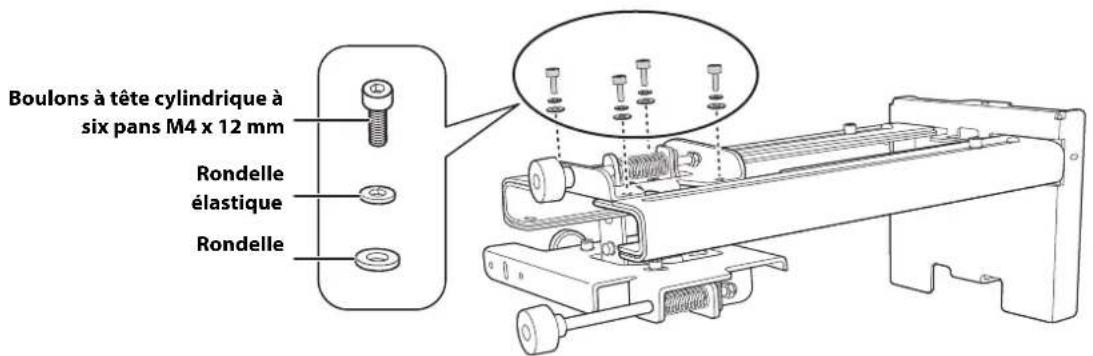

	Boulon à tête cylindrique à six pans M4 x 12 mm avec rondelle/ondelle élastique	6 Pour l'assemblage de la plaque murale
		4 Pour l'installation du dispositif de réglage à 3 axes/support de montage

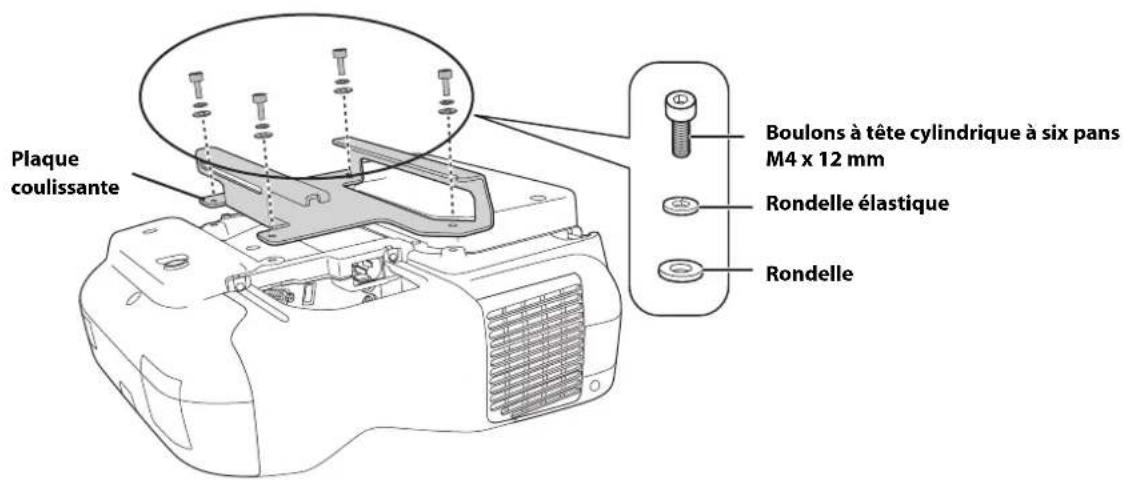

		4 Pour l'installation de la plaque coulissante/du projecteur
		2 Pour l'installation de la plaque coulissante/du dispositif de réglage à 3 axes (fixés ensemble à la livraison)
	Boulon à épaulement à six pans M6 x 20 mm avec rondelle/ondelle élastique	1 Pour l'installation du support de montage/plaque murale
	Vis à épaulement à tête à empreinte cruciforme M6 x 20 mm avec rondelle plastique	3

• Utilisez les vis ou les boulons fournis avec le support de montage pour installer ce dernier, comme décrit dans le présent guide. Ne leur substituez pas un autre type de boulons.

• Vous devez aussi utiliser des pattes de fixation M10 x 60 mm disponibles en magasin (au moins 3) pour fixer la plaque murale au mur.

• Rassemblez les outils et les éléments nécessaires avant de commencer l'installation, incluant un tournevis cruciforme numéro 3.

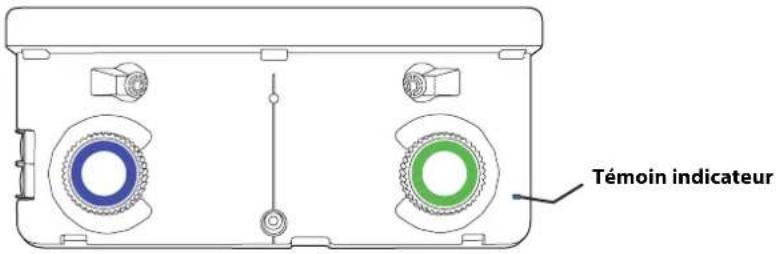

Unité tactile

Les pièces suivantes sont emballées avec votre projecteur et sont nécessaires lors de l'installation de l'unité tactile. Lorsque vous installez l'unité tactile sur une surface non magnétique, vous aurez aussi besoin de vis M4.

Unité tactile et marqueurs (les marqueurs sont à l'intérieur de l'unité)

Rondelle d'espacement pour trou de vis (×3)

Câble de connexion pour unité tactile

Étiquettes (×4)

Ruban adhésif (approx. 6 cm [2, 4 po]) pour fixer les marqueurs ×12

Déflecteurs infrarouges (approx. 28,5 cm [11,2 po]) ×8

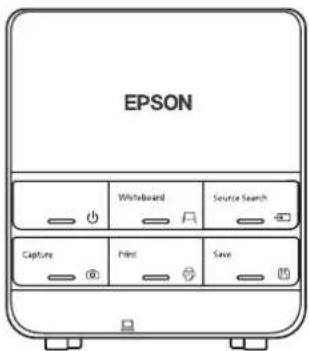

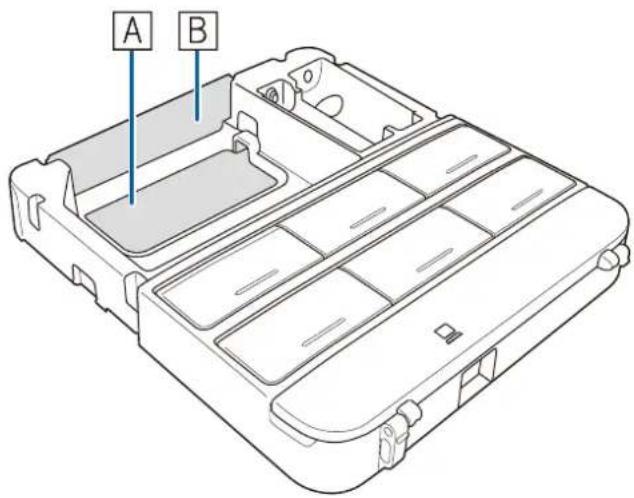

Boîtier de commande

Les pièces suivantes sont emballées avec votre projecteur et elles sont requises pour fixer le boîtier de commande. Lorsque vous installez le boîtier de commande sur un mur, vous aurez aussi besoin de quatre vis M4 x 20 mm.

Piles de format AA (x 2) Autocoll Biedsden plastique

protection de port

Élément	Spécification	Information supplémentaire	Page de référence
Hauteur du support de montage (incluant le dispositif de réglage à 3 axes, la plaque coulissante, la plaque murale, le cache de la plaque murale, la rallonge du capot de la plaque murale et le bouchon de protection)	Environ 8,4 kg (18,5 lb)	Support de montage : 3,0 kg (6,6 lb)Dispositif de réglage à 3 axes : 1,2 kg (2,6 lb)Plaque coulissante : 0,8 kg (1,8 lb)Plaque murale : 2,7 kg (6,0 lb)Cache de la plaque murale et capuchon de protection : 0,4 kg (0,9 lb)Rallonge du capot de la plaque murale : 0,3 kg (0,6 lb)	—
Capacité de chargement maximale	7 kg (15,4 lb) — —
Plage de réglage du coulissement vertical	38 mm ( ± 1,5 po) —	Voir	l’illustration ci-dessous
Plage de réglage du coulissement horizontal	45 mm ( ± 1,8 po) —	Voir	l’illustration à la page suivante
Plage de réglage du coulissement vers l’avant/l’arrière	360 mm (0 à 14,2 po)	Plage de réglage du coulissement du bras : 0 à 273 mm (0 à 10,7 po)Réglage à partir de la position d’installation du dispositif de réglage à 3 axes : 87 mm (3,4 po)	Voirl’illustration à la page suivante
Plage de réglage du roulis horizontal	± 3° Réglages précis possibles avec la poignée de réglage		p. 117
Plage de réglage de la rotation horizontale	± 8° Réglages précis possibles avec la poignée de réglage		p. 118
Plage de réglage de l’inclinaison verticale	± 3° Réglages précis possibles avec la poignée de réglage		p. 118

Plaque murale

La plaque murale est livrée en trois pièces. Utilisez les boulons M4 x 12 mm (x6) inclus pour fixer les pièces séparées avant le montage du projecteur. Consultez la page 104 pour obtenir les instructions.

Plage de réglage du coulissement vertical

Plage de réglage du coulissement horizontal

Plage de réglage du coulissement vers l'avant/l'arrière

Plage de réglage du coulissement du bras

Réglage à partir de la position d'installation du dispositif de réglage à 3 axes

En déplaçant la position d'installation du dispositif de réglage à 3 axes vers l'avant ou l'arrière, vous pouvez régler la position d'installation du projecteur.

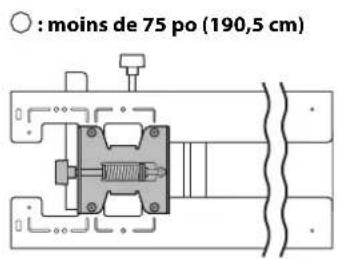

Lorsque la taille de l'écran est inférieure à 75 pouces (190,5 cm), installez-le à la position indiquée par le poinçon sur le bras de montage.

Lorsque la taille de l'écran est de 75 pouces (190,5 cm) ou plus, installez-le à la position indiquée par le poinçon Suple bras de montage.

Pour voir le poinçon, vous devez retirer les deux vis placées dans le haut et ensuite, faire glisser la rallonge du bras.

Unité tactile

Dimensions externes et poids

L'unité tactile pèse environ 450 g (16 oz).

Étiquettes d'avertissement

L'unité tactile est un produit laser de classe 1 qui est conforme à la norme JIS C 6802:2011. Des étiquettes d'avertissement sont apposées à l'unité tactile afin d'indiquer qu'il s'agit d'un produit laser de classe 1. Les étiquettes contiennent les informations suivantes :

• Radiations laser invisibles
- Évitez de regarder le faisceau laser directement avec des instruments optiques
- Produit laser classe 1

Port de diffusion du laser

Le faisceau laser est diffusé depuis les ports de diffusion laser à l'arrière de l'unité tactile.

Boîtier de commande

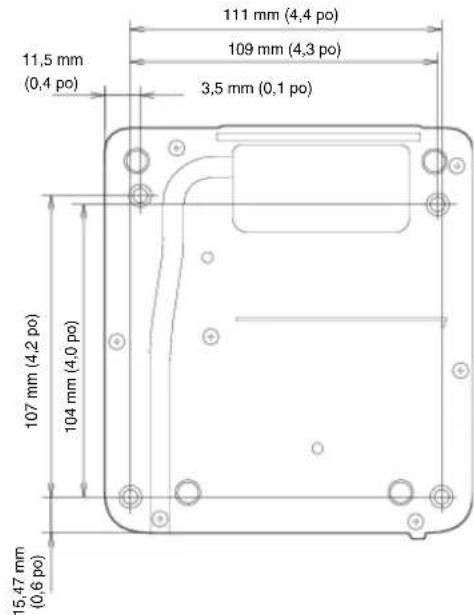

Dimensions externes et poids

Le boîtier de commande pèse environ 240 g (8,5 oz).

Trous pour le passage des câbles

Lorsque vous faites passer les câbles à travers un mur, utilisez la position (A) dans l'illustration suivante comme trou pour le passage des câbles.

Sinon, retirez le cache-câbles ( Let faites passer les câbles à travers l'ouverture. Faites passer le câble de l'imprimante le long de la rainure à l'arrière du boîtier de commande

3 Connexion des appareils

Assurez-vous d'avoir le cordon d'alimentation, le câble d'ordinateur et les autres pièces à l'emplacement d'installation du support de montage.

Assurez-vous aussi d'avoir tous les câbles nécessaires pour l'unité tactile et tous les appareils que vous envisagez de connecter au projecteur, par exemple, une caméra de documents ou un microphone. Il est possible que le panneau de connexion soit différent de celui du modèle illustré. Pour obtenir plus de détails, consultez le Guide de l'utilisateur en ligne pour votre projecteur.

Pour la fonction interactive

Lorsque vous interagissez avec l'image projetée via une connexion à un ordinateur, un câble USB est nécessaire. Vous n'avez cependant pas besoin d'un câble USB lorsque vous interagissez avec l'image projetée à l'aide de la fonction intégrée du projecteur.

Connexion du boîtier de commande

Le boîtier de commande est inclus avec les projecteurs BrightLink Pro 1410Wi/1420Wi/1430Wi. Il offre une autre option que la télécommande pour mettre le projecteur sous tension, changer la source et sélectionner le mode de tableau blanc. Vous pouvez aussi utiliser le boîtier de commande pour saisir, imprimer et enregistrer les images projetées.

Vous devez installer le boîtier de commande sur la même surface que le projecteur à l'intérieur de la zone de couverture spécifiée dans les instructions d'installation. Vous pouvez utiliser les piles incluses ou l'ensemble de câbles de la télécommande (modèle ELPKC28, numéro de pièce V12H005C28) pour alimenter le boîtier de commande.

Consultez la section Installation du boîtier de commande p. 136 pour les instructions.

4 Positionnement du projecteur

Les projecteurs BrightLink Pro 1410Wi/1420Wi/1430Wi, BrightLink 475W/485W, BrightLink 575Wi/585Wi/595Wi, BrightLink 575Wi+/585Wi+/595Wi+ et les projecteurs PowerLite 475W/485W/575W/585W peuvent projeter jusqu'à 254 cm (100 po) diagonalement pour une image WXGA, ou 223,5 cm (88 po) diagonalement pour une image XGA. Les projecteurs BrightLink 480i et PowerLite 470/480/570/580 peuvent projeter jusqu'à 236 cm (93 po) diagonalement pour une image XGA.

Vous pouvez projeter sur un tableau blanc préinstallé ou directement sur un mur ordinaire. Lors de l'installation de l'unité tactile, veillez à installer l'unité sur l'écran qui est utilisé pour la projection; il doit y avoir une distance d'au moins 120 mm (4,7 po) entre le bord supérieur de l'image projetée et le bord supérieur de l'écran. C'est la hauteur du support mural qui détermine la taille d'image maximum et la hauteur à laquelle l'image est projetée sur le mur ou le tableau blanc. La distance entre le mur et le projecteur (une fois qu'il est monté sur le bras réglable du support de montage) influe aussi sur la taille et la position de l'image.

Si vous planifiez de projeter sur un tableau blanc, il est possible que l'image n'occupe pas tout le tableau; tout dépend du rapport hauteur/largeur. Si vous faites correspondre la hauteur de l'image à la hauteur du tableau, il est possible que des espaces apparaissent sur les côtés du tableau.

Utilisez les feuilles de travail suivantes pour déterminer l'emplacement approprié de la plaque murale sur le mur. Si vous projetez sur un tableau blanc préinstallé, utilisez la feuille de travail à la page suivante. Si vous projetez sur un mur ordinaire, utilisez la feuille de travail de la page 86.

Lors de l'installation sur un tableau blanc, assurez-vous de laisser les écarts suivants autour du bord du tableau :

Du bord supérieur de l'image projetée jusqu'au bas de l'unité tactile : 25 mm (1 po)
☐ Des bords de l'image projetée jusqu'aux bords du tableau : au moins 100 mm (4 po) à gauche et à droite

□Du bas de l'image projetée jusqu'au bas du tableau : 20 mm (0,8 mm)

S'il y a des obstacles tels que des câbles, des plateaux pour tableau blanc, des plateaux pour crayon ou des cadres dans les zones mentionnées ci-dessus, l'unité tactile ne fonctionnera pas correctement.

Feuille de travail d'installation pour la projection sur un tableau mural préinstallé

1. Mesurez la hauteur du plafond (distance du plancher au plafond). ____
2. Mesurez la hauteur de la zone d'image du tableau (h). ____ (h)
3. Mesurez la largeur de la zone d'image du tableau (I). ____ (I)
4. Mesurez la distance du plancher au bas de la zone d'image du tableau (f). ____ (f)
5. Mesurez la distance du plafond au sommet de la zone d'image du tableau (d). ____ (d)
6. Mesurez l'épaisseur du tableau (la distance de la surface de projection au mur) (x). ____ (x)

1. Déterminez le rapport hauteur/largeur du tableau ou des images à projeter. Pour de nouveaux ordinateurs ou portatifs, il s'agira probablement de WXGA (16:10). Pour l'équipement plus ancien, il s'agira probablement de XGA (4:3). Il vous faudra peut-être consulter le service des TI pour obtenir cette information.

4:3 XGA

16:10 WXGA

____ 16:9 grand écran

1. En utilisant les tableaux des pages 90 à 96 pour votre rapport hauteur/largeur et la hauteur d'image souhaitée (h), trouvez la distance requise entre le sommet de la zone ____ (c) d'image et les trous dans le bas de la plaque murale (c).

2. Déterminez la position pour l'installation de votre projecteur en additionnant les valeurs (f), (h) et (c), en prévoyant 254 mm (10 po) de plus pour la hauteur de la plaque murale et le cache. ____(f) ____(h) ____(c)

Si la hauteur du plafond de votre salle (telle que notée à l'étape 1) ne correspond pas à la hauteur de plafond minimum requise pour votre tableau, vous pourriez avoir besoin de sélectionner une taille d'image plus petite ou d'abaisser le tableau sur le mur.

+10 po

(254 mm)

total

1. Après avoir confirmé votre taille d'image, utilisez du ruban ou un crayon pour marquer la distance (c) du sommet de la zone d'image sur le tableau aux trous dans le bas de la plaque murale.

2. Alignez la ligne horizontale sur le gabarit avec la marque (c), puis alignez la ligne centrale du gabarit avec le centre de la zone d'image. Suivez les directives de la page 103 pour installer le projecteur.

Feuille de travail d'installation pour la projection sur un mur ordinaire

1. Mesurez la hauteur du plafond (distance du plancher au plafond). ____
2. Déterminez le rapport hauteur/largeur souhaité de l'image. Pour de nouveaux ordinateurs ou portatifs, il s'agira probablement de WXGA (16:10). Pour l'équipement plus ancien, il s'agira probablement de XGA (4:3). Il vous faudra peut-être consulter votre service des TI pour obtenir cette information.

4:3 XGA

16:10 WXGA

____ 16:9 grand écran

1. À l'aide des tableaux des pages 90 à 96 pour votre rapport hauteur/largeur, sélectionnez la taille d'image la plus grande qui soit disponible pour la hauteur de votre plafond. ____(h)

Hauteur de l'image (h)

(h)

Largeur de l'image (l)

____ (I)

1. Mesurez la distance souhaitée du plancher au bas de la zone d'image (f). ____ (f)

La distance minimum recommandée est de 762 mm (30 po). Il se peut que la vue des images apparaissant à moins de 28 pouces du plancher soit obstruée.

1. Trouvez le sommet de la zone d'image projetée en additionnant les distances (f) et ____ (h).
2. Utilisez les tableaux des pages 90 à 96 pour déterminer la distance requise du haut de la zone d'image aux trous dans le bas de la plaque murale (b). ____ (c)
3. Additionnez :

Distance requise du sommet de la zone d'image aux trous dans le bas de la plaque ____ (c) murale (c)

Hauteur de la zone d'image (h) ____ (h)

Distance du plancher au bas de la zone d'image (f) ____ (f)

Hauteur de la plaque murale avec le cache +10 po

Si le total dépasse la hauteur du plancher, il vous faudra réduire la taille d'image ou réduire la distance du plancher au bas de la zone d'image. (254 mm) ____ total

1. Après avoir confirmé votre taille d'image, utilisez du ruban ou un crayon pour marquer la distance (c) du sommet de la zone d'image sur le tableau aux trous dans le bas de la plaque murale.

2. Alignez la ligne ★ horizontale sur le gabarit avec la marque (c), puis alignez la ligne centrale du gabarit avec le centre de la zone d'image. Suivez les directives de la page 103 pour installer le projecteur.

Les tableaux des pages suivantes fournissent des renseignements d'installation pour toutes les tailles d'image prises en charge. La hauteur de plafond minimum est basée sur une image à 762 mm (30 po) du plancher; si l'image est plus basse, la hauteur de plafond minimum est réduite par la mesure correspondante.

Utilisez les feuilles de travail, les illustrations et les renseignements des tableaux aux pages suivantes pour déterminer la distance de projection et le placement de la plaque murale. L'intervalle recommandé pour la distance de projection (a) tel qu'illustré aux pages suivantes est de 62 à 311 mm (2,5 po à 12,2 po).

Taille de l'image diagonale et position de montage

Les chiffres sur la mesure de la glissière (b) sont les mêmes que ceux de la distance de projection (a) lorsque la taille de l'image diagonale (S) est de 75 po (190,5 cm) ou plus. Parce que la position d'installation du projecteur change lorsque (S) est moins de 75 po (190,5 cm), les chiffres pour (a) et (b) sont différents.

Décalage pour la position du centre de l'écran et le centre de la plaque murale

Pour voir le poinçon et les chiffres sur le coulissement de la glissière, vous devez faire glisser la rallonge du bras.

Lorsque la taille de l'image diagonale est de 75 po (190,5 cm) ou plus, montez le dispositif de réglage à 3 axes à la position indiquée avec le poinçon ○ ○

Lorsque la taille de l'image diagonale est de moins de 75 po (190,5 cm), montez le dispositif de réglage à 3 axes à la position indiquée avec le poinçon ○

Distance de la surface de projection à la plaque murale

La distance (c) entre l'écran de projection et les trous dans le bas de la plaque murale correspond au chiffre indiqué lorsque le coulissement vertical est à la position de base, tel qu'illustré ci-dessous.

Alignez l'encoche sur la plaque d'installation avec la position du poinçon sur la plaque murale.

Tableaux des mesures d'installation

Utilisez le tableau suivant afin de déterminer quel tableau de mesures vous devez utiliser pour votre projecteur.

Modèle du projecteur Taille de l'image	maximale(diagonale)	Tableau desmesuresd'installation
BrightLink Pro 1410Wi/1420Wi/1430Wi	100 WXGA
BrightLink 475W/485W/575Wi/585Wi/595Wi
BrightLink 575Wi+/585Wi+/595Wi+
PowerLite 475W/485W/575W/585W
BrightLink 480i	93 XGA
PowerLite 470/480/570/580

Les mesures peuvent varier selon l'emplacement choisi pour le projecteur.

Lors d'une projection en mode Télé, la qualité des images projetées peut être réduite.

Lorsqu'un projecteur WXGA est utilisé pour projeter des images à un rapport largeur/hauteur 4:3, les images sont automatiquement redimensionnées et la qualité des images projetées peut être réduite.

Lorsque la rallonge du capot de la plaque murale est installée, la taille de l'image diagonale minimale est augmentée à : WXGA 67 po (16:10), 65 po (16:9), 59 po (4:3); XGA 62 po (4:3), 57po (16:9), 59 po (16:10).

Mesures d'installation en pouces pour les projecteurs WXGA

Taille de l'image diagonale (S)	16:10 WXGA 4:3 XGA 16:9 grand écran
	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale(c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
53 po —	—	—	—	—	—	—	78,7	42,4	31,8	2,5	5,9	6	9	—	—	—	—	—
54 po —	—	—	—	—	—	—	79,4	43,2	32,4	2,7	6,1	7	0	—	—	—	—	—
55 po —	—	—	—	—	—	—	80,1	44,0	33,0	3,0	6,4	7	1	—	—	—	—	—
56 po —	—	—	—	—	—	—	80,8	44,8	33,6	3,3	6,7	7	2	—	—	—	—	—
57 po —	—	—	—	—	—	—	81,5	45,6	34,2	3,6	7,0	7	3	—	—	—	—	—
58 po	—	—	—	—	—	—	82,3	46,4	34,8	3,8	7,3	7	5	—	—	—	—	—
59 po	—	—	—	—	—	—	83,0	47,2	35,4	4,1	7,6		7,6	77,5	51,4	28,9	2,6	6,0	8,5
60 po	78,7	50,9	31,8	2,5	5,9	6,9	83,7	48,0	36,0	4,4	7,8		7,7	78,1	52,3	29,4	2,9	6,3	8,7
61 po	79,3	51,7	32,3	2,7	6,1	7,0	84,4	48,8	36,6	4,7	8,1		7,8	78,7	53,2	29,9	3,1	6,5	8,8
62 po	79,9	52,6	32,9	3,0	6,4	7,1	85,1	49,6	37,2	5,0	8,4		7,9	79,3	54,0	30,4	3,4	6,8	8,9
63 po	80,6	53,4	33,4	3,2	6,6	7,2	85,8	50,4	37,8	5,2	8,7		8,0	80,0	54,9	30,9	3,6	7,0	9,1
64 po	81,2	54,3	33,9	3,4	6,9	7,3	86,6	51,2	38,4	5,5	8,9		8,2	80,6	55,8	31,4	3,9	7,3	9,2
65 po	81,8	55,1	34,4	3,7	7,1	7,4	87,3	52,0	39,0	5,8	9,2		8,3	81,2	56,7	31,9	4,1	7,6	9,3
66 po	82,5	56,0	35,0	3,9	7,4	7,5	88,0	52,8	39,6	6,1	9,5		8,4	81,8	57,5	32,4	4,4	7,8	9,5
67 po	83,1	56,8	35,5	4,2	7,6	7,6	88,7	53,6	40,2	6,3	9,8		8,5	82,5	58,4	32,9	4,6	8,0	9,6
68 po	83,7	57,7	36,0	4,4	7,8	7,7	89,4	54,4	40,8	6,6	10,0		8,6	83,1	59,3	33,3	4,9	8,3	9,7
69 po	84,4	58,5	36,6	4,7	8,1	7,8	90,2	55,2	41,4	6,9	10,3		8,8	83,7	60,1	33,8	5,1	8,5	9,9
70 po	85,0	59,4	37,1	4,9	8,3	7,9	90,9	56,0	42,0	7,2	10,6		8,9	84,3	61,0	34,3	5,4	8,8	10,0
71 po	85,6	60,2	37,6	5,1	8,6	8,0	91,6	56,8	42,6	7,4	10,9		9,0	85,0	61,9	34,8	5,6	9,1	10,2
72 po	86,3	61,1	38,2	5,4	8,8	8,1	92,3	57,6	43,2	7,7	11,1		9,1	85,6	62,8	35,3	5,9	9,3	10,3

Taille de l'image diagonale (S)	16:10 WXGA						4:3 XGA						16:9 grand écran
	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale(c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
73 po	86,9	61,9	38,7	5,6	9,1	8,2	93,0	58,4	43,8	8,0	11,4	9,2	86,2	63,6	35,8	6,1	9,6	10,4
74 po	87,5	62,8	39,2	5,9	9,3	8,3	93,8	59,2	44,4	8,3	11,7	9,4	86,8	64,5	36,3	6,4	9,8	10,6
75 po	88,2	63,6	39,7	6,1	6,1	8,4	94,5	60,0	45,0	8,5	8,5	9,5	87,5	65,4	36,8	6,6	6,6	10,7
76 po	88,8	64,4	40,3	6,4	6,4	8,5	95,2	60,8	45,6	8,8	8,8	9,6	88,1	66,2	37,3	6,9	6,9	10,8
77 po	89,5	65,3	40,8	6,6	6,6	8,6	95,9	61,6	46,2	9,1	9,1	9,7	88,7	67,1	37,8	7,1	7,1	11,0
78 po	90,1	66,1	41,3	6,9	6,9	8,8	96,6	62,4	46,8	9,4	9,4	9,8	89,3	68,0	38,2	7,4	7,4	11,1
79 po	90,7	67,0	41,9	7,1	7,1	8,9	97,4	63,2	47,4	9,7	9,7	10,0	90,0	68,9	38,7	7,6	7,6	11,2
80 po	91,4	67,8	42,4	7,3	7,3	9,0	98,1	64,0	48,0	9,9	9,9	10,1	90,6	69,7	39,2	7,9	7,9	11,4
81 po	92,0	68,7	42,9	7,6	7,6	9,1	98,8	64,8	48,6	10,2	10,2	10,2	91,2	70,6	39,7	8,1	8,1	11,5
82 po	92,6	69,5	43,5	7,8	7,8	9,2	99,5	65,6	49,2	10,5	10,5	10,3	91,8	71,5	40,2	8,4	8,4	11,6
83 po	93,3	70,4	44,0	8,1	8,1	9,3	100,2	66,4	49,8	10,8	10,8	10,4	92,5	72,3	40,7	8,6	8,6	11,8
84 po	93,9	71,2	44,5	8,3	8,3	9,4	100,9	67,2	50,4	11,0	11,0	10,5	93,1	73,2	41,2	8,9	8,9	11,9
85 po	94,5	72,1	45,0	8,6	8,6	9,5	101,7	68,0	51,0	11,3	11,3	10,7	93,7	74,1	41,7	9,1 9,1 12	0
86 po	95,2	72,9	45,6	8,8	8,8	9,6	102,4	68,8	51,6	11,6	11,6	10,8	94,3	75,0	42,2	9,4 9,4 12	2
87 po	95,8	73,8	46,1	9,1	9,1	9,7	103,1	69,6	52,2	11,9	11,9	10,9	95,0	75,8	42,7	9,6 9,6 12	3
88 po	96,4	74,6	46,6	9,3	9,3	9,8	103,8	70,4	52,8	12,1	12,1	11,0	95,6	76,7	43,1	9,9 9,9 12	5
89 po	97,1	75,5	47,2	9,5	9,5	9,9	—	—	—	—	—	—	96,2	77,6	43,6	10,2 10,2	12,6
90 po	97,7	76,3	47,7	9,6	9,6	10,0	—	—	—	—	—	—	96,8	78,4	44,1	10,4 10,4	12,7
91 po	98,3	77,2	48,2	10,0	10,0	10,1	—	—	—	—	—	—	97,5	79,3	44,6	10,7 10,7	12,9
92 po	99,0	78,0	48,8	10,3	10,3	10,2	—	—	—	—	—	—	98,1	80,2	45,1	10,9	10,9	13,0
93 po	99,6	78,9	49,3	10,5	10,5	10,3	—	—	—	—	—	—	98,7	81,1	45,6	11,2	11,2	13,1

Taille de l'image diagonale (S)	16:10 WXGA						4:3 XGA						16:9 grand écran
	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale(c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
94 po	100,3	79,7	49,8	10,8	10,8	10,4	—	—	—	—	—	—	99,3	81,9	46,1	11,4	11,4	13,3
95 po	100,9	80,6	50,3	11,0	11,0	10,5	—	—	—	—	—	—	100,0	82,8	46,6	11,7	11,7	13,4
96 po	101,5	81,4	50,9	11,3	11,3	10,6	—	—	—	—	—	—	100,6	83,7	47,1	11,9	11,9	13,5
97 po	102,2	82,3	51,4	11,5	11,5	10,7	—	—	—	—	—	—	101,2	84,5	47,6	12,2	12,2	13,7
98 po	102,8	83,1	51,9	11,7	11,7	10,9	—	—	—	—	—	—	—	—	—	—	—	—
99 po	103,4	84,0	52,5	12,0	12,0	11,0	—	—	—	—	—	—	—	—	—	—	—	—
100 po	104,1	84,8	53,0	12,2	12,2	11,1	—	—	—	—	—	—	—	—	—	—	—	—

* Basée sur une image à 762 mm (30 po) du plancher; si l'image est plus basse, la hauteur de plafond minimum est réduite par la mesure correspondante.

Mesures d'installation en pouces pour les projecteurs XGA

Taille de l'image diagonale (S)	4:3 XGA 16:10 WXGA 16:9 grand						ecran
	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj.min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
52 po —	—	—	—	—	—	—	—	—	—	—	—	—	75,8	45,3	25,5	2,6	6,1	10,3
53 po —	—	—	—	—	—	—	76,9	44,9	28,1	2,5	5,9	8,8	76,4	46,2	26,0	2,9	6,3	10,5
54 po —	—	—	—	—	—	—	77,6	45,8	28,6	2,8	6,2	9,0	77,1	47,1	26,5	3,2	6,6	10,7
55 po —	—	—	—	—	—	—	78,2	46,6	29,2	3,1	6,5	9,1	77,8	47,9	27,0	3,5	6,9	10,8
56 po	79,6	44,8	33,6	2,5	5,9	6,0	78,9	47,5	29,7	3,4	6,8	9,3	78,5	48,8	27,5	3,8	7,2	11,0
57 po	80,3	45,6	34,2	2,7	6,1	6,1	79,6	48,3	30,2	3,6	7,0	9,4	79,2	49,7	27,9	4,1	7,5	11,2
58 po	80,9	46,4	34,8	3,0	6,4	6,2	80,3	49,2	30,7	3,9	7,3	9,6	79,8	50,6	28,4	4,4	7,8	11,4
59 po	81,7	47,2	35,4	3,3	6,7	6,3	81,0	50,0	31,3	4,2	7,6	9,7	80,5	51,4	28,9	4,6	8,1	11,6
60 po	82,3	48,0	36,0	3,5	6,9	6,4	81,7	50,9	31,8	4,5	7,9	9,9	81,2	52,3	29,4	4,9	8,3	11,8
61 po	83,1	48,8	36,6	3,8	7,2	6,5	82,4	51,7	32,3	4,7	8,1	10,0	81,9	53,2	29,9	5,2	8,6	12,0
62 po	83,7	49,6	37,2	4,1	7,5	6,6	83,1	52,6	32,9	5,0	8,4	10,2	82,6	54,0	30,4	5,5	8,9	12,2
63 po	84,4	50,4	37,8	4,3	7,7	6,6	83,7	53,4	33,4	5,3	8,7	10,4	83,2	54,9	30,9	5,8	9,2	12,3
64 po	85,1	51,2	38,4	4,6	8,0	6,7	84,4	54,3	33,9	5,6	9,0	10,5	83,9	55,8	31,4	6,1	9,5	12,5
65 po	85,9	52,0	39,0	4,8	8,2	6,8	85,1	55,1	34,4	5,8	9,3	10,7	84,6	56,7	31,9	6,4	9,8	12,7
66 po	86,5	52,8	39,6	5,1	8,5	6,9	85,8	56,0	35,0	6,1	9,5	10,8	85,3	57,5	32,4	6,6	10,0	12,9
67 po	87,2	53,6	40,2	5,4	8,8	7,0	86,5	56,8	35,5	6,4	9,8	11,0	85,9	58,4	32,9	6,9	10,4	13,1
68 po	87,9	54,4	40,8	5,6	9,0	7,1	87,2	57,7	36,0	6,7	10,1	11,1	86,6	59,3	33,3	7,2	10,6	13,3
69 po	88,6	55,2	41,4	5,9	9,3	7,2	87,9	58,5	36,6	7,0	10,4	11,3	87,3	60,1	33,8	7,5	10,9	13,5
70 po	89,3	56,0	42,0	6,1	9,6	7,3	88,5	59,4	37,1	7,2	10,7	11,4	88,0	61,0	34,3	7,8	11,2	13,7
71 po	90,0	56,8	42,6	6,4	9,8	7,4	89,2	60,2	37,6	7,5	10,9	11,6	88,6	61,9	34,8	8,1	11,5	13,8
Taille de l'image diagonale (S)	4:3 XGA						16:10 WXGA						16:9 grand écran
	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Hauteur du plafond min.*	Largeur de l'image (l)	Hauteur de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
72 po	90,7	57,6	43,2	6,7	10,1	7,5	89,9	61,1	38,2	7,8	11,2	11,8	89,3	62,8	35,3	8,3	11,6	14,0
73 po	91,4	58,4	43,8	6,9	10,4	7,6	90,6	61,9	38,7	8,1	11,5	11,9	90,0	63,6	35,8	8,6	12,0	14,2
74 po	92,1	59,2	44,4	7,2	10,6	7,7	91,3	62,8	39,2	8,3	11,8	12,1	90,7	64,5	36,3	8,9	12,3	14,4
75 po	92,8	60,0	45,0	7,4	7,4	7,8	92,0	63,6	39,7	8,6	8,6	12,2	91,4	65,4	36,8	9,2	9,2	14,6
76 po	93,5	60,8	45,6	7,7	7,7	7,9	92,6	64,4	40,3	8,9	8,9	12,4	92,0	66,2	37,3	9,5	9,5	14,8
77 po	94,2	61,6	46,2	8,0	8,0	8,0	93,3	65,3	40,8	9,2	9,2	12,5	92,7	67,1	37,8	9,8	9,8	15,0
78 po	94,9	62,4	46,8	8,2	8,2	8,1	94,0	66,1	41,3	9,5	9,5	12,7	93,4	68,0	38,2	10,1	10,1	15,1
79 po	95,6	63,2	47,4	8,5	8,5	8,2	94,7	67,0	41,9	9,7	9,7	12,8	94,1	68,9	38,7	10,3	10,3	15,3
80 po	96,3	64,0	48,0	8,8	8,8	8,3	95,4	67,8	42,4	10,0	10,0	13,0	94,7	69,7	39,2	10,6	10,6	15,5
81 po	97,0	64,8	48,6	9,0	9,0	8,4	96,1	68,7	42,9	10,3	10,3	13,2	95,4	70,6	39,7	10,9	10,9	15,7
82 po	97,7	65,6	49,2	9,3	9,3	8,5	96,8	69,5	43,5	10,6	10,6	13,3	96,1	71,5	40,2	11,2	11,2	15,9
83 po	98,4	66,4	49,8	9,5	9,5	8,6	97,4	70,4	44,0	10,8	10,8	13,5	96,8	72,3	40,7	11,5	11,5	16,1
84 po	99,1	67,2	50,4	9,8	9,8	8,7	98,1	71,2	44,5	11,1	11,1	13,6	97,5	73,2	41,2	11,8	11,8	16,3
85 po	99,8	68,0	51,0	10,1	10,1	8,8	98,8	72,1	45,0	11,4	11,4	13,8	98,1	74,1	41,7	12,1	12,1	16,5
86 po	100,5	68,8	51,6	10,3	10,3	8,9	99,5	72,9	45,6	11,7	11,7	13,9	—	—	—	—	—	—
87 po	101,2	69,6	52,2	10,6	10,6	9,0	100,2	73,8	46,1	12,0	12,0	14,1	—	—	—	—	—	—
88 po	101,9	70,4	52,8	10,9	10,9	9,1	100,9	74,6	46,6	12,2	12,2	14,2	—	—	—	—	—	—
89 po	102,6	71,2	53,4	11,1	11,1	9,2	—	—	—	—	—	—	—	—	—	—	—	—
90 po	103,3	72,0	54,0	11,4	11,4	9,3	—	—	—	—	—	—	—	—	—	—	—	—
91 po	104,0	72,8	54,6	11,6	11,6	9,4	—	—	—	—	—	—	—	—	—	—	—	—
92 po	104,6	73,6	55,2	11,9	11,9	9,5	—	—	—	—	—	—	—	—	—	—	—	—

Taille de l'image diagonale (S)

4:3 XGA

16:10 WXGA

16:9 grand écran

Hauteur du plafond min.*

Largeur de l'image (l)

Hauteur de l'image (h)

Dist. de proj. min. (a)

Repères de glissière (b)

Dist. du haut de l'image aux trous de la plaque murale (c)

Hauteur du plafond min.*

Largeur de l'image (l)

Hauteur de l'image (h)

Dist. de proj. min. (a)

Repères de glissière (b)

Dist. du haut de l'image aux trous de la plaque murale (c)

Hauteur du plafond min.*

Largeur de l'image (l)

Hauteur de l'image (h)

Dist. de proj. min. (a)

Repères de glissière (b)

Dist. du haut de l'image aux trous de la plaque murale (c)

93 po 10

5,3

74,4

55,8

12,2

12,2

9,6

—

—

—

—

—

—

—

—

—

* Basée sur une image à 762 mm (30 po) du plancher; si l'image est plus basse, la hauteur de plafond minimum est réduite par la mesure correspondante.

Mesures d'installation en millimètres pour les projecteurs WXGA

Taille de l'image diag. (5)	16:10 WXGA 4:3 XGA 16:9 grand écran
	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)		Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
53 po	—	—	—	—	—	—	1998 1077	808 62 149	174 — —	— — —	—
54 po	—	—	—	—	—	—	2016 1097	823 69 156	177 — —	— — —	—
55 po	—	—	—	—	—	—	2034 1118	838 76 163	180 — —	— — —	—
56 po	—	—	—	—	—	—	2052 1138	853 83 170	183 — —	— — —	—
57 po	—	—	—	—	—	—	2071 1158	869 91 178	186 — —	— — —	—
58 po	—	—	—	—	—	—	2089 1179	884 98 185	189 — —	— — —	—
59 po	—	—	—	—	—	—	2107	1199	899	105	192	192	1968	1306	735	66	153	217
60 po	1998	1292	808	62	149	174	2125	1219	914	112	199	195	1983	1328	747	73	160	220
61 po	2014	1314	821	69	156	177	2144	1240	930	119	206	198	1999	1350	760	79	166	223
62 po	2030	1335	835	75	162	179	2162	1260	945	126	213	201	2015	1373	772	86	173	227
63 po	2046	1357	848	81	168	182	2180	1280	960	133	220	204	2031	1395	785	92	179	230
64 po	2063	1379	862	87	174	185	2198	1300	975	140	227	207	2047	1417	797	98	185	234
65 po	2078	1400	875	93	180	187	2217	1321	991	147	234	210	2062	1439	809	105	192	237
66 po	2094	1422	888	100	187	190	2235	1341	1006	154	241	213	2079	1461	822	111	198	241
67 po	2111	1443	902	106	193	193	2253	1361	1021	161	248	216	2094	1483	834	117	204	244
68 po	2126	1465	915	112	199	195	2271	1382	1036	168	256	219	2111	1505	847	124	211	248
69 po	2143	1486	929	118	205	198	2290	1402	1052	175	262	222	2126	1528	859	130	217	251
70 po	2159	1508	942	124	211	201	2308	1422	1067	182	269	225	2142	1550	872	137	224	254
71 po	2175	1529	956	131	218	203	2326	1443	1082	189	276	228	2158	1572	884	143	230	258
72 po	2191	1551	969	137	224	206	2345	1463	1097	196	283	232	2174	1594	897	149	236	261
73 po	2208	1572	983	143	230	209	2364	1483	1113	203	290	235	2190	1616	909	156	243	265
Taille de l'image diag. (S)	16:10 WXGA						4:3 XGA						16:9 grand écran
	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)		Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
74 po 2	223 1594 99	6 149 236	211 2382 1	504 1128	210 297 238	2205 1638 9	21 162 249	268
75 po	2240	1615	1010	155	155	214	2400	1524	1143	217	217	241	2222	1660	934	168	168	272
76 po	2256	1637	1023	162	162	217	2418	1544	1158	224	224	244	2237	1682	946	175	175	275
77 po	2272	1659	1037	168	168	219	2436	1565	1173	231	231	247	2253	1705	959	181	181	278
78 po	2288	1680	1050	174	174	222	2455	1585	1189	238	238	250	2269	1727	971	188	188	282
79 po	2304	1702	1063	180	180	225	2473	1605	1204	245	245	253	2285	1749	984	194	194	285
80 po	2320	1723	1077	187	187	227	2491	1626	1219	252	252	256	2301	1771	996	200	200	289
81 po	2336	1745	1090	193	193	230	2509	1646	1234	259	259	259	2317	1793	1009	207	207	292
82 po	2353	1766	1104	199	199	233	2528	1666	1250	266	266	262	2333	1815	1021	213	213	296
83 po	2368	1788	1117	205	205	235	2546	1687	1265	273	273	265	2349	1837	1034	219	219	299
84 po	2385	1809	1131	211	211	238	2564	1707	1280	280	280	268	2365	1860	1046	226	226	303
85 po	2401	1831	1144	218	218	241	2582	1727	1295	287	287	271	2380	1882	1058	232	232	306
86 po	2417	1852	1158	224	224	243	2601	1748	1311	294	294	274	2396	1904	1071	239	239	309
87 po	2433	1874	1171	230	230	246	2619	1768	1326	301	301	277	2412	1926	1083	245	245	313
88 po	2450	1895	1185	236	236	249	2637	1788	1341	308	308	280	2428	1948	1096	251	251	316
89 po	2466	1917	1198	242	242	252	—	—	—	—	—	—	2444	1970	1108	258	258	320
90 po	2482	1939	1212	249	249	254	—	—	—	—	—	—	2460	1992	1121	264	264	323
91 po	2498	1960	1225	255	255	257	—	—	—	—	—	—	2476	2015	1133	270	270	327
92 po	2515	1982	1239	261	261	260	—	—	—	—	—	—	2492	2037	1146	277	277	330
93 po	2530	2003	1252	267	267	262	—	—	—	—	—	—	2507	2059	1158	283	283	333
94 po	2546	2025	1265	273	273	265	—	—	—	—	—	—	2524	2081	1171	290	290	337
95 po	2563	2046	1279	280	280	268	—	—	—	—	—	—	2539	2103	1183	296	296	340

Taille de l'image diag. (S)	16:10 WXGA						4:3 XGA						16:9 grand écran
	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)		Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)
96 po 25	78 2068 12	286 286 270 — —	— — —	— 2555 2125	1195 302 302	344
97 po	2089 2595	292 273 — —	— — —	— 2571 2147	1208 309 309	347
98 po	2111	2111	1319	298	298	276	—	—	—	—	—	—	—	—	—	—	—	—
99 po	2132	2132	1333	304	304	278	—	—	—	—	—	—	—	—	—	—	—	—
100 po	2154	2154	1346	311	311	281	—	—	—	—	—	—	—	—	—	—	—	—

* Basée sur une image à 762 mm (30 po) du plancher; si l'image est plus basse, la hauteur de plafond minimum est réduite par la mesure correspondante.

Mesures d'installation en millimètres pour les projecteurs XGA

Taille de l'image diag. (S)	4:3 XGA 16:10 WXGA 16:9 grand écran
	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale
52 po	—	—	—	—	—	—	—	—	—	—	—	—	1925	1151	648	67	154	261
53 po	—	—	—	—	—	—	1952	1142	713	64	151	223	1942	1173	660	74	161	266
54 po	—	—	—	—	—	—	1970	1163	727	71	158	227	1959	1195	672	81	168	271
55 po	—	—	—	—	—	—	1987	1185	740	78	165	231	1976	1218	685	89	176	275
56 po	2021	1138	853	63	150	152	2005	1206	754	85	172	235	1993	1240	697	96	183	280
57 po	2039	1158	869	69	156	154	2022	1228	767	92	179	239	2011	1262	710	103	190	285
58 po	2056	1179	884	76	163	156	2040	1249	781	99	186	243	2028	1284	722	110	197	290
59 po	2074	1199	899	83	170	159	2057	1271	794	106	193	247	2045	1306	735	118	205	294
60 po	2091	1219	914	89	176	161	2075	1292	808	113	200	251	2062	1328	747	125	212	299
61 po	2110	1240	930	96	183	164	2092	1314	821	120	207	255	2080	1350	760	132	219	304
62 po	2127	1260	945	103	190	166	2110	1335	835	127	214	259	2097	1373	772	139	226	309
63 po	2145	1280	960	109	196	169	2127	1357	848	134	221	263	2114	1395	785	147	234	313
64 po	2162	1300	975	116	203	171	2145	1379	862	141	228	267	2131	1417	797	154	241	318
65 po	2181	1321	991	122	209	174	2162	1400	875	148	235	271	2148	1439	809	161	248	323
66 po	2198	1341	1006	129	216	176	2179	1422	888	155	242	275	2166	1461	822	168	255	328
67 po	2216	1361	1021	136	223	179	2197	1443	902	163	250	279	2182	1483	834	176	263	332
68 po	2233	1382	1036	142	229	181	2214	1465	915	170	257	283	2200	1505	847	183	270	337
69 po	2251	1402	1052	149	236	183	2232	1486	929	177	264	287	2217	1528	859	190	277	342
70 po	2269	1422	1067	156	243	186	2249	1508	942	184	271	291	2235	1550	872	197	284	347
Taille del'imagediag.($)	4:3 XGA						16:10 WXGA						16:9 grand écran
	Haut.duplafondmin.*	Larg.de l'image(l)	Haut.de l'image(h)	Dist.de proj.min.(a)	Repères de glissière(b)	Dist. du haut de l'image aux trous de la plaque murale(c)	Haut.duplafondmin.*	Larg.de l'image(l)	Haut.de l'image(h)	Dist.de proj.min.(a)	Repères de glissière(b)	Dist.du haut de l'image aux trous de la plaque murale	Haut.duplafondmin.*	Larg.de l'image(l)	Haut.de l'image(h)	Dist.de proj.min.(a)	Repères de glissière(b)	Dist.du haut de l'image aux trous de la plaque murale
71 po	2286 1443	1082 162	249 188 22	66 1529	956 191 278	294 2251 1	572 884 205	292 351
72 po	2304 1463	1097 169	256 191 22	83 1551	969 198 285	298 2269 1	594 897 212	294 356
73 po	2322 1483	1113 176	263 193 23	01 1572	983 205 292	302 2286 1	616 909 219	306 361
74 po	2340 1504	1128 182	269 196 23	18 1594	996 212 299	306 2303 1	638 921 226	313 366
75 po	2357 1524	1143 189	189 198 23	36 1615	1010 219 21	9 310 2320	1660 934 23	4 234 370
76 po	2375 1544	1158 196	196 201 23	53 1637	1023 226 22	6 314 2337	1682 946 24	1 241 375
77 po	2392 1565	1173 202	202 203 23	71 1659	1037 233 23	3 318 2355	1705 959 24	8 248 380
78 po	2411 1585	1189 209	209 206 23	88 1680	1050 240 24	0 322 2372	1727 971 25	5 255 385
79 po	2428 1605	1204 216	216 208 24	05 1702	1063 247 24	7 326 2389	1749 984 26	3 263 389
80 po	2446 1626	1219 222	222 211 24	23 1723	1077 254 25	4 330 2406	1771 996 27	0 270 394
81 po	2463 1646	1234 229	229 213 24	40 1745	1090 261 26	1 334 2424	1793 1009	277 277 399
82 po	2481 1666	1250 236	236 215 24	58 1766	1104 268 26	8 338 2441	1815 1021	284 284 404
83 po	2499 1687	1265 242	242 218 24	75 1788	1117 275 27	5 342 2458	1837 1034	292 292 408
84 po	2516 1707	1280 249	249 220 24	93 1809	1131 282 28	2 346 2475	1860 1046	299 299 413
85 po	2534 1727	1295 256	256 223 25	10 1831	1144 289 28	9 350 2492	1882 1058	306 306 418
86 po	2552 1748	1311 262	262 225 25	28 1852	1158 297 29	7 354 — —	— — —	—
87 po	2570 1768	1326 269	269 228 25	45 1874	1171 304 30	4 358 — —	— — —	—
88 po	2587 1788	1341 275	275 230 25	63 1895	1185 311 31	1 362 — —	— — —	—
89 po	2605	1808	1356	282	282	233	—	—	—	—	—	—	—	—	—	—	—
90 po	2623	1829	1372	289	289	235	—	—	—	—	—	—	—	—	—	—	—

Taille de l'image diag. (S)	4:3 XGA						16:10 WXGA						16:9 grand écran
	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale (c)	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale	Haut. du plafond min.*	Larg. de l'image (l)	Haut. de l'image (h)	Dist. de proj. min. (a)	Repères de glissière (b)	Dist. du haut de l'image aux trous de la plaque murale
91 po	2641 1849	1387 295	295 238 —	— — —	— — — —	— —	—	—
92 po	2658 1869	1402 302	302 240 —	— — —	— — — —	— —	—	—
93 po	2675 1890	1417 309	309 242 —	— — —	— — — —	— —	—	—

* Basée sur une image à 762 mm (30 po) du plancher; si l'image est plus basse, la hauteur de plafond minimum est réduite par la mesure correspondante.

Si vous avez un tableau blanc interactif préexistant, consultez le tableau ci-dessous pour identifier les modèles et tailles communes. Si votre tableau est listé ici, utilisez les dimensions pour vous référer aux exigences d'installation des pages 90 à 96.

Tailles des tableaux blancs interactifs

Taille diagonale	16:10 WXGA	4:3 XGA	16:9 grand écran
57 po — PolyVision TS410 —
60 po — Hitachi® Cambridge board 60	RM ClassBoard2 60INTERWRITE BOARD 1060INTERWRITE Dual board 1260	—
63 po — Hitachi® Star Board FX-63 —
64 po — SMART Board 660	Promethean ActivBoard 164	—
66 po — TeamBoard RT TMWM5422CL/EM —
71 po — — INTERWRITE BOARD 1071
75 po PolyVision® end 2650 — —
77 po — Hitachi Cambridge Board 77	Hitachi StarBoard FX DUO 77SMART Board 680SMART BoardX880INTERWRITE® BOARD 1077TeamBoard RT TMWM6250CL/EM	INTERWRITE Dual board 1277
77,5 po — RM ClassBoard 2 77.5 —
78 po PolyVision TS 600/ TS620 / TSL620 PolyVision TS610	Promethean ActivBoard 178 / 378	—
79 po — INTERWRITE Dual Board 1279 —
80 po — — RM Classboard 85
82 po — — Hitachi StarBoard FX-82W
85 po TeamBoard RT TMWM7450EM — INTERWRITE BOARD 1085		INTERWRITE Dual Board 1285
87 po	SMART BoardTM 685SMART BoardX 885Promethean ActivBoard 387Promethean ActivBoard 587 pro	—	—
88 po Hitachi StarBoard FX DUO-88W — —
89 po — INTERWRITE Dual Board 1289 —
93 po — — PolyVision ENO 2810
94 po — — SMART Board 690
95 po — — INTERWRITE BOARD 1095		INTERWRITE Dual Board 1295Promethean ActivBoard 395Promethean ActivBoard 595pro

Veillez à bien respecter les étapes ci-dessous lorsque vous installez le support de montage. Si vous les ignorez, le support de montage pourrait tomber et provoquer des blessures corporelles et des dommages matériels.

Avertissement

La fixation du projecteur sur un mur à l'aide du support de montage doit être effectuée sur un mur suffisamment solide pour maintenir le support de montage et le projecteur. Ce support de montage doit être installé sur un mur en béton. Vérifiez donc le poids du projecteur et du support de montage avant l'installation et veillez à la bonne solidité du mur. Si la solidité du mur est insuffisante, renforcez le mur avant de procéder à l'installation.
☐ Le poids maximum du projecteur combiné à celui du support de montage est de 14,8 kg (32,6 lb).
□Ne suspendez pas la longueur restante du câble sur le support de montage.
□ Installez le support de montage de sorte qu'il puisse supporter son poids ainsi que celui du projecteur et résister à toute vibration horizontale. Utilisez des écrous et des boulons M10 et assurez-vous d'utiliser des pattes de fixation appropriées pour votre type de mur. Si vous utilisez des écrous et des boulons de taille inférieure à M10, le support de montage risque de tomber.
□ Epson n'accepte aucune responsabilité pour tout dommage ou toute blessure dus à une solidité du mur insuffisante ou une installation inappropriée.

1 Désassemblez les pièces

Retirez la plaque coulissante du dispositif de réglage à 3 axes.

• Retirez les boulons à tête cylindrique à six pans M4 x 12 mm (x2) (1).
• Retirez la plaque coulissante du dispositif de réglage à 3 axes ( ).2

Assemblez les pièces

1. Assemblez la plaque murale.

Assemblez les trois plaques en une unité et fixez-les à l'aide des boulons à tête cylindrique à six pans M4 x 12 mm (x6) fournis.

Boulons à tête cylindrique à six pans M4 x 12 mm

2. Fixez la plaque coulissante au projecteur.

Fixez la plaque coulissante au projecteur à l'aide des boulons à tête cylindrique à six pans M4 x 12 mm (x4) fournis.

3. Fixez le dispositif de réglage à 3 axes au support de montage.

- Choisissez la position selon laquelle vous souhaitez installer le dispositif de réglage à 3 axes.

Installez-le au niveau du poinçon lorsque l'image est inférieure à 75 po (190,5 cm)

(diagonalement) ou au niveau du poinçon ○○ lorsque l'image projetée est de 75 po (190,5 cm) ou plus (diagonalement).

- Serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x4) fournis pour installer le dispositif de réglage à 3 axes.

Positions d'installation des boulons

Lorsque l'image diagonale est inférieure à 75 po (190,5 cm)

Lorsque l'image diagonale est de 75 po (190,5 cm) ou plus

Installez la plaque murale sur le mur

1. Déterminez la position de la fiche modèle.

2. En vous aidant du tableau de distance de projection, vérifiez la taille de l'écran (S) et la distance entre la surface de projection et les trous dans le bas la plaque murale (c).

3. Alignez la ligne du centre d'image (verticale) de la fiche modèle avec la ligne centrale (verticale) de la surface de projection.

Vérifiez l'emplacement des poutres à l'intérieur du mur et déplacez la position de la fiche modèle vers la gauche ou la droite si nécessaire.

La position peut être décalée horizontalement vers la gauche ou la droite de la ligne centrale de la surface de projection de 45 mm [1,77 po] au maximum.

- Alignez la ligne horizontale sur le modèle avec la hauteur de (c).

1. Fixez la fiche modèle au mur.

Si vous devez installer une boîte de jonction, vous pouvez utiliser les zones de découpe de la plaque murale pour la boîte. La boîte de jonction doit être encastrée dans le mur si vous souhaitez utiliser le cache de la plaque murale, ou vous pouvez utiliser la rallonge du capot de la plaque murale.

1. Déterminez la position des trous de montage de la plaque murale.

Utilisez au moins trois trous de montage.

• Si vous fixez la plaque murale à quatre emplacements, percez les trous indiqués par A ou B sur l'image ci-dessous.
• Si vous fixez la plaque murale à trois emplacements, percez les trous indiqués par C sur l'illustration ci-dessous.

Quatre trous de montage

Trois trous de montage

Les étapes 4 à 8 ci-dessous fournissent les instructions pour fixer la plaque murale à un mur de béton.

1. Percez des trous des diamètres et des profondeurs suivants.

Diamètre de perçage 10,5 mm (0,41 po)
Profondeur du trou pilote 45 mm (1,8 po)
Profondeur du trou de la patte de fixation	40 mm (1,6 po)

1. Retirez la fiche modèle.
2. Utilisez un appareil tel qu'une pompe à poussière pour enlever la poussière de béton hors du trou.

1. Positionnez la plaque murale sur le mur et insérez les pattes de fixation à expansion M10 x 60 mm sans les trous. Fixez l'écrou et tapotez-le avec un marteau jusqu'à ce que la partie centrale touche le dessus de la patte de fixation.

1. Serrez l'écrou avec une clé pour fixer la plaque murale au mur.

4 Déterminez la distance de projection et retirez la glissière

1. En consultant les tableaux des pages 90 à 96, vérifiez le chiffre pour la mesure de la glissière (b).

2. Desserrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2), puis retirez la glissière sur le support de montage.

Alignez la glissière avec la mesure (b+x) équivalente à la mesure de la glissière (b) additionnée à l'épaisseur de l'écran de projection (x).

Pour une illustration sur la façon de mesurer l'épaisseur de l'écran de projection (x), voyez la page 87.

Faites passer les câbles dans le bras du support de montage

Pour les projecteurs BrightLink 595Wi/595Wi+ et BrightLink Pro 1430Wi : Assurez-vous de faire passer le câble de connexion de l'unité tactile dans le bras du support de montage. Faites passer le câble de connexion de l'unité tactile afin que l'extrémité branchée à l'unité tactile apparaisse dans la partie inférieure du support de montage tel qu'illustré.

Fixez le bras du support de montage à la plaque murale

1. Insérez l'arbre hexagonal dans le support de montage (). ①

1. Insérez et faites tourner l'arbre hexagonal sur la partie supérieure du bras du support de montage dans le logement de la plaque murale (12)

2. Insérez et faites tourner le boulon à six pans M8 sur la partie inférieure du bras du support de montage dans la plaque murale ( )③

Mise en garde

Assurez-vous que le câble de connexion de l'unité tactile ne passe pas dans le mur comme les autres câbles.
□ Veillez à ne pas bloquer les câbles entre le bras du support de montage et la plaque murale.

1. Fixez le bras du support de montage à la plaque murale en serrant les vis à épaulement à tête à empreinte cruciforme M6 x 20 mm (x3) fournies à l'aide du tournevis cruciforme n°3 ( ) Puis, serrez légèrement le boulon à épaulement à six pans M6 x 20 mm ( ) 5

Réglez la position du coulissement vertical du bras

1. Réglez le coulissement vertical à l'aide du boulon à six pans M8 sur la partie inférieure du support de montage, ou de l'arbre hexagonal sur la partie supérieure de la plaque d'installation ().1

Commencez par aligner l'encoche sur le bras avec le poinçon sur la plaque murale tel qu'illustré ci-dessous.

Serrez le boulon à six pans M8 pour abaisser le support de montage et desserrez-le pour le relever.

Serrez l'arbre hexagonal pour relever le support de montage et desserrez-le pour l'abaisser.

1. Serrez le boulon à épaulement à six pans M6 x 20 mm pour fixer le support de montage ().

Fixez le projecteur au support de montage

1. Desserrez les deux vis avec un tournevis cruciforme et retirez le cache du câble du projecteur.

1. Insérez la plaque coulissante dans le support de montage à partir du côté d'interface du projecteur (1).

Alignez le dispositif de réglage à 3 axes avec la marque d'alignement de la plaque coulissante (2).

1. Serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2) ().

Avertissement

Lorsque vous installez ou ajustez le support de montage, n'utilisez pas d'adhésifs afin d'éviter que les vis ne se desserrent et n'utilisez pas d'huiles ou lubrifiants pour la plaque d'installation du projecteur. Le boîtier risque de se détériorer et le projecteur pourrait tomber, au risque de provoquer des blessures corporelles ou des dommages matériels.

Connectez le cordon d'alimentation et les autres câbles au projecteur

Connectez tous les câbles nécessaires, tels que le câble d'ordinateur, le câble HDMI, le câble USB, le câble de connexion de l'unité tactile, les câbles du boîtier de commande et le cordon d'alimentation au projecteur. Consultez le Guide de l'utilisateur de votre projecteur pour obtenir des informations de connexion détaillées.

Branchez le câble d'alimentation après tout autre câble.

Pour les projecteurs BrightLink 595Wi/595Wi+ : Lorsque vous branchez un câble au port Computer1, Audio1 ou Audio2, il est recommandé de faire les connexions dans l'ordre suivant : Audio1, Audio2, puis Computer1.

Pour les projecteurs BrightLink Pro 1420Wi/1430Wi : Lorsque vous branchez un câble au port Audio1, Audio Out ou Computer1, il est recommandé de faire les connexions dans l'ordre suivant : Audio1, Audio Out, puis Computer1.

Si vous planifiez de faire passer les câbles à l'intérieur du mur, assurez-vous de suivre la réglementation électrique de votre région. Si vous faites passer les câbles à l'extérieur du mur, utilisez un système de gestion des câbles afin d'éviter que les câbles obstruent l'image. Un système de gestion des câbles est disponible en option chez Epson (numéro de pièce : ELPCK01).

Pour garantir la meilleure qualité d'image, procédez comme décrit ci-dessous pour régler l'écran de projection.

Ne procédez à aucun réglage avec la fonction Keystone ou Quick Corner du projecteur. Vous risqueriez de détériorer la qualité de l'image et le calibrage du crayon.

Suivez ces directives pour configurer le projecteur :

• Assurez-vous que l'image est uniformément rectangulaire, sans distorsion.
- Assurez-vous que le projecteur n'est pas incliné de plus de ±3° verticalement et horizontalement par rapport à l'image projetée.

Modèle du projecteur Colonne de la télécommande
PowerLite 470/480/570/580	A
BrightLink 475W/480i/485W/575Wi/585Wi/595Wi
BrightLink 575Wi+/585Wi+/595Wi+
PowerLite 475W/485W/575W/585W
BrightLink Pro 1410Wi/1420Wi/1430Wi B

Mettez le projecteur sous tension

Avec la télécommande A

Avec la télécommande B

Avec le panneau de commande

Affichez la mire

1. Appuyez sur le bouton [Help].

Avec la télécommande A

Avec la télécommande B

Avec le panneau de commande

2. Appuyez sur le bouton [●] de la télécommande ou sur le bouton [Wide] du panneau de commande.

La mire s'affiche.

Avec la télécommande A/B

Avec le panneau de commande

La mire contient un guide afin de vous aider à régler l'image affichée si le rapport hauteur/largeur de l'écran est le même que le rapport hauteur/largeur natif du projecteur.

Changez le rapport hauteur/largeur (au besoin)

Chaque fois que vous appuyez sur le bouton [Aspect] de la télécommande, le nom du format s'affiche à l'écran et le rapport hauteur/largeur change. Vous devrez afficher la mire de nouveau après avoir modifié le rapport hauteur/largeur.

Changez le réglage en fonction du signal de l'équipement connecté.

Il est possible que vous deviez projeter du contenu depuis un appareil branché afin de modifier le rapport hauteur/largeur.

Télécommande

Rapport hauteur/largeur

Il est aussi possible de configurer le rapport hauteur/largeur à partir du menu Signal - Aspect. Voici une liste des réglages de rapport hauteur/largeur disponibles :

BrightLink 480i et PowerLite 570/580

• Automatique : Règle automatiquement le rapport hauteur/largeur et le paramètre Résolution (disponible seulement pour les sources d'images HDMI).
• Normal : Affiche les images sur toute la surface de projection et conserve le rapport hauteur/largeur de l'image. Choisissez ce réglage ou Automatique pour redimensionner automatiquement l'image et utiliser l'espace d'affichage de la façon la plus efficace.
• 4:3 : Affiche les images en utilisant toute la zone de projection à un rapport hauteur/largeur de 4:3.
• 16:9 : Convertit le rapport hauteur/largeur de l'image de 16:9. Les images 4:3 sont étirées horizontalement pour tenir à l'écran.

BrightLink Pro 1410Wi/1420Wi/1430Wi, BrightLink 575Wi/575Wi+/585Wi/585Wi+/595Wi/595Wi+ et PowerLite 575W/585W

• Automatique : Règle automatiquement le rapport hauteur/largeur et le paramètre Résolution (disponible seulement pour les sources d'images HDMI).
• Normal : Affiche les images sur toute la surface de projection et conserve le rapport hauteur/largeur de l'image. Choisissez ce réglage ou Automatique pour redimensionner automatiquement l'image et utiliser l'espace d'affichage de la façon la plus efficace.
• 16:9 : Convertit le rapport hauteur/largeur de l'image de 16:9. Les images 4:3 sont étirées horizontalement pour tenir à l'écran.
• Complet : Affiche les images sur la pleine largeur de la surface de projection, mais ne conserve pas le format. Les images 4:3 sont étirées horizontalement.
• Zoom : Affiche les images sur la pleine largeur de la surface de projection et conserve le format de l'image. L'image pourrait être rognée dans le haut et le bas selon le rapport hauteur/largeur choisi.
• Native : Affiche les images telles quelles (format et résolution conservés). Des bandes noires peuvent apparaître ou les images peuvent être rognées, selon la résolution.

Guide de l'utilisateur du projecteur : Menu Signal

4 Réglez la mise au point

1. Faites glisser le levier du capot du filtre à air () pour ouvrir le capot du filtre à air ().

1. Utilisez le levier de mise au point pour régler la mise au point (). ③

1. Une fois le réglage terminé, fermez le capot du filtre à air.

Utilisez la poignée de réglage sur le côté gauche pour régler le roulis horizontal

Répétez les étapes ⑤ à ⑩ tel que nécessaire. Pour chaque étape, il est possible que vous deviez afficher la mire de nouveau tel qu'illustré à l'étape ②.

1. Desserrez la vis () pour déverrouiller la poignée de réglage.

1. Tournez la poignée orange () pour régler le roulis horizontal ().

1. Une fois tous les réglages des étapes ⑤ à ⑩ terminés, serrez la vis que vous avez desserrée à l'étape ①.

Utilisez la poignée de réglage sur le côté droit pour régler la rotation horizontale

1. Desserrez les vis (x2) pour déverrouiller la poignée de réglage (). ①

1. Tournez la poignée bleu foncé () pour régler le roulis horizontal ().

2. Une fois tous les réglages des étapes ⑤ à ⑩ terminés, serrez les vis (x2) que vous avez desserrées à l'étape ①.

Utilisez la poignée de réglage dans le haut pour régler l'inclinaison verticale

1. Desserrez la vis () pour déverrouiller la poignée de réglage.

1. Tournez la poignée bleu pâle (3) pour régler l'inclinaison verticale (2).

2. Une fois tous les réglages des étapes 5 à 10 terminés, serrez la vis que vous avez desserrée à l'étape 1.

Réglez le coulissement horizontal

1. Desserrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2), puis réglez la glissière de la plaque coulissante.

1. Une fois tous les réglages des étapes ⑤ à ⑩ terminés, serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2).

Réglez le coulissement vers l'avant/l'arrière

1. Desserrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2), puis réglez la glissière du support de montage.

1. Une fois tous les réglages des étapes ⑤ à ⑩ terminés, serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2).

Réglez le coulissement vertical

1. Desserrez le boulon à épaulement à six pans M6 x 20 mm ().
2. Réglez le coulissement vertical à l'aide du boulon à six pans M8 sur la partie inférieure du support de montage, ou de l'arbre hexagonal sur la partie supérieure du support de montage (1).2 Serrez le boulon à six pans M8 pour abaisser le support de montage et desserrez-le pour le relever. Serrez l'arbre hexagonal pour relever le support de montage et desserrez-le pour l'abaisser.

1. Serrez le boulon à épaulement à six pans M6 x 20 mm que vous avez desserré à la première étape (③).

Supprimez l'affichage de la mire

Appuyez sur le bouton [Esc] de la télécommande ou du panneau de commande pour supprimer la mire.

Avertissement

Serrez fermement toutes les vis. Sinon, le support de montage ou le projecteur pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.

Fixez le cache du support de montage et le capuchon de protection

Si vous devez utiliser un câble de sécurité, assurez-vous de le fixer avant d'installer le cache de la plaque murale. Consultez la page 140 pour obtenir les instructions.

Vous pouvez utiliser la rallonge du capot de la plaque murale (si incluse) pour augmenter la profondeur du capot de la plaque murale, et ainsi, loger des câbles et des prises plus larges.

Pour ajouter la rallonge, fixez les deux moitiés de la rallonge aux pièces du capot de la plaque murale avant de placer le capot sur le support.

L'ajout de la rallonge du capot de la plaque murale limite la taille minimale de l'image projetée.

1. Fixez le cache de la plaque murale (1). Pressez les onglets du cache dans les trous de la plaque murale. (Si vous devez retirer le cache, appuyez sur les onglets.)

En fonction du câblage, vous devrez peut-être découper une partie du cache de la plaque murale pour pouvoir passer les câbles à travers celui-ci.

Lors de la découpe de la section fine du cache de la plaque murale et du passage des câbles à travers celui-ci, assurez-vous de procéder à un ébavurage afin de lisser les arêtes vives et éviter ainsi d'endommager les câbles.

Veillez également à manipuler la lame en toute sécurité.

1. Placez le capuchon de protection, partie concave orientée vers le haut ().

Fixez le cache du câble au projecteur

Fixez le cache du câble et utilisez un tournevis cruciforme pour serrer les vis (x2) et fixer le cache du câble en place.

Mise en garde

Seul un spécialiste est autorisé à désinstaller ou réinstaller le projecteur, même pour l'entretien et les réparations. Reportez-vous au Guide de l'utilisateur en ligne de votre projecteur pour plus d'informations sur l'entretien et les réparations.

Avertissement

□ Ne desserrez jamais les écrous et les boulons après l'installation. Si vous constatez le moindre jeu, resserrez fermement les vis concernées. Sinon, le support de montage ou le projecteur pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.
Ne suspendez aucun objet au support de montage ni ne posez d'objet lourd sur celui-ci. La chute du support de montage ou du projecteur peut provoquer des blessures corporelles ou des dommages matériels.

8 Installation de l'unité tactile

Assurez-vous que les procédures suivantes ont bien été réalisées avant d'installer l'unité tactile.

• Installation du projecteur (voir la page 103)
- Réglage de l'image projetée (voir la page 114)
- Calibrage du ou des crayons interactifs

Veuillez vous référer au Guide de l'utilisateur ou à l'affiche Point de départ pour obtenir des instructions plus détaillées.

□ Des aimants sont intégrés à l'arrière de l'unité tactile. Normalement, l'unité tactile doit être installée en fixant les aimants à l'écran ou au tableau blanc.
Si les aimants ne peuvent pas être fixés, utilisez des vis M4 (x3) disponibles dans le commerce.
□ Installez l'unité tactile sur une surface plate, lisse et régulière qui est au même niveau que la surface de l'écran. Si des irrégularités de plus de 5 mm (0,2 po) sont présentes sur la surface de l'écran (dans n'importe quelle direction), la position de vos doigts pourrait ne pas être détectée et les opérations tactiles pourraient mal fonctionner.

Suivez les étapes ci-dessous pour installer l'unité tactile et effectuer la connexion au projecteur. Il est possible que l'apparence de certains menus soit différente des illustrations, mais les instructions d'installation demeurent les mêmes.

Mise en garde

Ne branchez l'unité tactile qu'aux modèles BrightLink 595Wi/595Wi+ ou BrightLink Pro 1430Wi. Ne branchez pas l'unité tactile à d'autres projecteurs ou appareils.

Mettez le projecteur sous tension

Avec la télécommande BrightLink 595Wi/595Wi+

Avec la télécommande BrightLink Pro 1430Wi

Avec le panneau de commande

Affichez le motif d'installation

1. Sélectionnez Easy Interactive Function depuis le menu Avancé.

1. Sélectionnez Config. uni. tactile.

1. Sélectionnez Motif d'installation.

Le motif d'installation s'affiche sur l'image projetée.

Retirez les marqueurs

1. Desserrez la vis dans la partie inférieure du couvercle des cadrans.

1. Faites glisser le couvercle des cadrans afin de le retirer.

1. Retirez les deux marqueurs de l'unité tactile.

Utilisez les marqueurs pour effectuer l'ajustement de l'angle (p. 127) après avoir installé l'unité tactile.

Déterminez la position d'installation de l'unité tactile

Veuillez marquer les positions d'installation suivantes :

• (1): Ligne centrale du motif d'installation. Alignez-la avec la ligne centrale de l'unité tactile (3).
• (②): 1 po (25 mm) depuis le bord supérieur de l'image projetée. Alignez avec le bord inférieur de l'unité tactile.

L'unité tactile doit être installée au-dessus de la zone d'image.

Installez l'unité tactile

- Pour les écrans magnétiques, placez l'arrière de l'unité tactile sur la surface de l'écran, puis fixez-la.

Mise en garde

Lors de l'installation de l'unité tactile sur une surface magnétique, veillez à ne pas coincer vos doigts ou toute autre partie de votre corps entre les aimants et la surface d'installation.

- Pour les écrans non magnétiques, fixez bien l'unité tactile à l'aide de trois (3) vis M4 (non incluses).

Branchez le câble de connexion de l'unité tactile au port de l'unité tactile. L'autre extrémité devrait déjà être branchée au projecteur.

Réglez l'angle du faisceau laser émis par l'unité tactile afin que l'unité tactile puisse détecter la position de vos doigts.

Avant d'ajuster l'angle, assurez-vous que le calibrage du ou des crayons interactifs est terminé. Appuyez sur le bouton User de la télécommande et sélectionnez Oui afin d'effectuer un calibrage automatique. Veuillez consulter le Guide de l'utilisateur pour obtenir des instructions détaillées sur le calibrage des crayons.

1. Sélectionnez Easy Interactive Function depuis le menu Avancé.

1. Sélectionnez Config. uni. tactile.

1. Sélectionnez Alimentation et réglez le paramètre à On.

L'unité tactile s'allume et le témoin indicateur s'allume en bleu.

Avertissement

Ne regardez pas la fenêtre de projection du projecteur ou les ports de diffusion laser de l'unité tactile. Ceci pourrait entraîner des problèmes oculaires.

Lorsque le paramètre Alimentation est réglé à On, l'unité tactile s'allumera automatiquement au prochain démarrage du projecteur.

4. Sélectionnez Réglage de l'angle.

L'écran de réglage de l'angle s'affiche.

1. Tournez les cadrans de réglage de l'unité tactile dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous entendiez un clic. Puis, appuyez sur le bouton de la télécommande.

Lorsque vous ajustez les cadrans, assurez-vous de cesser de tourner lorsque vous entendez un clic.

1. Placez les deux marqueurs que vous avez retirés de l'unité tactile sur les positions des marqueurs

() () sur l'écran de projection.

Faites correspondre les positions de sorte que les croix (1) soient superposées avec les points (2)

sur les positions des marqueurs (✗) (✗). Déplacez le marqueur sur la croix projetée jusqu'à ce les lignes de la croix soient alignées avec les lignes du marqueur.

Lorsque les pointeurs () () de la même couleur (bleu et vert) que les positions des marqueurs s'affichent à la gauche et à la droite de l'écran de projection, fixez les marqueurs à l'écran de projection comme suit :

• Pour les écrans magnétiques : Placez la partie inférieure des marqueurs sur l'écran.
• Pour les écrans non magnétiques : Utilisez le ruban fourni pour fixer les marqueurs. Apposez le ruban de sorte qu'aucune extrémité du marqueur ne se détache de l'écran.

Ne placez rien d'autre que les marqueurs à proximité de l'image projetée lors du réglage de l'angle. Si d'autres objets se trouvent sur l'image projetée, le réglage de l'angle pourrait ne pas être effectué correctement.

1. Tournez les cadrans d'ajustement de l'unité tactile pour déplacer les pointeurs (○) (○) de sorte

qu'ils se retrouvent dans la cible ( ) () de même couleur (bleu et vert) de chaque côté.

Lorsque vous tournez un cadran d'ajustement dans le sens des aiguilles d'une montre, le pointeur se déplace à la diagonale vers le haut en direction du centre de l'image projetée.

Lorsque vous tournez un cadran d'ajustement dans le sens contraire des aiguilles d'une montre, le pointeur se déplace à la diagonale vers le bas en direction du centre de l'image projetée.

Lorsque les pointeurs sont dans la cible, les couleurs deviennent unies () ().

Si vous entendez un clic provenant du cadran, le pointeur ne peut plus aller plus loin.

□Lorsque vous tournez les cadrans, assurez-vous que les ombres de votre bras ou votre corps ne couvrent pas les marqueurs.

1. Lorsque les couleurs des pointeurs à gauche et à droite deviennent unies () (), appuyez sur le bouton de la télécommande. L'écran suivant s'affiche :

1. Placez les marqueurs sur les positions de marqueur supérieures [1]. Si le réglage de l'angle a été effectué correctement, les couleurs des pointeurs supérieurs deviennent unies (●) (●). Si les couleurs des pointeurs supérieurs ne deviennent pas unies, ( ) ( ), retournez à l'étape 4.

1. Placez les marqueurs sur les positions de marqueur inférieures [2]. Si le réglage de l'angle a été effectué correctement, les couleurs des pointeurs deviennent unies () () . Si les couleurs des

pointeurs inférieurs ne deviennent pas u

1. Lorsque vous avez terminé la vérification des positions des marqueurs, retirez les marqueurs et appuyez sur le bouton de la télécommande. L'écran de confirmation suivant s'affiche :

1. Tracez les points avec votre doigt tel qu'illustré. Si le réglage de l'angle est effectué correctement, les points que vous avez tracés disparaissent.

Les opérations tactiles peuvent ne pas fonctionner correctement si vous portez des ongles artificiels ou du vernis à ongles, si vos doigts sont entourés de bandages ou toute autre obstruction.

Une fois tous les points disparus, appuyez sur le bouton ← de la télécommande et passez à l'étape 14.

Si certains points restent (tel qu'illustré ci-dessous), vérifiez les éléments suivants :

• Enlevez tous les obstacles autour de l'écran de projection. Lorsque vous avez terminé, appuyez sur le bouton ou de la télécommande et répétez l'étape 12.
• Si les points restent après avoir retiré les obstacles, faites tourner les cadrans d'ajustement d'environ un quart de tour dans le sens contraire des aiguilles d'une montre. Puis, appuyez sur le bouton ou de la télécommande et répétez l'étape 12.
• Si des points restent après avoir retiré les obstacles ou si certains obstacles ne peuvent être enlevés, tels que des plateaux pour tableau blanc ou des cadres, passez à l'étape 13.

1. Si un obstacle ne peut être enlevé, tel qu'un plateau pour tableau blanc ou un cadre, retirez la pellicule à l'endos des déflecteurs infrarouges fournis et collez-les à l'écran afin que le laser ne soit pas réfléchi par l'obstacle.

Assurez-vous de coller les déflecteurs entre les points et l'obstacle et ajustez le nombre de déflecteurs selon le nombre de points.

□Ne retirez pas le déflecteur infrarouge une fois qu'il a été collé.

☐ Ne collez pas du ruban adhésif et ne placez rien sur les déflecteurs infrarouges. Cela empêcherait le déflecteur infrarouge de fonctionner correctement.

Après avoir placé les déflecteurs infrarouges, appuyez sur le bouton ou de la

télécommande et répétez l'étape 12.

Si les points ne disparaissent pas même après avoir apposé les déflecteurs infrarouges, tournez les cadrans d'ajustement d'environ un quart de tour dans le sens contraire des aiguilles d'une montre. Ensuite, appuyez sur le bouton ou de la télécommande et effectuez à nouveau l'étape 12.

Si les points ne disparaissent toujours pas après avoir effectué les procédures ci-dessus, communiquez avec Epson.

1. Effectuez le calibrage tactile en appuyant sur Menu sur la télécommande. Dans le menu Avancé, sélectionnez Easy Interactive Function, puis Config. uni. tactile. Sélectionnez Calibrage tactile et suivez les instructions.

Stockez les marqueurs et posez les étiquettes

1. Stockez les marqueurs dans l'unité tactile.

1. Apposez les étiquettes sur les pattes de chacun des côtés de l'unité tactile. Faites correspondre le centre des étiquettes avec les pattes de l'unité tactile.

Si l'unité tactile se déplace hors position, utilisez la position des étiquettes pour déterminer où réinstaller l'unité tactile.

Posez le couvercle

Fixez le couvercle des cadrans. Assurez-vous de serrer la vis dans la partie inférieure du couvercle.

9 Installation du boîtier de commande

Vous devez avoir complété les étapes dans la section « Installation du projecteur » à la page 103 avant d'installer le boîtier de commande.

Suivez les étapes ci-dessous pour installer le boîtier de commande et le connecter au projecteur.

Avertissement

Le boîtier de commande doit seulement être connecté aux projecteurs BrightLink Pro 1410Wi/1420Wi/1430Wi. Ne connectez pas le boîtier de commande à d'autres modèles de projecteur.

Vérifiez l'emplacement pour l'installation

Le boîtier de commande doit être installé dans la zone indiquée dans le diagramme ci-dessous.

Assurez-vous qu'il y a suffisamment d'espace autour du boîtier de commande.

Assurez-vous de laisser assez d'espace à la gauche du boîtier de commande car le panneau supérieur s'ouvre vers la gauche.

①Retirez le cache-câbles

② Fixez le boîtier de commande

Fixez le boîtier de commande avec des vis M4 x 20 mm (x4) disponibles dans le commerce.

□Assurez-vous que les vis ne sont pas en angle.
□Assurez-vous que le boîtier de commande est solidement fixé.
□Ne fixez pas le boîtier de commande avec des aimants ou du ruban à deux côtés.

Vérifiez si le boîtier de commande fonctionne correctement avant de le fixer avec les vis.

□Lorsque vous installez le boîtier de commande sur une table, fixez les pieds en plastique fournis (x4) à la base du boîtier de commande afin d'éviter qu'il puisse glisser.

③ Installez les piles

Avant de manipuler les piles, lisez les instructions de sécurité dans le Guide de l'utilisateur de votre projecteur.

Utilisez deux piles au manganèse ou alcalines (recommandé). N'utilisez pas d'autres types de pile. Les piles rechargeables ne peuvent être utilisées.

□Afin d'alimenter le boîtier de commande avec le projecteur, branchez l'ensemble de câbles de la télécommande optionnel (modèle ELPKC28, numéro de pièce V12H005C28) au port Remote du projecteur et au port Remote du boîtier de commande. N'installez pas les piles.

Connectez les câbles du projecteur au boîtier de commande

Pour effectuer les fonctions ci-dessous, vous devez brancher les câbles appropriés :

Fonction du projecteur Câbles requis
Projeter des images depuis une clé USB	Câble USB 1
Enregistrer des données sur une clé USB
Alimenter depuis le projecteur Ensemble de câbles de la télécommande (modèle ELPKC28; numéro de pièce V12H005C28)
Projeter des images de l’ordinateur avec USB Display ou effectuer les fonctions de souris en utilisant Easy Interactive Function	Câble USB 2Câble USB 3
Imprimer une image projetée Câble USB 1	Câble USB 4

Apposez les autocollants de protection de port

Couvrez les ports du boîtier de commande qui ne sont pas utilisés.

Fixez le cache-câbles

Pour la fonction Easy Interactive

Après avoir installé votre projecteur BrightLink (et l'unité tactile, si applicable), vous devez procéder au calibrage afin d'aligner les positions du curseur et du ou des crayons interactifs (et de votre doigt, si vous avez installé l'unité tactile). Consultez le Guide de l'utilisateur en ligne de votre projecteur et l'affiche Point de départ pour obtenir des informations détaillées.

Pour utiliser le logiciel Easy Interactive Tools, vous devez d'abord installer le logiciel sur l'ordinateur. Les utilisateurs d'OS X doivent installer un pilote qui active le crayon ou l'interactivité par commande tactile. Les deux programmes sont inclus avec le projecteur BrightLink.

Pour obtenir plus de détails, consultez le Guide de l'utilisateur en ligne ou sur l'un des sites Web suivants :

É.-U.: epson.com/support/brightlinkdownloads

Fixation d'un câble de sécurité

Si le projecteur doit être installé dans une pièce qui ne sera pas surveillée, vous pouvez utiliser un verrou de câble antivol disponible dans le commerce pour fixer le projecteur à un pilier ou autre objet pour éviter qu'il soit volé.

Faites passer le câble du verrou antivol dans le point d'installation du câble de sécurité.

Pour plus d'informations sur le verrouillage du verrou de câble, reportez-vous au Guide de l'utilisateur fourni avec le verrou.

Lorsque l'installation du projecteur est terminée, assurez-vous de laisser la télécommande, les piles, les CD, le ou les crayons interactifs, les piles du crayon, le plateau des crayons et le chargeur des piles dans la pièce où le projecteur se trouve. Les accessoires inclus avec le projecteur varient selon le modèle et le pays.
