Type de produit	Riveteuse pneumatique
Marque	Mauk
Modèle	984735
Référence article	819
Alimentation	Air comprimé (pneumatique)
Pression de service	6,0 bars
Consommation d'air	Environ 10 l/rivet
Poids	1,3 kg
Force de rivetage	Environ 600 kg
Raccord tuyau	1/4 Zoll (6,35 mm)
Rivets compatibles (aluminium)	2,4 / 3,2 / 4,0 / 4,8 mm
Rivets compatibles (acier)	2,4 / 3,2 / 4,0 mm
Fonctions principales	Rivetage de pièces métalliques
Sécurité	Porter des lunettes de protection et protections auditives ; ne pas diriger vers des personnes ou animaux
Entretien	Lubrification régulière (quelques gouttes d'huile sur le raccord) ; nettoyage avec un chiffon humide
Rangement	Endroit sec et bien ventilé, déconnecté de l'air comprimé
Service après-vente	[phone] ou www.IHP-Direkt.de
Garantie	Selon conditions du fabricant

FOIRE AUX QUESTIONS - 984735 Mauk

Comment utiliser la riveteuse pneumatique Mauk ?

Pour utiliser la riveteuse, lubrifiez d'abord le raccord à air comprimé avec quelques gouttes d'huile. Fixez la pièce à usiner, choisissez le support à rivet adapté, raccordez l'appareil au compresseur réglé à 6 bars, placez un rivet dans le support, puis appuyez fermement sur la pièce et actionnez l'interrupteur marche/arrêt.

Quelle pression d'air est requise ?

La pression de service recommandée est de 6,0 bars. Ne dépassez jamais cette pression maximale.

Quels types de rivets puis-je utiliser ?

Vous pouvez utiliser des rivets en aluminium de diamètres 2,4 / 3,2 / 4,0 / 4,8 mm et des rivets en acier de diamètres 2,4 / 3,2 / 4,0 mm.

Comment lubrifier l'appareil ?

Versez simplement quelques gouttes d'huile sur le raccord à air comprimé de l'appareil avant chaque utilisation. L'utilisation d'un graisseur en ligne est également recommandée pour prolonger la durée de vie.

Que faire si l'appareil ne rivete pas correctement ?

Vérifiez la pression d'air (6 bars), que le rivet est bien placé dans le support, et que le support à rivet est adapté. Assurez-vous que l'appareil est bien lubrifié. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la riveteuse ?

Nettoyez l'appareil uniquement lorsqu'il est refroidi et après avoir débranché l'arrivée d'air comprimé. Utilisez un chiffon humide ; n'utilisez jamais de détergents agressifs.

Puis-je utiliser l'appareil sans graisseur ?

Oui, mais cela peut réduire la durée de vie de la riveteuse. Il est fortement conseillé d'utiliser un graisseur et un régulateur de pression pour des performances optimales.

Où trouver des pièces de rechange ?

Contactez le service après-vente Mauk au [phone] ou visitez le site www.IHP-Direkt.de pour obtenir des pièces de rechange et accessoires.

L'appareil convient-il aux débutants ?

Oui, à condition de lire attentivement la notice et de respecter les consignes de sécurité. Portez toujours des lunettes et protections auditives, et ne dirigez jamais l'appareil vers des personnes.

Comment ranger l'appareil après utilisation ?

Débranchez le tuyau d'air comprimé, nettoyez l'appareil avec un chiffon humide, puis rangez-le dans un endroit sec et bien ventilé, hors de portée des enfants.

MODE D'EMPLOI 984735 Mauk

Notice d'instructions

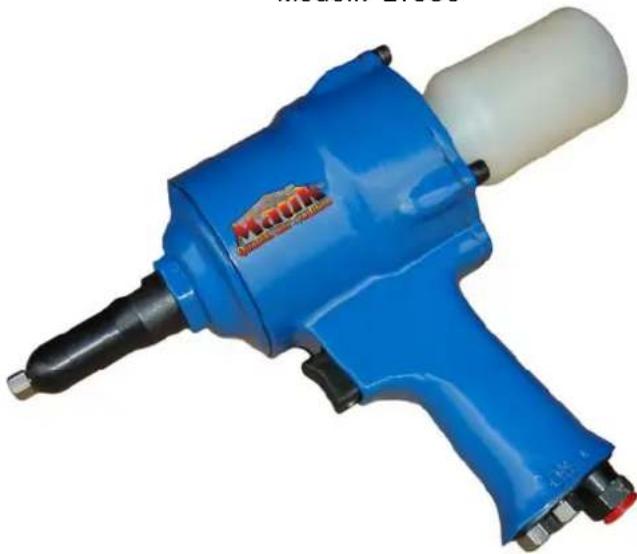

Riveteuse pneumatique

(Art.819)

Modell: LT336

Nous vous remercions d'avoir choisi un produit Mauk®. Afin de pouvoir profiter longtemps de votre riveteuse pneumatique, nous vous conseillons de lire la présente notice d'instructions avant d'utiliser l'appareil.

Voir également les informations concernant le service après-vente à la fin de la notice.

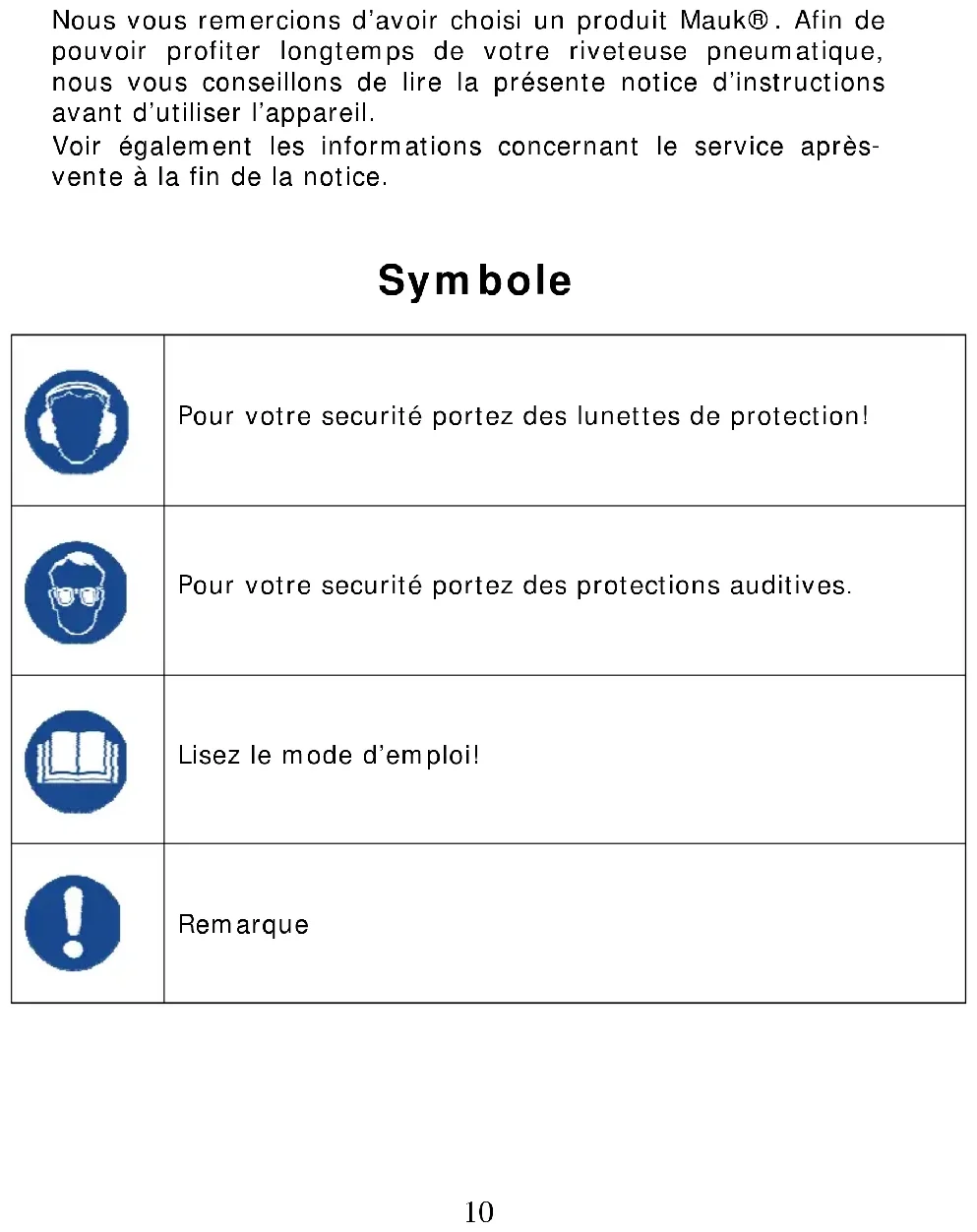

Symbole

	Pour votre sécurité portez des lunettes de protection!
	Pour votre sécurité portez des protections auditives.
	Lisez le mode d'emploi!
	Remarque

Caractéristiques techniques

Pression de service 6,0 bars
Consommation d'air env. 10 l/rivet
Poids	1,3 kg
Force de rivetage env. 600kg
Raccord tuyau 1/4 Zoll (6,35 mm)
pour rivets alu 2,4 / 3,2 / 4,0 / 4,8 mm
pour rivets acier 2,4 / 3,2 / 4,0 mm
Article	819

Consignes de sécurité

Veuillez lire les consignes de sécurité suivantes avant d'utiliser l'appareil. Une utilisation non conforme à l'usage prévu est susceptible d'entraîner des risques. Aucune responsabilité et/ou garantie ne peut être prise en charge dans ce cas.

• L'appareil ne peut être mis en service que s'il ne présente aucun défaut ou dommage apparent.
• L'appareil est uniquement prévu pour une pression de service maximale de 6 bars.
• Le plan de travail doit être propre et bien éclairé.
• Porter toujours des vêtements de travail adaptés. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par l'appareil en mouvement.
• Il est conseillé de porter des gants et des lunettes de protection pour assurer sa propre sécurité.
• Gardez une position stable pendant les travaux et restez concentré sur l'activité.
• La pièce à usiner doit toujours être sécurisée/fixée.
• Mettez l'appareil hors service quand il n'est pas utilisé. Débranchez toujours la fiche secteur du compresseur avant

chaque opération de nettoyage ou de maintenance, ou débranchez le tuyau de raccordement.

- En cas de dommage sur l'appareil, veuillez vous adresser au fabricant. N'essayez pas de réparer vous-même l'appareil.

- L'utilisation de l'appareil est réservée à des personnes qui connaissent l'appareil et ont lu cette notice.

- L'appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou intellectuelles réduites ou un manque d'expérience et de connaissances, à moins que ces personnes n'utilisent l'appareil sous la surveillance d'une personne responsable de leur sécurité.

- Assurez-vous que des enfants ne puissent pas jouer avec l'appareil.

- Cet appareil ne doit pas être utilisé par une personne qui se trouve sous l'influence de drogues, d'alcool ou de médicaments.

- ATTENTION ! Il ne faut jamais diriger l'appareil vers des personnes ou des animaux !

Mise en service

- Lubrifier l'appareil. Il suffit de verser quelques gouttes d'huile sur le raccord à air comprimé de l'appareil.

- Fixer la pièce à usiner avant de commencer le travail.

- Sélectionnez le support à rivet adapté aux dimensions de vos rivets. Le cas échéant, dévissez le support à rivet sur la face inférieur de la riveteuse et remplacez-le par le support à rivet qui était vissé sur la pointe de l'appareil.

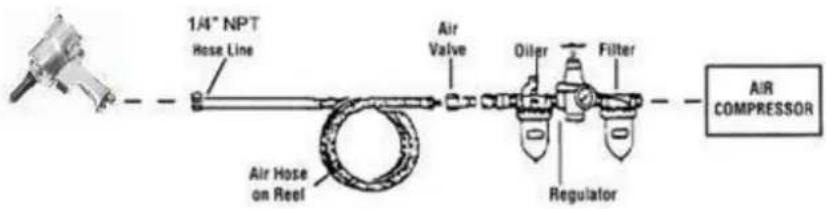

- Raccordez la riveteuse au compresseur en utilisant le tuyau à air comprimé conformément au schéma suivant:

- Utiliser un raccord enfichable ¼ Zoll (6,35 mm) pour raccorder le tuyau à air comprimé.

Pour obtenir un résultat optimal et une durée de vie prolongée, il est conseillé d'intercaler un graisseur, un régulateur de pression et, le cas échéant, un filtre à air (à commander à part). Il est expressément précisé qu'une utilisation sans graisseur et régulateur de pression peut avoir une influence négative sur la durée de vie de la riveteuse.

- Régler le compresseur pour obtenir une pression de service de 6 bars.

- Placer un rivet dans l'orifice du support à rivet.

- ATTENTION ! Evitez d'orienter la riveteuse vers le corps, il ne faut jamais diriger l'appareil vers des personnes ou des animaux ! Assurez-vous de ne pas actionner l'interrupteur «marche/arrêt» par inadvertance quand vous introduisez le rivet dans l'appareil !

- Pour travailler, appuyez la riveteuse fermement sur la pièce à usiner et actionnez avec le doigt l'interrupteur «marche/arrêt» de la riveteuse.

- Pour réaliser une deuxième opération de rivetage, placez à nouveau un rivet dans le support à rivet.

- Assurez-vous toujours que le tuyau à air comprimé ne vous gène pas pendant les travaux.

Rangement et nettoyage

Nettoyez l'appareil seulement quand il est refroidi et après avoir débranché la fiche secteur / l'arrivée d'air comprimé. Utilisez uniquement des chiffons humides pour nettoyer l'appareil. N'utilisez en aucun cas des détergents agressifs, pour ne pas endommager l'appareil.

Mettez l'appareil hors service quand il n'est pas utilisé. Rangez l'appareil dans un endroit sec et bien ventilé.

Elimination des déchets

Récupération des matières premières pour éviter la mise en décharge

L'appareil, les accessoires et l'emballage devraient être récupérés dans le cadre d'un système écologique de valorisation des déchets.

Ne jetez pas l'appareil avec les ordures ménagères. Les appareils qui ne fonctionnent plus devraient être recyclés si possible. Si vous avez des questions, veuillez vous adresser à votre revendeur ou aux services locaux en charge de l'élimination des déchets.

Service après-vente

Visitez notre site internet pour découvrir plus de services ainsi que d'autres produits et accessoires de qualité proposés par la société Mauk® :

www.IHP-Direkt.de

Vous y trouverez notre hotline, mais également un formulaire qui vous permettra de nous contacter 24 heures sur 24. Nos techniciens compétents pourront vous aider le plus rapidement possible.

Il vous suffit de nous indiquer votre numéro de téléphone ainsi qu'une description sommaire du défaut/problème, nous vous contacterons alors dès que possible ^1 . Ce service est bien sûr entièrement gratuit. Vous pouvez également nous joindre par téléphone au numéro suivant : [phone] (au tarif d'une communication normale par tél. fixe)

Vous pouvez également nous contacter par l'internet ou par téléphone pour des questions de garantie ou des réparations qui ne sont plus couvertes par la garantie, ce qui nous permettra alors de faire chercher la marchandise directement chez vous le cas échéant.

Nous nous réservons le droit de refuser tout envoi non payé et non approuvé.
